شيلد إيثرنت لأردوينو موديل: W5100

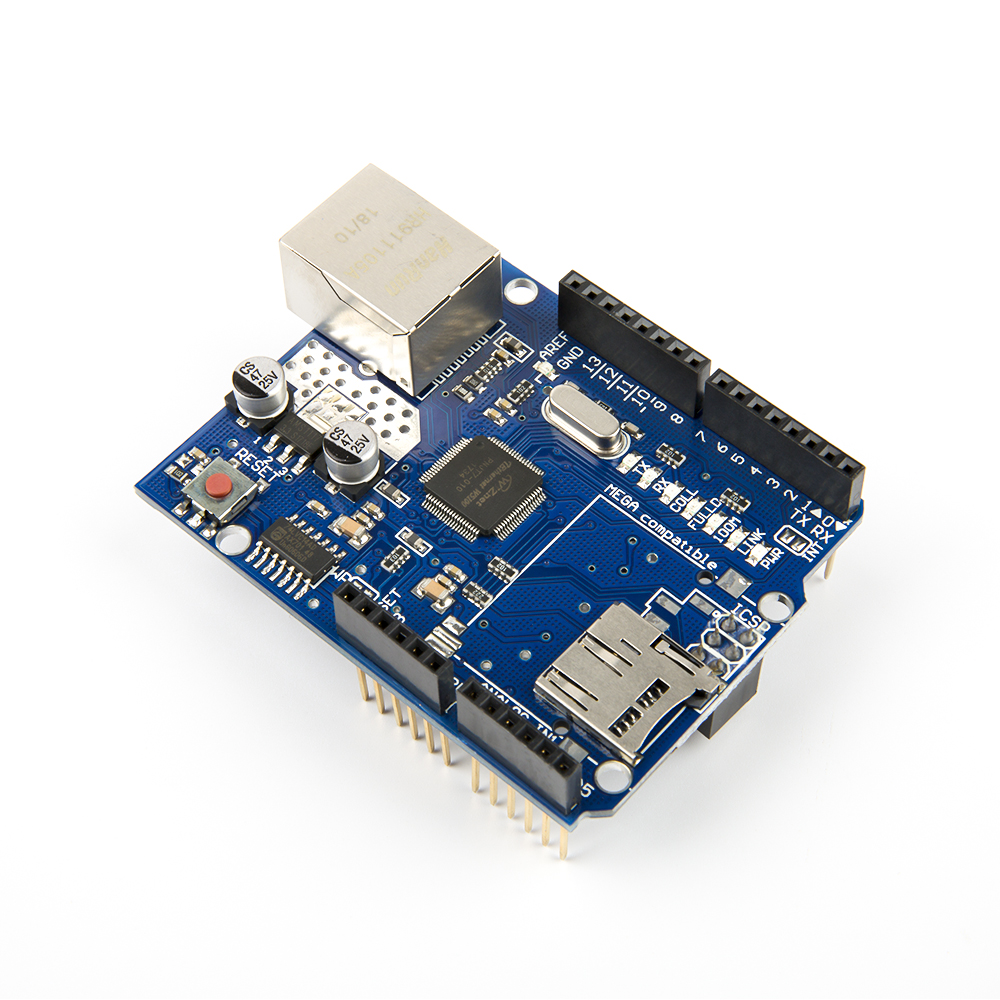

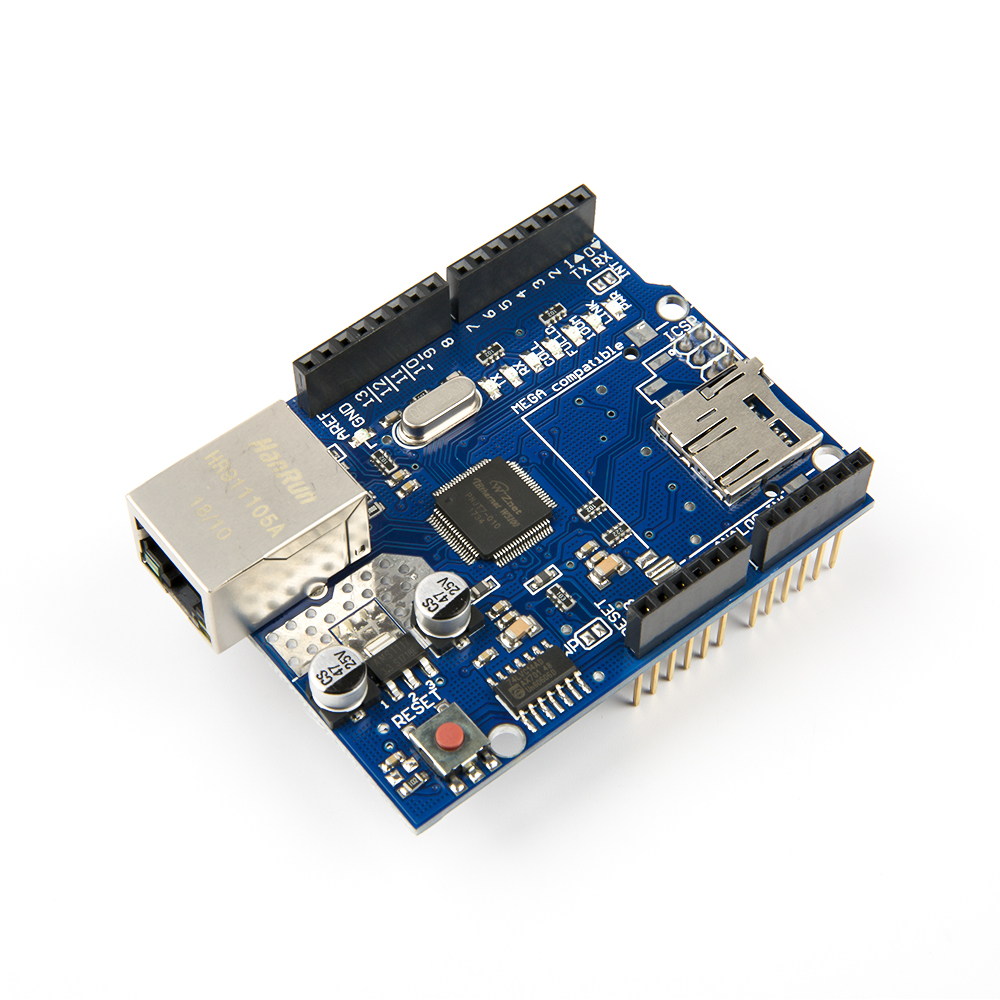

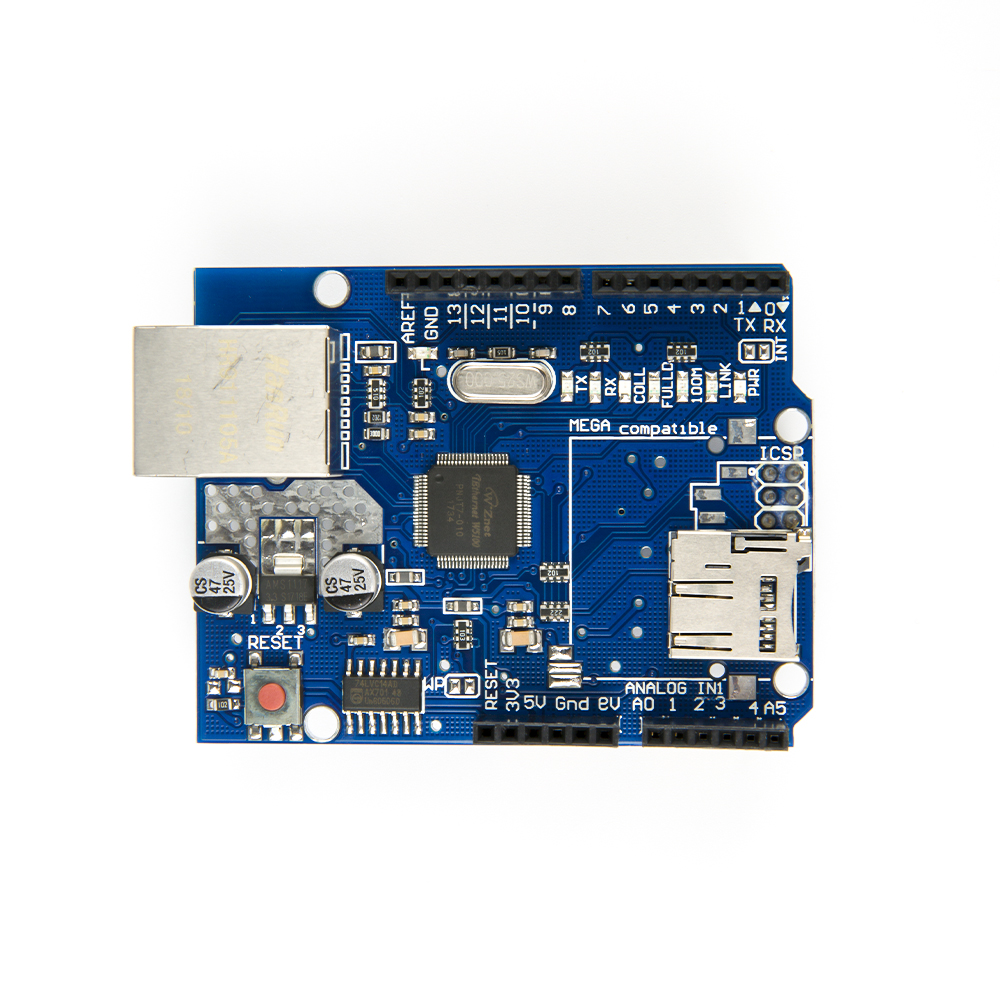

شيلد إيثرنت متوافق مع اردوينو (W5100)

هذا الشيلد هو بوردة توسعة شبكية متينة مبنية على مخططات الدايرة الرسمية لاردوينو. مشغّل بشريحة Wiznet W5100، بيخليك توصّل بوردة اردوينو بالإنترنت في دقائق. متوافق بالكامل مع مكتبات وأكواد اردوينو Ethernet Shield الأصلية — ببساطة ركّبه فوق اردوينو، وصّل كابل RJ45، وأنت جاهز لإرسال واستقبال البيانات عن طريق بروتوكولات TCP وUDP.

المميزات الرئيسية

• اتصال فوري: تصميم "puzzle board" قابل للتكديس لا يحتاج لحام — ركّبه فقط ووصّل كابل إيثرنت RJ45.

• شريحة Wiznet W5100: بتوفر مكدس شبكة (IP) عالي الموثوقية بيدعم TCP وUDP مع حتى 4 اتصالات سوكيت متزامنة.

• فتحة Micro-SD Card: فيها سوكيت SD card على البوردة، مثالي لتخزين وتقديم الملفات عبر الشبكة أو تسجيل البيانات. متوافقة بالكامل مع مكتبة SD القياسية.

• توافق واسع: بتشتغل بسلاسة مع Arduino Uno (Duemilanove 168/328) وArduino Mega (1280/2560).

• دعم رسمي: مدعومة مباشرةً من مكتبة Arduino Ethernet الرسمية للإعداد السريع والسهل.

• وضعيات سيرفر/كلاينت: ممكن تبرمجها لتشتغل كسيرفر ويب بيستضيف صفحات أو كلاينت بيجيب بيانات.

• عنوان MAC افتراضي: تهيئة عنوان MAC الافتراضية عادةً بتكون: byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };

ملاحظات هندسية مهمة (تواصل SPI)

اردوينو بيتواصل مع شريحة Wiznet W5100 وكارت SD باستخدام باص SPI.

• بنات SPI: على Uno هي البنات 11، 12، و13. على Mega هي البنات 50، 51، و52.

• بنات Chip Select (SS):

  • البن 10 هو بن الاختيار لشريحة إيثرنت W5100.

  • البن 4 هو بن الاختيار لكارت SD.

  • (ملاحظة: على Arduino Mega، بن SS الهاردوير (53) مش بيستخدم لاختيار أي من الجهازين، لكن لازم يفضل كمخرج وإلا واجهة SPI مش هتشتغل).

⚠️ تحذير تعارض SPI المشترك ⚠️ لأن W5100 وكارت SD بيشتركوا في نفس باص SPI، مش ممكن يكونوا نشطين في نفس الوقت. لو مش بتستخدم أحد المحيطين في برنامجك، لازم تلغي اختياره صراحةً لمنع تعارض التواصل:

• لإلغاء تفعيل كارت SD: اضبط البن 4 كـ OUTPUT واكتب عليه HIGH.

• لإلغاء تفعيل W5100: اضبط البن 10 كـ OUTPUT واكتب عليه HIGH.

التوثيق والمصادر

• دليل البدء مع Ethernet Shield

• مخطط البوردة

• ملفات رسم الدايرة

• صفحة Ethernet Shield

• داتاشيت W5100

• تطبيق bildr.org (سيرفر)

• تطبيق bildr.org (كلاينت)
