لوحة تطوير RP2040 زيرو راسبيري باي MCU
بوردة تطوير فائقة الصغر من Waveshare مبنية على شريحة Raspberry Pi RP2040 — معالج ثنائي النواة ARM Cortex-M0+ بسرعة 133 MHz. فيها USB-C، RGB LED مدمج، وتصميم Castellated بيخليها تتلحم مباشرةً على PCBs مخصصة.
يُشترى معاً عادةً
هذا المنتج
لوحة تطوير RP2040 زيرو راسبيري باي MCU
عن هذا المنتج

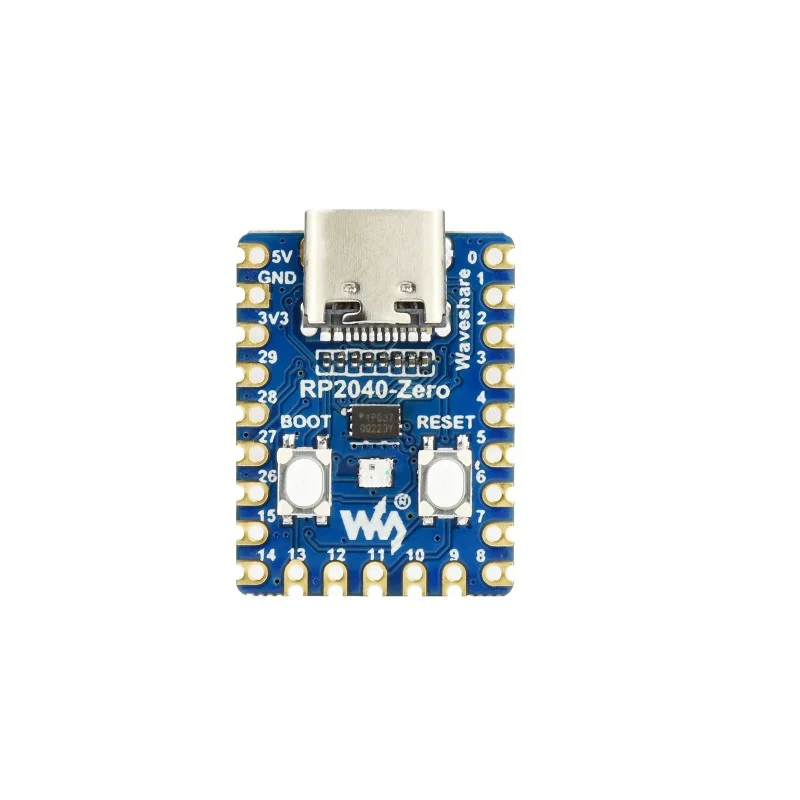

بوردة Waveshare RP2040-Zero (Raspberry Pi RP2040)
بوردة RP2040-Zero من Waveshare مبنية على شريحة Raspberry Pi RP2040 — معالج ثنائي النواة ARM Cortex-M0+ بسرعة 133 MHz في حجم صغير جداً. مصممة للمستخدمين المتقدمين اللي محتاجين قوة معالجة ضخمة في مساحة ضيقة، مع تصميم Castellated بيخليها تتركب مباشرةً على PCBs مخصصة كموديول دائم.
المميزات الرئيسية
تصميم Castellated: الأطراف مطلية بنصف ثقوب — سهل جداً تلحمها مباشرةً على الـ PCB المخصصة بتاعتك.
PIO State Machines: فيها 8 آلة حالة PIO قابلة للبرمجة — بدل ما المعالج يعمل bit-bang للبروتوكولات، الـ PIO بتتعامل مع المهام الحرجة زمنياً زي LED matrices وصوت I2S وحتى VGA.
USB-C عصري: بيستبدل Micro-USB القديم بكونكتور USB-C قابل للعكس للباور والداتا ورفع الفيرموير بـ drag & drop عن طريق بوتلودر UF2 مدمج.
معالجة عالية: المعالج الثنائي النواة بيدي أداء قريب من M4 في الحسابات الصحيحة، مع مكتبات floating-point مسرّعة على الشريحة.
بنات مخفية إضافية: 20 بن GPIO على الأطراف + 9 بنات إضافية تحت البوردة كنقاط لحام — إجمالي 29 بن GPIO.

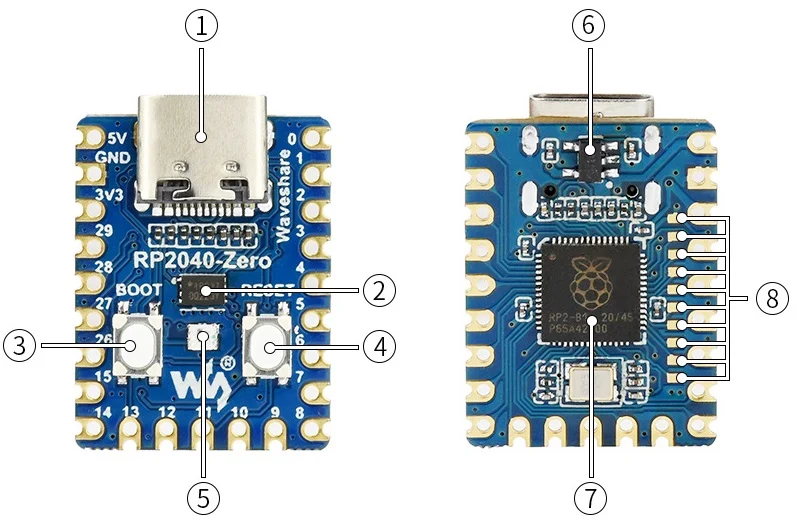

محتويات البوردة
كونكتور USB Type-C
فلاش NOR سعة 2MB — W25Q16JVUXIQ
زرار BOOT — اضغطه عند الريسيت للدخول لوضع التحميل
زرار RESET
RGB LED — WS2812
LDO منخفض الانخفاض ME621 — تيار أقصى 800 mA
معالج RP2040 ثنائي النواة حتى 133 MHz
10 نقطة لحام في الأسفل — 9 منهم GPIO
المواصفات التقنية
المواصفة | القيمة |
|---|---|
المايكروكونترولر | Raspberry Pi RP2040 |
المعالج | Dual-Core ARM Cortex-M0+ @ 133 MHz |
جهد التشغيل | 3.3V (عن طريق LDO داخلي قابل للبرمجة) |
SRAM | 264 KB (6 بنوك مستقلة) |
الفلاش ميموري | 2 MB (QSPI NOR Flash خارجي) |
إجمالي بنات GPIO | 29 (20 على الأطراف + 9 نقاط لحام سفلية) |
مدخلات الأنالوج | 4 قنوات (ADC 12-bit) |
الواجهات | 2× UART، 2× SPI، 2× I2C، 16× PWM |
محيطات خاصة | 8× PIO State Machines |
الأبعاد | 23.5 × 18 مم (تقريباً) |
ملاحظة مهمة: البوتلودر
عكس بوردات اردوينو العادية، الـ RP2040 بيستخدم بوتلودر Mass-Storage. لرفع فيرموير جديد:
اضغط واستمر على زرار BOOTSEL وأنت بتوصل كابل USB-C بالكمبيوتر.
البوردة هتظهر كـ USB Flash Drive عادي.
اسحب وأفلت ملف الـ .uf2 على البوردة مباشرةً.
الاستخدامات
بيريفيرالز مخصصة: بناء كيبوردات ميكانيكية عالية السرعة وماكرو باد وأجهزة HID مخصصة.
معالجة إشارات: استخدام الـ PIO للتواصل مع ADCs عالية السرعة أو بروتوكولات سيريال مخصصة.
TinyML: تشغيل موديلات AI خفيفة على الحافة باستخدام المعالج الثنائي النواة 133 MHz.
تكامل مضغوط: تركيبها في أضيق الأماكن اللي البوردات العادية مش بتناسبها.
محتويات العبوة
1× بوردة Waveshare RP2040-Zero (مع هيدرات)
