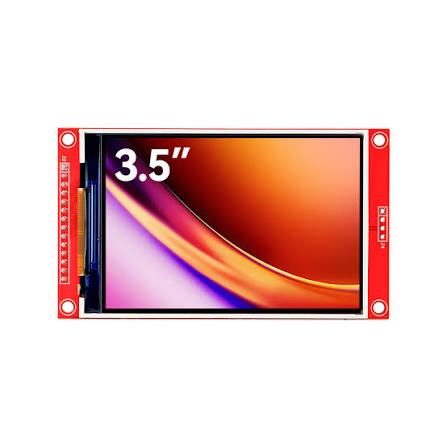

وحدة شاشة إل سي دي تي إف تي مقاس 3.5 بوصة بواجهة إس بي آي، مزودة بدرايفر آي إل آي 9488، بدقة 480 × 320 بكسل، بدون خاصية اللمس.

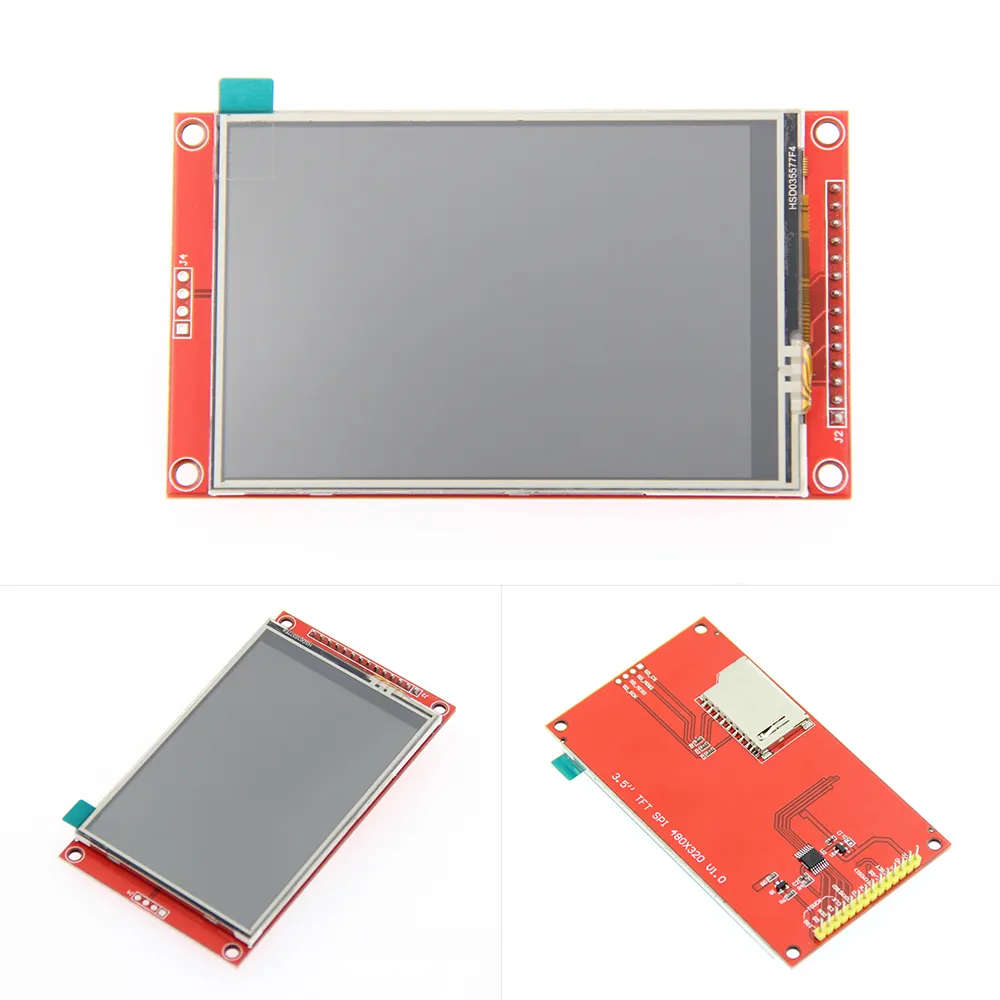

نظرة عامة على شاشة تي إف تي مقاس 3.5 بوصة

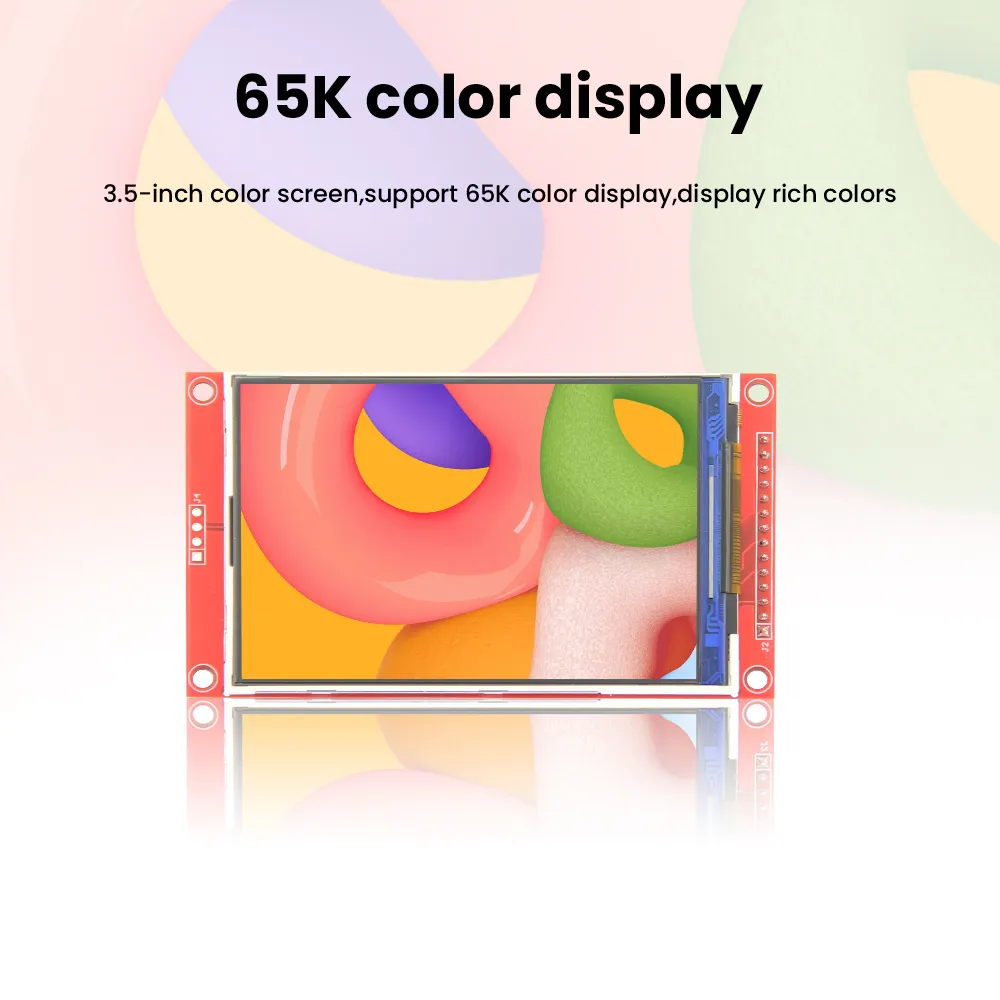

شاشة تي إف تي إل سي دي مقاس 3.5 بوصة، بدقة 320 × 480 بكسل وبألوان كاملة، وتعمل من خلال واجهة إس بي آي بأربع خطوط، مع 8 أطراف للتوصيل.

الشاشة مناسبة لمشروعات أردوينو وإسب 32 وإس تي إم 32 التي تحتاج إلى شاشة مدمجة لعرض البيانات والرسومات وواجهات التحكم.

استخدام واجهة إس بي آي يقلل عدد التوصيلات المطلوبة مقارنة بالشاشات التي تستخدم عددًا كبيرًا من الأطراف. هذه الشاشة لا تحتوي على خاصية لمس حسب المواصفات، لذلك فهي مناسبة لعرض البيانات وقراءات الحساسات وحالات التشغيل وواجهات التحكم التي لا تحتاج إلى إدخال باللمس.

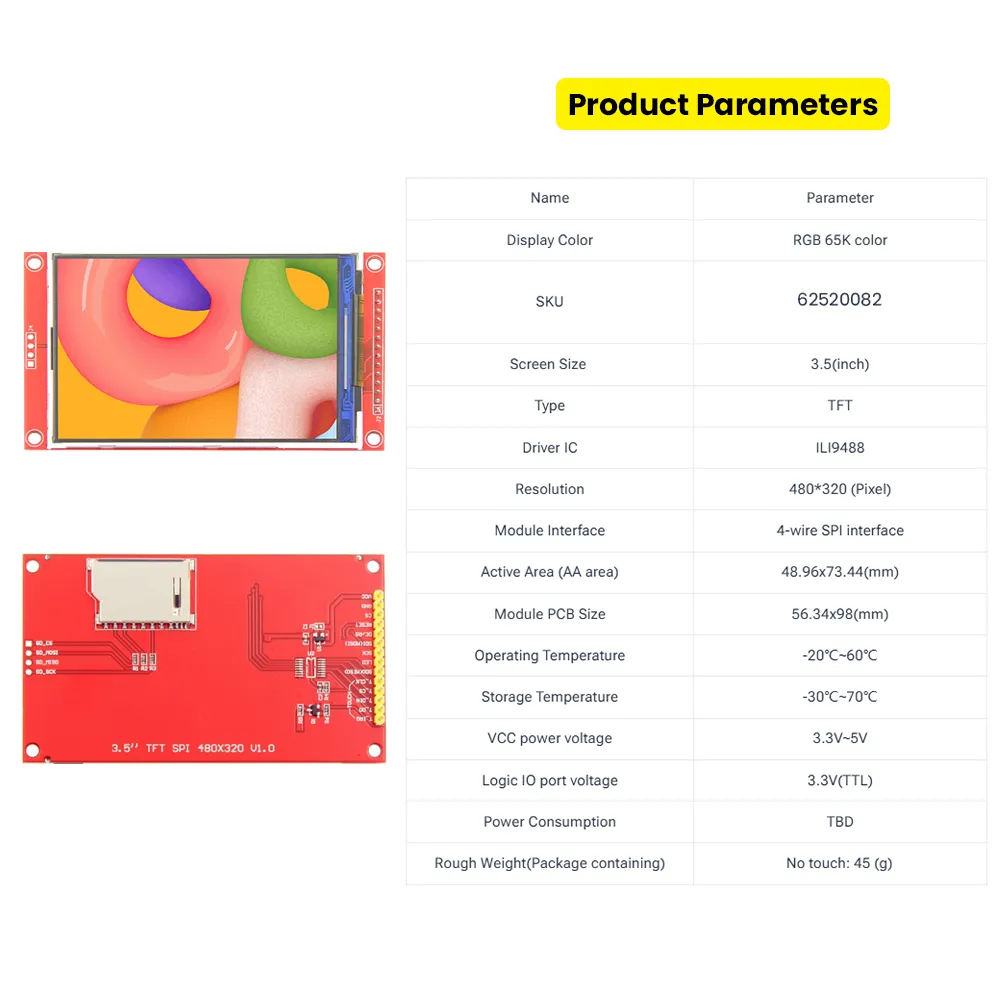

المواصفات

• نوع الشاشة: تي إف تي وإل سي دي ملونة بالكامل

• مقاس الشاشة: 3.5 بوصة

• دقة الشاشة: 320 × 480 بكسل آر جي بي

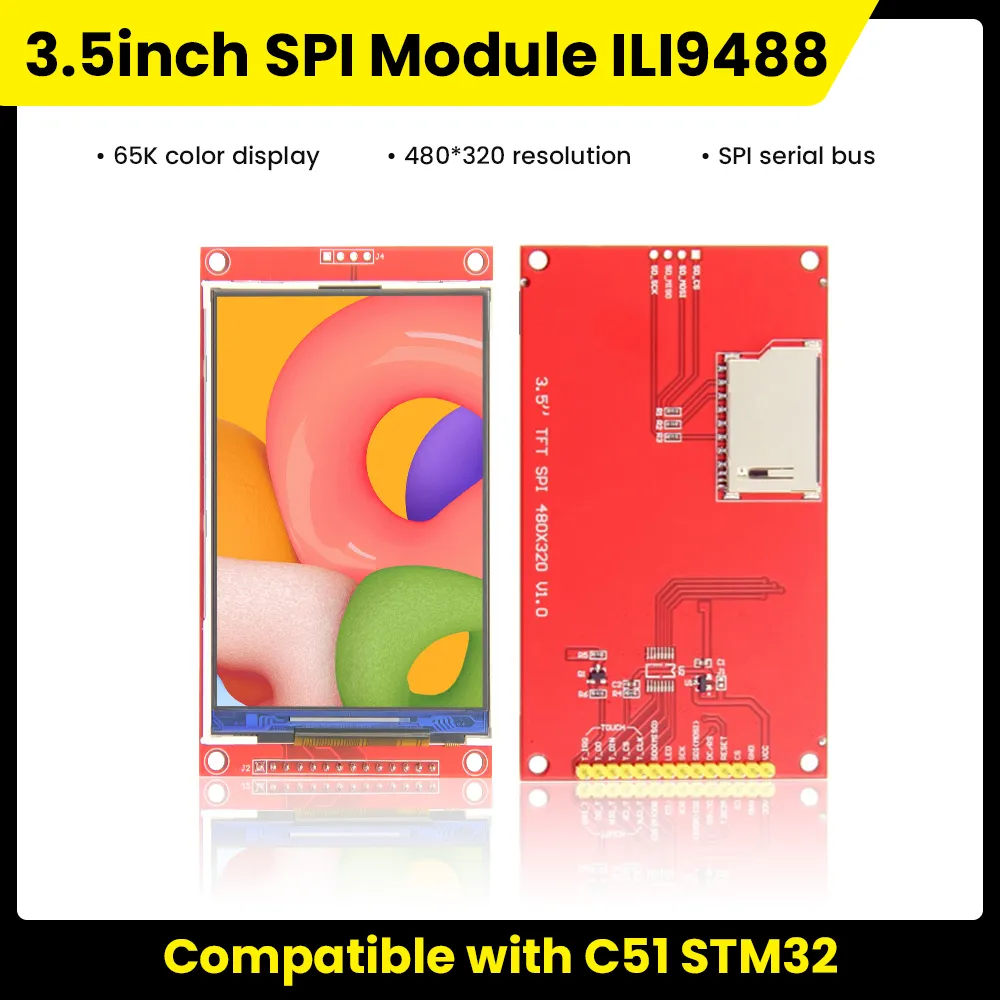

• شرائح التحكم: آي إل آي 9488، آي إل آي 9486، آي إل آي 9486 إل

• نوع الواجهة: إس بي آي بأربع خطوط

• عدد الأطراف: 8 أطراف

• المسافة بين الأطراف: 2.54 ملليمتر

• مساحة العرض: 48.96 × 73.44 ملليمتر

• الأبعاد الكلية: 57.26 × 96.5 × 3.9 ملليمتر

• جهد التشغيل: من 2.8 إلى 3.3 فولت

• تيار التشغيل: 90 مللي أمبير

• استهلاك الطاقة: 0.32 وات

• نوع الإضاءة الخلفية: 6 لمبات إل إي دي

• درجة حرارة التشغيل: من -20 إلى 70 درجة مئوية

• اللمس: غير متوفر

شرح أهم المواصفات

• دقة 320 × 480 بكسل: توفر مساحة أكبر لعرض البيانات والأرقام والرموز والرسومات مقارنة بالشاشات التي تعمل بدقة 240 × 320 بكسل.

• واجهة إس بي آي بأربع خطوط: تقلل عدد التوصيلات المطلوبة بين الشاشة ولوحة التحكم.

• عدد الأطراف 8: يجعل توصيل الشاشة أسهل في المشروعات التي يكون فيها عدد أطراف لوحة التحكم محدودًا.

• المسافة بين الأطراف 2.54 ملليمتر: مناسبة لأسلاك التوصيل التقليدية ولوحات التجارب.

• مساحة العرض: 48.96 × 73.44 ملليمتر، وهي المساحة الفعلية التي تظهر عليها الصورة.

• الأبعاد الكلية: 57.26 × 96.5 × 3.9 ملليمتر، ويجب الاعتماد عليها عند تصميم مكان تركيب الشاشة.

• الإضاءة الخلفية: تعتمد على 6 لمبات إل إي دي.

• جهد التشغيل: تحتاج إلى مصدر جهد مناسب يتراوح بين 2.8 و3.3 فولت.

• درجة حرارة التشغيل: من -20 إلى 70 درجة مئوية.

التوافق والتشغيل

الشاشة مناسبة للاستخدام مع:

• أردوينو

• إسب 32

• إس تي إم 32

وتستخدم واجهة إس بي آي بأربع خطوط، مع 8 أطراف للتوصيل.

قد تختلف شريحة التحكم الموجودة فعليًا من شاشة إلى أخرى، حيث يمكن أن تكون آي إل آي 9488 أو آي إل آي 9486 أو آي إل آي 9486 إل، لذلك يُفضل التأكد من العلامة الموجودة على شريحة التحكم في الشاشة قبل إعداد البرنامج.

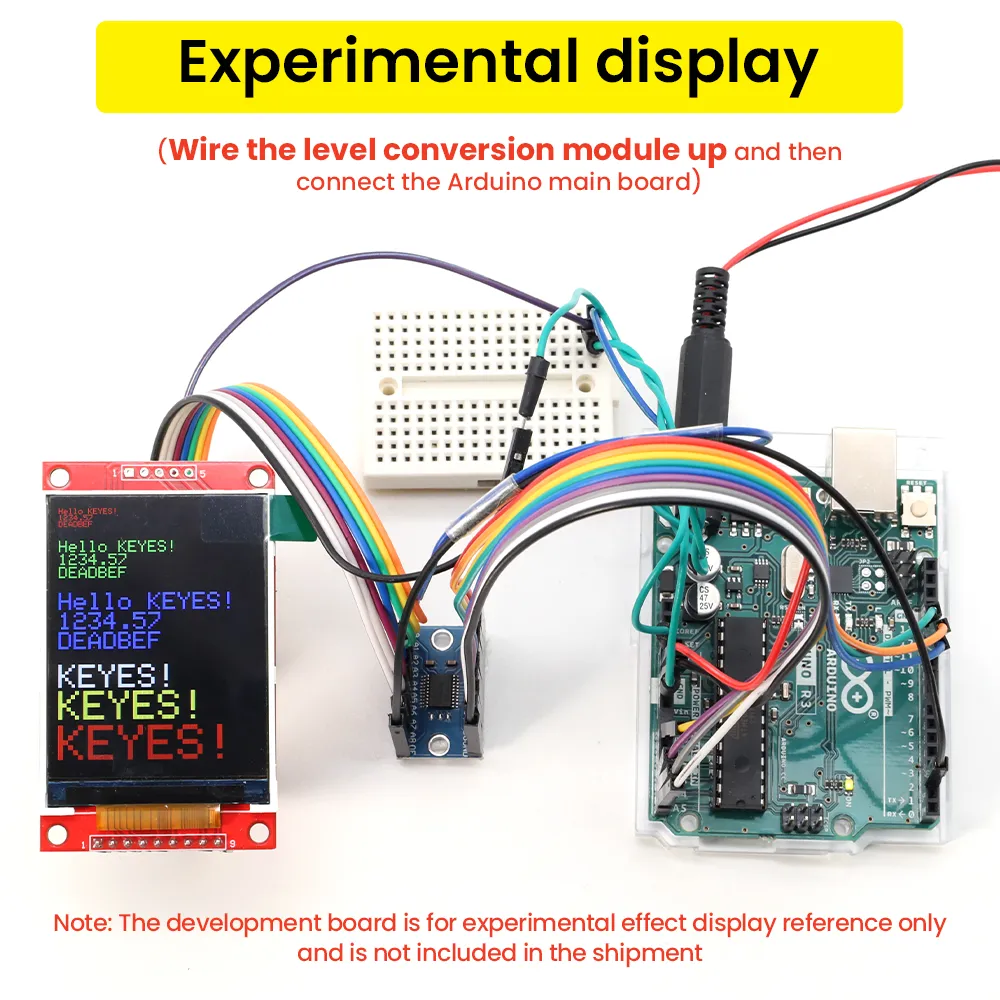

كما يجب استخدام مستويات منطق 3.3 فولت. وفي حالة استخدام لوحة تحكم تعمل بمنطق 5 فولت، قد تحتاج إلى محول لمستويات الجهد لحماية الشاشة.

ملاحظات مهمة

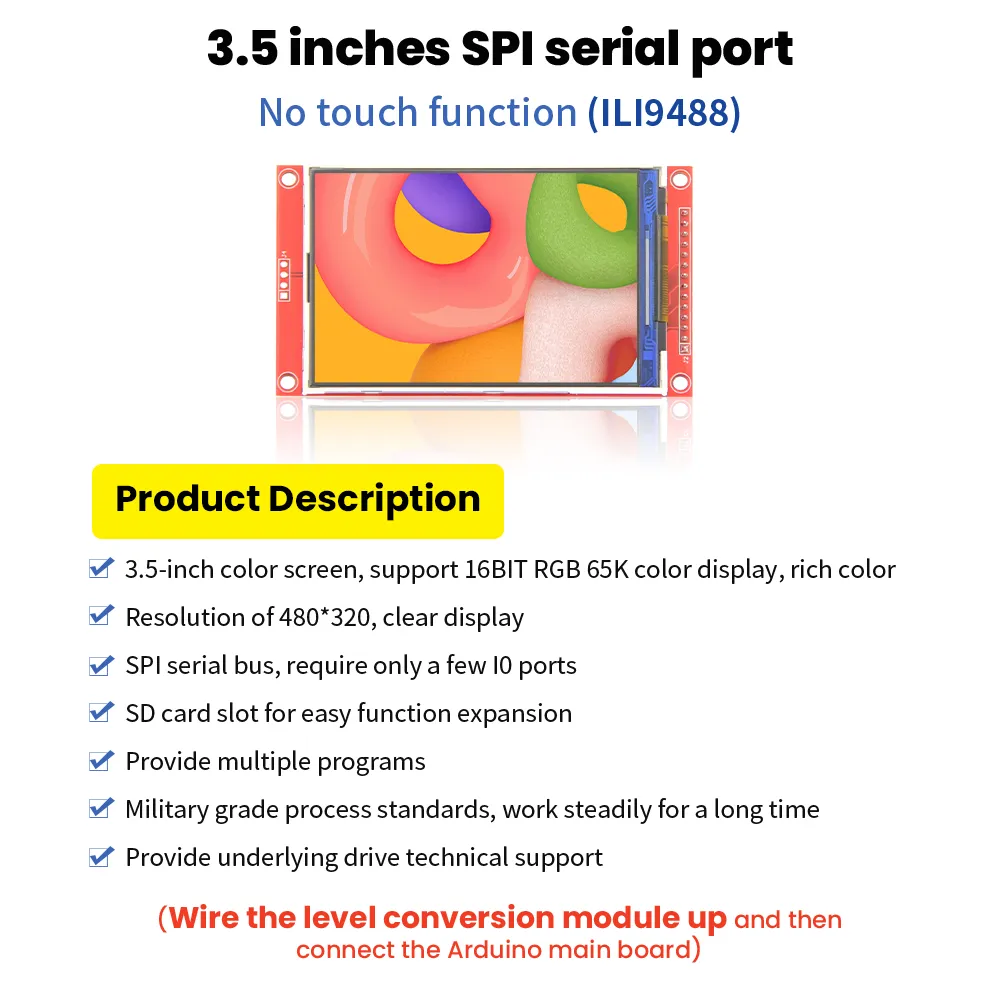

• الشاشة لا تحتوي على لمس حسب المواصفات المذكورة.

• لا تفترض أن كل شاشة مقاس 3.5 بوصة تحتوي على خاصية اللمس.

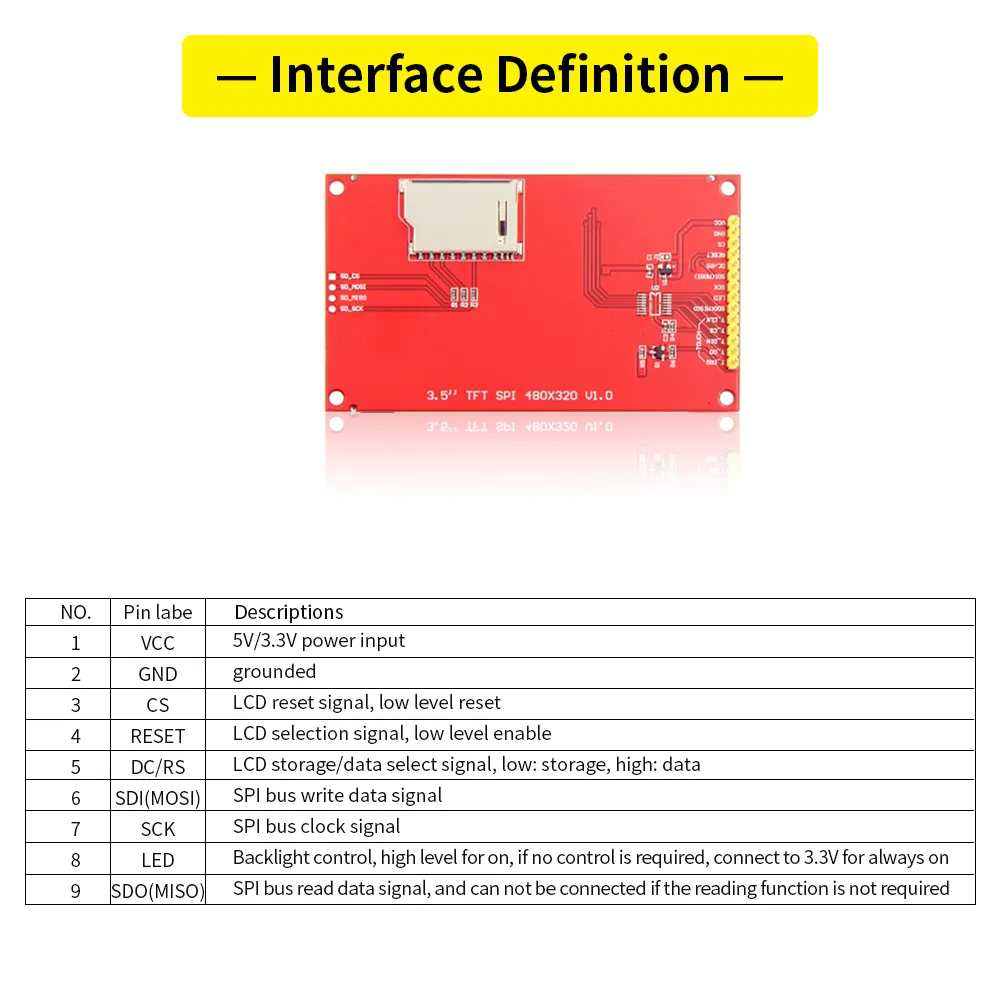

• يجب التأكد من ترتيب أطراف التوصيل الموجود على الشاشة قبل توصيلها.

• يجب التأكد من نوع شريحة التحكم الموجودة فعليًا قبل اختيار إعدادات مكتبة الشاشة.

• الشاشة تعمل بجهد منخفض، لذلك يجب عدم توصيل إشارات 5 فولت إليها مباشرة إلا إذا كانت مواصفات اللوحة تؤكد أنها تتحمل ذلك.

• في حالة ظهور شاشة بيضاء بعد التشغيل، يجب مراجعة ترتيب الأطراف والجهد وإعدادات واجهة إس بي آي وشريحة التحكم.

• ظهور ألوان غير صحيحة قد يكون بسبب اختيار إعداد غير مناسب لشريحة التحكم أو إعدادات الألوان.

• يمكن تعديل اتجاه الشاشة وإعدادات ترتيب الألوان من خلال البرنامج المستخدم.

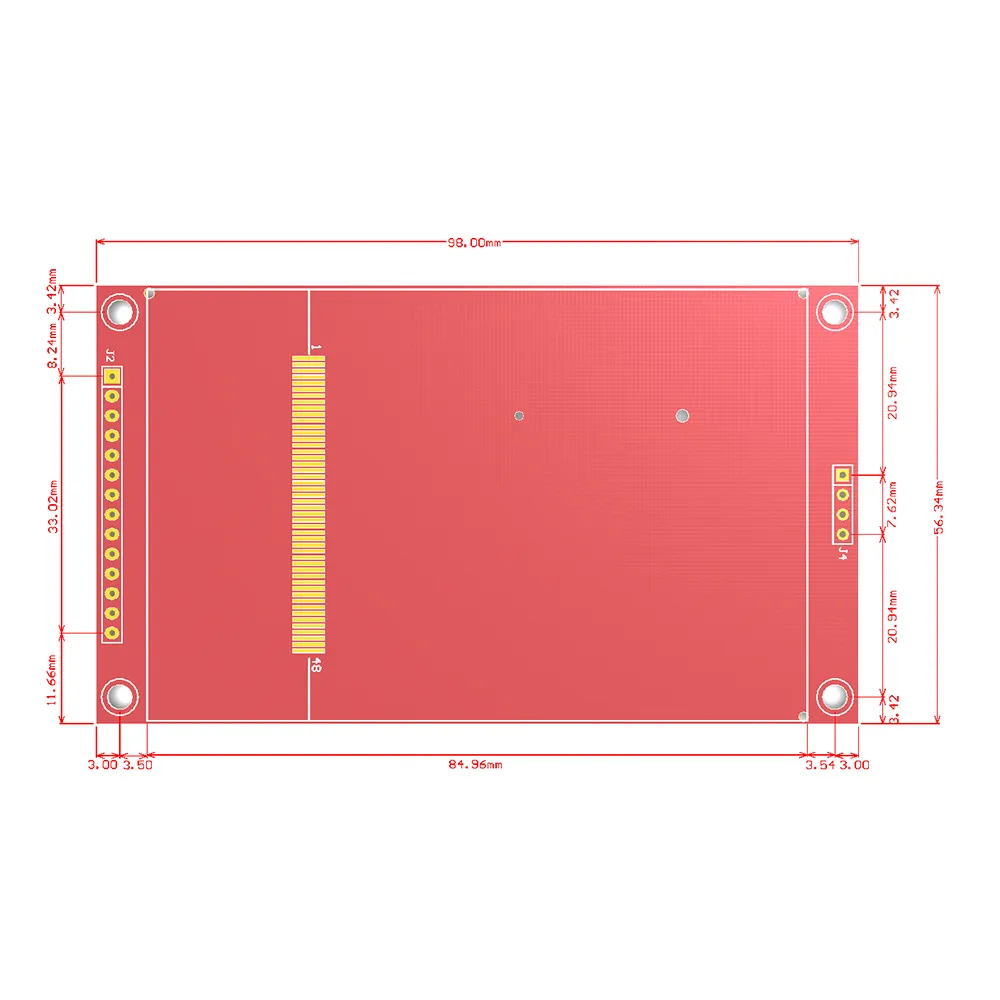

الأبعاد
