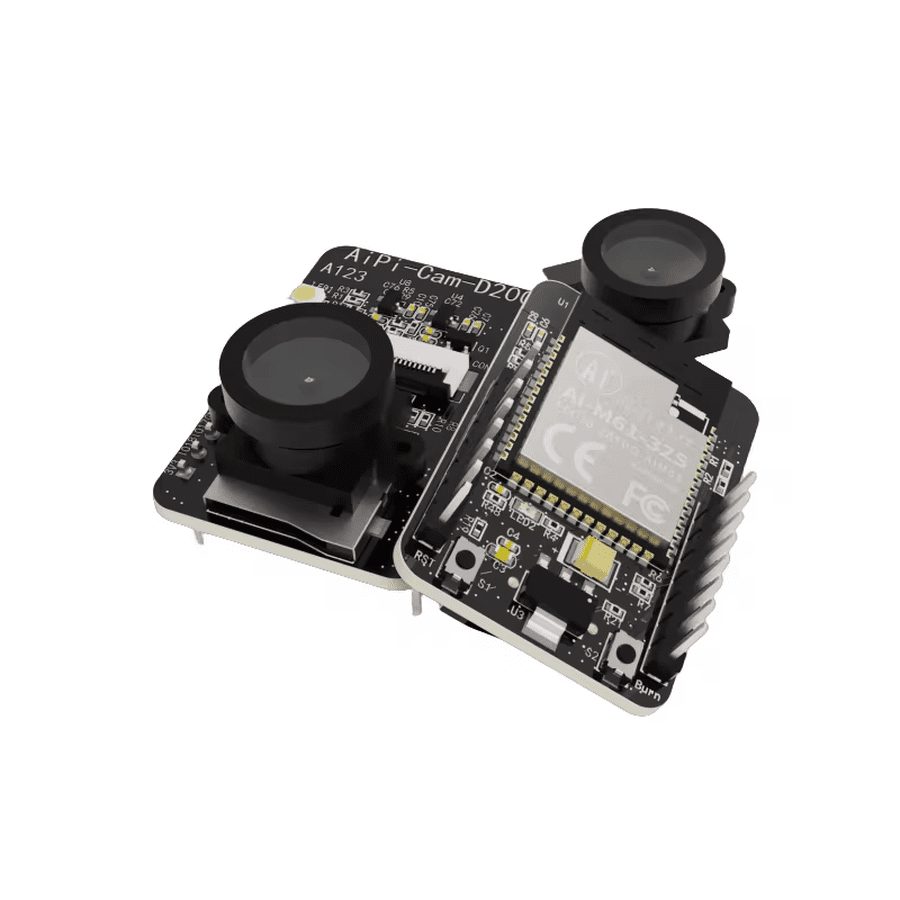

Ai-Thinker AiPi-CAM-D200 Camera Core Development Board

المميزات والمواصفات

• الشركة المصنعة: إيه آي ثينكر، منتج أصلي تم شراؤه من شركة إيه آي ثينكر.

• الوحدة الرئيسية: إيه آي ثينكر إيه آي-إم 61-32 إس، وتحتوي على معالج بوفالو لاب بي إل 618 مدمج، وهو معالج 32 بت من نوع آر آي إس سي-في أحادي النواة، بسرعة تصل إلى 320 ميجاهرتز.

• ذاكرة الفلاش الخارجية داخل الوحدة: 64 ميجابت، أي 8 ميجابايت.

• ذاكرة روم: 128 كيلوبايت.

• ذاكرة بي إس رام: 4 ميجابايت.

• ذاكرة إس رام: 532 كيلوبايت.

• ذاكرة إي فيوز: 4 كيلوبايت.

• جهد التغذية، بتيار 500 مللي أمبير أو أكثر: 5 فولت تيار مستمر من خلال توصيل البن، أو 3.3 فولت تيار مستمر من خلال توصيل البن.

• جهد تشغيل الوحدة: 3.3 فولت تيار مستمر.

• منظم الجهد الموجود على البوردة: إيه إم إس 1117-3.3، إصدار 3.3 فولت ثابت.

• الواجهات والأطراف المتاحة: يو إيه آر تي، آي 2 سي، آي 2 إس، إس بي آي، جي بي آي أو، كودك صوتي، واجهة دي في بي، ترميز إم جي بي إي جي، شاشة إل سي دي، كيو إس بي آي، دي بي آي، آر جي بي، إيثرنت، إي إم إيه سي، يو إس بي 2.0، إس دي يو، إس دي وإم إم سي، إس دي إتش، بي دبليو إم، جي بي دي إيه سي، جي بي إيه دي سي، وإيه كومب.

• لمبات البيان: لمبة باور، ولمبة إل إي دي بيضاء متصلة بـ جي بي آي أو 16.

• نطاق درجة حرارة التشغيل: من حوالي -40 إلى +85 درجة مئوية.

• اعتمادات الوحدة: سي إي، وإف سي سي.

• عدد البنات: 16 بن.

• المسافة بين البنات: 2.54 ملليمتر.

• الأبعاد: حوالي 40.1 × 27 × 6.3 ملليمتر.

• المسافة بين صفوف البنات من المنتصف إلى المنتصف: حوالي 22.86 ملليمتر، ومتوافقة مع لوحات البريدد بورد.

مواصفات الواي فاي

• بروتوكولات الواي فاي: 802.11 بي / جي / إن / إيه إكس، بنظام 1 تي 1 آر، وبمعدل نقل بيانات يصل إلى 229.4 ميجابت في الثانية.

• نطاق التردد: 2.4 جيجاهرتز، مع دعم عرض نطاق 20 ميجاهرتز و40 ميجاهرتز.

• أوضاع الشبكة اللاسلكية: محطة، سوفت إيه بي، سوفت إيه بي + محطة، ووضع سنيفر.

• أمان الواي فاي: دبليو بي إس، دبليو إي بي، دبليو بي إيه، دبليو بي إيه 2، دبليو بي إيه 3، الإقلاع الآمن والتصحيح الآمن، تراست زون، أو تي إف إيه دي، وأنماط إيه إي إس-سي بي سي، إيه إي إس-سي سي إم، إيه إي إس-جي سي إم، وإيه إي إس-إكس تي إس، بالإضافة إلى بي كيه إيه للتشفير باستخدام آر إس إيه أو إي سي سي.

مواصفات البلوتوث

• بروتوكولات البلوتوث: بلوتوث إل إي 5.3، مع دعم زيجي بي وثريد.

• قدرة الإرسال القصوى: عند سرعة 1 ميجابت في الثانية: 15 ديسيبل مللي، وعند سرعة 2 ميجابت في الثانية: 15 ديسيبل مللي.

• سرعات النقل: 1 ميجابايت في الثانية / 2 ميجابايت في الثانية.

• حساسية الاستقبال النموذجية: عند 1 ميجابت في الثانية وبنسبة خطأ حزم 30.8%: -99 ديسيبل مللي، وعند 2 ميجابت في الثانية وبنسبة خطأ حزم 30.8%: -97 ديسيبل مللي.

مواصفات الكاميرا

• مستشعر الصورة: جي سي 2145.

• الدقة: 2 ميجابكسل.

• عدد البكسلات الفعالة: 1600 رأسي × 1200 أفقي.

• مقاس العدسة: 1/5 بوصة.

• حجم البكسل: 1.75 × 1.75 ميكرومتر.

• زاوية الرؤية: 140 درجة.

• البعد البؤري: 2 ملليمتر.

• معدل الإطارات:
  640 × 480 بمعدل 17 إطار في الثانية.
  320 × 240 بمعدل 27 إطار في الثانية.
  160 × 120 بمعدل 52 إطار في الثانية.

• تنسيق الخرج: راو 10.

• تيار التشغيل: في الوضع الطبيعي 180 مللي أمبير، وفي وضع الاستعداد أقل من 200 ميكروأمبير.

• واجهة الاتصال: دي في بي، باستخدام كابل إف بي سي بـ24 طرف، وبمسافة 0.5 ملليمتر بين نقاط التوصيل.
