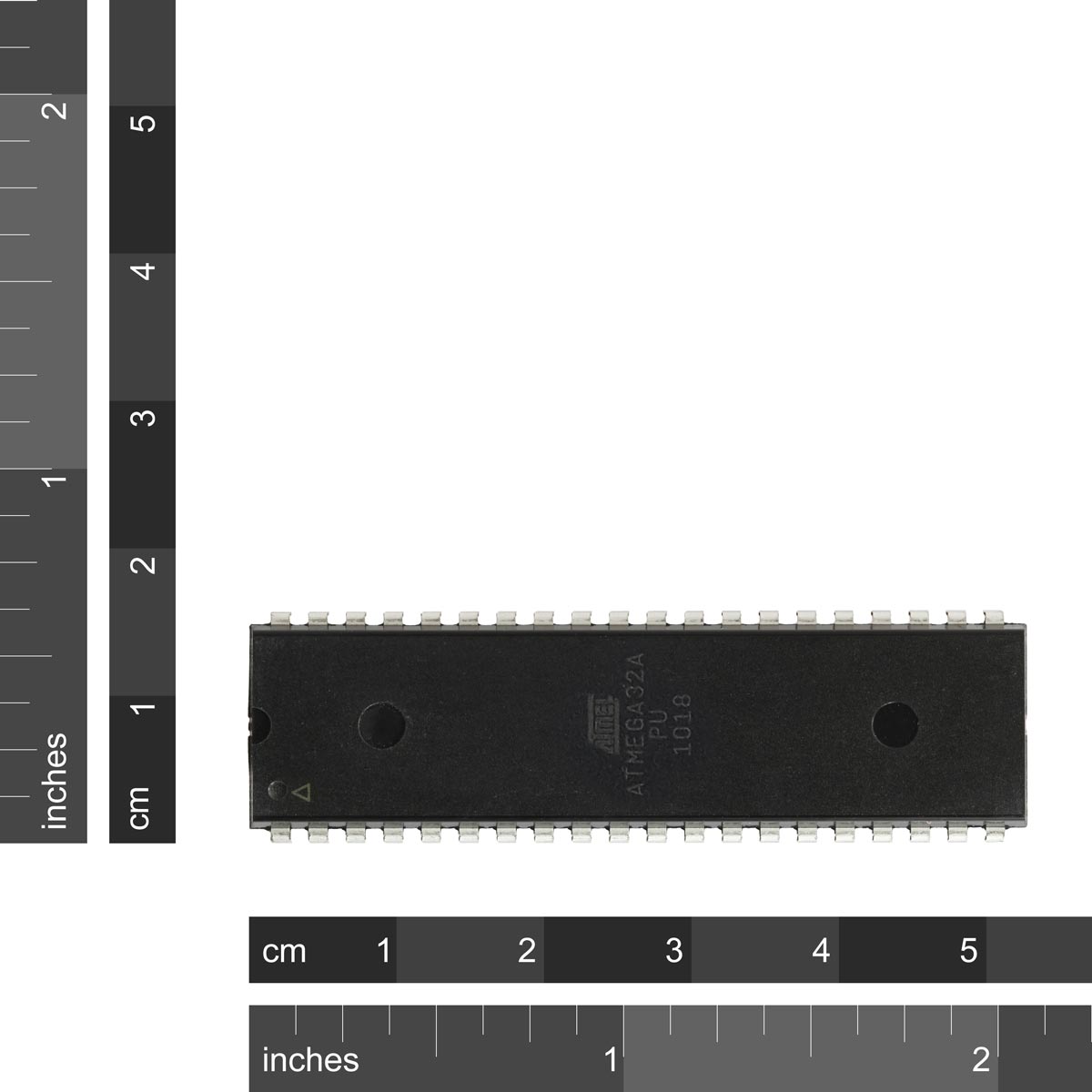

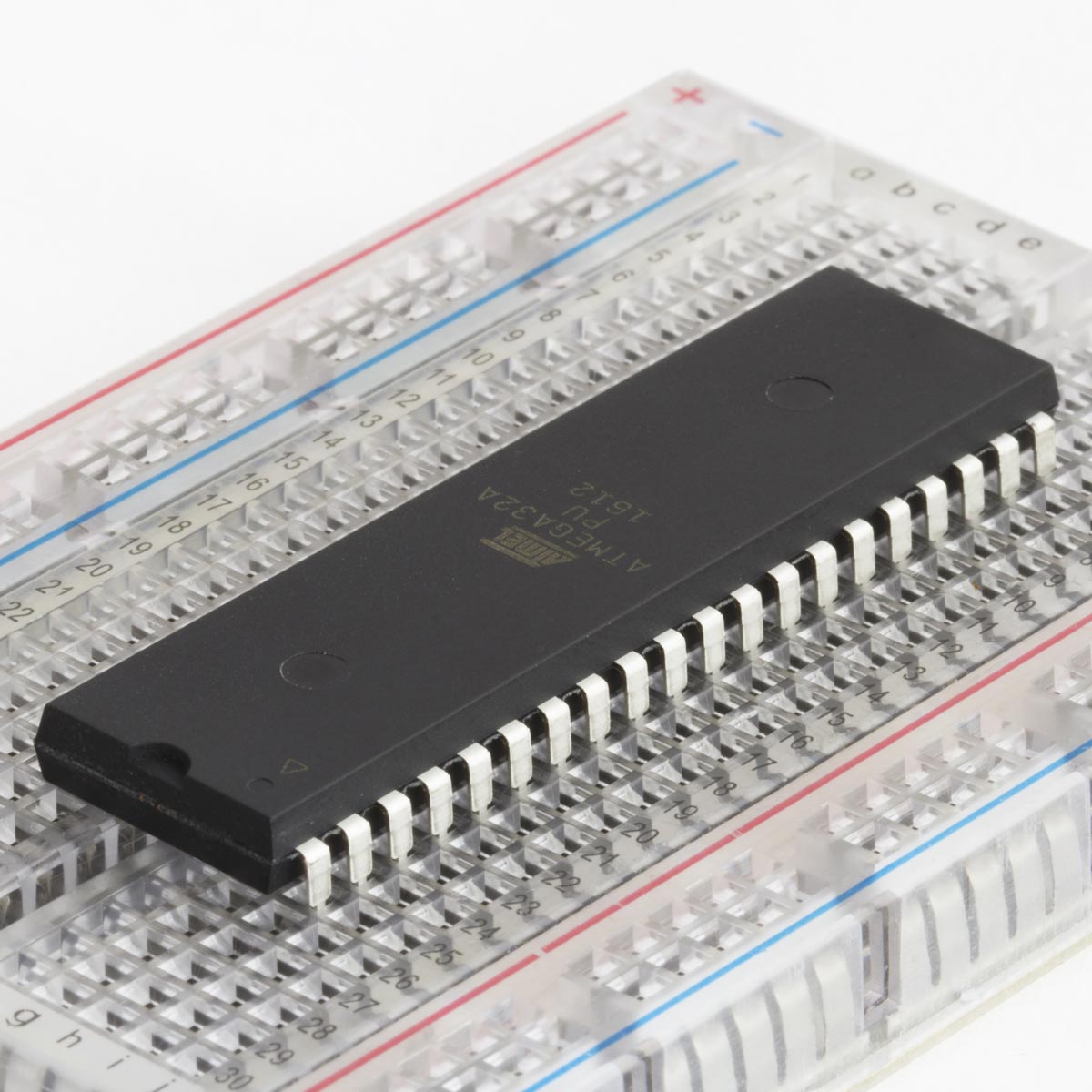

ميكروكنترولر AVR 8-بت ATMEGA32A-PU

المعالج

AVR 8-bit

عدد البنات

40

جهد التشغيل

4.5V – 5.5V

بنات I/O

32

واجهات التواصل

JTAG (بنات 24-27)، SPI (بنات 5-8)، USART (بنات 14-15)، I2C/TWI (بنات 22-23)

ADC

8 قنوات، دقة 10-bit

التايمرات

2 عداد 8-bit + 1 عداد 16-bit

مقارن أنالوج

1

قنوات PWM

4

أوسيليتور خارجي

0-8 MHz (ATMEGA32L) / 0-16 MHz (ATMEGA32)

أوسيليتور داخلي

0-8 MHz مُعايَر

الفلاش ميموري

32 KB

سرعة المعالج

16 MIPS

RAM

2 KB

EEPROM

1024 Byte

Watchdog Timer

قابل للبرمجة مع أوسيليتور مستقل

وضعيات توفير الطاقة

6 وضعيات

درجة حرارة التشغيل

-55°C إلى +125°C

1

PB0 (XCK/T0)

PORTB بن 0

T0 (عداد خارجي)، XCK (كلوك USART)

2

PB1 (T1)

PORTB بن 1

T1 (عداد خارجي لـ Timer1)

3

PB2 (INT2/AIN0)

PORTB بن 2

AIN0 (مقارن أنالوج +)، INT2 (إنتراپت خارجي)

4

PB3 (OC0/AIN1)

PORTB بن 3

AIN1 (مقارن أنالوج -)، OC0 (مقارنة Timer0)

5

PB4 (SS)

PORTB بن 4

SS (SPI Slave Select)

6

PB5 (MOSI)

PORTB بن 5

MOSI (SPI)

7

PB6 (MISO)

PORTB بن 6

MISO (SPI)

8

PB7 (SCK)

PORTB بن 7

SCK (كلوك SPI)

9

RESET

بن الريسيت

Active Low (يتفعّل بـ LOW)

10

VCC

باور

5V

11

GND

جراوند

—

12

XTAL2

بن الأوسيليتور

موصول بالكريستال

13

XTAL1

بن الأوسيليتور

موصول بالكريستال

14

PD0 (RXD)

PORTD بن 0

RXD (مدخل USART)

15

PD1 (TXD)

PORTD بن 1

TXD (مخرج USART)

16

PD2 (INT0)

PORTD بن 2

إنتراپت خارجي INT0

17

PD3 (INT1)

PORTD بن 3

إنتراپت خارجي INT1

18

PD4 (OC1B)

PORTD بن 4

مخرج PWM

19

PD5 (OC1A)

PORTD بن 5

مخرج PWM

20

PD6 (ICP)

PORTD بن 6

بن Input Capture للـ Timer1

21

PD7 (OC2)

PORTD بن 7

مخرج مقارنة Timer2

22

PC0 (SCL)

PORTC بن 0

SCL (واجهة TWI/I2C)

23

PC1 (SDA)

PORTC بن 1

SDA (واجهة TWI/I2C)

24-27

PC2-PC5

PORTC بنات 2-5

واجهة JTAG (TCK، TMS، TDO، TDI)

28-29

PC6-PC7

PORTC بنات 6-7

بنات أوسيليتور التايمر (TOSC1، TOSC2)

30

AVCC

باور ADC

Vcc للـ ADC الداخلي

31

GND

جراوند

—

32

AREF

مرجع أنالوج

بن المرجع للـ ADC

33-40

PA7-PA0

PORTA بنات 7-0

قنوات ADC (ADC7 – ADC0)
