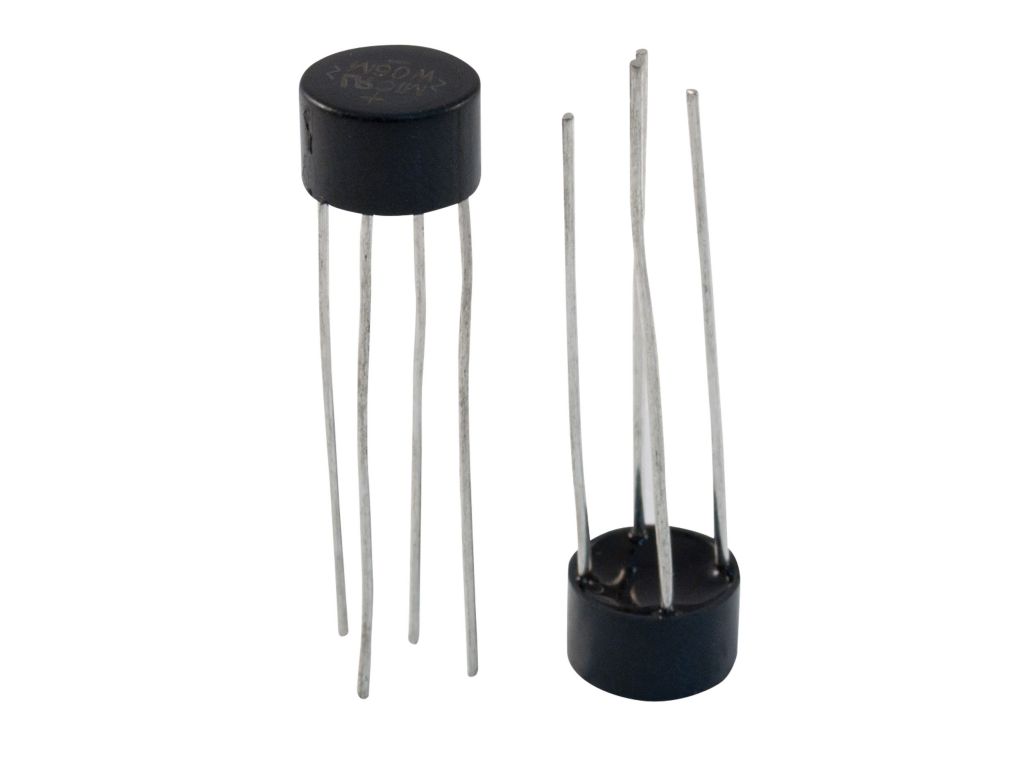

بريدج 2W10 2 أمبير

ما هو استخدامه؟

الـ 2W10 هو بريدج سيليكون أحادي الفازة مصمم لتحويل التيار المتردد (AC) إلى تيار مستمر (DC). بأطراف نحاسية مطلية بالفضة وعلبة بلاستيكية مصبوبة عالية الموثوقية، مثالي للاستخدام في بوردات الدوائر المطبوعة (PCBs). بيستخدم بشكل شائع في مراحل مصدر الباور للأجهزة الإلكترونية وأدابترات AC/DC والدوائر العامة التي تتطلب قدرة تيار 2A وتحمّل جهد عالٍ (حتى 1000V ذروة).

المواصفات

• المصنّع: Vishay (سلسلة: 2W10G)

• النوع: بريدج سيليكون أحادي الفازة

• الباكدج/التركيب: WOG-4 Case، Through Hole (توصيل Solder Pin)

• متوسط التيار الأمامي: 2A

• ذروة الجهد العكسي: 1000V (1 kV)

• أقصى جهد RMS / الجهد العكسي (Vr): 700V

• الجهد الأمامي (Vf Max): 1.1V

• ذروة تيار الاندفاع الأمامي: 60A

• التيار العكسي (Ir): 5µA

• سعة الوصلة النموذجية: 30 pF لكل عنصر

• نطاق درجة حرارة التشغيل: -55°C إلى +150°C

• الأبعاد: 9.86 × 8.84 × 5.6 مم

• وزن الوحدة: 0.80 جرام

داتا شيت : 2W10_Datasheet
