قلم ماركر مزدوج الطرف لرسم PCB بحبر مقاوم للحفر

نظرة عامة على المنتج

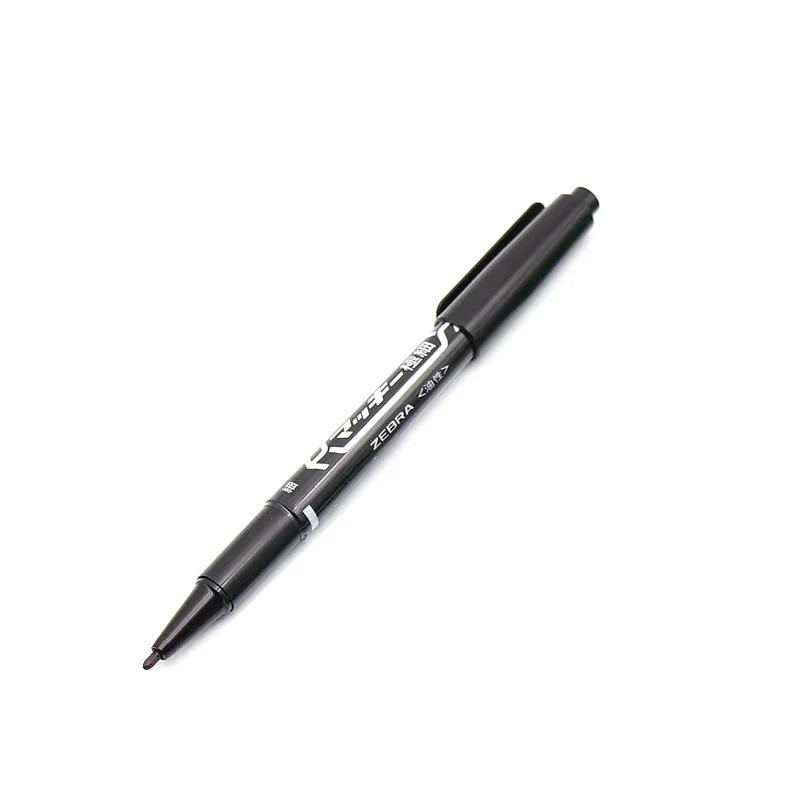

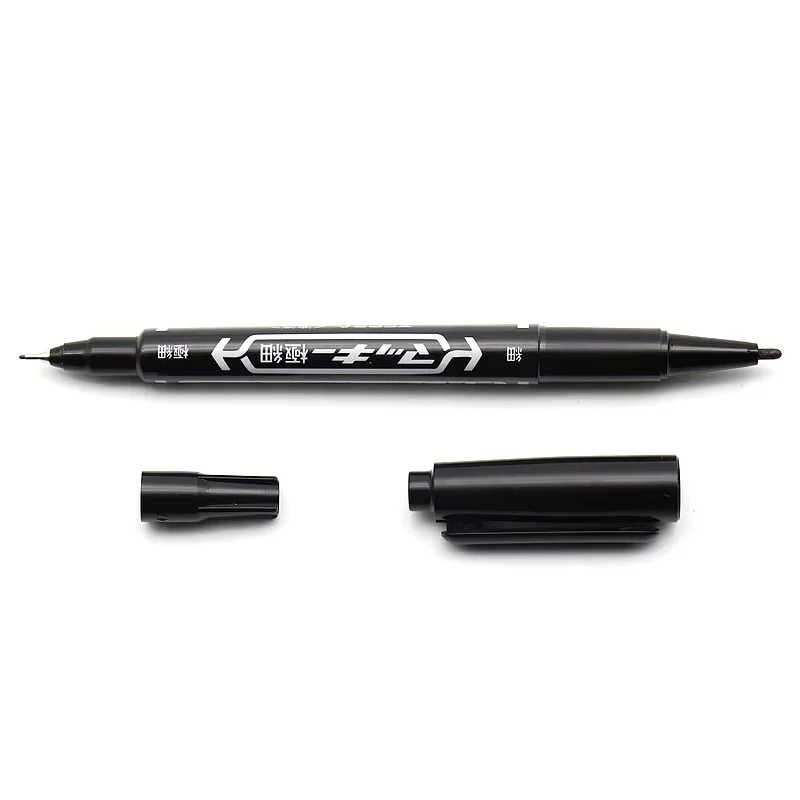

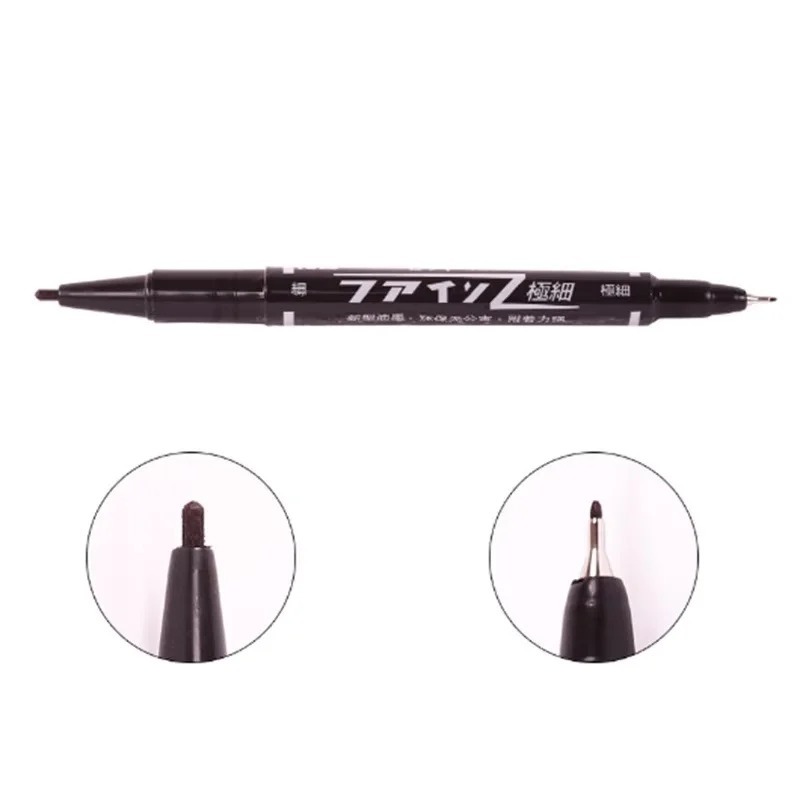

قلم الماركر المزدوج لرسم PCB هو أداة تصميم إلكترونيات متخصصة معبّأة مسبقاً بحبر واقٍ مقاوم للحفر عالي الجودة. مزوّد بطرفين مميزين (عادةً طرف دقيق لعمل التريس الدقيق وطرف أعرض لتعبئة مستويات الأرضي الكبيرة)، هذا القلم بيتيح للتقنيين والهواة رسم مسارات الدوائر يدوياً مباشرةً على بوردات نحاس عارية قبل المعالجة الكيميائية.

استخداماتة

• بروتوتايب PCB مخصص: رسم تخطيطات دوائر مخصصة يدوياً مباشرةً على صفائح نحاس عارية للبروتوتايب السريع.

• إصلاح وتغطية التريس: إصلاح تريسات مكسورة أو باهتة أو مخدوشة على بوردات دوائر موجودة أو طبقات Photo-Resist.

• حاجز مقاوم للحمض: بيكوّن حاجزاً كيميائياً متيناً؛ الحبر المقاوم للحفر بيمنع الكيماويات (زي كلوريد الحديديك) من إذابة النحاس تحته، بيحافظ على خطوط دائرتك المرسومة يدوياً بينما النحاس المكشوف غير المحبَّر بيتآكل.

طريقة الاستخدام

1. نظّف البوردة: افرك بوردة النحاس العارية بصوف صلب دقيق أو إسفنجة كاشطة، بعدين امسحها بكحول أيزوبروبيلي (IPA) لإزالة كل الزيوت وبصمات الأصابع والأكسدة.

2. ارسم الدائرة: استخدم الطرف الدقيق لرسم خريطة مسارات دائرتك وبادات المكونات ونقاط الجمبر. بدّل للطرف الأعرض لتعبئة مستويات الأرضي السميكة أو تريسات الباور الأوسع.

3. اتركه يجف: خلّي الحبر يجف بالهواء تماماً لدقائق قليلة لضمان تصلّب حاجز مقاومة الحفر بالكامل.

4. احفر PCB: اغمر البوردة في محلول حفر PCB بتاعك (مثلاً كلوريد الحديديك). المحلول هيذيب النحاس العاري بينما هيسيب دائرتك المحبَّرة سليمة.

5. شيل الحبر: بمجرد اكتمال الحفر، اشطف البوردة بالماء. افرك الحبر الواقي الأسود المتبقي باستخدام قماشة مبللة بالأسيتون أو الكحول الأيزوبروبيلي لكشف مسارات نحاس نظيفة ولامعة جاهزة للحفر واللحام.
