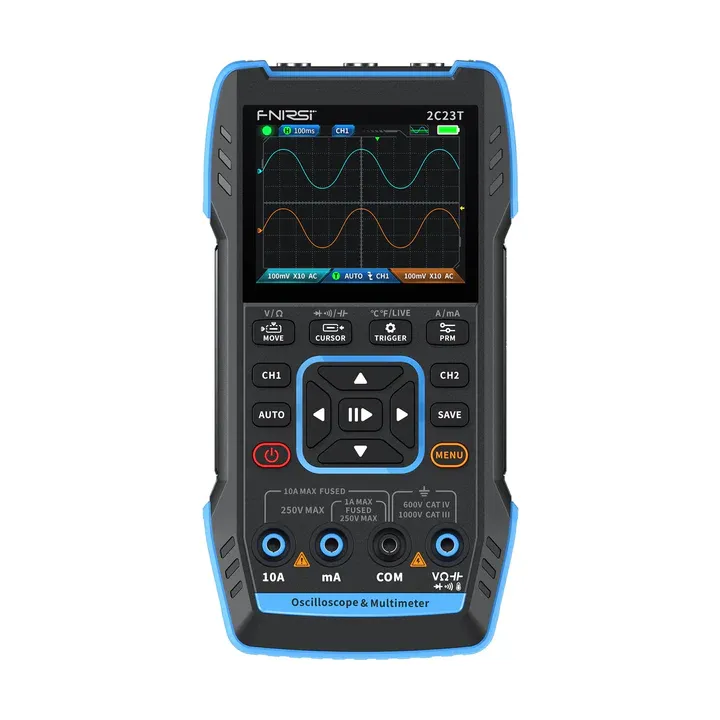

فنيرسي محمول 3 في 1 أوسيلوسكوب ومالتي ميتر ومولّد DDS ثنائي القناة 10 ميجاهرتز موديل: 2C23T
المنتج ده خلص من الفرع حالياً، فمش هينفع نزود الكمية.
يُشترى معاً عادةً
هذا المنتج
فنيرسي محمول 3 في 1 أوسيلوسكوب ومالتي ميتر ومولّد DDS ثنائي القناة 10 ميجاهرتز موديل: 2C23T
عن هذا المنتج

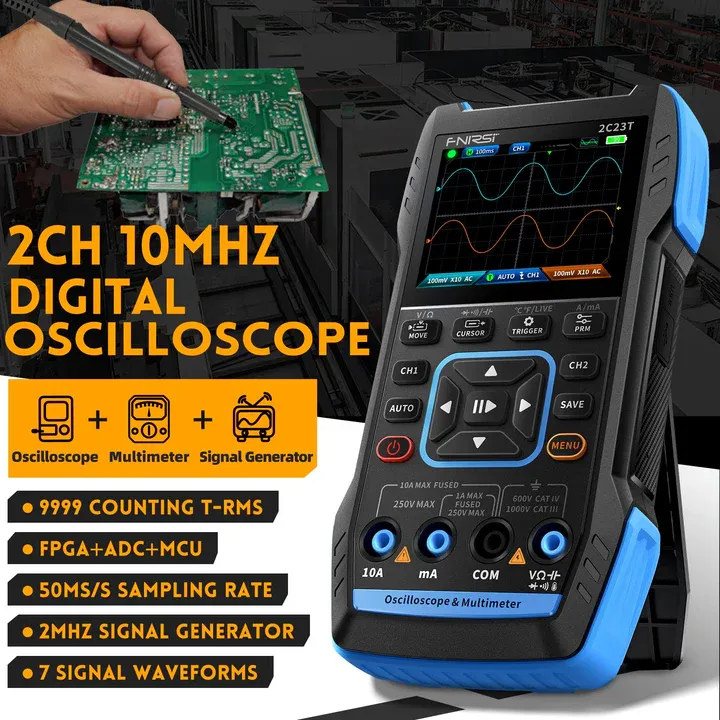

أوسيلوسكوب FNIRSI 2C23T المحمول 3 في 1 (10MHz / 50MS/S)

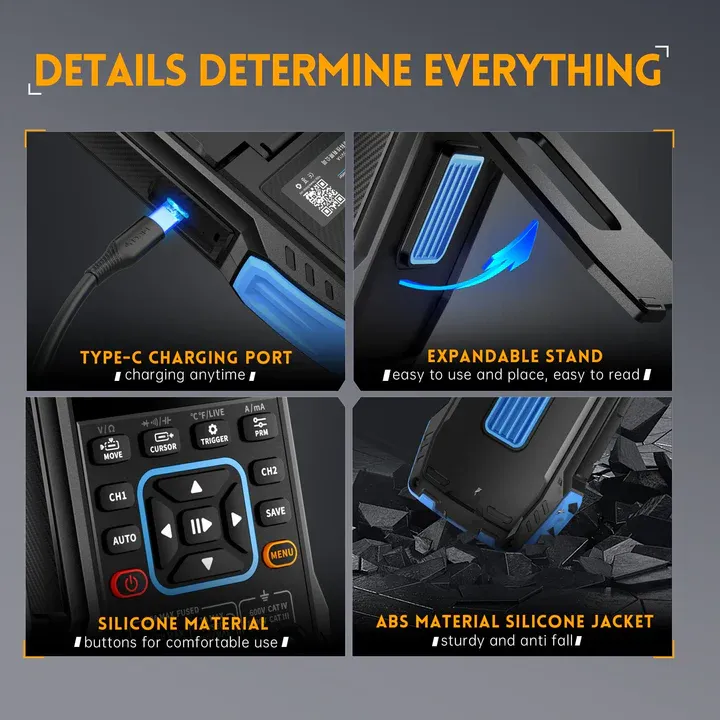

الـ FNIRSI 2C23T هو جهاز قياس محمول متعدد الوظائف 3 في 1 مصمم للهندسة المعملية وصيانة الموبايل وتشخيص الهاردوير. مبني على معمارية هاردوير قوية FPGA + MCU + ADC، هذه الوحدة فائقة الحمل بتدمج أوسيلوسكوب ثنائي القناة 10MHz ومالتي ميتر True RMS رقمي 10,000 عدد عالي الدقة ومولّد إشارات DDS في شاسيه واحد. مزودة بحماية من الجهد العالي وشاشة ملونة HD 2.8 بوصة وتوصيل Type-C، بتوفر قدرات تشخيص كاملة للتقنيين في أي مكان.

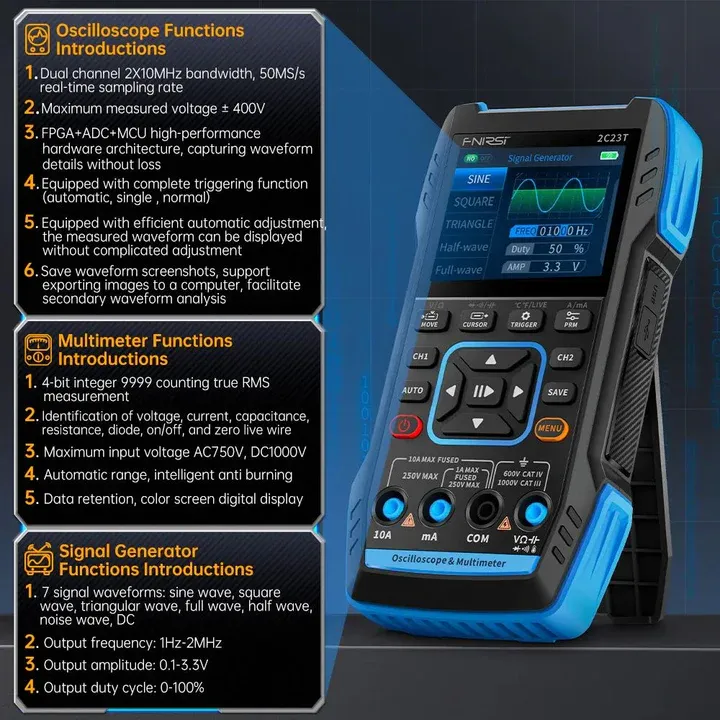

المميزات الرئيسية
منصة تشخيص 3 في 1: بتجمع أوسيلوسكوب ثنائي القناة كامل ومالتي ميتر True RMS ومحاكي موجات DDS للقضاء على فوضى المنضدة.

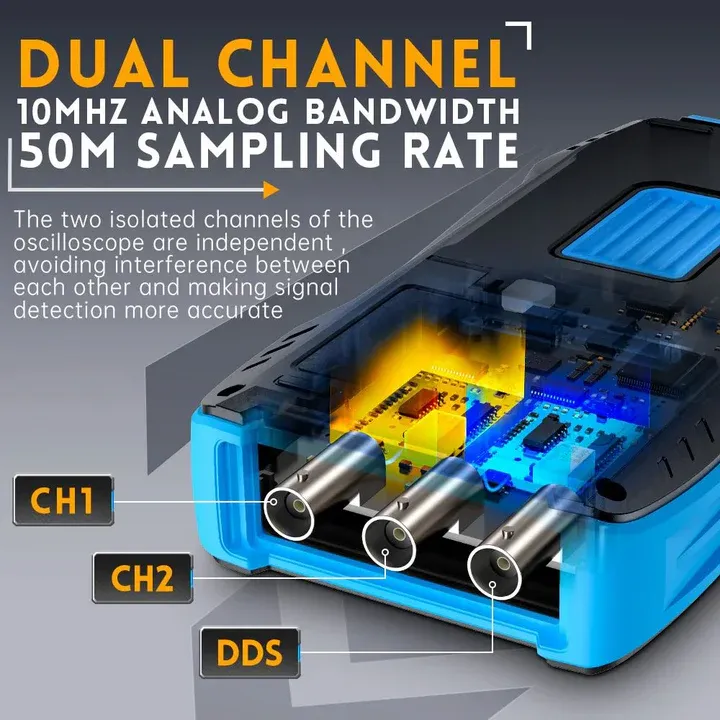

أوسيلوسكوب ثنائي القناة: بيوفر عرض نطاق أنالوجي مستقل 10MHz لكل قناة بمعدل أخذ عينات في الوقت الحقيقي 50MSa/s، بيدعم أوضاع تريجر AUTO وNormal وSingle.
مالتي ميتر 10,000 عدد: محرك قياس True RMS بيدعم قراءات دقيقة لجهد/تيار AC/DC والسعة والمقاومة والحرارة واختبار الديود والتواصلية وكشف الخط الحي.
مولّد إشارات DDS مدمج: بيخرج سبعة أشكال موجات (منها Sine وSquare وTriangle) على نطاق تردد 1Hz إلى 2MHz مع Duty Cycle قابل للضبط بالكامل.
تصدير صور الموجات: ذاكرة مدمجة للقطة الشاشة وحفظ البيانات بتتيح للمستخدمين التقاط شذوذات الموجات وتصديرها بشكل نظيف عبر USB.
المواصفات
المواصفة | القيمة |
|---|---|
الماركة | FNIRSI |
الموديل | 2C23T |
شاشة العرض | شاشة ملونة HD 2.8 بوصة |
الدقة | 320×240 |
مواصفات الشحن | TYPE-C (5V/1A) |
البطارية | بطارية ليثيوم 3000mAh |
الوظائف المدعومة | أوسيلوسكوب، مولّد إشارات، مالتي ميتر |
اللغة | إنجليزي |
وقت الاستعداد | 6 ساعات (الحد الأقصى النظري للمعمل) |
الأبعاد | 167×89×35 مم |
القنوات | ثنائي القناة |
معدل أخذ العينات | 50MSa/s |
عرض النطاق الأنالوجي | 10MHz (ثنائي القناة مستقل 10MHz) |
عمق التخزين | 32KB |
المقاومة | 1MΩ |
نطاق القاعدة الزمنية | 50ns إلى 10s |
الحساسية الرأسية | 20mV/div إلى 10V/div (X1) |
أقصى جهد مقاس | ±400V |
وضع التريجر | AUTO / Normal / Single |
نوع التريجر | حافة صاعدة، حافة هابطة |
وضع العرض | YT / Scroll |
طريقة الكابلينج | AC/DC |
حفظ لقطة الموجة | نعم |
تصدير صور الموجات | نعم |
نطاق جهد DC | 9.999V / 99.99V / 999.9V |
دقة جهد DC | ±(0.5%+3) |
نطاق جهد AC | 9.999V / 99.99V / 750.0V |
دقة جهد AC | ±(1%+3) |
نطاق تيار DC | 9999µA / 99.99mA / 999.9mA / 9.999A |
دقة تيار DC | ±(1.2%+3) |
نطاق تيار AC | 9999µA / 99.99mA / 999.9mA / 9.999A |
دقة تيار AC | ±(1.5%+3) |
نطاق المقاومة ① | 9.999MΩ / 999.9KΩ / 99.99KΩ / 9.999KΩ / 999.9Ω |
دقة المقاومة ① | ±(0.5%+3) |
نطاق المقاومة ② | 99.99MΩ |
دقة المقاومة ② | ±(1.5%+3) |
نطاق السعة ① | 999.9µF / 99.99µF / 9.999µF / 999.9nF / 99.99nF / 9.999nF |
دقة السعة ① | ±(2.0%+5) |
نطاق السعة ② | 9.99mF / 99.99mF |
دقة السعة ② | ±(5.0%+20) |
نطاق الحرارة | (-55 إلى 1300°C) / (-67 إلى 2372°F) |
دقة الحرارة | ±(2.5%+5) |
اختبار الديود | نعم |
اختبار التواصلية | نعم |
كشف الخط الحي | نعم |
قناة مولّد الإشارات | قناة واحدة |
تردد مولّد الإشارات | 1Hz إلى 2MHz |
سعة مولّد الإشارات | 0.1 إلى 3.3V |
أشكال الموجات المخرجة | موجة جيبية، موجة مربعة، موجة مثلثية، موجة كاملة، نصف موجة، موجة ضوضاء، DC |
Duty Cycle المخرج | 0 إلى 100% |
الاستخدامات الرئيسية
التشخيص الميداني وصيانة الماكينات الصناعية وتشخيص مصادر الباور في الموقع.
تشخيص الدوائر الإلكترونية والتحقق من فيرموير الأنظمة المدمجة وتحليل إشارات السينسورات.
محاكاة الموجات وحقن كلوك مخصص باستخدام مصدر DDS المدمج.
تجارب المختبرات الهندسية التعليمية وتشخيص مشاريع الميكاترونيكس والروبوتيكس DIY.

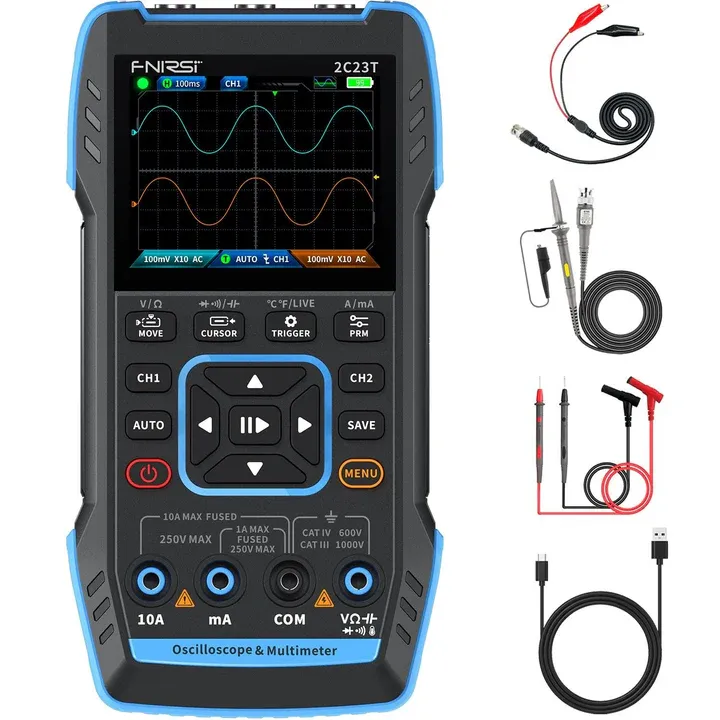

محتويات العبوة
1× مضيف FNIRSI 2C23T متعدد الأجهزة 3 في 1
1× بروب أوسيلوسكوب سلبي P6100 100MHz
1× بروب أوسيلوسكوب 10X
1× طقم خيوط قياس بمشابك تمساح
1× طقم بروبات مالتي ميتر احترافية
1× كابل شحن/داتا USB Type-C
