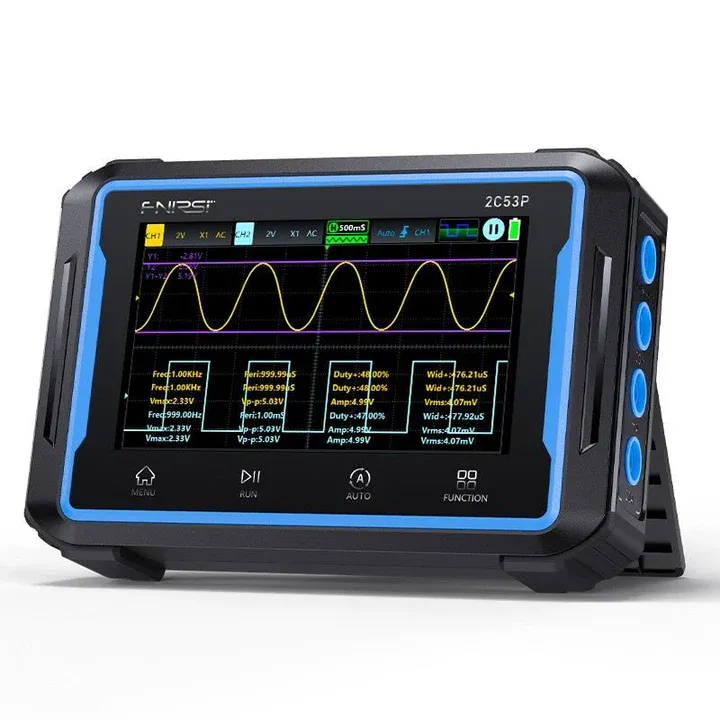

أوسيلوسكوب فنيرسي تابلت 3 في 1 ثنائي القناة 50 ميجاهرتز بشاشة لمس مع مالتي ميتر موديل: 2C53P
المنتج ده خلص من الفرع حالياً، فمش هينفع نزود الكمية.
يُشترى معاً عادةً
هذا المنتج
أوسيلوسكوب فنيرسي تابلت 3 في 1 ثنائي القناة 50 ميجاهرتز بشاشة لمس مع مالتي ميتر موديل: 2C53P
عن هذا المنتج

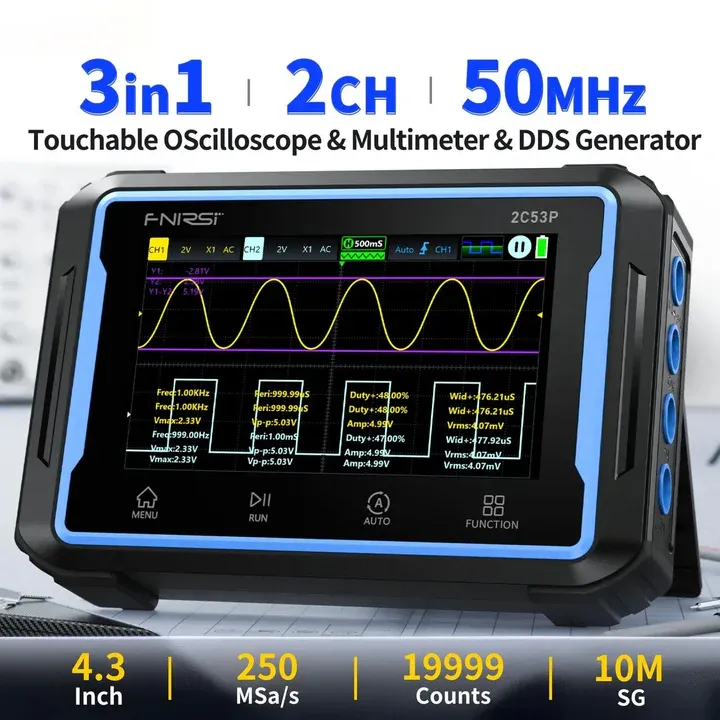

أوسيلوسكوب FNIRSI 2C53P التابلت 3 في 1 (50MHz / 250MS/S) بشاشة لمس IPS
الـ FNIRSI 2C53P هو جهاز قياس محمول احترافي 3 في 1 بشاشة IPS لمس ملونة نابضة مقاس 4.3 بوصة. مبني على معمارية قوية FPGA + MCU + ADC، بيدمج بسلاسة أوسيلوسكوب رقمي ثنائي القناة 50MHz ومالتي ميتر True RMS 19,999 عدد عالي الدقة ومولّد إشارات DDS أحادي القناة 10MHz. بلوحة تحكم شاشة لمس زجاج على زجاج متقدمة وبطارية ضخمة 4000mAh وحاسبات رياضية للقنوات المدمجة (منها تحليل طيف FFT)، بيعمل كمنضدة اختبار متكاملة للمهندسين الإلكترونيين ومطوري الأنظمة المدمجة والتقنيين الميدانيين.
المميزات الرئيسية

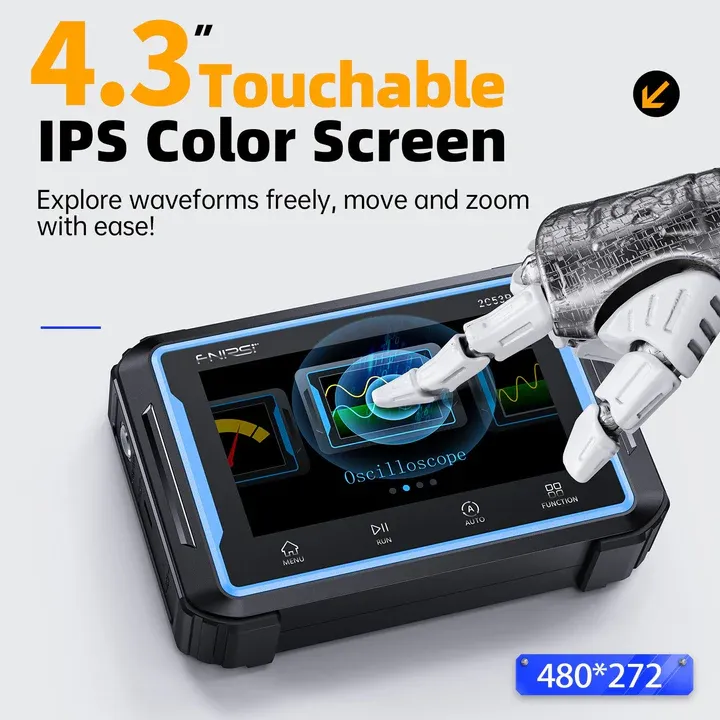

واجهة شاشة لمس 4.3 بوصة: شاشة IPS ملونة عالية السطوع مغطاة بزجاج مقوى متين، بتدعم إيماءات لمس سلسة لضبط المعاملات بسرعة.
أوسيلوسكوب ثنائي القناة: بيوفر عرض نطاق أنالوجي مستقل 50MHz لكل قناة بمعدل أخذ عينات في الوقت الحقيقي حتى 250MSa/s وعمق تخزين 64 كيلوبايت.

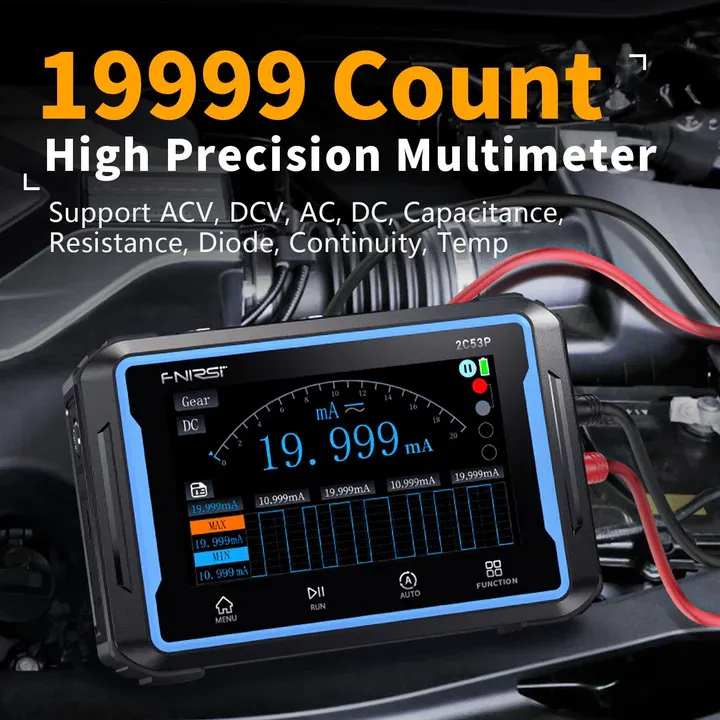

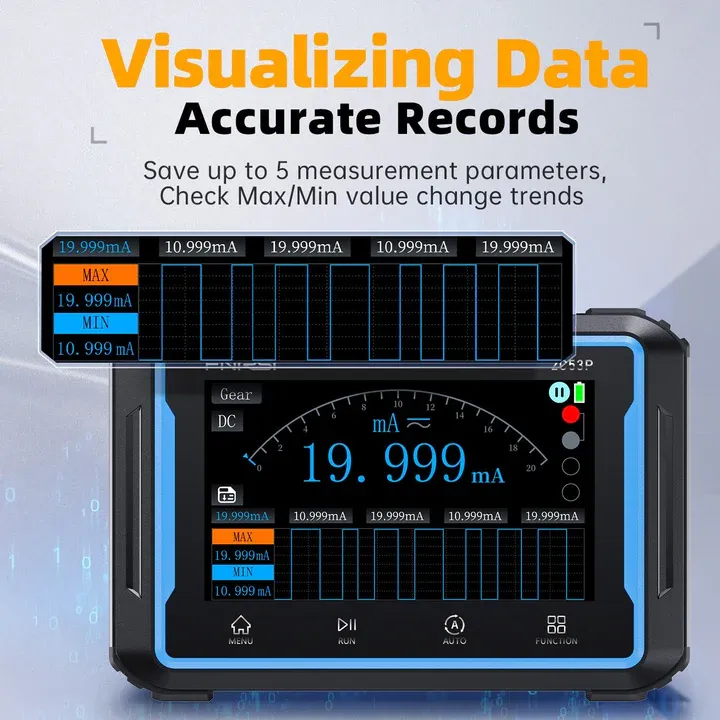

مالتي ميتر True RMS 19,999 عدد: بيوفر قياسات دقيقة 4.5 خانة لنطاقات AC/DC القياسية والسعة والمقاومة والديود والتواصلية والحرارة.
مولّد إشارات DDS 10MHz: بيولّد حتى 12 نوع إشارة (زي موجة جيبية ومربعة وخطوة) بسقف تردد عالٍ 10MHz للموجات الجيبية و5MHz للأشكال الأخرى.

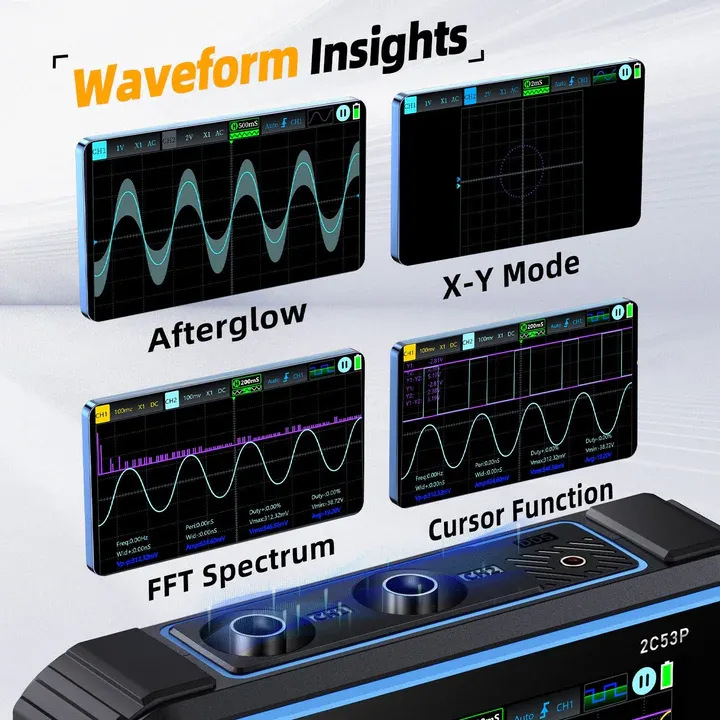

خلاط قنوات رياضي متقدم: بيدعم الحوسبة الجبرية الديناميكية بين القنوات (1+2، 1-2، 1×2، 1/2) مع رسم خرائط طيف FFT مخصص.
احتياطي طاقة متين: مزوّد ببطارية ليثيوم 4000mAh وشحن Type-C عصري، متوازن بشكل مثالي لساعات من العمليات الميدانية بعيداً عن الشبكة.
المواصفات التقنية
المكوّن | المواصفة | القيمة |
|---|---|---|
عام | الماركة / الموديل | FNIRSI / 2C53P |
الشاشة | IPS ملونة لمس 4.3 بوصة (480×272 بكسل) | |
مساحة التخزين الداخلية | 13 MB (بيدعم تخزين لقطات الشاشة والنقل عبر USB) | |
الباور / البطارية | بطارية ليثيوم 4000mAh / Type-C (5V، 2A) | |
الأبعاد / الوزن | تقريباً 145×98×35 مم / تقريباً 360 جرام | |
أوسيلوسكوب | القنوات / عرض النطاق | 2 قنوات / 50MHz (يشمل مفتاح حد نطاق 20MHz) |
معدل أخذ العينات في الوقت الحقيقي | 250MSa/s | |
عمق التخزين / المقاومة | حتى 64 كيلوبايت / 1MΩ (دقة رأسية 8-bit) | |
القاعدة الزمنية / النطاق الرأسي | 10ns/div إلى 10s/div / 10mV/div إلى 10V/div | |
أقصى جهد مقاس | ±400V (بيدعم توهين 1X / 10X) | |
أوضاع / نوع التريجر | AUTO، Normal، Single / حافة صاعدة أو هابطة | |
أوضاع العرض الرياضي | XY، YT، Scroll / 8 وظائف أساسية + FFT | |
مالتي ميتر | مقياس القياس | True RMS 19,999 عدد |
أقصى جهد DC / AC | DC: 1000.0V (±0.5%+3) / AC: 760.0V (±1%+5) | |
أقصى تيار DC / AC | 9.999A (أقصى انحراف دقة: ±1.5%+3) | |
نطاق المقاومة | 199.99Ω حتى 19.999MΩ | |
نطاق السعة | 9.999nF حتى 99.99mF | |
نطاق الحرارة | -55°C إلى 1300°C (-67°F إلى 2372°F) | |
مولّد الإشارات | القنوات / التردد | 1 قناة / جيبية: 0-10MHz / أشكال أخرى: 0-5MHz |
سعة المخرج | 0.1V إلى 3.0V (Duty Cycle الموجة المربعة: 0-100%) | |
أنواع أشكال الموجات | 12 شكل (جيبية، مربعة، منشارية، نصف/كاملة، Sync، وغيرها) |
الاستخدامات الرئيسية
تشخيص الدوائر الإلكترونية في الوقت الحقيقي والبروتوتايب وتشخيص سينسورات السيارات.
تطوير فيرموير الأنظمة المدمجة وتتبع اللوجك وتحليل تموّج/ضوضاء الإشارة.
اختبار دوائر مكبرات الصوت وتتبع الإشارات ومعالجتها باستخدام مصدر DDS المدمج.
المختبرات الهندسية التعليمية وعروض التدريب التقني والخدمات الميدانية الاحترافية.

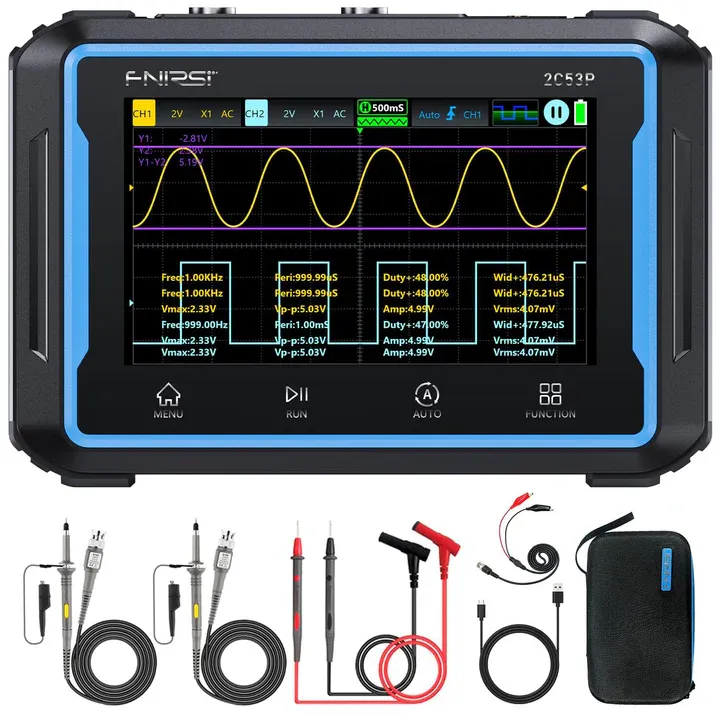

محتويات العبوة
1× مضيف جهاز FNIRSI 2C53P التابلت 3 في 1 بشاشة لمس
2× بروبات أوسيلوسكوب سلبية 1X/10X مطابقة
1× طقم خيوط قياس بمشابك تمساح
1× طقم بروبات مالتي ميتر احترافية
1× كابل داتا/شحن USB Type-C
1× دليل المستخدم
1× علبة تعبئة واقية
