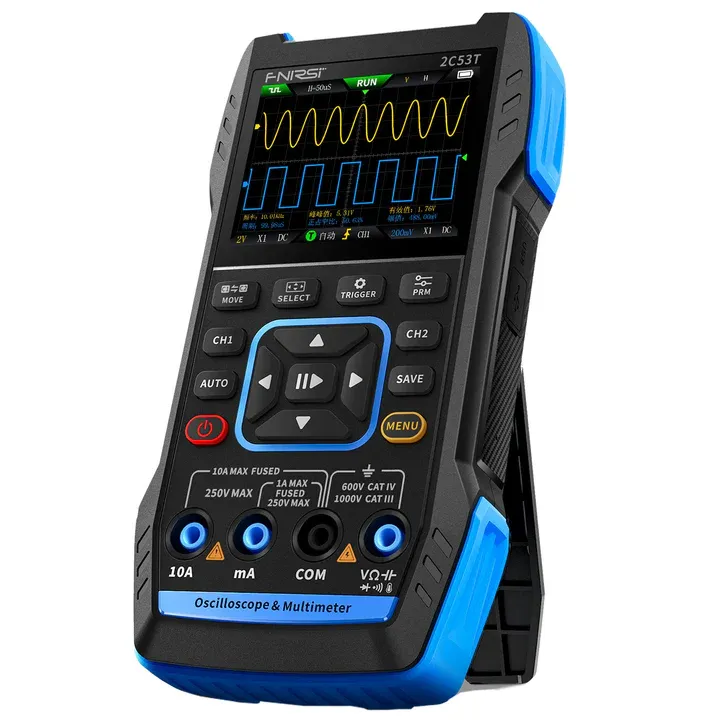

أوسيلوسكوب فنيرسي محمول 3 في 1 50 ميجاهرتز مع مالتي ميتر ومولّد إشارات موديل: 2C53T
المنتج ده خلص من الفرع حالياً، فمش هينفع نزود الكمية.
يُشترى معاً عادةً
هذا المنتج
أوسيلوسكوب فنيرسي محمول 3 في 1 50 ميجاهرتز مع مالتي ميتر ومولّد إشارات موديل: 2C53T
عن هذا المنتج

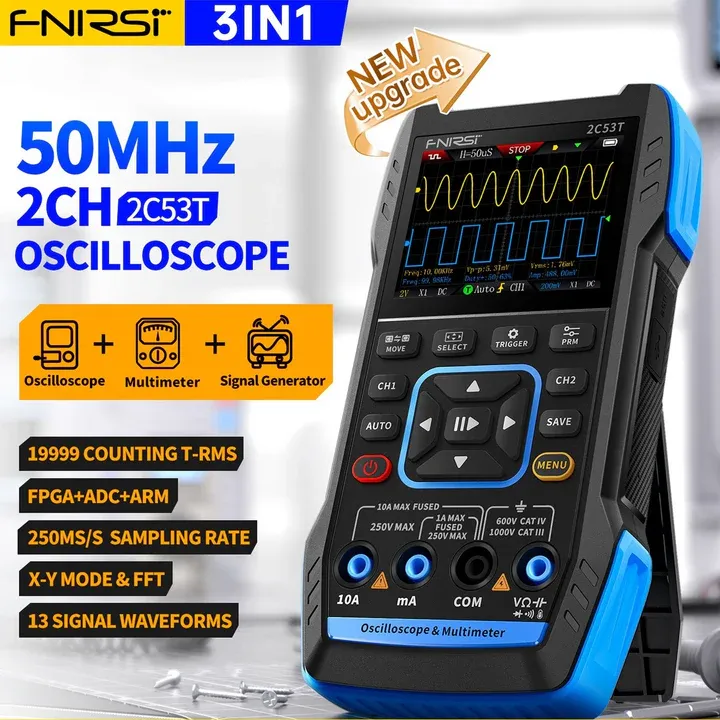

أوسيلوسكوب FNIRSI 2C53T المحمول 3 في 1 (50MHz / 250MS/S)
الـ FNIRSI 2C53T هو جهاز قياس محمول متقدم 3 في 1 مصمم للتشخيص الاحترافي للدوائر والبحث والتطوير والصيانة الميدانية المتنقلة. مبني على معمارية هاردوير عالية السرعة FPGA + ARM + ADC، هذا الجهاز المحمول بيدمج أوسيلوسكوب رقمي ثنائي القناة 50MHz ومالتي ميتر True RMS 19,999 عدد عالي الدقة ومولّد إشارات DDS متعدد الاستخدامات في علبة مضغوطة واحدة. مزودة بشاشة ملونة عالية الدقة 2.8 بوصة وموديول حماية مدمج قوي من الجهد العالي، بتوفر تحليل موجات مستقر وتشخيصات كهربائية أينما كان عملك.

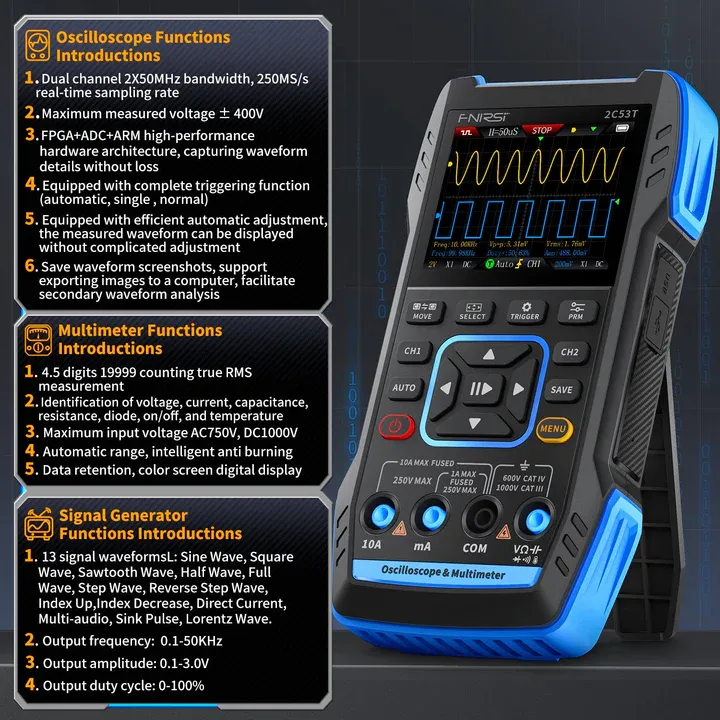

المميزات الرئيسية
محطة اختبار 3 في 1: بتجمع أوسيلوسكوب ومالتي ميتر 4.5 خانة ومولّد إشارات لتحسين مجموعات المنضدة والميدان.

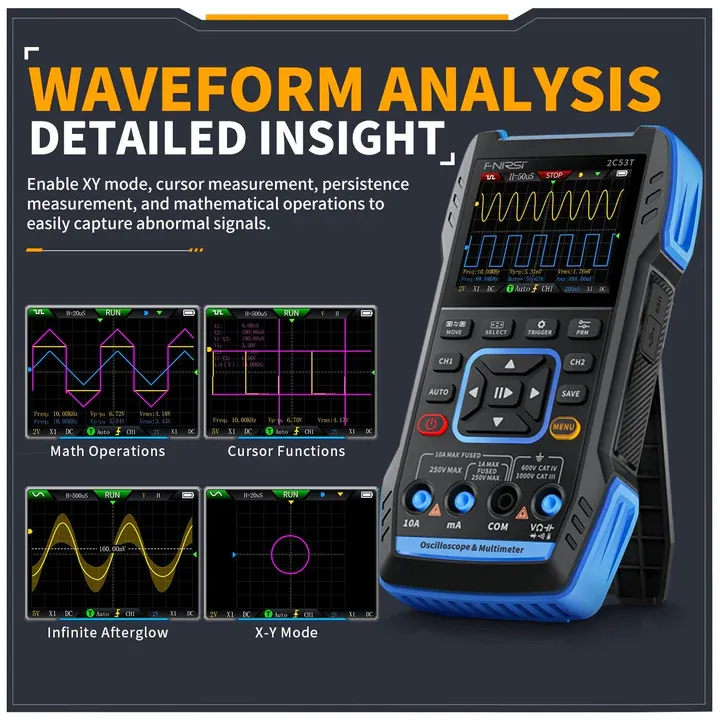

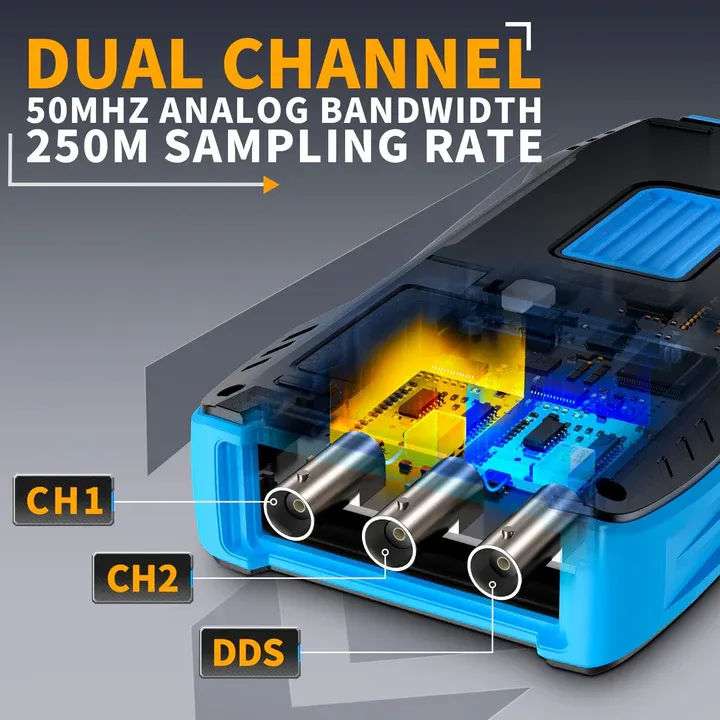

أداء أوسيلوسكوب محسّن: بيوفر معدل أخذ عينات 250 MS/s وعرض نطاق أنالوجي مستقل 50 MHz لكل قناة، بيدعم وضع XY وتحليل FFT والاستمرارية اللانهائية.

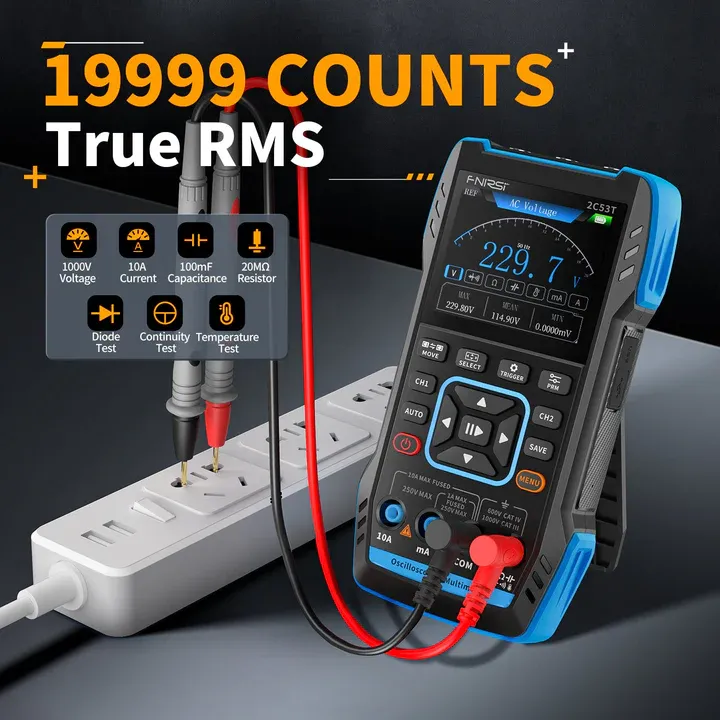

مالتي ميتر True RMS 19,999 عدد: بيوفر قراءات 4.5 خانة دقيقة لجهد/تيار AC/DC والمقاومة والسعة واختبار الديود والتواصلية والحرارة.
مولّد DDS بـ 13 موجة: مولّد إشارات مدمج بيخرج 13 نوع إشارة مميز (منها موجة جيبية وموجات خطوة وموجات Lorentz) مع ضبط دقيق بخطوات 1Hz.

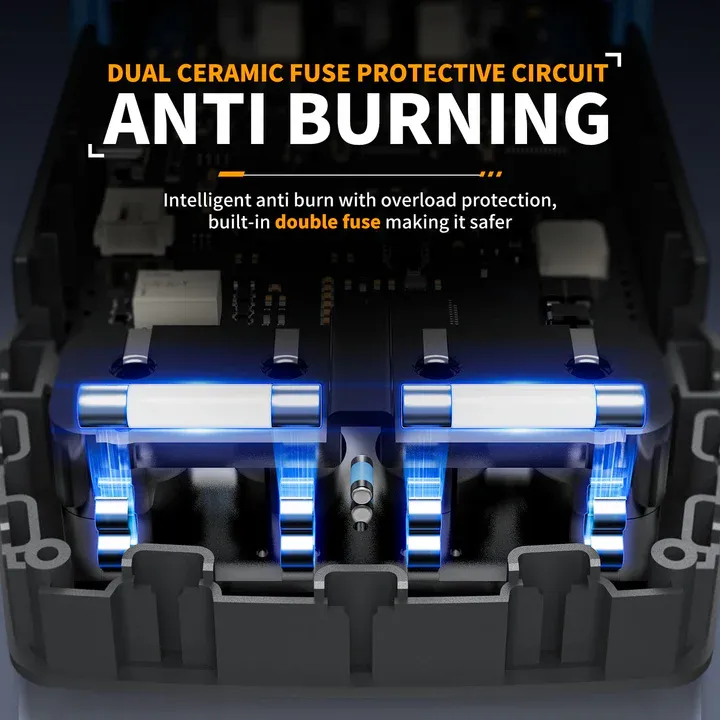

تصدير الموجات وسلامة الهاردوير: حماية مدمجة من الجهد العالي حتى ±400V مع دعم كامل للقطة الشاشة والعرض الداخلي وتصدير الصور عبر USB.
المواصفات
المواصفة | القيمة |
|---|---|
الماركة | FNIRSI |
الموديل | 2C53T |
شاشة العرض | شاشة ملونة HD 2.8 بوصة |
الدقة | 320×240 |
مواصفات الشحن | TYPE-C (5V/1A) |
البطارية | بطارية ليثيوم 3000mAh |
الوظائف المدعومة | أوسيلوسكوب، مولّد إشارات، مالتي ميتر |
وقت الاستعداد | 6 ساعات (الحد الأقصى النظري للمعمل) |
اللغة | صيني وإنجليزي |
الأبعاد | 167×89×35 مم |
القنوات | ثنائي القناة |
معدل أخذ العينات | 250 MS/s |
عرض النطاق الأنالوجي | 50 MHz (ثنائي القناة مستقل 50 MHz) |
عمق التخزين | 1 Kpts |
المقاومة | 1 MΩ |
نطاق القاعدة الزمنية | 10 ns إلى 20 s |
الحساسية الرأسية | 10 mV/div إلى 10 V/div (x1) |
أقصى جهد مقاس | ±400V |
وضع التريجر | AUTO / Normal / Single |
نوع التريجر | حافة صاعدة، حافة هابطة |
وضع العرض | Y-T / Rolling / X-Y |
طريقة الكابلينج | AC / DC |
الاستمرارية | OFF، 500ms، 1s، ∞ |
الرياضيات | 8 عمليات أساسية + FFT |
حفظ لقطة الموجة | مدعوم |
تصدير صور الموجات | مدعوم |
قياس الكيرسور | مدعوم |
الاستضاءة اللانهائية | مدعوم |
13 شكل موجة إشارات | موجة جيبية، موجة مستطيلة، موجة منشارية، نصف موجة، موجة كاملة، موجة خطوة موجبة، موجة خطوة عكسية، ارتفاع أسي، انخفاض أسي، DC، متعدد الصوت، نبضة Sinker، موجة Lorentz |
تردد المخرج | 0 إلى 50 kHz |
سعة المخرج | 0 إلى 3V |
Duty Cycle المخرج | 0 إلى 100% |
جهد DC (نطاقات) | 1.9999V / 19.999V / 199.99V / 1000V |
جهد AC (نطاقات) | 1.9999V / 19.999V / 199.997V / 750.0V |
تيار DC (نطاقات) | 19.999mA / 199.99mA / 1.9999A / 9.999A |
تيار AC (نطاقات) | 19.999mA / 199.99mA / 1.9998A / 9.999A |
المقاومة (نطاقات) | 19.999MΩ / 1.9999MΩ / 199.99kΩ / 19.999kΩ |
السعة (نطاقات) | 999.9µF / 99.99µF / 9.999µF / 999.9nF / 99.99nF / 9.999nF / 9.999mF / 99.99mF |
الحرارة | (-55 إلى 1300°C) / (-67 إلى 2372°F) |
اختبار الديود | نعم |
الاستخدامات الرئيسية
تشخيص الدوائر الإلكترونية الاحترافي والبروتوتايب وR&D الهاردوير.
تطوير فيرموير الأنظمة المدمجة واختبار إشارات التواصل.
تشخيص إلكترونيات السيارات ورسم خرائط السينسورات وتشخيص مصادر الباور.
الصيانة الصناعية وتشخيص الدوائر الصوتية والمختبرات الإلكترونية التعليمية.

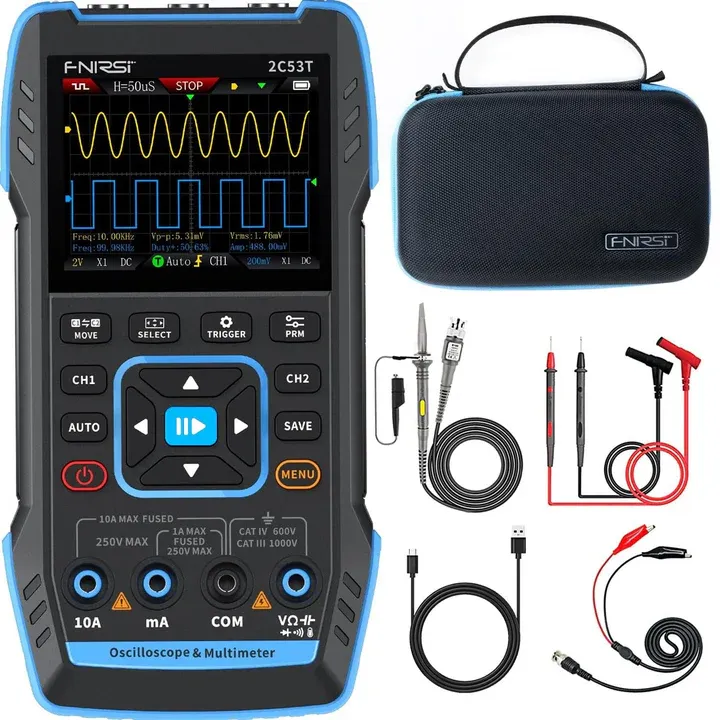

محتويات العبوة
1× مضيف FNIRSI 2C53T متعدد الأجهزة
1× بروب أوسيلوسكوب سلبي P6100 10X
1× طقم خيوط قياس بمشابك تمساح
1× طقم بروبات مالتي ميتر احترافية
1× كابل شحن USB Type-C
1× حقيبة تخزين متينة
1× دليل المستخدم
