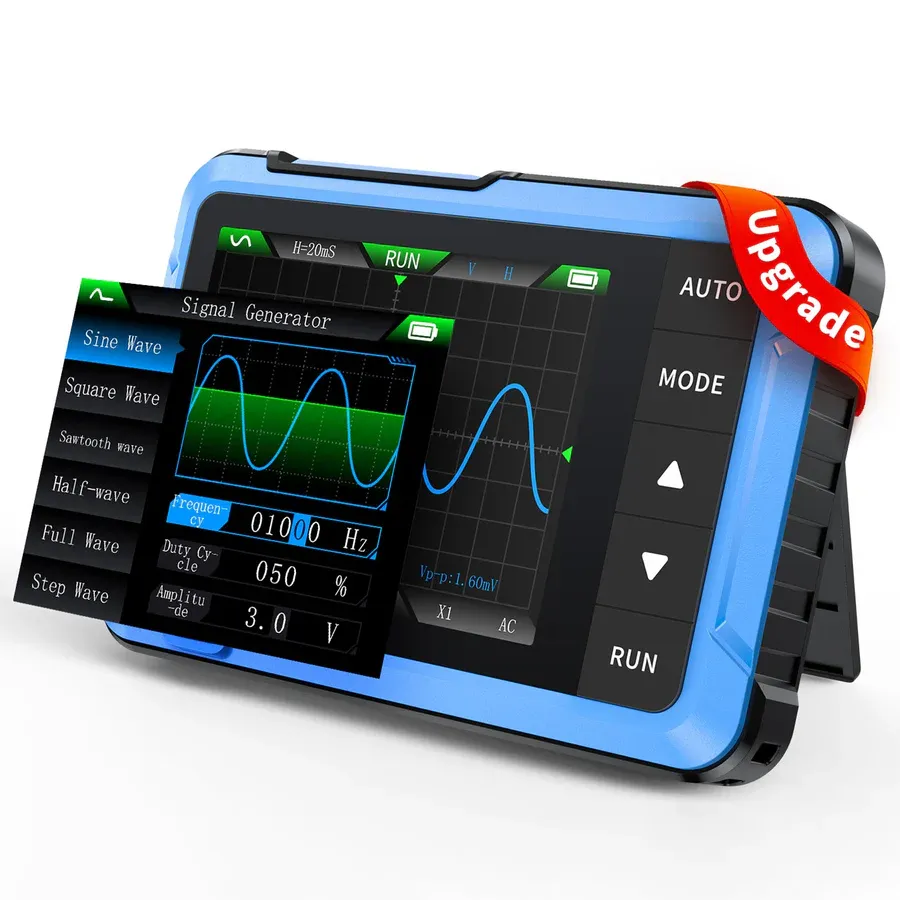

أوسيلوسكوب فنيرسي رقمي يدوي صغير 10 ميجاهرتز مع مولّد إشارات موديل: DSO-510
المنتج ده خلص من الفرع حالياً، فمش هينفع نزود الكمية.
يُشترى معاً عادةً
.jpg)
هذا المنتج
أوسيلوسكوب فنيرسي رقمي يدوي صغير 10 ميجاهرتز مع مولّد إشارات موديل: DSO-510
عن هذا المنتج
FNIRSI® DSO-510 أوسيلوسكوب رقمي يدوي صغير 10MHz 48MS/S مع مولّد إشارات
الـ FNIRSI® DSO-510 هو أوسيلوسكوب رقمي يدوي محمول مصمم لتوفير تحليل موجات موثوق وقدرات توليد إشارات في حجم مضغوط وخفيف. بدمج أوسيلوسكوب رقمي ومولّد إشارات DDS في جهاز واحد، الـ DSO-510 مناسب للمهندسين الإلكترونيين والطلاب وتقنيي الإصلاح والصنّاعين ومطوري الأنظمة المدمجة.
المميزات الرئيسية

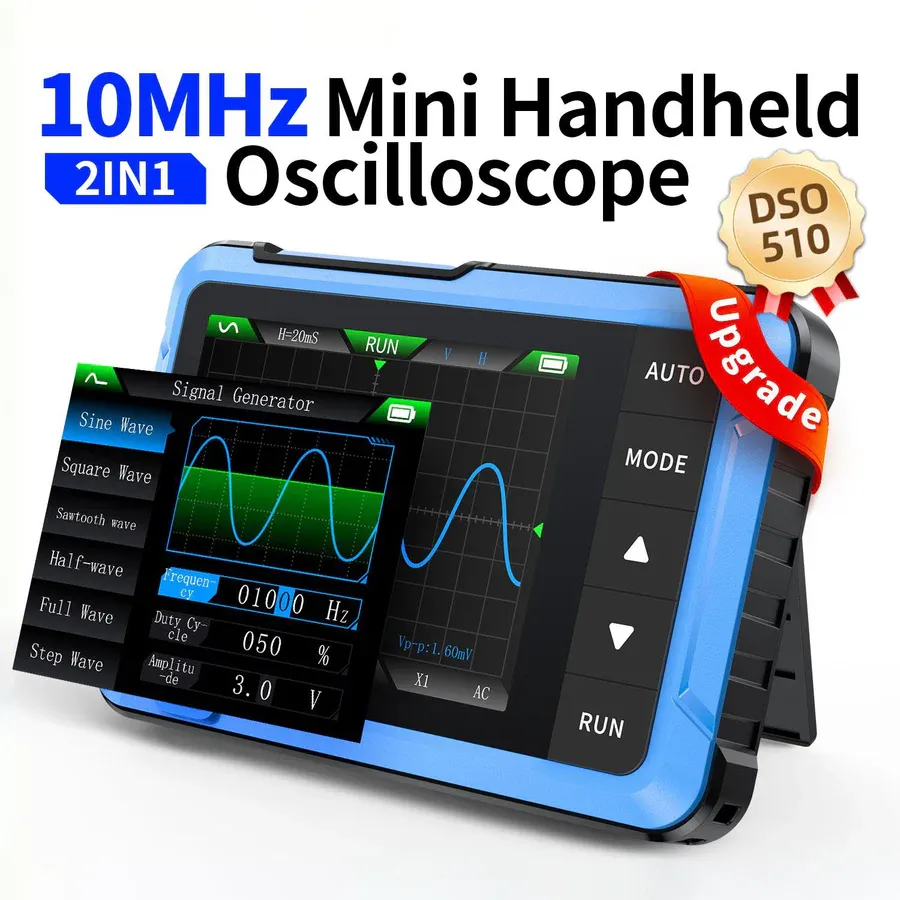

معمارية 2 في 1 محسّنة: بيدمج أوسيلوسكوب تخزين رقمي أحادي القناة 10MHz ومولّد موجات DDS شامل في علبة محمولة لا يتجاوز وزنها 104 جرام.

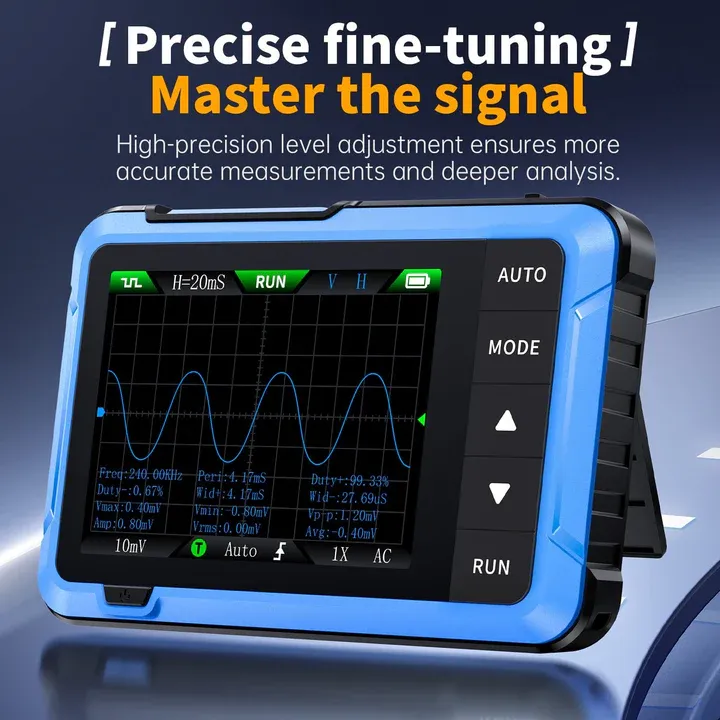

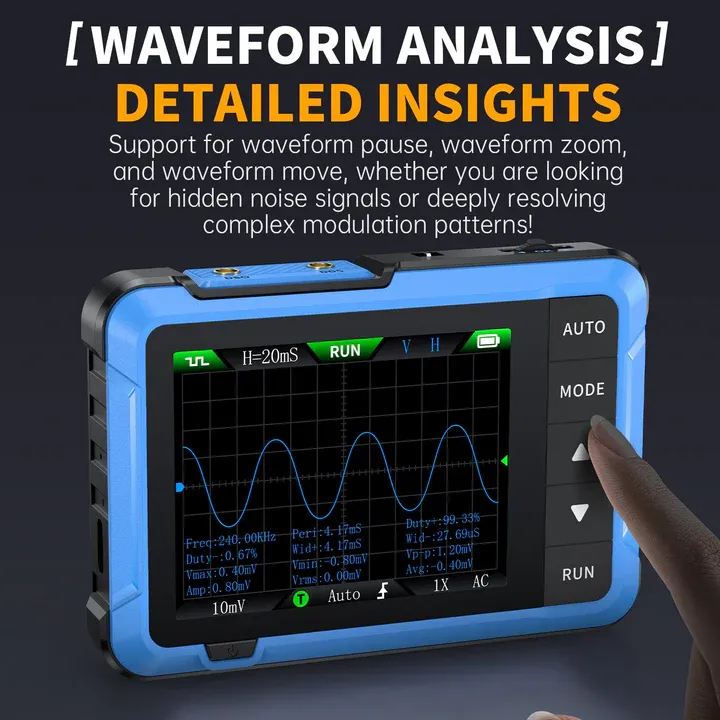

وضع AUTO الذكي بنقرة واحدة: بيلتقط ويُمركز ويُحجّم الموجات تلقائياً فوراً بدون الحاجة لضبط يدوي للقاعدة الزمنية أو كسب الجهد الرأسي.
حماية قوية للمكونات: مزوّد بحماية مدمجة من الجهد العالي آمنة لقياسات الطرفية المباشرة حتى ±400V (باستخدام بروبات توهين 10X).

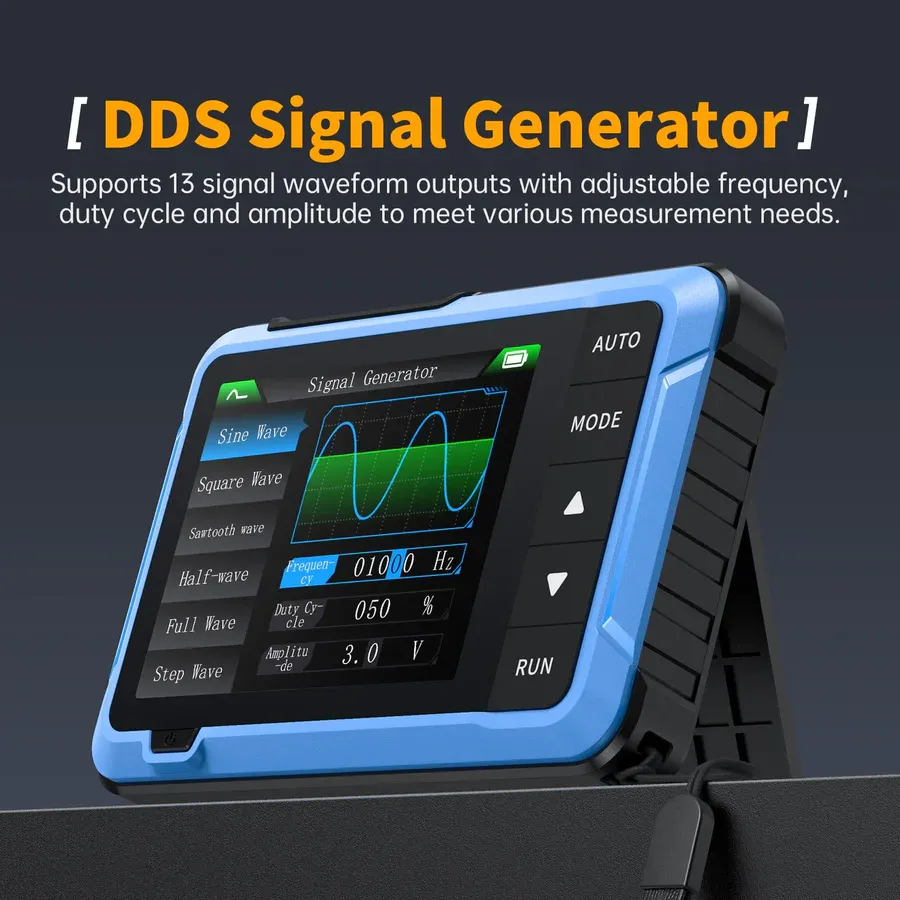

مصدر DDS متعدد الموجات: مولّد الإشارات المدمج بيخرج 13 شكل موجة مميز (منها موجة جيبية ومربعة ومنشارية وخطوة ونبضات أسية) حتى 50kHz.
تحكم كامل في التريجر: مُحمَّل بالكامل بأوضاع تريجر Auto وNormal وSingle مع قابلية ضبط الحافة الصاعدة/الهابطة لعزل نظيف للموجات الأنالوجية الدورية أو العابرات الرقمية المتقلبة.

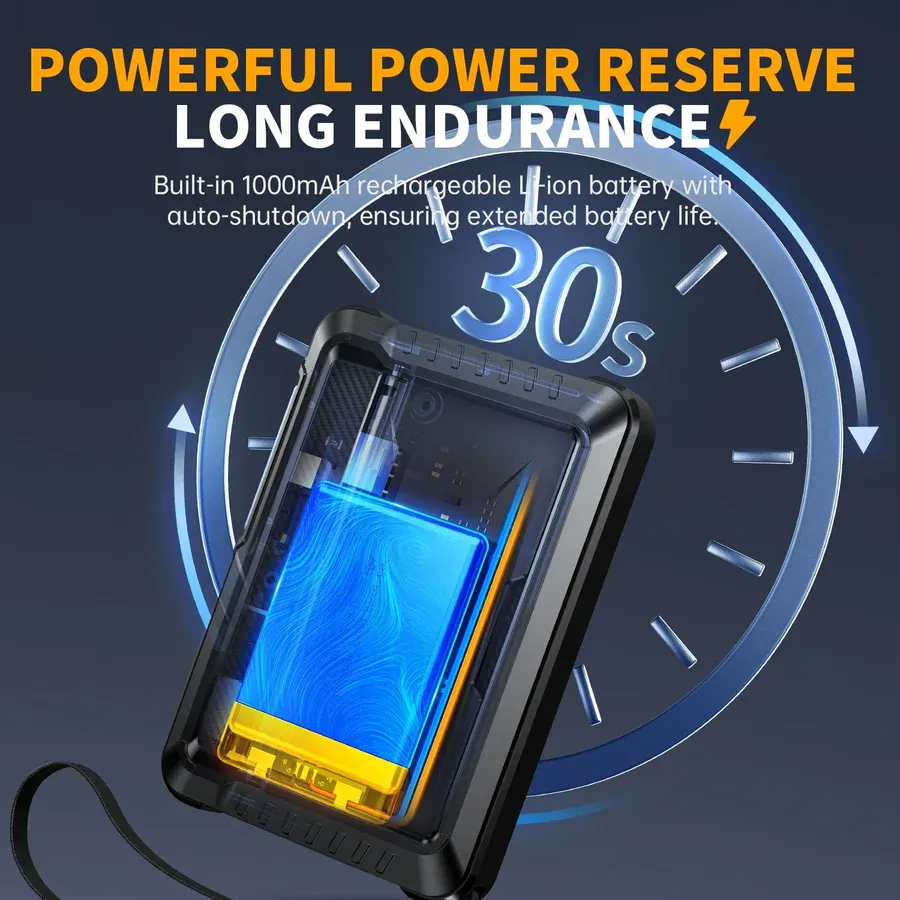

حرية التنقل مع الشحن: مشغّل ببطارية ليثيوم داخلية 1000mAh بتوفر حتى 4 ساعات تشخيص مستمر في الموقع لكل شحنة Type-C..
المواصفات التقنية
المكوّن | المواصفة | القيمة |
|---|---|---|
عام | الماركة / الموديل | FNIRSI / DSO-510 |
شاشة العرض | شاشة LCD ملونة HD 2.8 بوصة (320×240 بكسل) | |
الباور / وقت التشغيل | بطارية ليثيوم 1000mAh / حتى 4 ساعات استخدام نشط (Type-C 5V/1A) | |
الأبعاد / الوزن | 99×68.3×19.5 مم / 104 جرام | |
خيارات لغة الواجهة | إنجليزي / صيني | |
أوسيلوسكوب | القنوات / عرض النطاق | 1 قناة / عرض نطاق أنالوجي 10MHz |
معدل أخذ العينات في الوقت الحقيقي | 48 MS/s | |
الحساسية الرأسية | 10mV/div إلى 20V/div (تدرج 1-2-5 قياسي) | |
نطاق القاعدة الزمنية | 50ns/div إلى 20s/div (تدرج 1-2-5 قياسي) | |
أقصى جهد إدخال | بروب 1X: ±40V (80Vpp) / بروب 10X: ±400V (800Vpp) | |
الكابلينج / المقاومة | AC أو DC / 1MΩ | |
إطار التريجر | أوضاع: AUTO، Normal، Single / حواف: صاعدة، هابطة | |
مولّد الإشارات | خيارات الموجات | 13 نوع (جيبية، مربعة، منشارية، نصف/كاملة، خطوات، DC، وغيرها) |
نطاق تردد المخرج | 0 إلى 50 kHz | |
سعة المخرج / Duty Cycle | 0.1V إلى 3.0V / 0-100% (قابل للضبط للمربعة والمنشارية) |

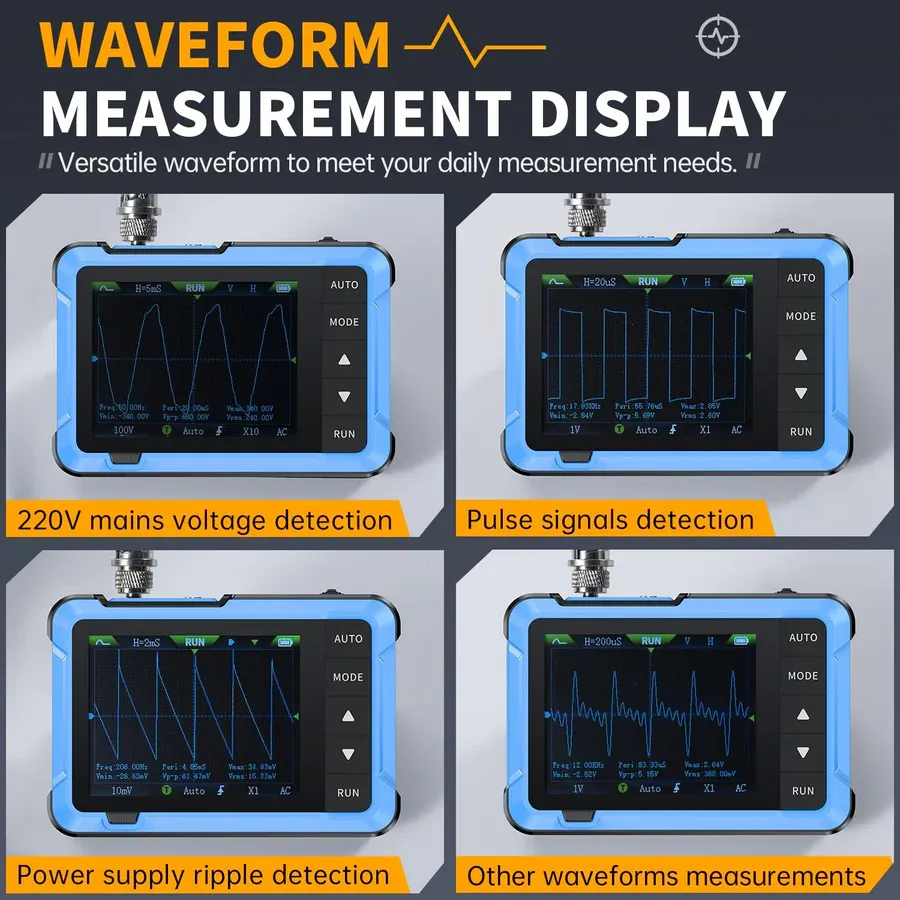

الاستخدامات الرئيسية
نمذجة المايكروكونترولر والأنظمة المدمجة: تتبع ملفات PWM للموتور والتحقق من ترددات الكلوك وتشخيص بنات لوجك اردوينو أو ESP32.
تشخيص الصوت والسينسورات الأساسية: تتبع مسارات مُكبِّر الصوت المُسبَق والتحقق من مسوحات السينسور الأنالوجي للسيارة وتحليل عقد التموّج منخفض التردد.
التدريب التعليمي ومشاريع الصنّاعين: توفير أداة تعليمية سهلة الاستخدام ومحمية بقوة لمختبرات فيزياء الطلاب والمدارس المهنية.
إعادة عمل الخدمة الميدانية المحمولة: توفير جهاز تشخيص خفيف الوزن للتحقق من خطوط الطاقة الميدانية أو مصفوفات شحن الطاقة الشمسية عن بُعد.

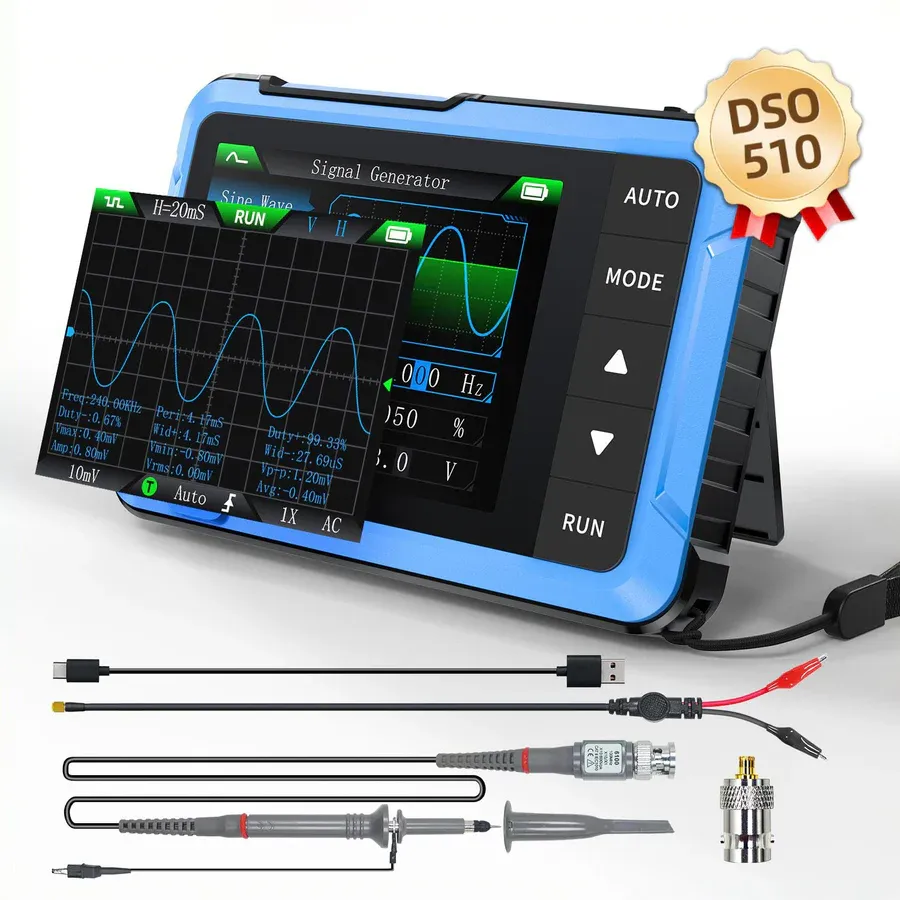

محتويات العبوة
1× وحدة أوسيلوسكوب رقمي يدوي صغير FNIRSI® DSO-510 مع مولّد إشارات.
1× بروب أوسيلوسكوب جهد عالٍ P6100 10:1.
1× خيط اختبار بمشبك تمساح.
1× كابل شحن USB-C.
1× أدابتر باور AC (5V/1A).
1× حمّالة.
1× علبة حماية.
1× دليل الاستخدام (إنجليزي).
