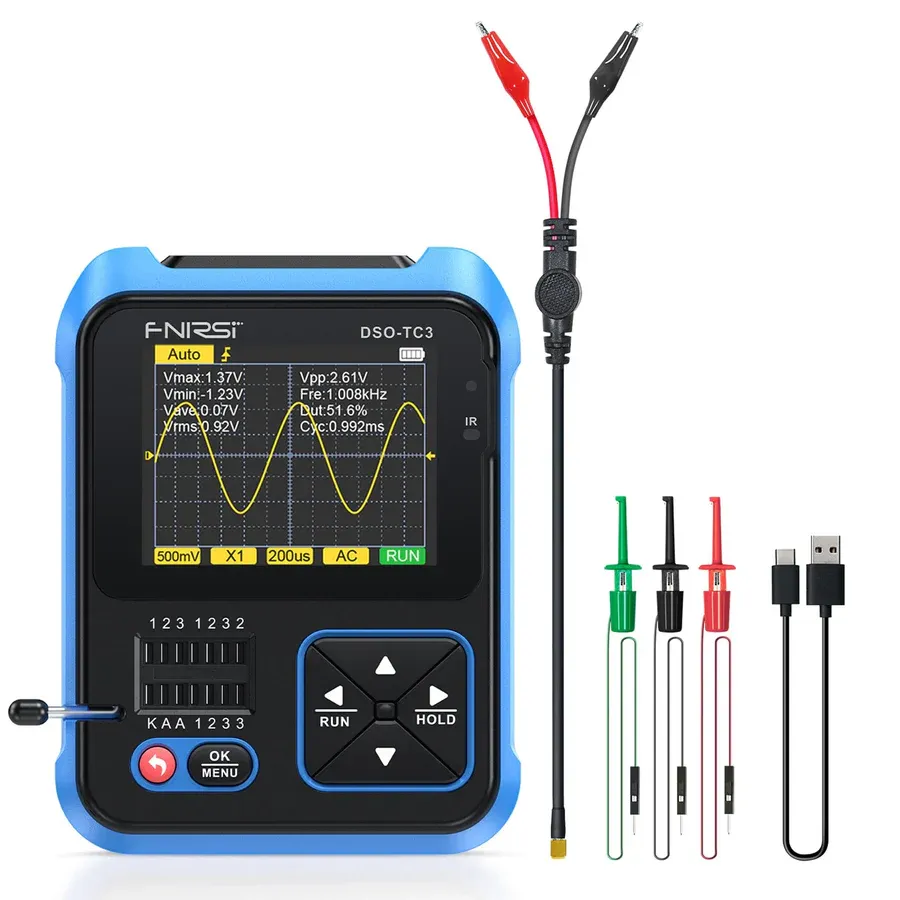

جهاز فنيرسي أوسيلوسكوب وتستر مكونات 3 في 1 موديل: DSO-TC3
المنتج ده خلص من الفرع حالياً، فمش هينفع نزود الكمية.
يُشترى معاً عادةً
هذا المنتج
جهاز فنيرسي أوسيلوسكوب وتستر مكونات 3 في 1 موديل: DSO-TC3
عن هذا المنتج

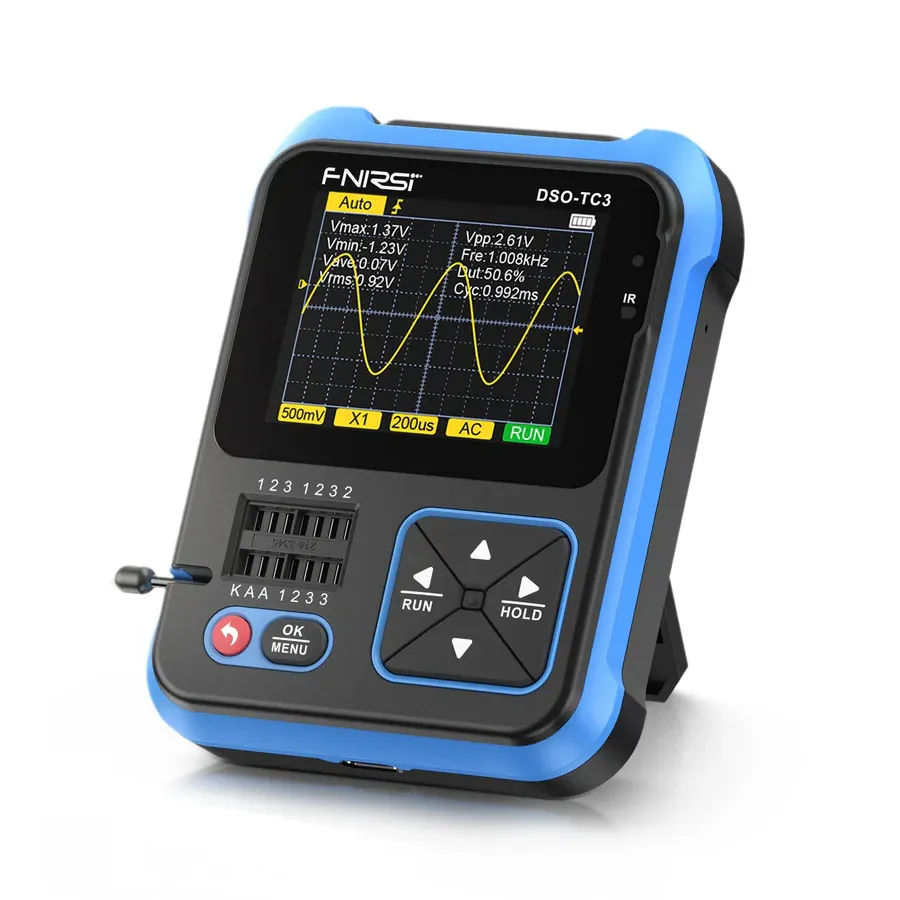

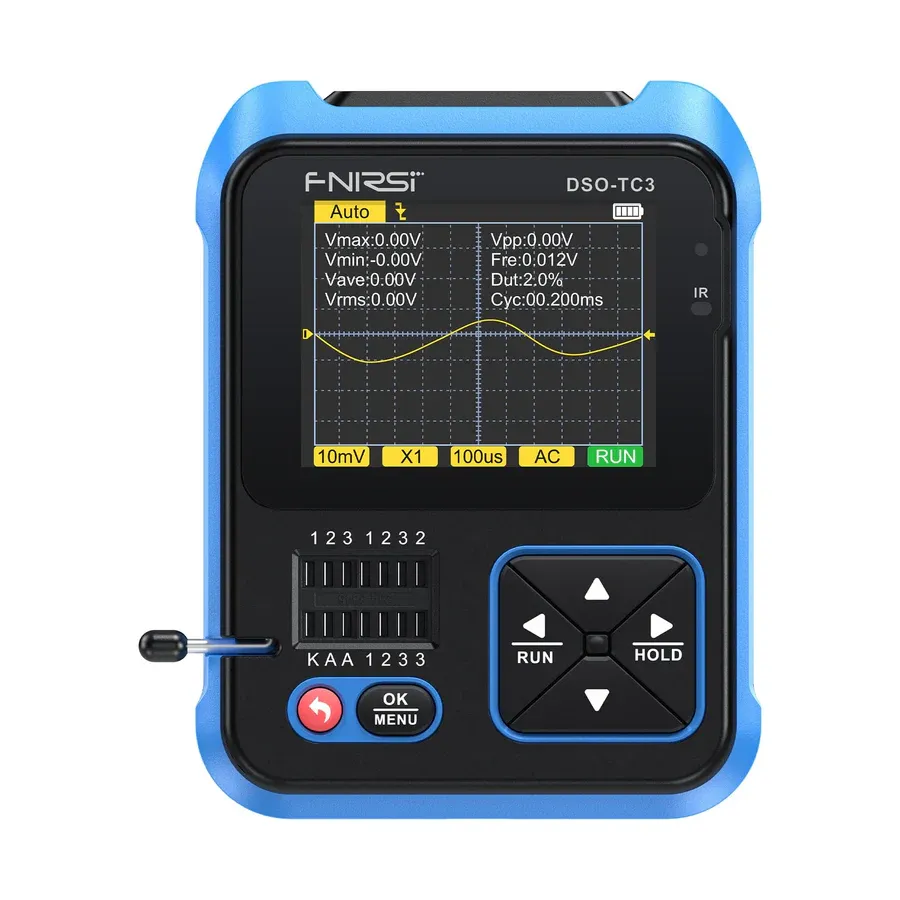

FNIRSI® DSO-TC3 جهاز اختبار متعدد وأوسيلوسكوب محمول 3 في 1
الـ FNIRSI DSO-TC3 هو جهاز اختبار إلكتروني يدوي متعدد الوظائف بيجمع أوسيلوسكوب رقمي ومختبر ترانزيستورات/مكونات ومولّد إشارات في جهاز مضغوط واحد. مصمم للمهندسين الإلكترونيين وتقنيي الإصلاح والطلاب وصنّاع DIY، الـ DSO-TC3 بيوفر قدرات اختبار وقياس متنوعة مناسبة لتشخيص الإلكترونيات وتحديد المكونات وتحليل الإشارات وتشخيص الدوائر. تصميمه المحمول والبطارية القابلة للشحن المدمجة بتجعله مثالياً للعمليات المعملية والميدانية.
المميزات والوظائف الرئيسية
تكامل منضدة 3 في 1: بيدمج أوسيلوسكوباً ومحللاً متقدماً لأشباه الموصلات ومصدر إشارات متعدد الموجات في أداة واحدة تعمل بالبطارية.
أوسيلوسكوب رقمي محمول: بيوفر معدل أخذ عينات في الوقت الحقيقي 10 MS/s وعرض نطاق أنالوجي 500 kHz، مزوّد بالكامل بأوضاع تريجر Auto وNormal وSingle لالتقاط الإشارات الدورية أو العابرة.
مختبر ترانزيستورات/مكونات تلقائي: بيخفّض وقت فرز المكونات لصفر بالتعرف التلقائي على الترانزيستورات NPN/PNP ثنائية القطبية وFETs وMOSFETs وIGBTs والديودات والثايريستورات — مع رسم تعريفات بناتها على الشاشة فوراً.

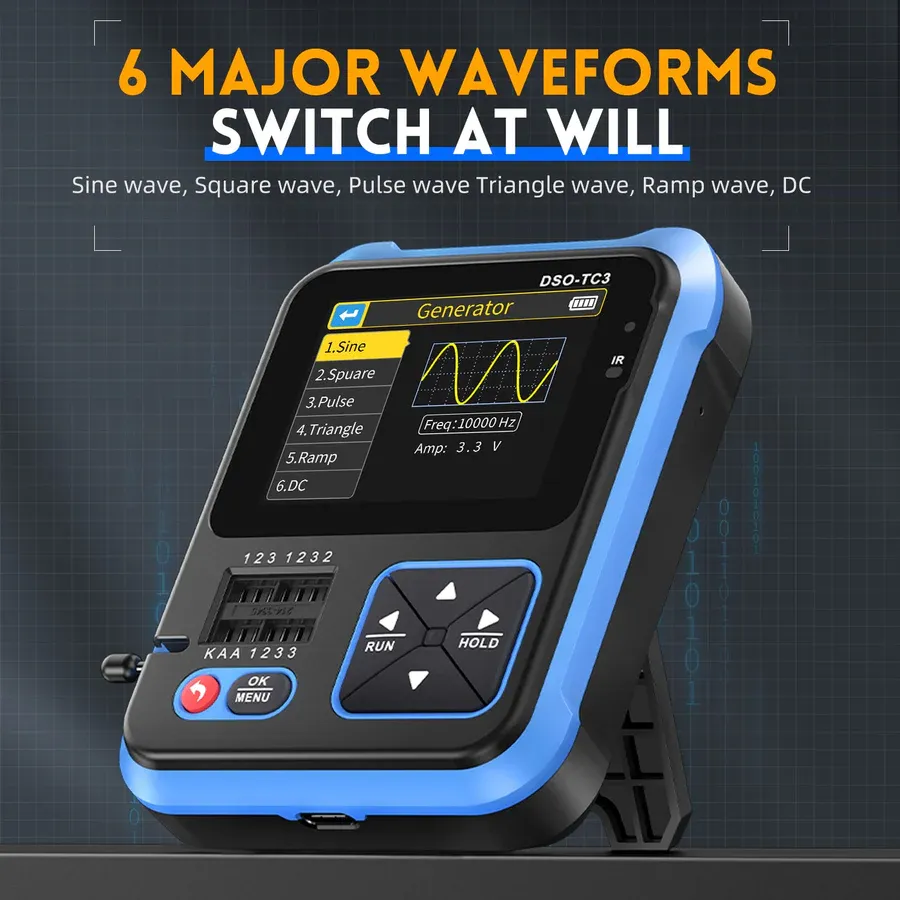

مولّد إشارات موجات DDS: بيولّد ترددات اختبار نظيفة منها موجة جيبية ومربعة ونبضية ومثلثية ومنحدرة وإزاحة DC خالصة لمحاكاة الهاردوير وحقن الدوائر.
تشخيصات متعددة البروتوكولات والسينسورات: يتميز بروتينات اختبار فرعية مساعدة مخصصة للتواصلية الدائرية وقياسات الجهد الخام وضبط مخرج PWM وفك تشفير سينسور الحرارة البيئية مباشرةً إلى جانب محلل ريموت كونترول NEC بالإنفراريد.

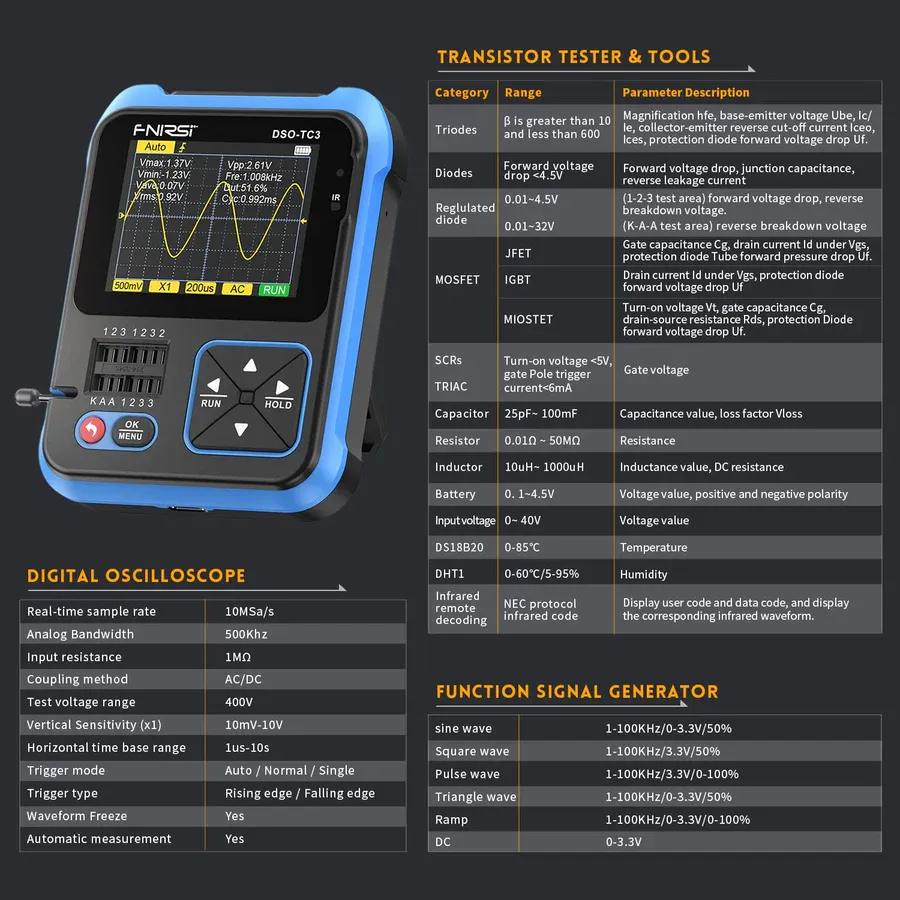

المواصفات
المواصفة | القيمة |
|---|---|
الماركة | FNIRSI |
الموديل | DSO-TC3 |
شاشة العرض | شاشة TFT ملونة 2.4 بوصة، إضاءة خلفية LED |
جهد الإمداد | بطارية ليثيوم قابلة للشحن |
مواصفات الشحن | USB Type-C، +5V |
الأبعاد | 79×103×31 مم |
مواصفات الحامل | حامل قابل للطي متعدد الاستخدامات |
معدل أخذ العينات في الوقت الحقيقي | 10MSa/s |
عرض النطاق الأنالوجي | 500KHz |
مقاومة الإدخال | 1MΩ |
طريقة الكابلينج | AC/DC |
نطاق جهد الاختبار | 400V |
الحساسية الرأسية (x1) | 10mV إلى 10V |
نطاق القاعدة الزمنية الأفقية | 1µs إلى 10s |
وضع التريجر | Auto / Normal / Single |
نوع التريجر | حافة صاعدة / حافة هابطة |
تجميد الموجة | نعم |
القياس التلقائي | نعم |
موجة جيبية | 1-100KHz / 0-3.3V / 50% |
موجة مربعة | 1-100KHz / 3.3V / 50% |
موجة نبضية | 1-100KHz / 3.3V / 0-100% |
موجة مثلثية | 1-100KHz / 0-3.3V / 50% |
منحدر | 1-100KHz / 0-3.3V / 0-100% |
DC | 0-3.3V |
الترايودات | β أكبر من 10 وأقل من 600 |
الديودات | انخفاض جهد أمامي <4.5V |
الديود المنظّم | 0.01 إلى 4.5V (منطقة اختبار 1-2-3) / 0.01 إلى 32V (منطقة K-A-A) |
MOSFET | JFET، IGBT، MOSFET |
SCRs | TRIAC |
جهد التشغيل | <5V، تيار تشغيل القطب الثالث <6mA |
المكثف | 25pF إلى 100mF |
المقاومة | 0.01Ω إلى 50MΩ |
الملف | 10µH إلى 1000mH |
البطارية | 0.1 إلى 4.5V |
جهد الإدخال | 0 إلى 40V |
DS18B20 | 0 إلى 85°C |
DHT11 | 0 إلى 60°C / 5 إلى 95% |
فك تشفير الريموت بالإنفراريد | كود إنفراريد بروتوكول NEC |
التركيب :
الاستخدامات الرئيسية
مشاريع إلكترونيات DIY والصنّاعين: نمذجة شبكات المايكروكونترولر ورسم خريطة العناصر المنطقية الأساسية وتشخيص الدوائر المخصصة.
التحقق من المكونات وفرزها: فحص سريع للترانزيستورات والديودات غير المُسمّاة أو المُنقذة أو البديلة قبل اللحام.
حقن الإشارات ومحاكاة التيليميتري: توليد ترددات ساعة مرجعية ثابتة أو اختبار مسارات الصوت باستخدام مصدر الموجات متعدد الاستخدامات.
المختبرات التعليمية والخدمة الميدانية: توفير طقم تشخيص خفيف وعالي الاستجابة لطلاب الهندسة المهنية والتشخيص خارج الشبكة.
محتويات العبوة
1× جهاز اختبار متعدد وأوسيلوسكوب محمول FNIRSI DSO-TC3.
1× بروب أوسيلوسكوب.
1× مشبك اختبار.
1× كابل شحن USB Type-C.
1× دليل الاستخدام.
