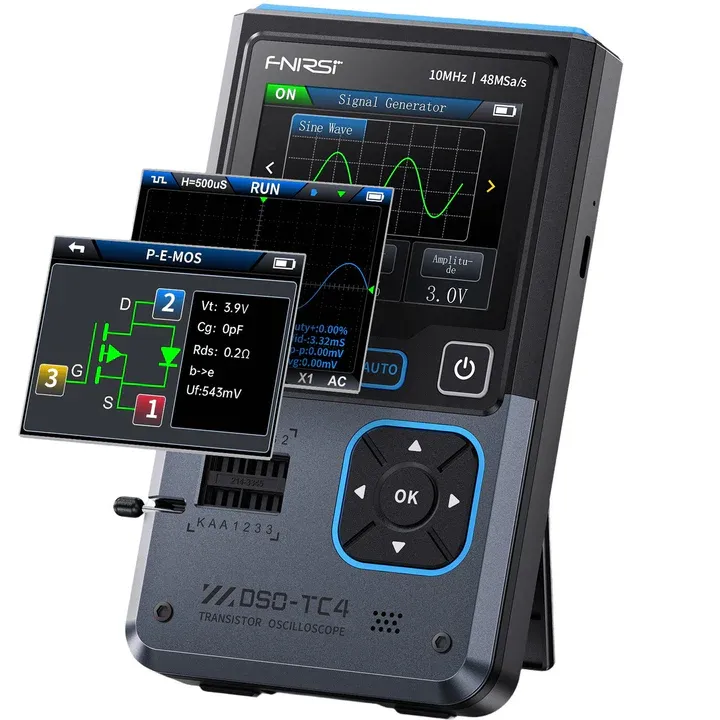

جهاز فنيرسي 3 في 1 أوسيلوسكوب رقمي 10 ميجاهرتز ومختبر ترانزستورات ومولّد إشارات موديل: DSO-TC4
المنتج ده خلص من الفرع حالياً، فمش هينفع نزود الكمية.
يُشترى معاً عادةً
هذا المنتج
جهاز فنيرسي 3 في 1 أوسيلوسكوب رقمي 10 ميجاهرتز ومختبر ترانزستورات ومولّد إشارات موديل: DSO-TC4
عن هذا المنتج

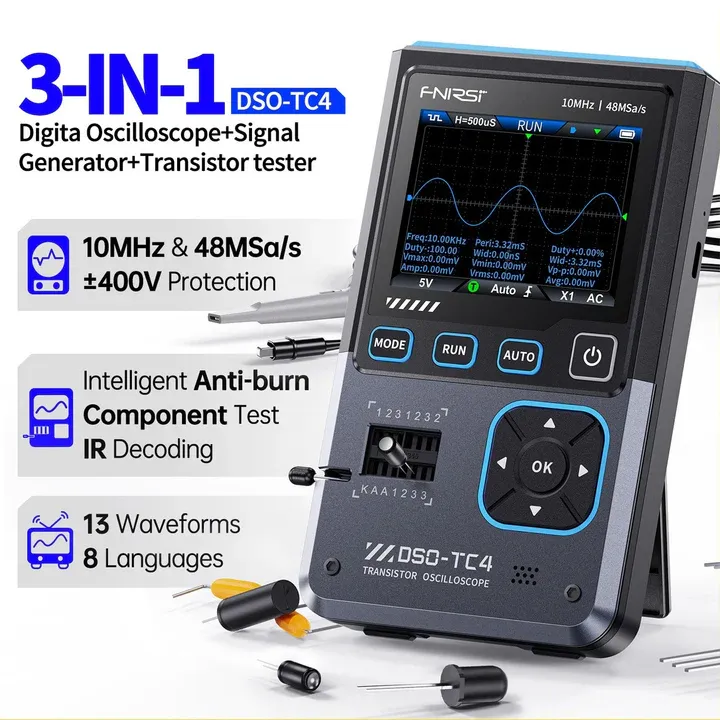

FNIRSI® DSO-TC4 جهاز قياس متعدد يدوي 3 في 1 - أوسيلوسكوب رقمي 10MHz 48MSa/S ومختبر ترانزيستورات ومولّد إشارات
الـ FNIRSI® DSO-TC4 هو جهاز قياس إلكتروني يدوي متعدد الاستخدامات مصمم للمهندسين والتقنيين وهواة الإلكترونيات والمختبرات التعليمية. الجهاز بيدمج ثلاث وظائف أساسية في منصة محمولة مضغوطة، منها أوسيلوسكوب رقمي ومختبر ترانزيستورات/مكونات ومولّد إشارات DDS.
المميزات والوظائف الرئيسية
1. أوسيلوسكوب تخزين رقمي
المعاملات الأساسية: يتميز بعرض نطاق أنالوجي موثوق 10MHz مقروناً بمعدل أخذ عينات في الوقت الحقيقي 48MSa/s ومقاومة إدخال قياسية 1MΩ.
كابلينج ونطاق مرن: بيدعم وضعَي كابلينج AC وDC. بيوفر طيف حساسية رأسية واسع من 10mV/div إلى 10V/div وقاعدة زمنية أفقية تتراوح من 50ns/div حتى 20s/div.
تريجر متقدم: مزوّد بثلاثة أوضاع تريجر قياسية (Auto وNormal وSingle) مع اختيار كشف انتقال جهد حافة صاعدة أو هابطة.
قياسات تلقائية: بيعرض معاملات شاملة فوراً، منها Max وMin وAverage وRMS وPeak-to-Peak (Vpp) وFrequency وPeriod وDuty Cycle.
تجميد والتقاط الموجة: يشمل وظيفة HOLD هاردوير لتجميد الموجات النشطة للفحص التفصيلي بعد الالتقاط وبيدعم تخزين لقطة الشاشة على البوردة.

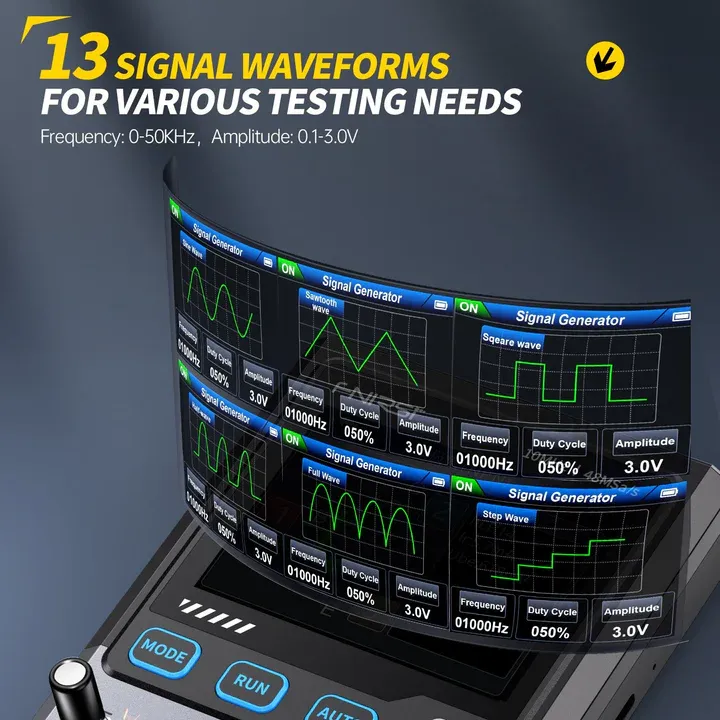

2. مولّد إشارات دالة DDS
مخرج متعدد الموجات: بيولّد 13 شكل موجة كهربائي مميز منها جيبية ومربعة ومثلثية ومنشارية ونبضية وموجات ضوضاء.
معاملات مخرج قابلة للضبط: بيشتغل عبر مدى تردد سلس من 0 إلى 50kHz مع سعة مخرج Peak-to-Peak قابلة للضبط بالكامل تتراوح من 0.1Vpp إلى 3.0Vpp.
3. مختبر مكونات تلقائي

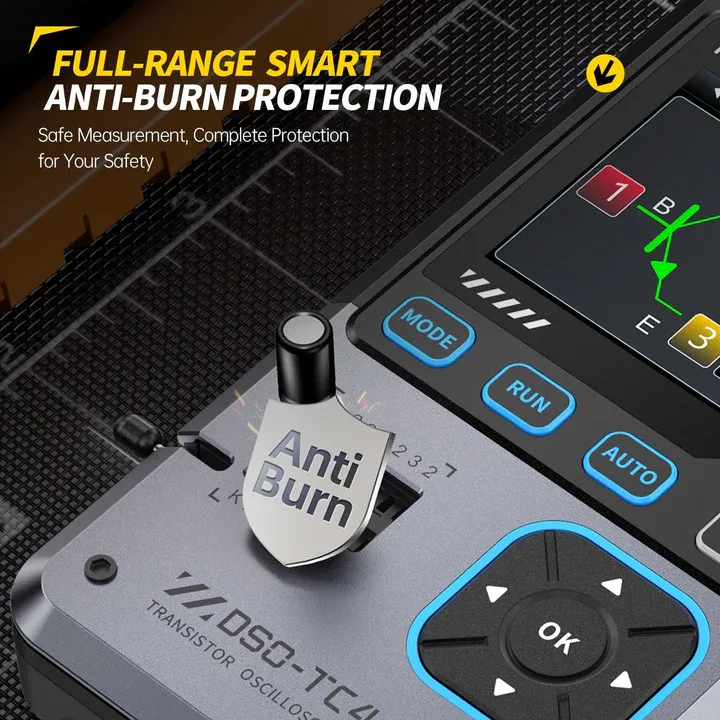

اختبار ذكي فوري: بيتعرف تلقائياً ويرسم توزيع البنات ويختبر مكونات كهربائية منفصلة منها المقاومات والمكثفات والملفات والديودات والترانزيستورات وMOSFETs مباشرةً من الكونسول اليدوي.
المواصفات التقنية
الجهاز/الموديول | المواصفة | القيمة |
|---|---|---|
الهاردوير العام | شاشة العرض | شاشة TFT ملونة 2.8 بوصة (إضاءة خلفية قابلة للضبط) |
الشكل | أداة متعددة يدوية مضغوطة | |
نوع التكامل | 3 في 1 (أوسيلوسكوب، مولّد إشارات، مختبر مكونات) | |
أوسيلوسكوب | عرض النطاق الأنالوجي | 10MHz |
معدل أخذ العينات في الوقت الحقيقي | 48MSa/s | |
مقاومة الإدخال | 1MΩ | |
أوضاع الكابلينج | AC / DC | |
الحساسية الرأسية | 10mV/div إلى 10V/div | |
القاعدة الزمنية الأفقية | 50ns/div إلى 20s/div | |
أوضاع التريجر | Auto، Normal، Single | |
ميول التريجر | حافة صاعدة / حافة هابطة | |
التتبع التلقائي | Max، Min، Avg، RMS، Vpp، Freq، Period، Duty Cycle | |
مولّد الإشارات | مصفوفة الموجات | 13 شكل موجة (محرك DDS) |
نطاق التردد | 0Hz إلى 50kHz | |
سعة المخرج | 0.1Vpp إلى 3.0Vpp (قابل للضبط) |
الاستخدامات الرئيسية
تشخيص هاردوير الأنظمة المدمجة: مثالي لتحليل باصات التواصل وإشارات التوقيت ونبضات كلوك GPIO للمايكروكونترولر.
اختبار وفرز المكونات: اختبار تلقائي فوري للمكونات عند بناء أو إصلاح مصادر الباور أو المكبرات أو بوردات الفلتر.
الإصلاح الميداني والتيليميتري: اختبار تشخيصي محمول للمحولات الميدانية وإلكترونيات السيارات وحلقات التحكم.
المختبرات الأكاديمية والهندسية: إعداد منضدة متكامل مثالي لمختبرات الطلاب ومساحات البروتوتايب وتصميم هاردوير DIY السريع.

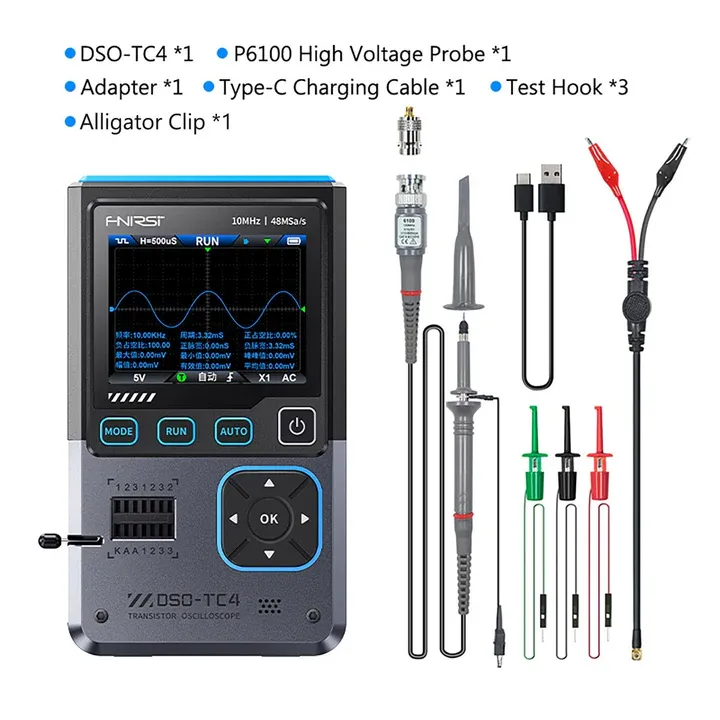

محتويات العبوة
1× وحدة FNIRSI® DSO-TC4 الرئيسية.
1× بروب جهد عالٍ P6100.
1× كابل شحن Type-C.
3× خطاطيف اختبار.
1× مشبك تمساح.
1× أدابتر.
1× دليل الاستخدام.
1× علبة التعبئة.
📁 دليل الاستخدام والفيرموير تحميل
