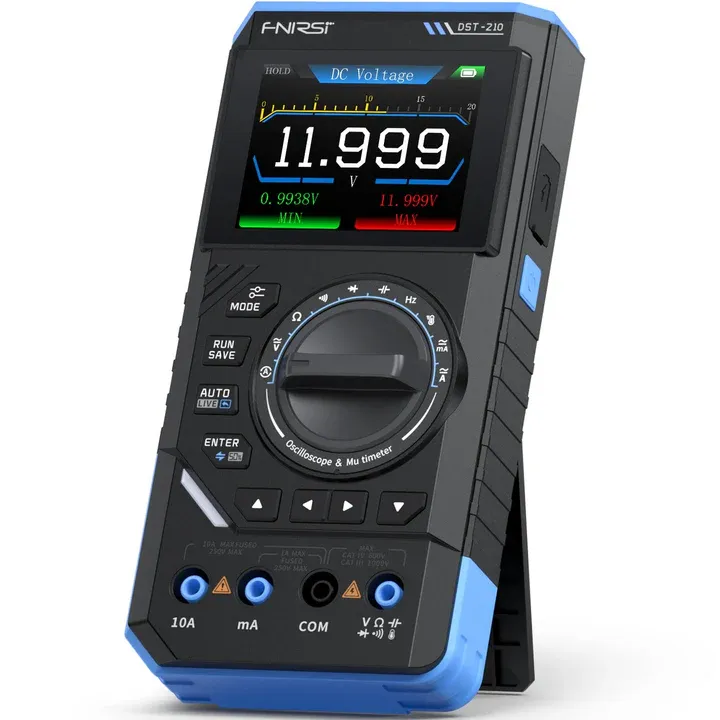

جهاز فنيرسي محمول 3 في 1 مالتي ميتر وأوسيلوسكوب 10 ميجاهرتز ومولّد إشارات موديل: DST-210
عن هذا المنتج

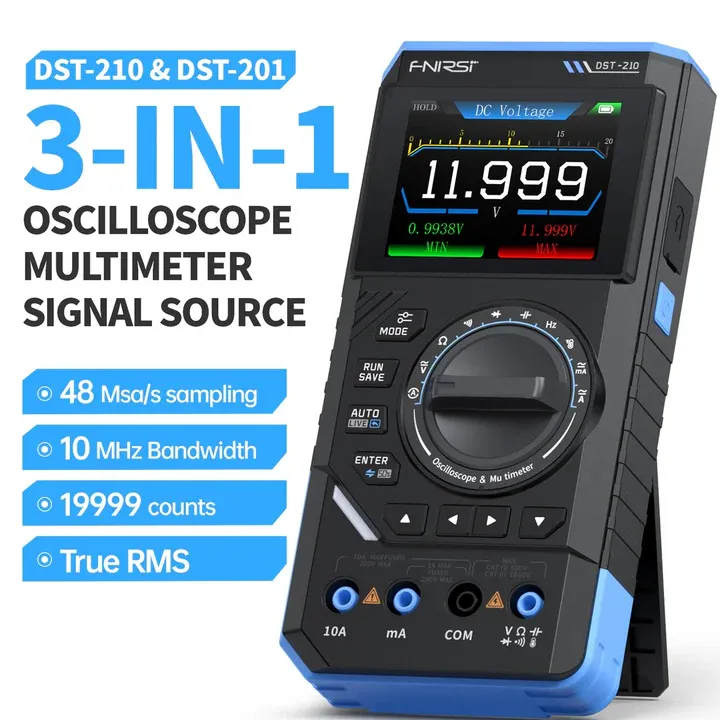

FNIRSI® DST-210 جهاز محمول 3 في 1 - مالتي ميتر وأوسيلوسكوب 10MHz ومولّد إشارات
الـ FNIRSI® DST-210 هو جهاز قياس إلكتروني متعدد الوظائف مضغوط مصمم لتوفير قدرات اختبار متقدمة في حجم محمول. الجهاز بيدمج ثلاثة أدوات أساسية منها أوسيلوسكوب رقمي ومالتي ميتر True RMS ومولّد إشارات DDS، مما يجعله مناسباً للمهندسين الإلكترونيين والتقنيين والطلاب وهواة DIY.
المميزات الرئيسية

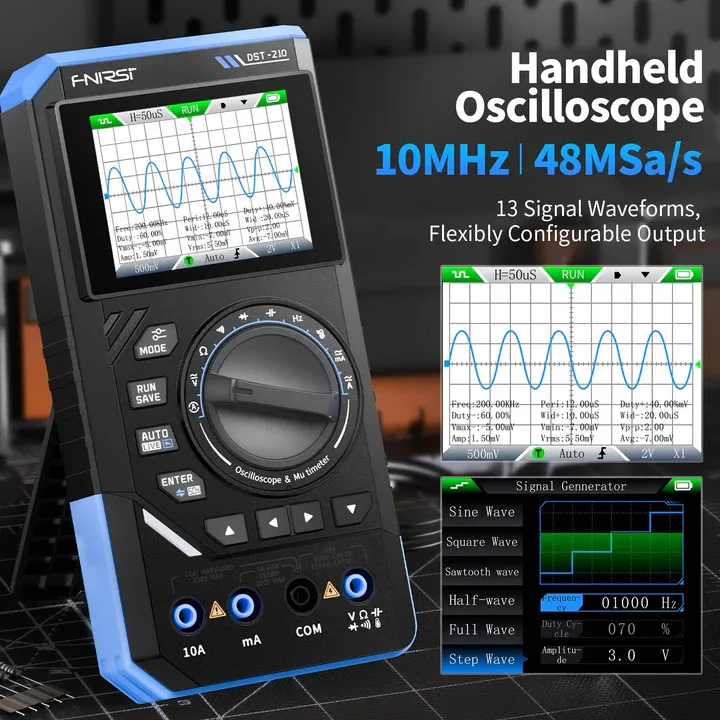

وظيفة أوسيلوسكوب عالي الدقة: الـ DST-201 بيوفر معدل أخذ عينات 5MSa/s وعرض نطاق أنالوجي 1MHz، والـ DST-210 بيوفر معدل أخذ عينات 48MSa/s وعرض نطاق أنالوجي 10MHz لتحليل الموجات. مزوّد بحماية جهد حتى ±400V مناسب لطيف واسع من التطبيقات.
وظيفة مولّد إشارات متعدد الوظائف: بيدعم 13 شكل موجة بنطاق تردد 0-10KHz وجهد مخرج قابل للضبط 3V. التردد والسعة والـ Duty Cycle كلها قابلة للضبط الدقيق.

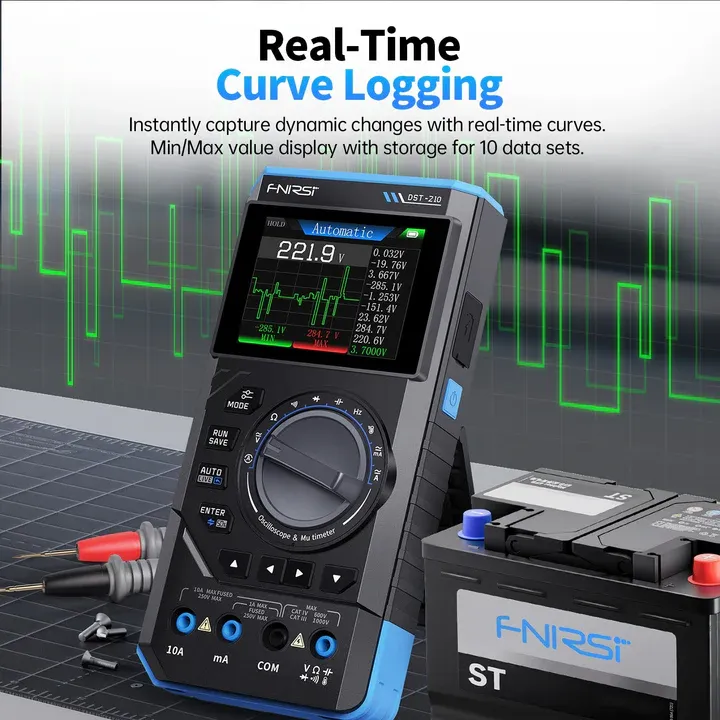

وظيفة مالتي ميتر شاملة: الـ DST-201/210 يشمل وظائف متنوعة منها وضع التسجيل والقياس التلقائي وجهد/تيار AC/DC والمقاومة والسعة والديود/التواصلية والتردد والحرارة وData Hold وكشف الخط الصفري/الناري، مما يوفر وظائف قوية لقياسات متنوعة.

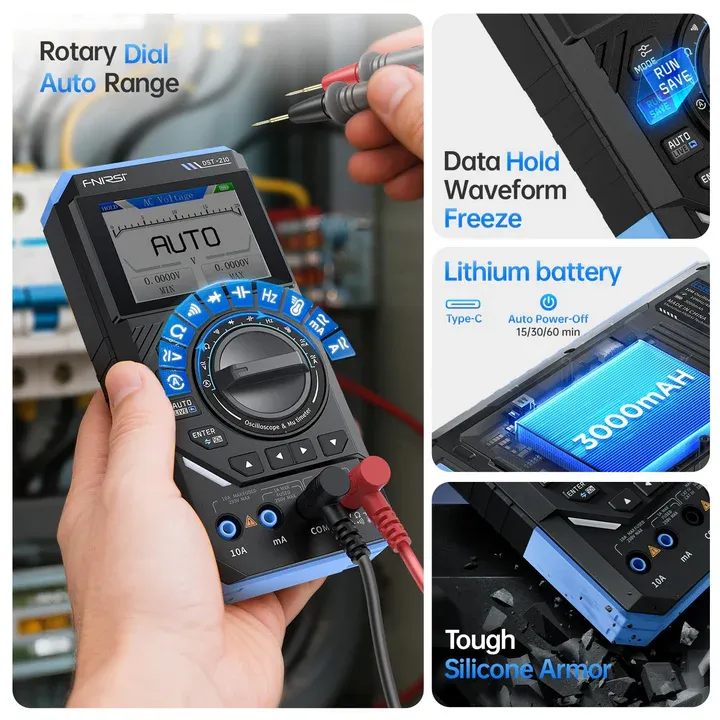

حماية من التحميل الزائد وتصميم محمول: الجهاز مزوّد بحماية من التحميل الزائد وتحذير انخفاض البطارية لمزيد من الأمان. تصميمه المضغوط والخفيف وشاشة TFT ملونة 2.8 بوصة بيضمن عرضاً واضحاً وبديهياً. البطارية القابلة للشحن 3000mAh المدمجة بتدعم حتى 15 ساعة استعداد.
سهل الاستخدام ومتعدد الوظائف: الـ DST-201/210 قوي ومرن وسهل التشغيل، وهو أداة متعددة الوظائف مثالية للمحترفين والمصانع والمدارس والهواة والمستخدمين المنزليين.
المواصفات
المواصفة | القيمة |
|---|---|
الموديل | DST-210 |

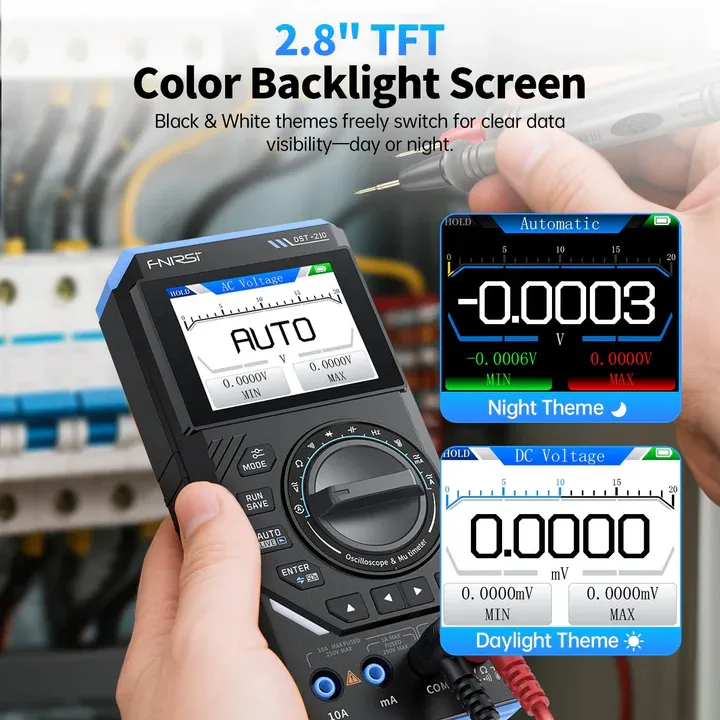

مادة الشاشة | شاشة TFT ملونة 2.8 بوصة |
الإضاءة الخلفية | سطوع قابل للضبط |
مصدر الباور | TYPE-C (5VDC/1A) |
البطارية | 3000mAh |
اللغات | صيني، إنجليزي |
الأبعاد | ≈177.43×87.47×34.5 مم |
الوزن | ≈300 جرام |
معدل أخذ العينات (DST-210) | 48MSa/s |
معدل أخذ العينات (DST-201) | 5MSa/s |
عرض النطاق الأنالوجي (DST-210) | 10MHz |
عرض النطاق الأنالوجي (DST-201) | 1MHz |
مقاومة الإدخال | 1MΩ |
وضع الكابلينج | AC/DC |
نطاق جهد الاختبار (بروب 1:1) | 80Vpp (+40V) |
نطاق جهد الاختبار (بروب 10:1) | 800Vpp (+400V) |
الحساسية الرأسية | 10mV/div إلى 10V/div (x1) |
الإزاحة الرأسية | قابلة للضبط مع مؤشرات |
القاعدة الزمنية الأفقية (DST-210) | 50ns إلى 20s |
القاعدة الزمنية الأفقية (DST-201) | 500ns إلى 20s |
وضع التريجر | Auto / Normal / Single |
نوع التريجر | حافة صاعدة وحافة هابطة |
مستوى التريجر | قابل للضبط مع مؤشرات |

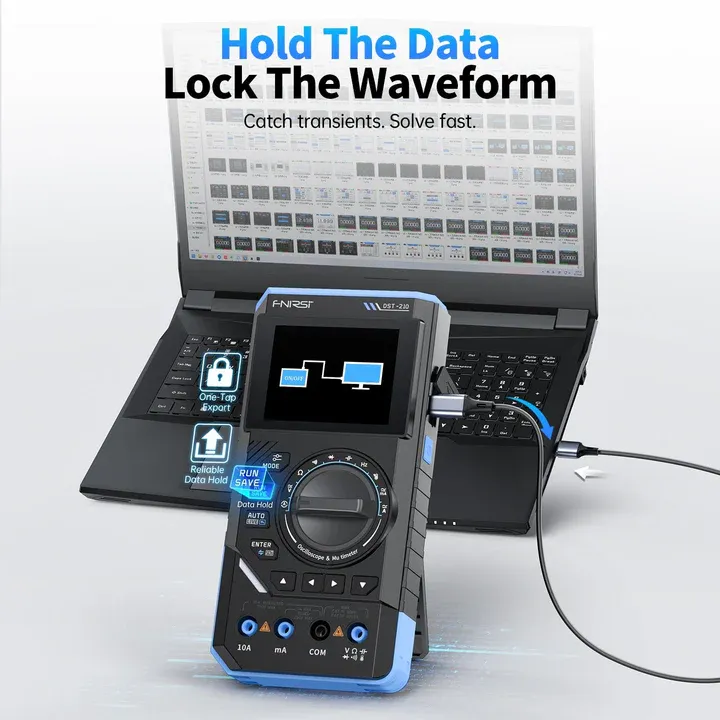

تجميد الموجة | مدعوم (وظيفة HOLD) |
القياس التلقائي | Max، Min، Avg، RMS، VPP، Freq، Period، Duty Cycle |
جهد DC | 1.9999V / 19.999V / 199.99V / 1000V |
جهد AC | 1.9999V / 19.999V / 199.99V / 750.0V |
تيار DC | 19.999mA / 199.99mA / 1.9999A / 9.999A |
تيار AC | 19.999mA / 199.99mA / 1.9999A / 9.999A |
المقاومة | 19.999MΩ / 1.9999MΩ / 199.99kΩ / 19.999kΩ / 1.9999kΩ / 199.99Ω |
السعة | 999.9µF / 99.99µF / 9.999µF / 999.9nF / 99.99nF / 9.999nF / 9.999mF / 99.99mF |
التردد | 9.999MHz / 999.9kHz / 99.99kHz / 9.999kHz / 999.99Hz / 99.99Hz / 9.999Hz |
الحرارة | (-55°C إلى 1300°C) / (-67°F إلى 2372°F) |
الديود / التواصلية | مدعوم |
قياس جهد AC بمسبار واحد (LIVE) | مدعوم |
أشكال الموجات المخرجة | بيدعم 13 نوع مخرج موجة |
تردد الموجة (DST-210) | 0 إلى 50kHz |
تردد الموجة (DST-201) | 0 إلى 10kHz |
Duty Cycle المربعة | 0% إلى 100% (المربعة والمنشارية قابلة للضبط) |
سعة الموجة | 0.1VDC إلى 3.0VDC |
الاستخدامات
تشخيص الدوائر الإلكترونية.
تحليل موجات الأوسيلوسكوب.
تطوير الأنظمة المدمجة.
اختبار اردوينو والمايكروكونترولرات.
صيانة وإصلاح الإلكترونيات.
تجارب المختبرات التعليمية.
توليد أشكال الموجات.
تشخيص إشارات الصوت.
مشاريع إلكترونيات DIY.
اختبار الخدمة الميدانية المحمولة.
تشخيص مصادر الباور.
تحليل الدوائر الأنالوجية والرقمية.
مراقبة إشارات السينسورات.
تطبيقات الصيانة الصناعية.

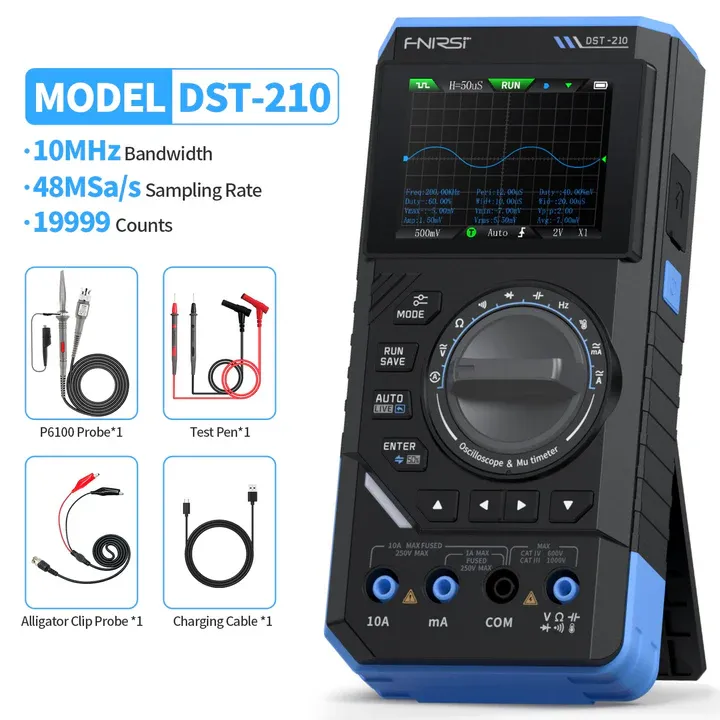

محتويات العبوة
1× DST-210 DMMScope (مالتي ميتر وأوسيلوسكوب ومولّد إشارات 3 في 1 محمول).
1× بروب P6100.
1× خيوط قياس مالتي ميتر.
1× بروب بمشبك تمساح.
1× كابل داتا USB.
1× دليل المستخدم.
1× علبة هدية.
