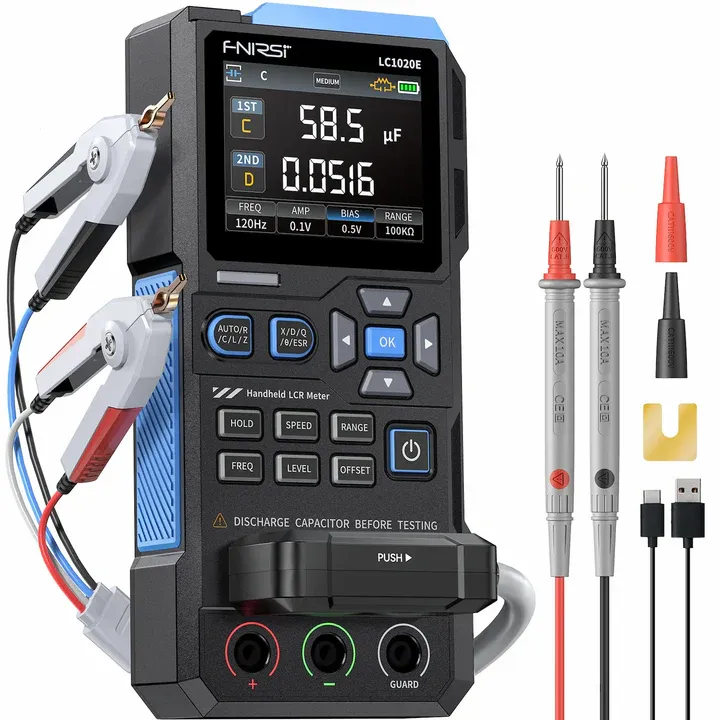

جهاز فنيرسي محمول رقمي عالي الدقة لقياس LCR وESR (جسر) موديل: LC1020E

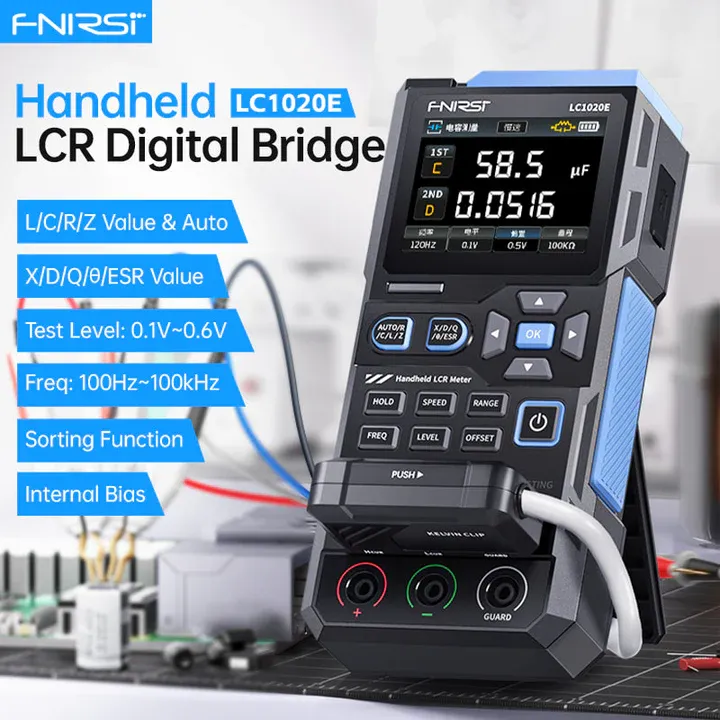

FNIRSI® LC1020E جهاز قياس LCR ESR رقمي يدوي عالي الدقة

FNIRSI® LC1020E هو جهاز قياس LCR محمول وذكي عالي الدقة لاختبار المكونات الإلكترونية، مثالي للمهندسين والتقنيين والهواة. بيدعم قياسات L/Q وC/D وR/D بموديلات سلسلة/تفرع، ومزوّد بشاشة TFT ملونة 2.8 بوصة.

بعتبات مسبقة الضبط وتنبيهات صوتية وبصرية، بيتيح أحكام سريعة للنجاح/الفشل، مما يحسّن اختبار الدفعات ومراقبة الجودة. بيدعم تردد اختبار حتى 100kHz، بيتعامل مع التحليل عالي التردد للملفات والمكثفات والمقاومات. تصميمه المضغوط المشغّل بالبطارية بيتيح قياسات دقيقة وبدون كابلات في أي وقت وأي مكان.

المميزات والوظائف الرئيسية

• تحليلات عالية الدقة بـ 4.5 خانة: بيوفر حتى 10× دقة القراءة مقارنةً بالمالتي ميترات القياسية، بيتتبع تغيرات المكونات الدقيقة حتى أجزاء من الخانة.

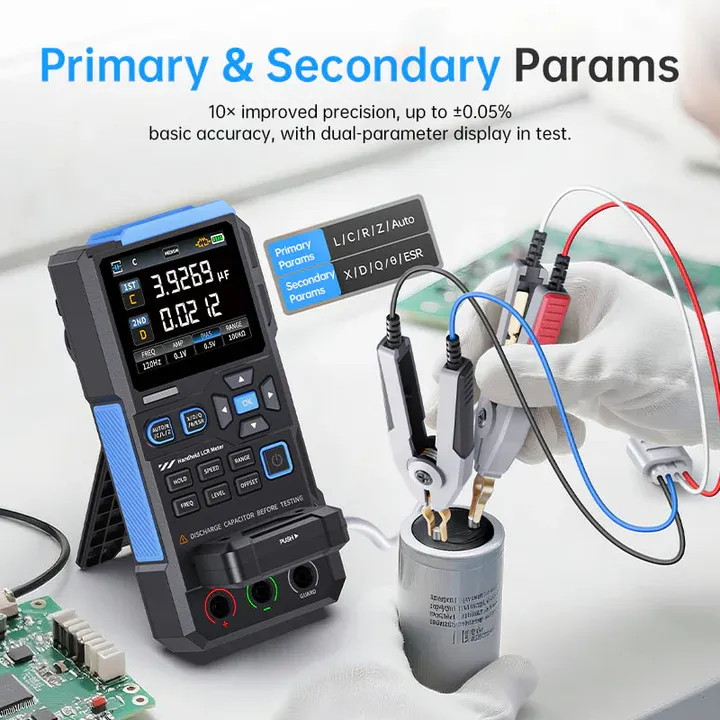

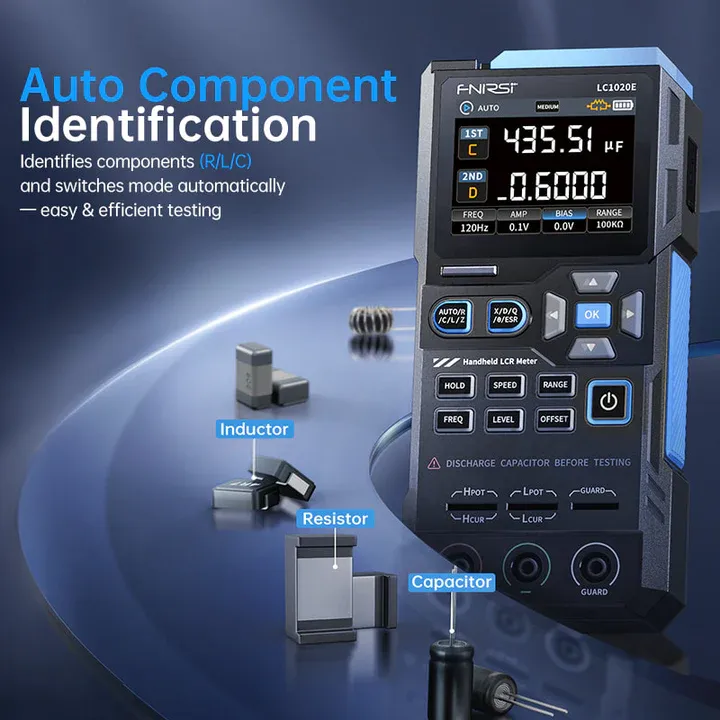

• مصفوفة معاملات شاملة: بيراقب في نفس الوقت الخصائص الأساسية (AUTO / R / C / L / Z) إلى جانب متجهات ثانوية حرجة للتحليل الهندسي المعقد (X / D / Q / θ / ESR).

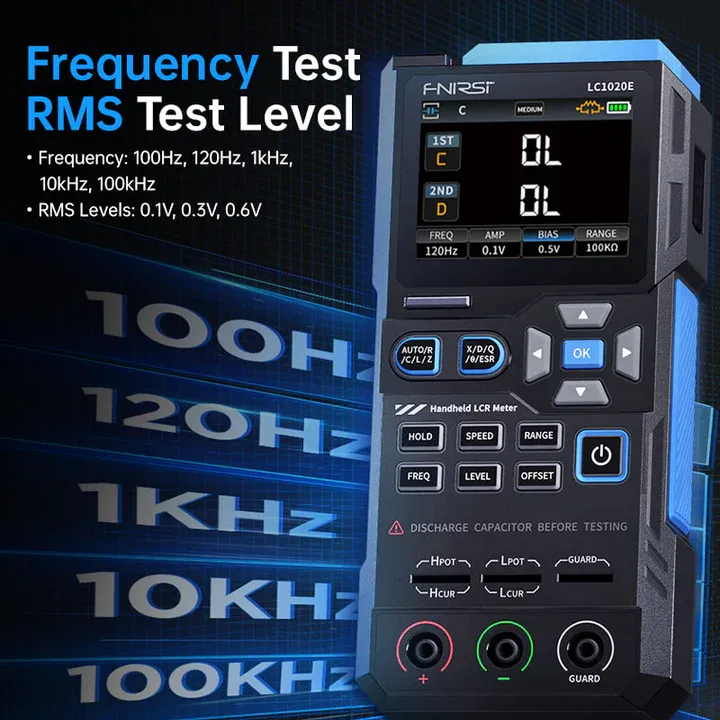

• تحديد 5 ترددات و3 مستويات جهد: بيمسح المكونات تحت ظروف متغيرة بخمسة ترددات اختبار (100Hz، 120Hz، 1kHz، 10kHz، 100kHz) وثلاثة مستويات اختبار قابلة للضبط (0.1V، 0.3V، 0.6V RMS).

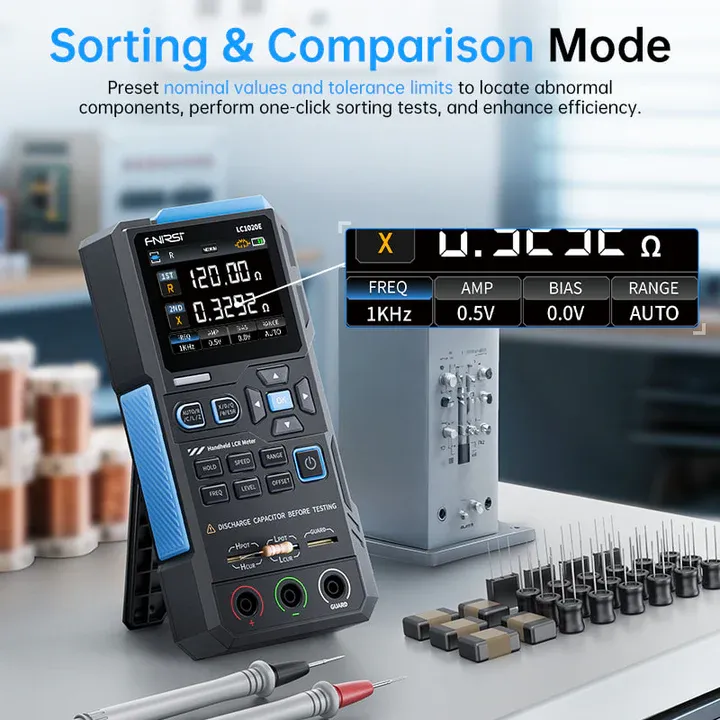

• فرز مكونات ذكي وتحليلات دفعات: مثالي للفحص الإنتاجي ومطابقة المكونات السلبية. بيقدر المستخدمون ضبط معاملات خط أساس اسمية وتفاوتات دقيقة (0.1% إلى 99.9%) لتقييمات Pass/Fail تلقائية مع عدادات أحداث نجاح/فشل في الوقت الحقيقي.

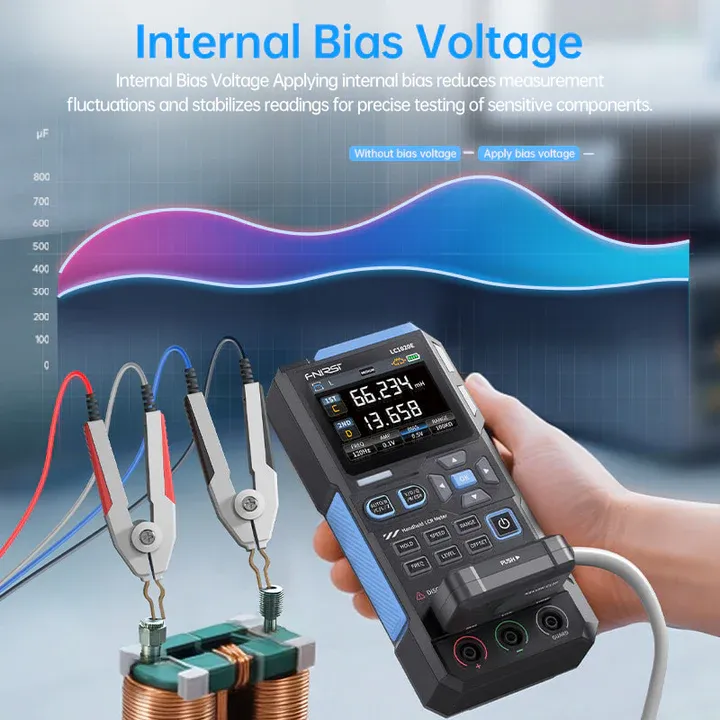

• جهد انحياز DC داخلي: يتميز بمستويات انحياز هاردوير مدمجة (0.0V و0.5V) لتثبيت القياسات ومحاكاة التحميل التشغيلي الواقعي على المكونات الحساسة.

• اتصال وتسجيل USB Type-C: بيشغّل مسجل بيانات مدمج بإحصائيات تسجيل شاملة. يشمل واجهة منفذ سيريال افتراضي Type-C لتكامل الفيرموير وتيليميتري محتملة موصولة بالكمبيوتر.

المواصفات التقنية

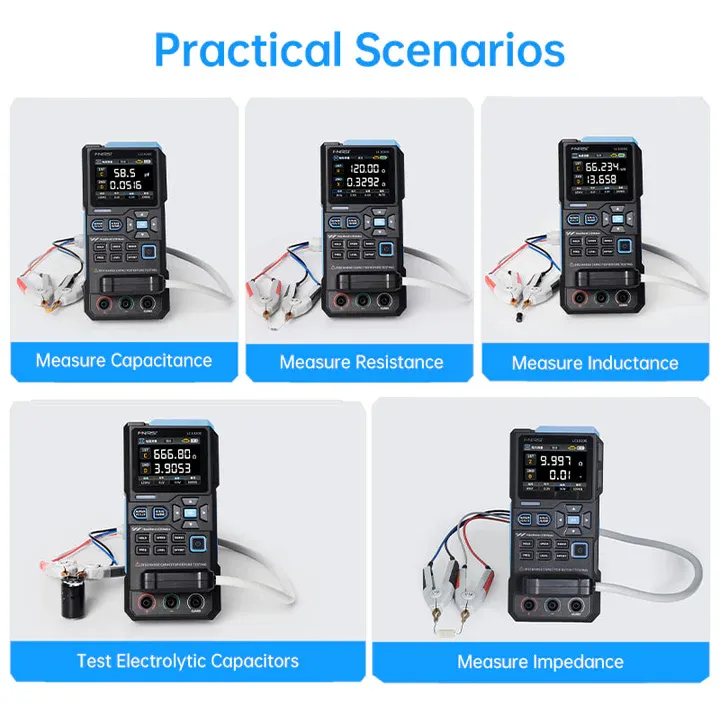

الاستخدامات الرئيسية

• تشخيص ESR للمكثفات داخل الدائرة: أساسي لتحديد المكثفات الإلكتروليتية الجافة أو المتدهورة في مصادر الباور التحويلية (SMPS) والمذربوردات الصناعية.

• مطابقة مكونات سلبية عالية الدقة: مثالي لمطابقة التفاوتات في فلاتر Crossover الصوتية الدقيقة وحلقات تكييف الإشارة الأنالوجية ودوائر RF.

• فحص المكونات ومراقبة الجودة: بيبسّط عمليات المستودع عبر التحقق من المكونات وفرزها عالي السرعة قبل تجميع SMT.

• البحث والتطوير المعملي والبروتوتايب: بيتيح للمطورين فحص ملفات التشبع المغناطيسي لملفات الباور وتتبع الاستجابات الترددية للمكونات عالية المواصفات.الاستخدامات الرئيسية

  • تشخيص ESR للمكثفات داخل الدائرة: أساسي لتحديد المكثفات الإلكتروليتية الجافة أو المتدهورة في مصادر الباور التحويلية (SMPS) والمذربوردات الصناعية.

  • مطابقة مكونات سلبية عالية الدقة: مثالي لمطابقة التفاوتات في فلاتر Crossover الصوتية الدقيقة وحلقات تكييف الإشارة الأنالوجية ودوائر RF.

  • فحص المكونات ومراقبة الجودة: بيبسّط عمليات المستودع عبر التحقق من المكونات وفرزها عالي السرعة قبل تجميع SMT.

  • البحث والتطوير المعملي والبروتوتايب: بيتيح للمطورين فحص ملفات التشبع المغناطيسي لملفات الباور وتتبع الاستجابات الترددية للمكونات عالية المواصفات.

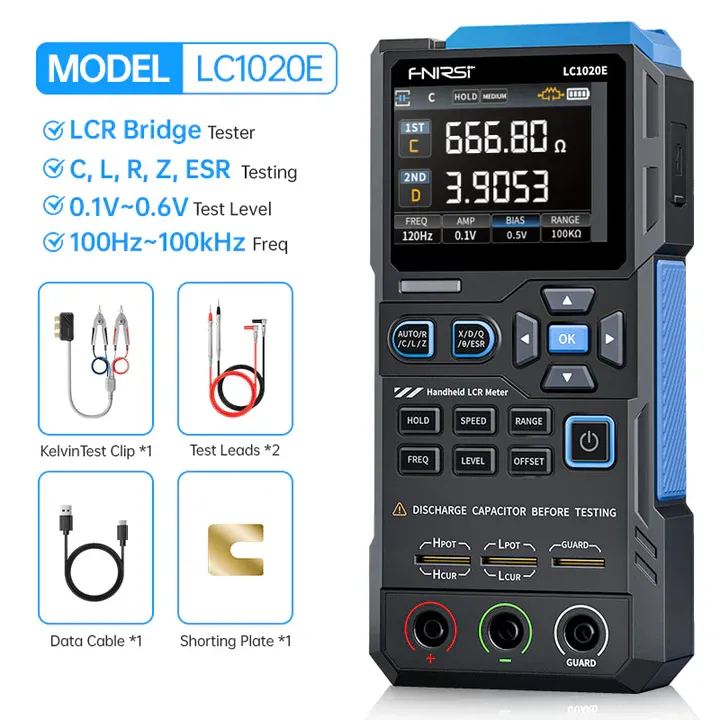

محتويات العبوة

• 1× جهاز قياس LCR محمول LC1020E

• 1× تجميعة مشبك اختبار Kelvin رباعي الأسلاك بريميوم

• 1× طقم خيوط اختبار قياسي (أحمر + أسود)

• 1× لوحة تقصير هاردوير مخصصة (لمعايرة القصر)

• 1× كابل داتا USB Type-C

• 1× كتيّب دليل استخدام شامل
