جفت رقمي فنيرسي ذكي صغير لقياس LCR وSMD وESR موديل: LCR-ST1
عن هذا المنتج

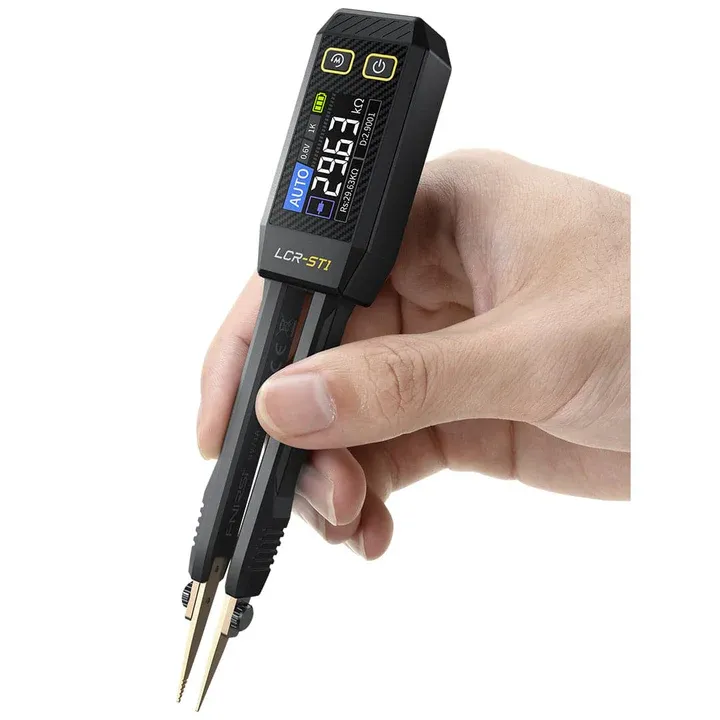

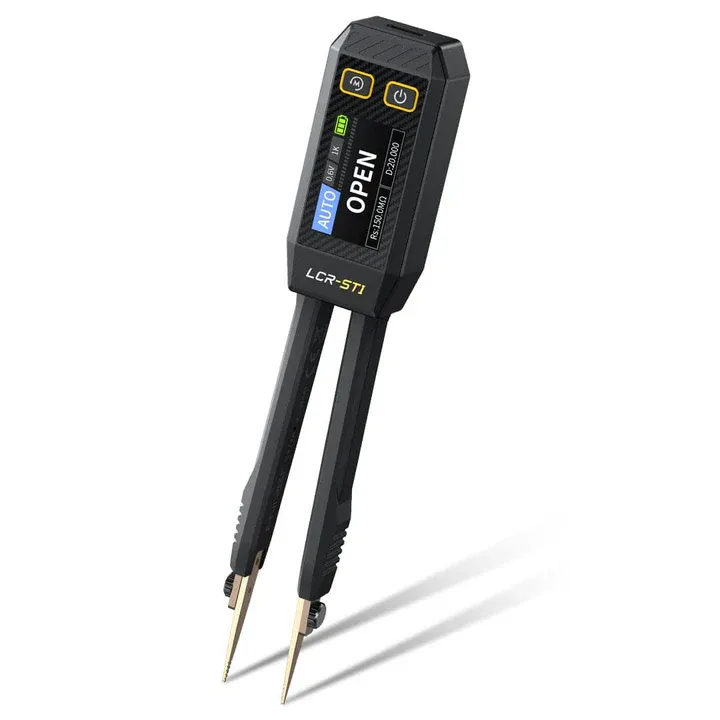

ملقاط رقمي ذكي صغير FNIRSI® LCR-ST1
FNIRSI® LCR-ST1 هو جهاز اختبار محمول متعدد الوظائف مصمم خصيصاً للقياس والتحليل الدقيق لمكونات SMD الإلكترونية. هيكله المضغوط بأسلوب الملقاط بيتيح للمستخدمين اختبار المكونات الصغيرة بسهولة مباشرةً على PCBs أو في المساحات الضيقة، مما يجعله مناسباً جداً لإصلاح الإلكترونيات والصيانة وفحص الجودة والتطبيقات المعملية.
المميزات والوظائف الرئيسية

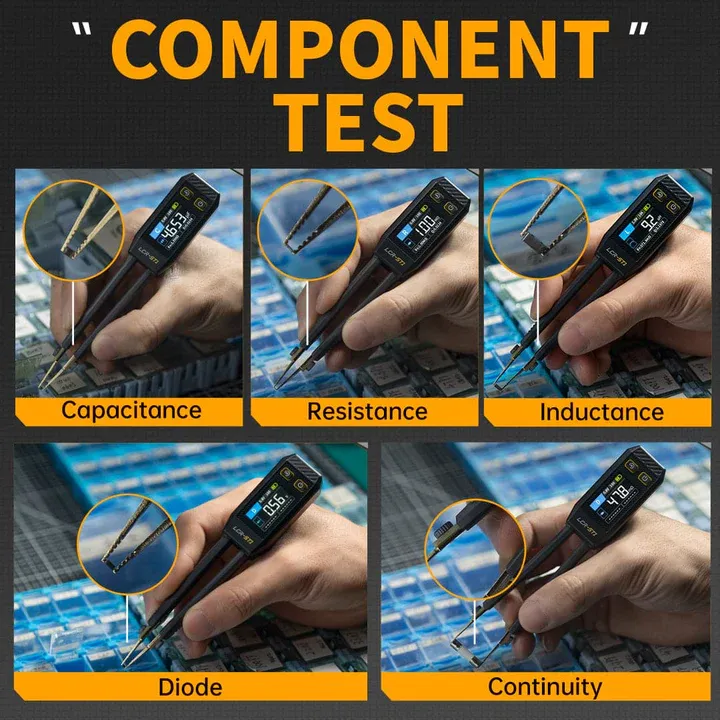

رسم خريطة مكونات تلقائي ذكي: بيكشف تلقائياً إذا كان الملقاط ماسكاً مقاومة أو مكثفاً أو ملفاً، بيقفل فوراً على وضع القياس الصحيح بدون الحاجة لتبديل يدوي.
لوحة HD ملونة بمعامل مزدوج: بتعرض القيمة الأساسية إلى جانب مقاييس ثانوية حيوية زي ESR أو D أو Q على شاشة حادة وواضحة 1.14 بوصة.

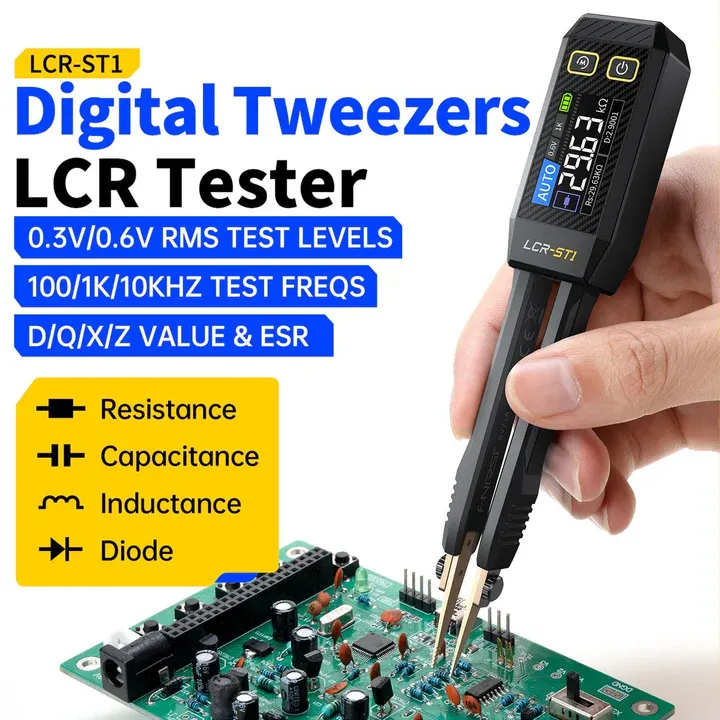

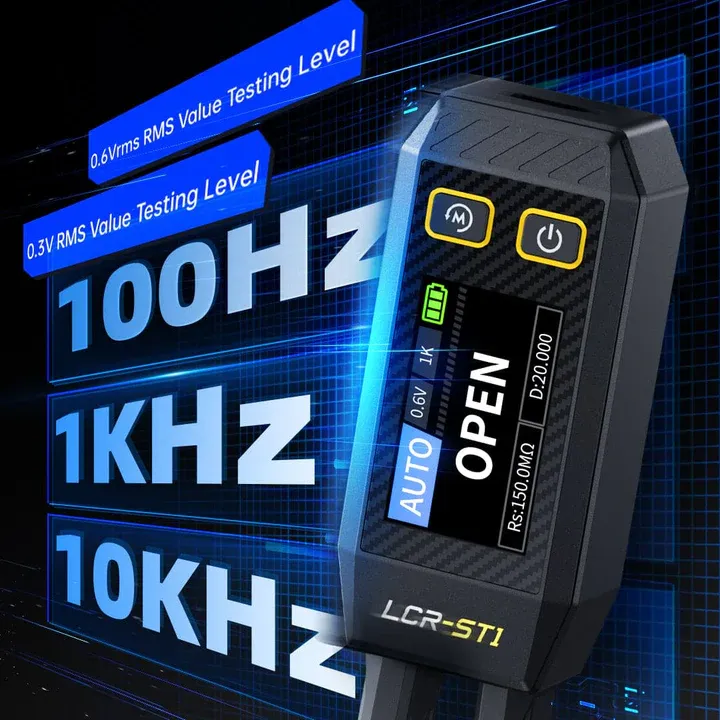

مسح اختبار 3 ترددات ومستويَين: بيتيح لك اختبار المكونات السلبية تحت سلوكيات دائرية قياسية بترددات اختبار قابلة للاختيار (100Hz، 1kHz، 10kHz) وجهود اختبار RMS متناوبة (0.3Vrms و0.6Vrms).

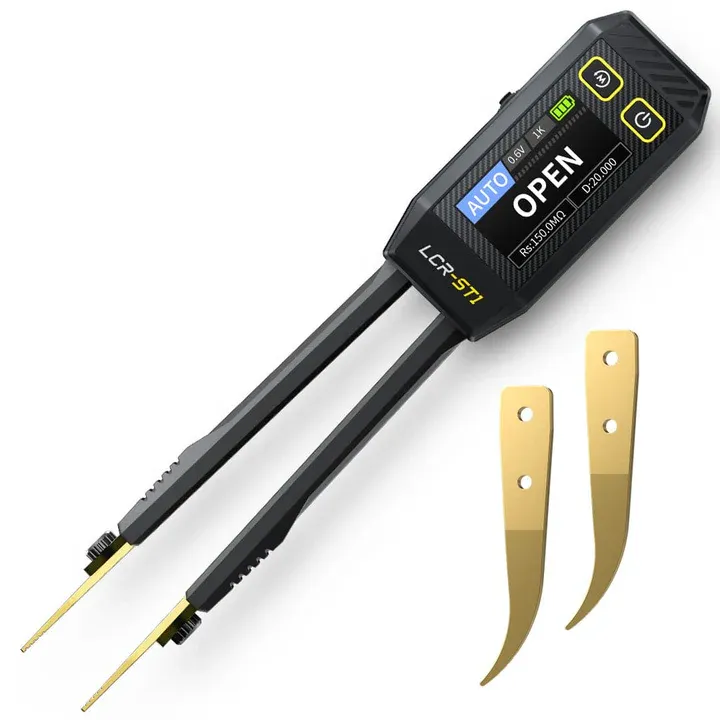

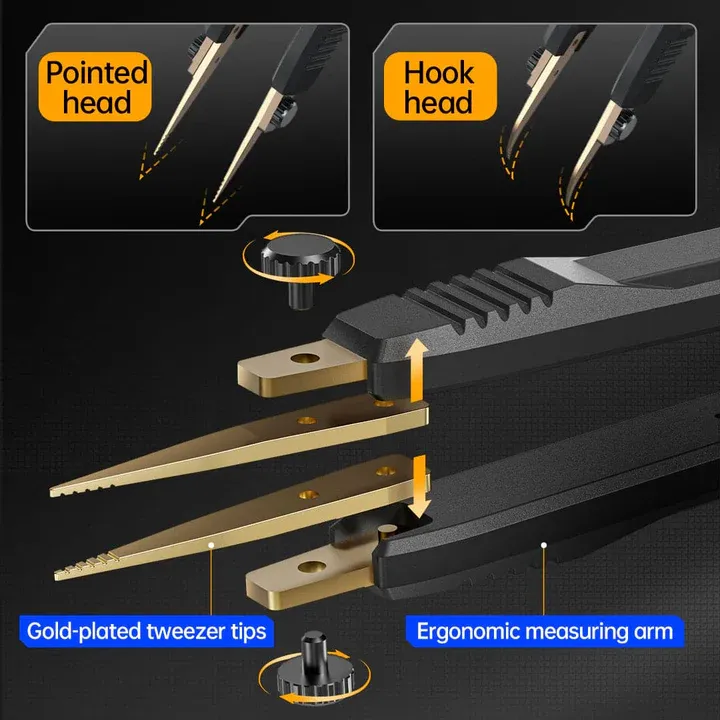

تصميم طرف ملقاط قابل للاستبدال: بييجي مع أطراف ملقاط منحنية ومستقيمة فائقة الدقة قابلة للاستبدال بسهولة، مما يسهّل الإمساك بمكونات SMD صغيرة 0402 أو 0201 أو مكدّسة بكثافة.

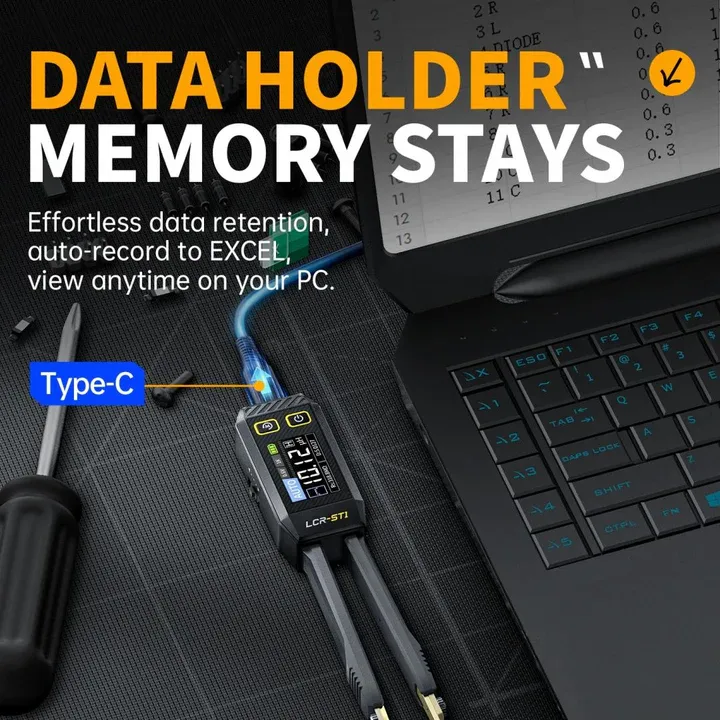

اتصال بالكمبيوتر وتصدير البيانات: يتميز بواجهة USB Type-C مش بس بتشحن بطارية الليثيوم المدمجة لكن كمان بتيح لك ربط الأداة بكمبيوتر لعرض وتسجيل وتصدير سجلات الاختبار التاريخية.
إيداع مغناطيسي لمساحة العمل: يشمل قاعدة مغناطيسية فريدة لتنظيم نظيف وآمن على المنضدة، إلى جانب مميزات مفيدة زي Data Hold ومؤقتات إيقاف تشغيل تلقائي.
المواصفات التقنية
الفئة | المواصفة | القيمة |
|---|---|---|
عام | الماركة / الموديل | FNIRSI® / LCR-ST1 |
شاشة العرض | شاشة ملونة عالية الدقة 1.14 بوصة | |
الشكل | ملقاط اختبار ذكي محمول | |
اللغات | إنجليزي / صيني | |
مواصفات القياس | وضع التعرف التلقائي | مدعوم (تصنيف تلقائي R / L / C) |
المعاملات الأساسية | مقاومة، سعة، ملف، ديود (جهد تشغيل 0.7V) | |
المعاملات الثانوية | ESR، قيمة D، قيمة Q، قيمة Z، قيمة X | |
ترددات الاختبار | 100Hz، 1kHz، 10kHz | |
مستويات إشارة الاختبار | 0.3Vrms، 0.6Vrms | |
نطاقات القياس | السعة (C) | 1pF إلى 22mF |
الملف (L) | 1µH إلى 10H | |
المقاومة (R) | 10mΩ إلى 10MΩ | |
الباور والهاردوير | البطارية والشحن | بطارية ليثيوم مدمجة 250mAh / Type-C (5VDC/1A) |
الأبعاد | 28×19×150 مم | |
الوزن الصافي | 41 جرام |
الاستخدامات الرئيسية
فرز مكونات SMD وتجميع SMT: تدقيق سريع للمكونات السلبية السطحية غير المُسمّاة أو المختلطة على أرضية الإنتاج أو منضدة التجميع.
تشخيص ESR للمكثفات داخل الدائرة: اختبار مكثفات التنعيم أو Bypass مباشرةً على المذربوردات لاكتشاف التدهور عالي المقاومة بدون فك اللحام.
إصلاح الإلكترونيات الدقيقة (سمارتفون/لاب توب): أطراف قابلة للمناورة بسهولة بتتيح تشخيصاً سهلاً على فلاتر 0402 المجمّعة بكثافة ومسارات الباور وبوردات اللوجك.
البحث والتطوير في الهاردوير المدمج: بيبسّط مطابقة المكونات السلبية وتشخيص الدوائر للمطورين العاملين تحت الميكروسكوب.

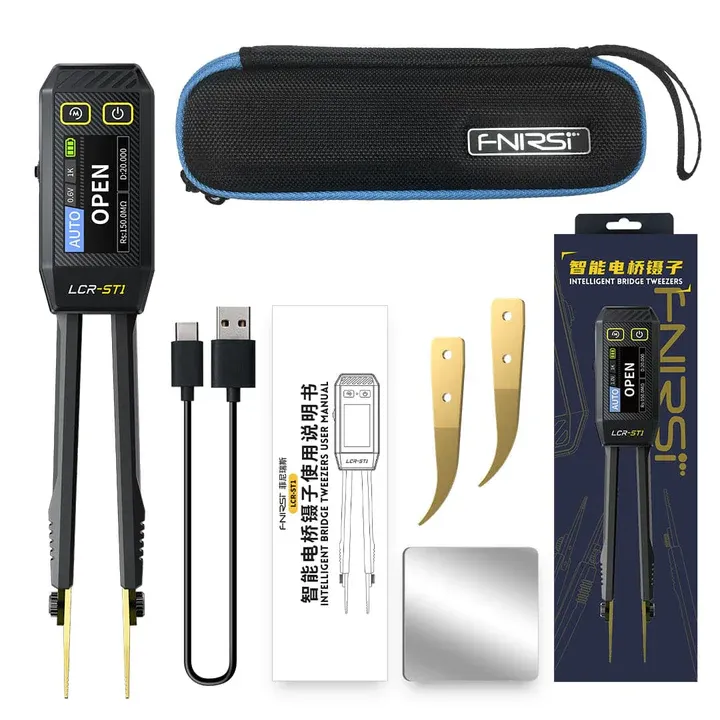

محتويات العبوة
1× وحدة ملقاط رقمي ذكي FNIRSI® LCR-ST1
2× أطراف ملقاط بديلة (شكل منحني دقيق)
1× قاعدة منضدة مغناطيسية
1× كابل شحن/نقل بيانات USB Type-C
1× حقيبة حمل واقية متينة
1× كتيّب دليل الاستخدام
📁 دليل الاستخدام والفيرموير تحميل
