جفت رقمي فنيرسي لقياس LCR وESR جسر 2 في 1 (100K) موديل: LCR-ST2 Plus
المنتج ده خلص من الفرع حالياً، فمش هينفع نزود الكمية.
يُشترى معاً عادةً
هذا المنتج
جفت رقمي فنيرسي لقياس LCR وESR جسر 2 في 1 (100K) موديل: LCR-ST2 Plus
عن هذا المنتج

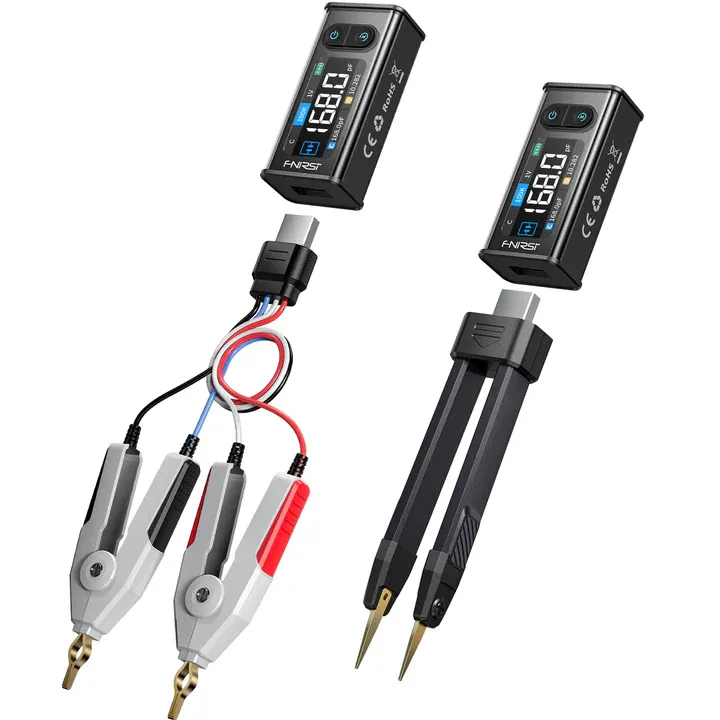

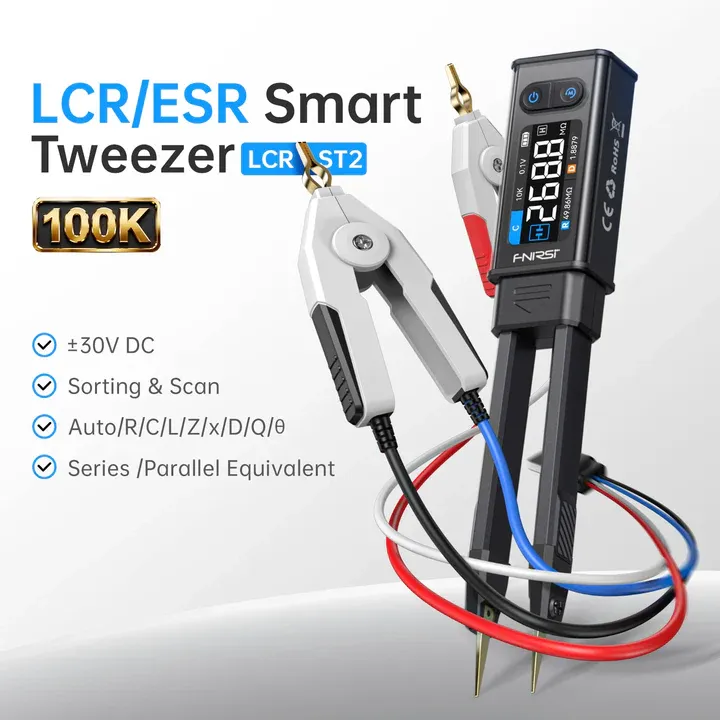

FNIRSI® LCR-ST2 Plus جهاز قياس LCR ESR 100K - ملقاط رقمي جسر 2 في 1
الـ FNIRSI LCR-ST2 هو جهاز قياس LCR مزدوج الوضع مضغوط بيدعم اختبار الملقاط وكليب Kelvin، مثالي للمكونات بأي حجم. بيقيس R/C/L والديودات وحتى 30V مع خمسة ترددات اختبار وشاشة HD 1.47 بوصة. المميزات تشمل مسح نطاق كامل (100Hz إلى 100kHz) وفرز ذكي ومقارنة وضع مزدوج وتعليق مغناطيسي وبطارية 300mAh — مثالي للاختبار السريع والدقيق في أي بيئة.
المميزات الرئيسية
قياس مكونات ذو نطاق واسع.
معاملات كهربائية شاملة.

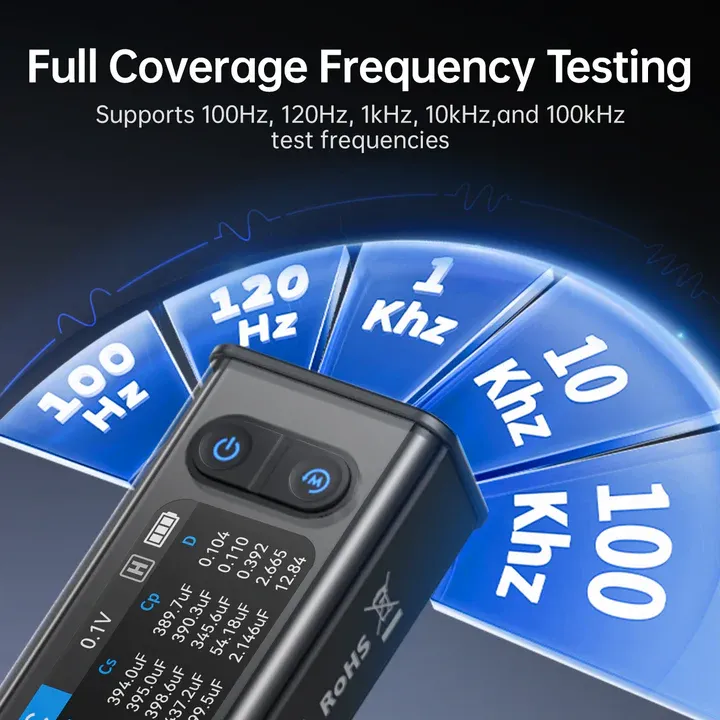

خمسة ترددات اختبار قابلة للاختيار.

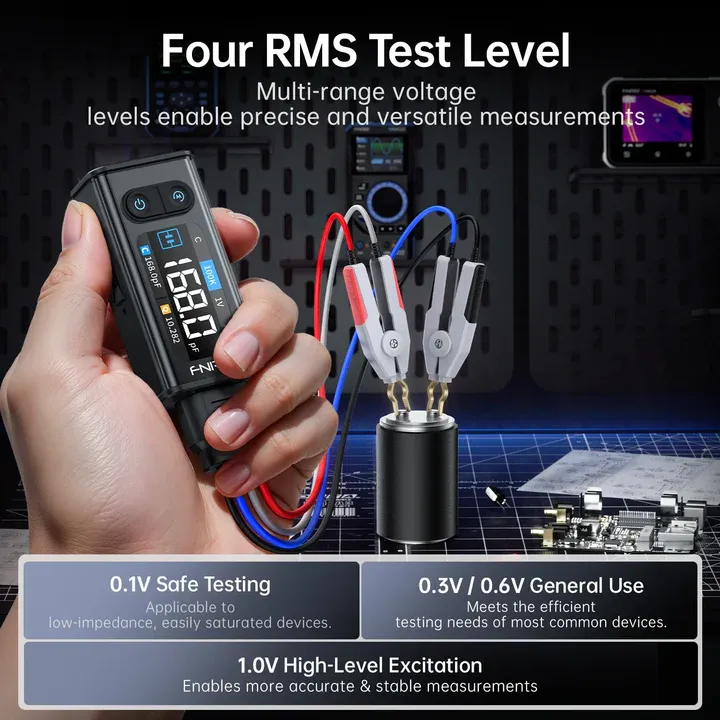

أربعة مستويات اختبار RMS.

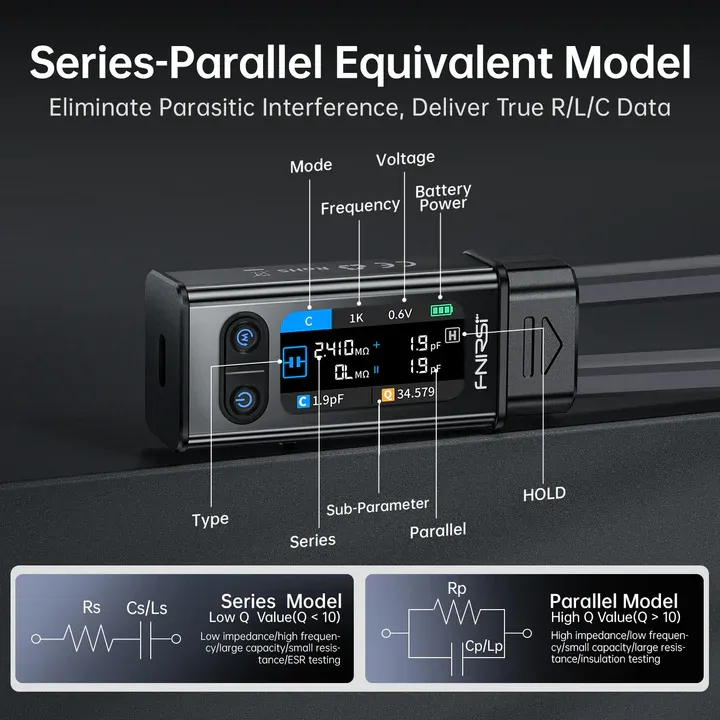

مقارنة مكافئة سلسلة/تفرع مزدوجة.
وضع مسح النطاق الكامل (100Hz إلى 100kHz).

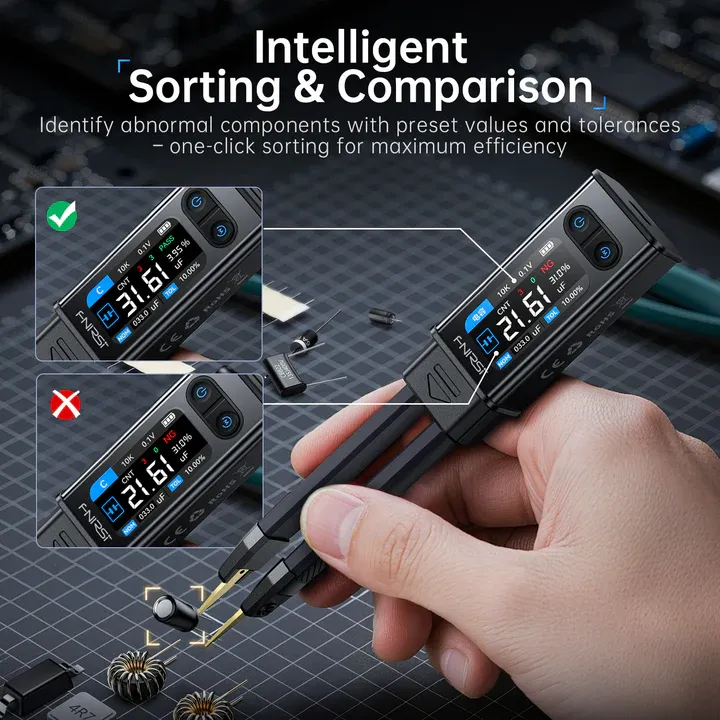

فرز ذكي مع تدريج التفاوت.

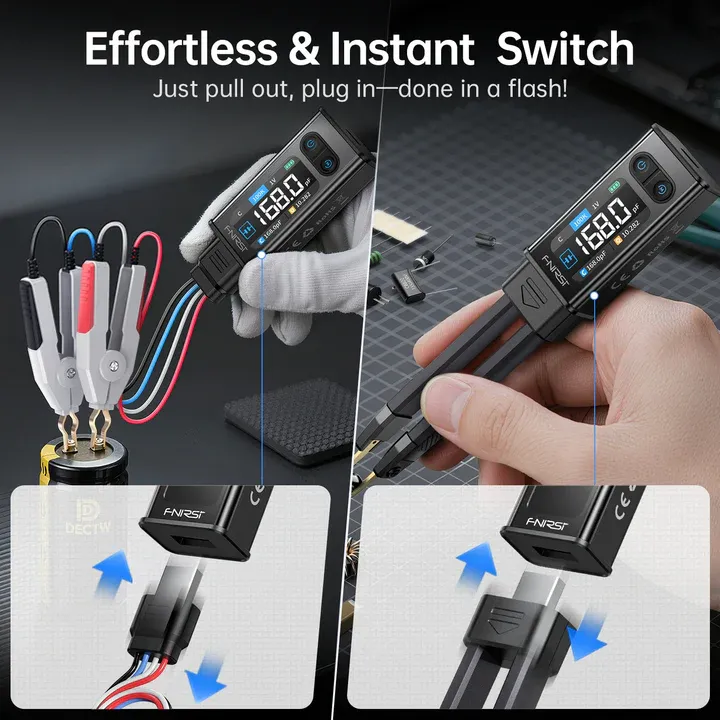

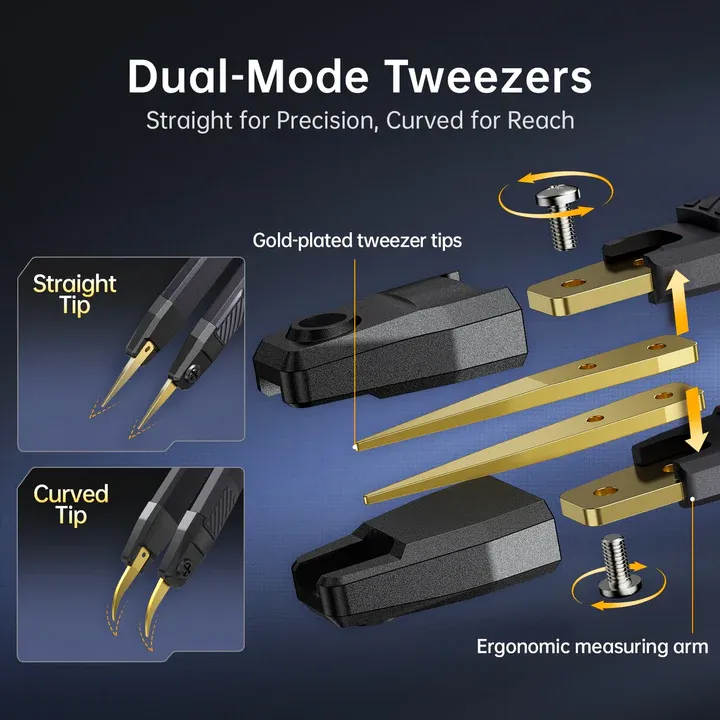

اختبار بشكلين مزدوجين: أطراف ملقاط + كليب Kelvin.
وظائف تعرف وعرض ذكية.

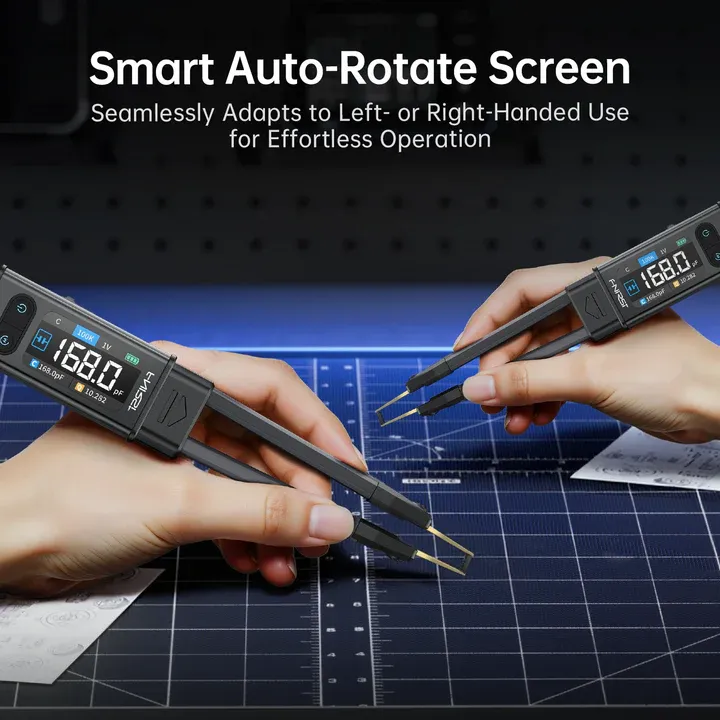

توجه دوران تلقائي.
تصميم مغناطيسي محمول.
شاشة ملونة HD 1.47 بوصة.
عمر بطارية طويل وشحن Type-C.

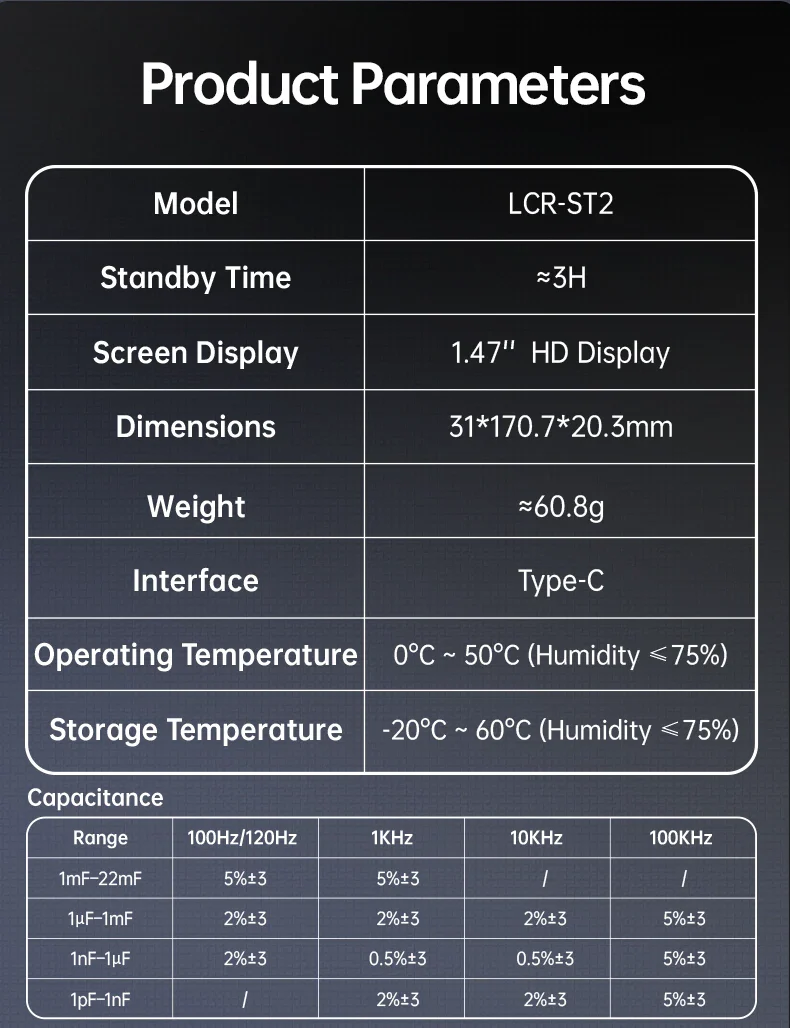

المواصفات
المواصفة | القيمة |
|---|---|
الموديل | LCR-ST2 |
وقت الاستعداد | ≈3 ساعات |
شاشة العرض | HD 1.47 بوصة |
الأبعاد | 31×170.7×20.3 مم |
الوزن | ≈60.8 جرام |
الواجهة | Type-C |
درجة حرارة التشغيل | 0°C إلى 50°C (رطوبة ≤75%) |
درجة حرارة التخزين | -20°C إلى 60°C (رطوبة ≤75%) |
الملف (L) - دقة القياس
النطاق | 100Hz / 20Hz | 1kHz | 10kHz | 100kHz |
|---|---|---|---|---|
1H إلى 10H | 5% ± 3 أرقام | 5% ± 3 أرقام | / | / |
1mH إلى 1H | 2% ± 3 أرقام | 2% ± 3 أرقام | / | / |
10µH إلى 1mH | 2% ± 3 أرقام | 0.5% ± 3 أرقام | 0.5% ± 3 أرقام | 5% ± 3 أرقام |
1µH إلى 10µH | / | 2% ± 3 أرقام | 2% ± 3 أرقام | 5% ± 3 أرقام |
المقاومة (R) - دقة القياس
النطاق | 100Hz / 20Hz | 1kHz | 10kHz | 100kHz |
|---|---|---|---|---|
1MΩ إلى 10MΩ | 5% ± 3 أرقام | 5% ± 3 أرقام | / | / |
10Ω إلى 1kΩ | 1% ± 3 أرقام | 0.5% ± 3 أرقام | 1% ± 3 أرقام | 5% ± 3 أرقام |
10mΩ إلى 1Ω | 2% ± 3 أرقام | 2% ± 3 أرقام | 2% ± 3 أرقام | 5% ± 3 أرقام |
الاستخدامات
اختبار مكونات SMD.
اختبار ESR للمكثفات.
إصلاح وتشخيص PCB.
فرز المكونات الإلكترونية.
فحص مراقبة الجودة.
قياسات مختبرات R&D.
تصنيع الإلكترونيات.
مختبرات الإلكترونيات التعليمية.
تحليل الملفات والمكثفات.
تشخيصات ميدانية محمولة.

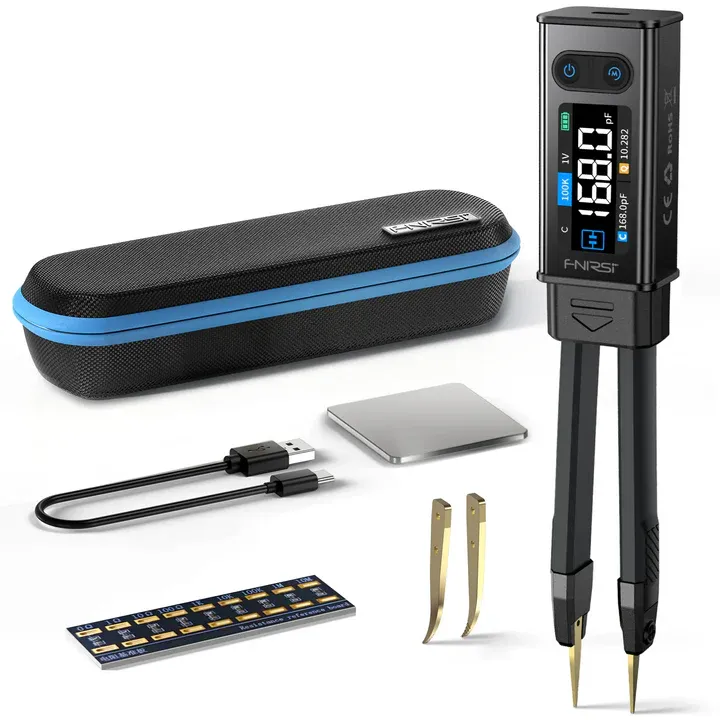

محتويات العبوة
1× ملقاط FNIRSI® LCR-ST2.
1× حقيبة تخزين.
1× كليب اختبار Kelvin.
1× طرف منحني.
1× لوحة تقصير.
1× كابل داتا.
📁 دليل الاستخدام والفيرموير تحميل
