جهاز فنيرسي لتتبع كابل الشبكة متعدد الوظائف
المنتج ده خلص من الفرع حالياً، فمش هينفع نزود الكمية.
يُشترى معاً عادةً
أول ما نجهز مجموعة جاهزة للمنتج ده هتلاقيها هنا.
عن هذا المنتج
نظرة عامة على المنتج

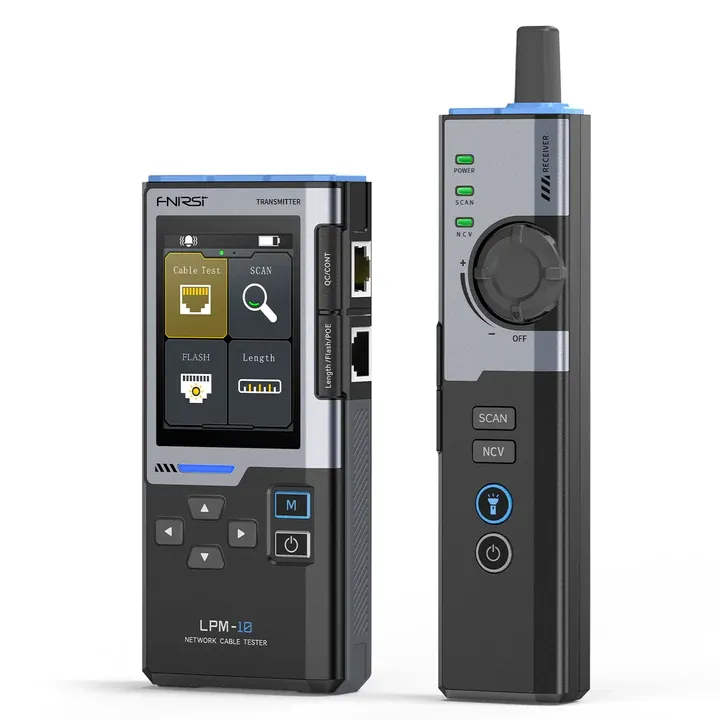

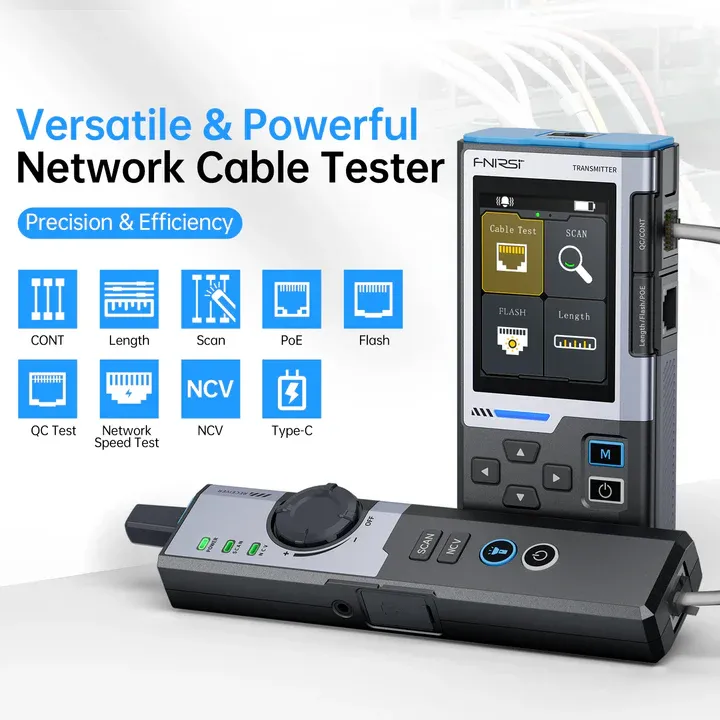

الـ FNIRSI LPM-10A هو جهاز تتبع كابلات شبكة احترافي متعدد الوظائف ومجموعة تشخيص مصممة لنشر ومراجعة وتشخيص مصفوفات الاتصالات الهيكلية. يتكون من مرسل ذكي مزوّد بشاشة ملونة 2.4 بوصة ومسبار استقبال رقمي عالي الحساسية، هذا النظام بيتيح للتقنيين تتبع مسارات RJ45/RJ11 المخفية بسهولة داخل غرف الخوادم المزدحمة والجدران وحزم القنوات.

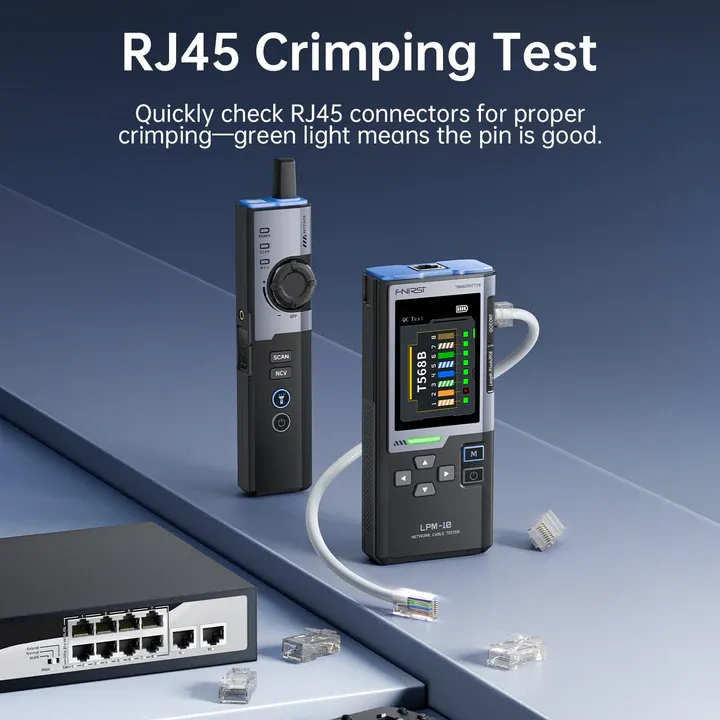

إضافةً لتتبع الكابلات الأساسي، الـ LPM-10A هو محلل شبكات متنوع. بيوفر اختبار Wire-Map الشامل (تحديد الأعطال والقصورات والتقاطعات) وقياس دقيق لطول الكابل بـ TDR والتحقق من تقليم قابس RJ45 وفلاش منفذ السويتش النشط وتحليل PoE (Power over Ethernet) الشامل ورسم خريطة الجهد، مما يجعله الأداة النهائية لمراكز البيانات المؤسسية وموظفي البنية التحتية لتقنية المعلومات.
المميزات الرئيسية

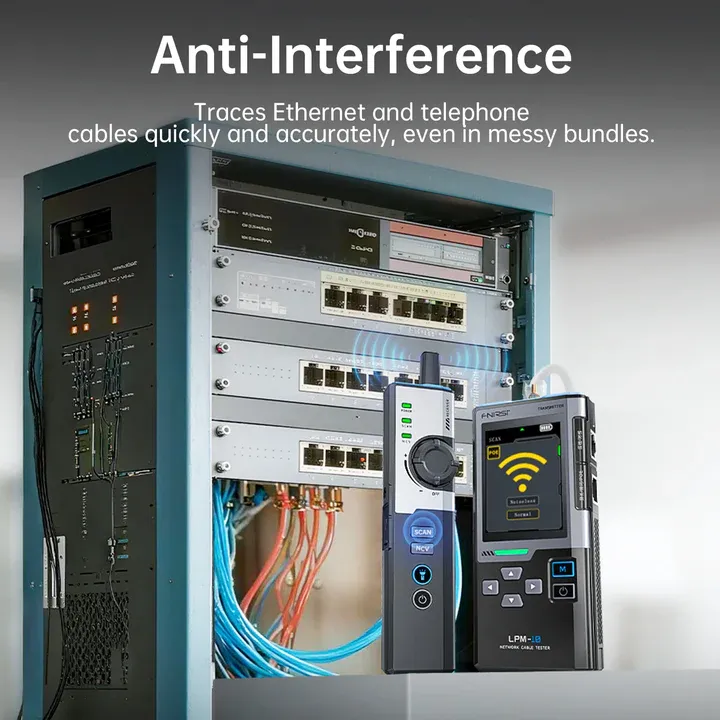

تضمين تتبع مزدوج: يتميز بوضع تتبع عادي للمسح السريع والواضح إلى جانب وضع رقمي مضاد للتداخل مصمم لفلترة الضوضاء الكهرومغناطيسية البيئية والطنين من السويتشات الشبكية النشطة والدوائر AC الحية.

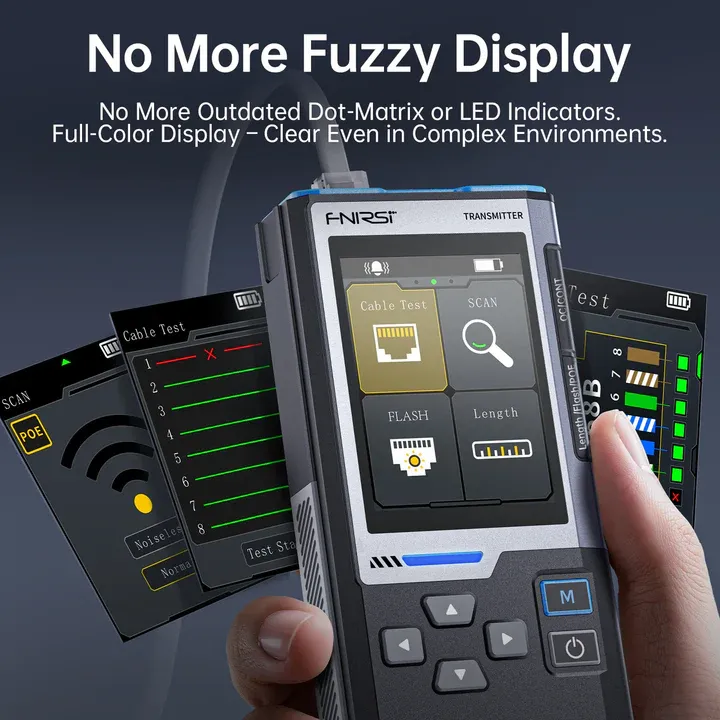

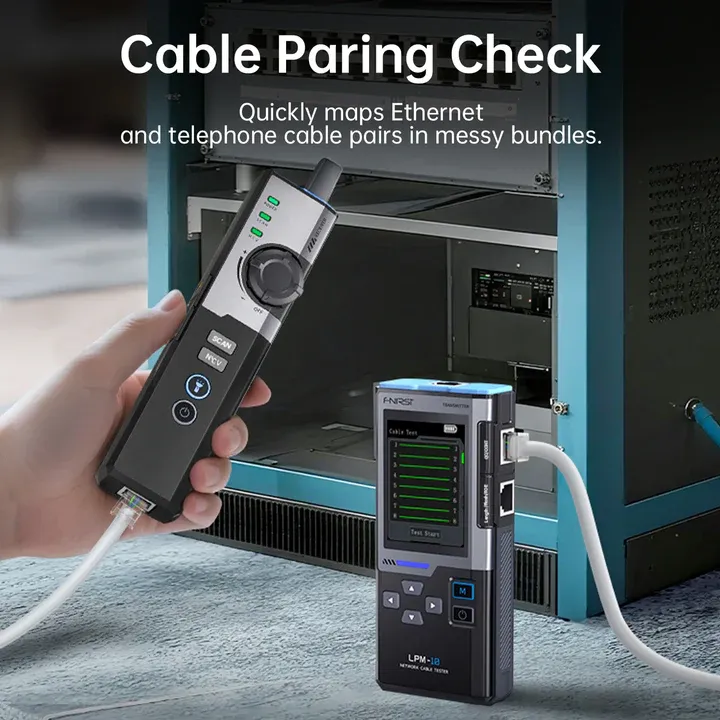

رسم خريطة الأسلاك الذكي: بيرسم فوراً تسلسلات الأسلاك ذات 8 أسلاك كاملة، بيعرض توزيعات البنات على الواجهة الملونة مع الإشارة الواضحة للخطوط المتقاطعة والأزواج المفتوحة والدوائر القصيرة أو الشذوذات الهيكلية.

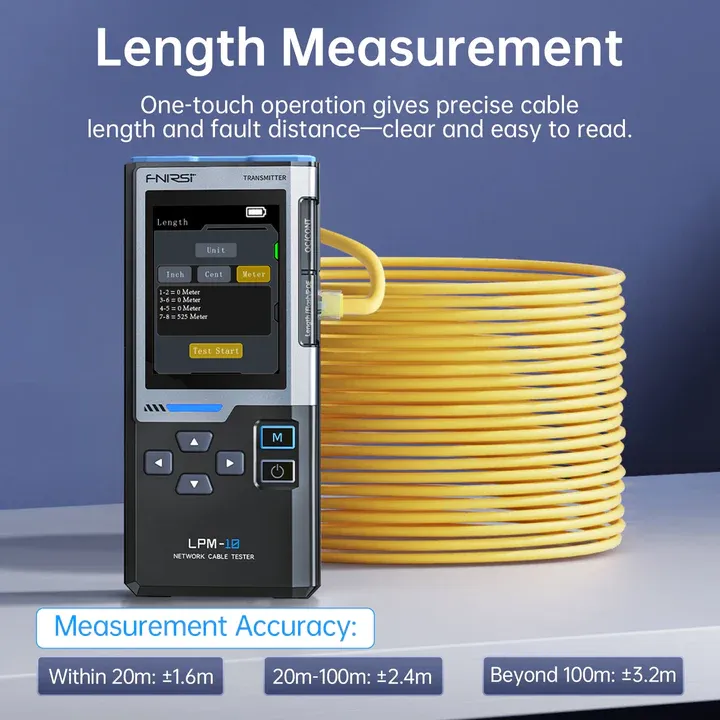

مقياس طول الكابل TDR: بيقيّم مدى النحاس الفيزيائي على البكرة أو داخل السقف المعلق، بيسجل مقاييس الطول الفيزيائي بتيليميتري متعدد الوحدات (متر، سنتيمتر، بوصة).
تحليل PoE متقدم: بيفك مسارات الشبكة النشطة الحية لتحديد بروتوكولات معيار PoE (IEEE 802.3af/at/bt) وطرق حقن الباور (End-Span أو Mid-Span أو توصيل باور 8 أسلاك كامل) والجهود التشغيلية.
وميض منفذ نشط وفحص السرعة: بيبدّل إيقاع الإشارة لإجبار LED مؤشر منفذ السويتش أو الراوتر النشط على الوميض لتحديد موقع الجاك بسرعة. بيقرأ كمان سرعات الخط النشطة (10M/100M/1000M) وحالات Duplex (Full/Half).
ماسح NCV للسلامة: فيه سينسور جهد بدون تلامس (NCV) في طرف المستقبل لتحذير التقنيين من موصلات طاقة AC غير محمية القريبة قبل التعامل مع الكابلات الهيكلية.

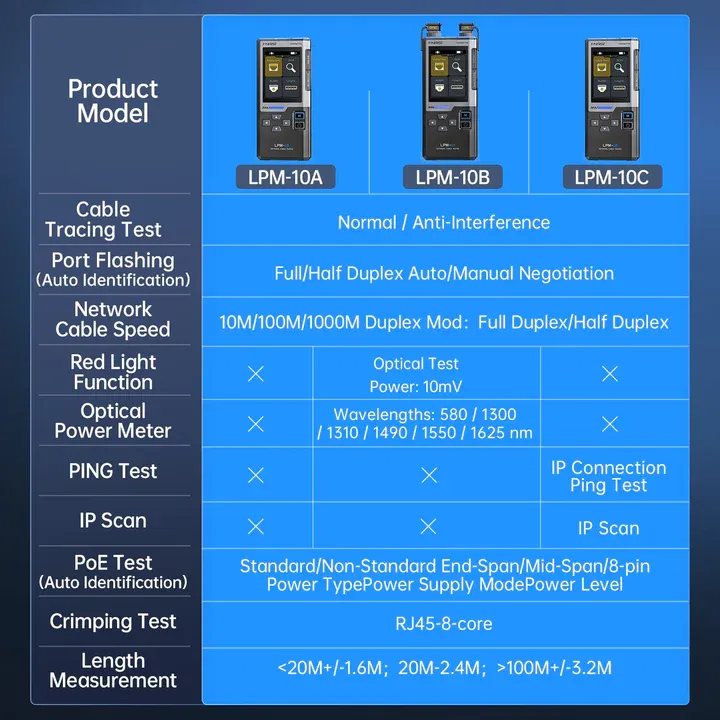

المواصفات التقنية
المكوّن | المواصفة | القيمة |
|---|---|---|
عام | الماركة / الموديل | FNIRSI / LPM-10A |
شاشة العرض | LCD ملونة واضحة 2.4 بوصة (0-10 مستويات سطوع) | |
الباور / الشحن | بطارية ليثيوم مدمجة 1500mAh / Type-C (5V، 1A) | |
المرسل | أشكال التتبع | كابل شبكة RJ45، خط تليفون RJ11 |
أوضاع صوت التضمين | نغمة أنالوجية عادية | إشارة رقمية مضادة للتداخل | |
دقة قياس الطول | ≤20م: ±1.6م | 20-100م: ±2.4م | ≥100م: ±3.2م | |
رسم خريطة واجهة السويتش | وميض المنفذ (التعرف على التفاوض التلقائي والسرعات الثابتة) | |
حدود تيليميتري الشبكة | السرعة: 10M/100M/1000M | الوضع: Full Duplex/Half Duplex | |
مقاييس توصيل باور PoE | كشف الوضع القياسي وغير القياسي (End-Span/Mid-Span) | |
ترميز الألوان للحالة | أزرق: قناة خاملة | أخضر: تسلسل رابط صحيح | أحمر: خطأ في الأسلاك | |
المستقبل | التحكم في الكسب | قرص حساسية دوار بوتنميتر |
ميكانيكا التتبع | نغمات إشارة ديناميكية + مقياس قوس إشارة بصري | |
واجهات مخرج الصوت | نظام سماعة مدمج | مقبس سماعة رأس 3.5مم | |
مصباح عمل مدمج | مصباح LED أمامي عالي السطوع | |
سينسور هاردوير مساعد | طرف سينسور جهد بدون تلامس (NCV) |

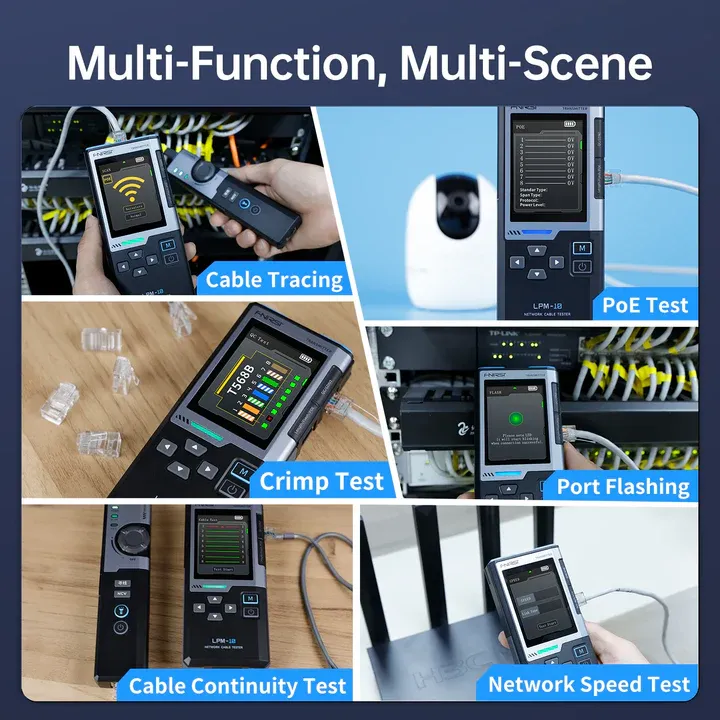

الاستخدامات الرئيسية
كابلات هيكلية مؤسسية: رسم خرائط وتوثيق واختبار شهادات على عمليات نشر الشبكات الجديدة وتخطيطات الرف.
إعادة عمل مراكز البيانات والخوادم: التعرف السريع على المنافذ غير المُسمّاة وتتبع المسار عبر حلقات الأسلاك الكثيفة ورسم خريطة سويتش الشبكة.
تدقيق كاميرات PoE وأنظمة VoIP: التحقق من توصيلات الباور لأنظمة IP الأمنية القياسية ونقاط الوصول وعقد هاردوير الاتصالات.
صيانة التليفون والاتصالات: تحديد خطوط النحاس الفردية عبر مسارات البنية التحتية RJ11 السكنية أو التجارية القياسية.

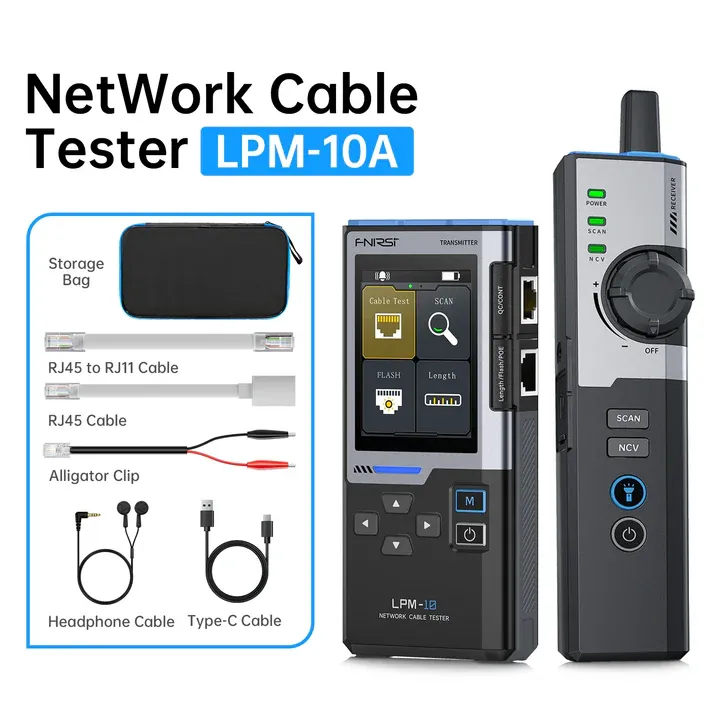

محتويات العبوة
1× مرسل رئيسي لجهاز تتبع كابل شبكة FNIRSI LPM-10A
1× مسبار استقبال رقمي لاسلكي عالي الحساسية LPM-10A
1× كابل Banana-to-Alligator Clips ثقيل 4مم
1× كابل توصيل RJ45-to-RJ11 و1× كابل شبكة Patch
1× سماعات رأس صوتية 3.5مم مضغوطة
1× كابل شحن/واجهة USB Type-C
1× حقيبة تخزين نايلون بالستيكي مقاومة بسحاب
1× دليل الاستخدام
📁 دليل الاستخدام والفيرموير تحميل
