بروب أوسيلوسكوب فنيرسي جهد عالٍ مع طقم إكسسوارات موديل: P4100

نظرة عامة على المنتج

الـ FNIRSI® P4100 هو بروب أوسيلوسكوب جهد عالٍ سلبي احترافي مصمم خصيصاً لالتقاط آمن وعالي الدقة للعابرات الكهربائية الخطرة وموجات الباور والإشارات الإلكترونية عالية الطاقة. بنسبة توهين ثابتة 100:1، بيعزل دوائر إدخال أوسيلوسكوبك الحساسة بتخفيض الجهود عالية السعة، مما يتيح اختباراً آمناً للأنظمة النشطة حتى 1000V (DC + AC ذروة).

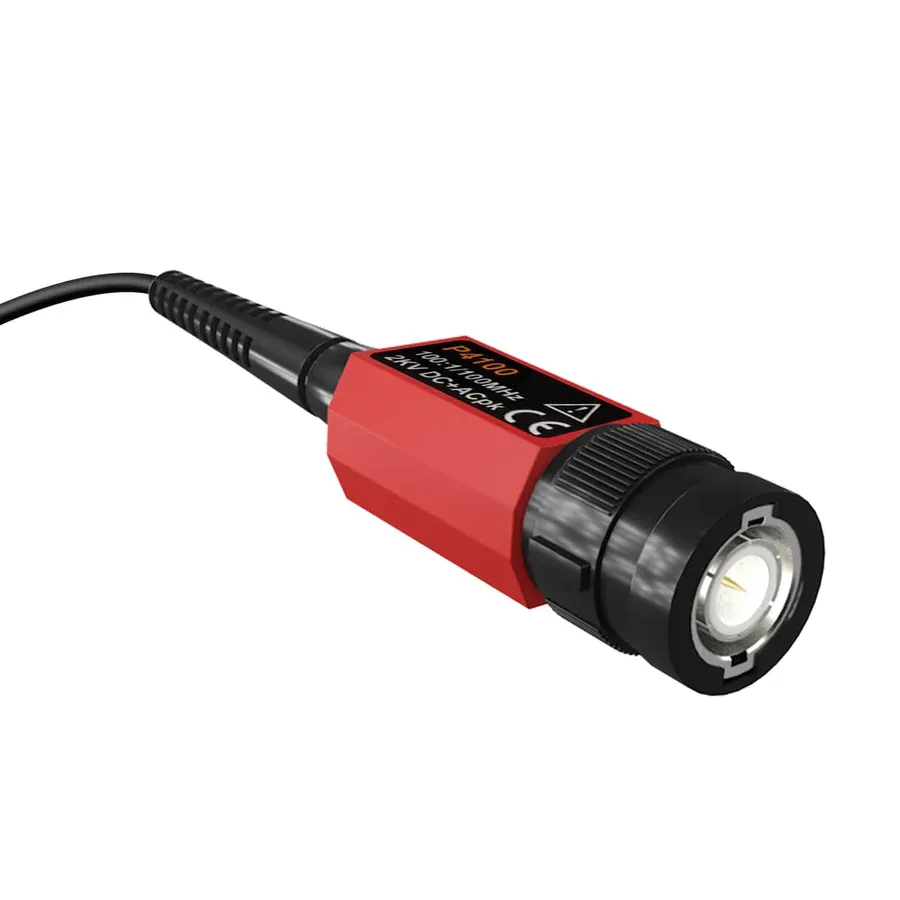

بإطلاق عرض نطاق أنالوجي كامل 100MHz مقروناً بوقت ارتفاع سريع 3.5ns، الـ P4100 بيلتقط بدقة توافقيات التحويل عالية التردد وانتقالات الحواف الحادة بأدنى تشويه للموجة. مصمم للتوافق العالمي مع أوسيلوسكوبات واجهة BNC القياسية، هذا البروب المتين يتميز بمقاومة إدخال فائقة الارتفاع 100MΩ وسعة إدخال رفيعة جداً 6pF، مما يقلل التحميل السعوي لضمان نقاء تكامل الإشارة أثناء التشخيص الصناعي للباور واختبار إجهاد الهاردوير.

المميزات والوظائف الرئيسية

• عزل جهد عالٍ آمن 100:1: بيوهّن الإشارات الواردة بعامل 100، بيتيح للتقنيين تحليل مسارات الجهد العالي ودرايفرات الموتور وأنظمة الكهرباء الرئيسية حتى 1000V بأمان.

• نافذة تردد عالٍ 100MHz: بيلتقط العابرات السريعة المعقدة وترددات التحويل عالية السرعة وارتفاعات الضوضاء حتى 100MHz بدون أي تأخر توهين.

• مصفوفة تحميل دايرة منخفضة جداً: بيتميز بمقاومة إدخال ضخمة 100MΩ مقرونة بسعة إدخال منخفضة جداً 6pF، مما يضمن إن البروب لا يسحب طاقة من الدايرة تحت الاختبار أو يخرجها عن الضبط.

• تعويض هاردوير مدمج: كابسيتور قابل للتقليم مدمج بيوفر نطاق تعويض 10pF إلى 35pF، بيتيح للمستخدمين معايرة شبكة RC الداخلية للبروب لإلغاء تشويه Overshoot أو Undershoot عبر قنوات إدخال أوسيلوسكوب مختلفة.

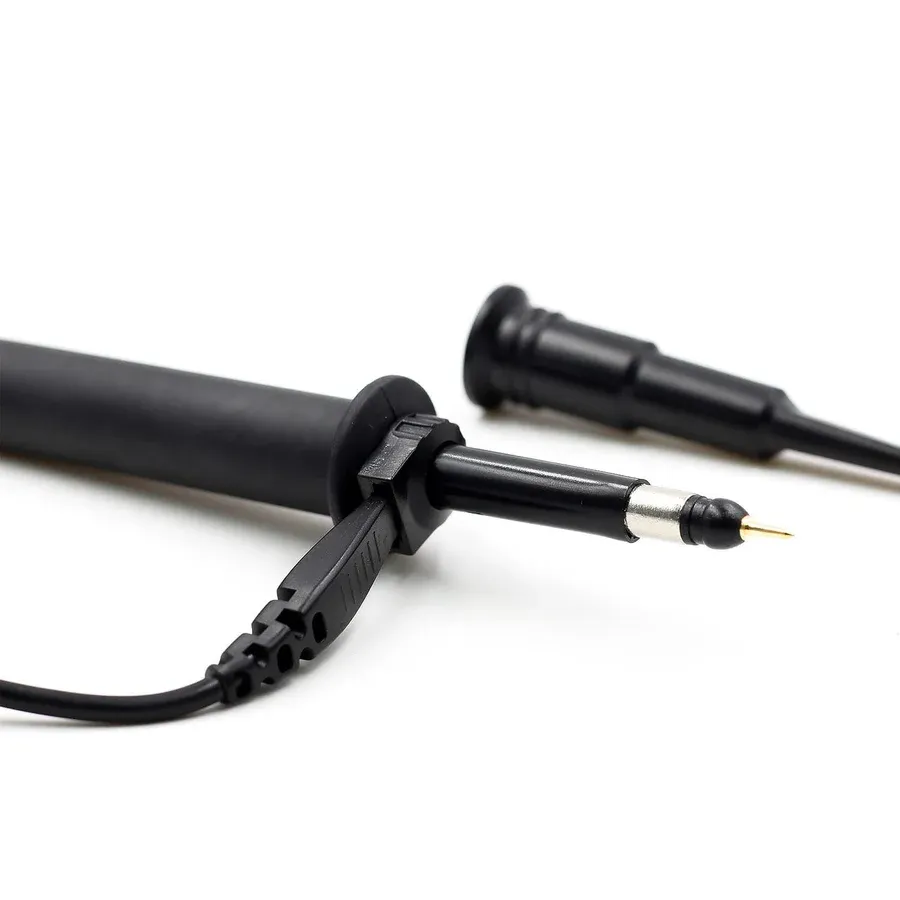

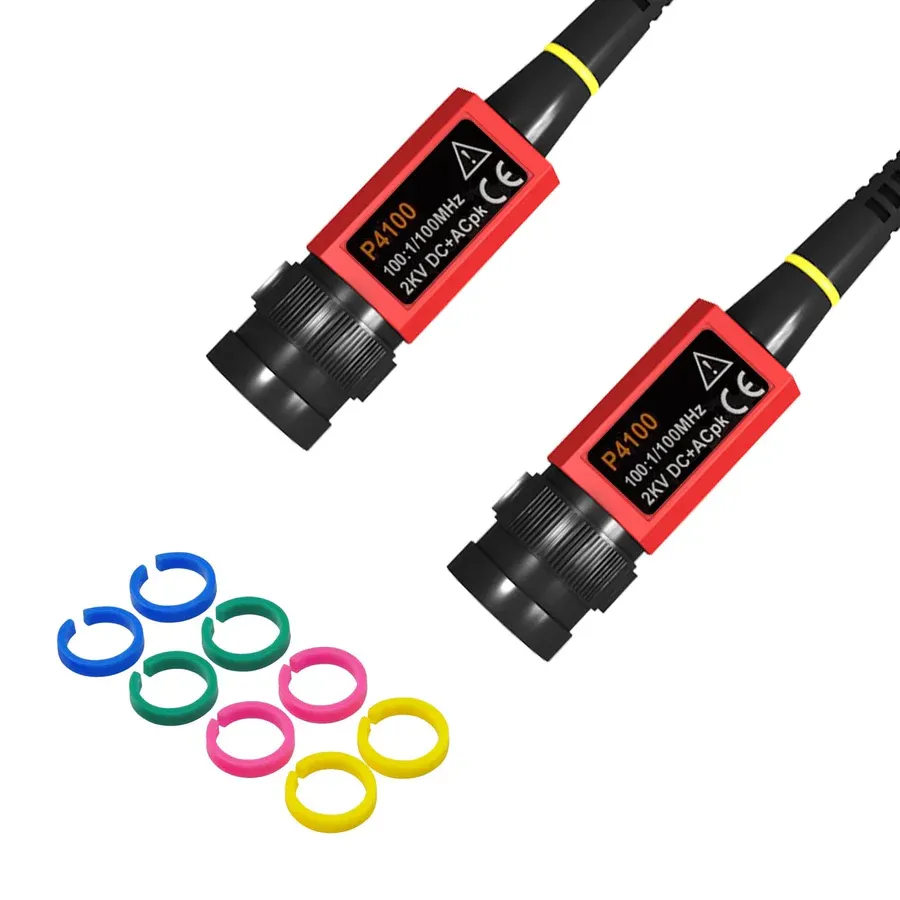

• طقم إكسسوارات هندسية شامل: معبّأ بإكسسوارات فهرسة احترافية، منها زنبرك تأريض لمسارات عودة عالية التردد قصيرة جداً ومنخفضة الحث وأكمام تحديد موضع الطرف وحلقات تعريف ملونة.

• غلاف صناعي متين: مصبوب من بلاستيك ABS عالي الجودة ومقاوم للصدمات وعالي العزل الكهربائي مع إجهادات تخفيف مقواة، مصمم لتحمل الاستخدام اليومي المستمر في الميدان أو داخل العلب الصناعية.

المواصفات التقنية

الاستخدامات الرئيسية

• إلكترونيات باور SMPS والإنفرتر: قياس ارتفاعات جهد Drain-to-Source (Vds) على MOSFETs/IGBTs عالية الجهد في مصادر الباور التحويلية والإنفرترات الشمسية.

• درايفرات الموتور الصناعية وVFDs: فحص مخرجات درايفر موتور متعدد الأطوار وحلقات تحكم عالية القدرة وجسور محول AC/DC.

• صيانة HVAC والماكينات الثقيلة: تشخيص آمن لبوردات التحكم عالية الجهد والكونتاكتورات والمحولات الصناعية عالية السعة.

• تشخيص شبكة الطاقة والمحولات: تصوير الشذوذات العابرة وجهود الانهيار ومقاييس تكييف خط الطاقة في المختبرات المؤسسية.

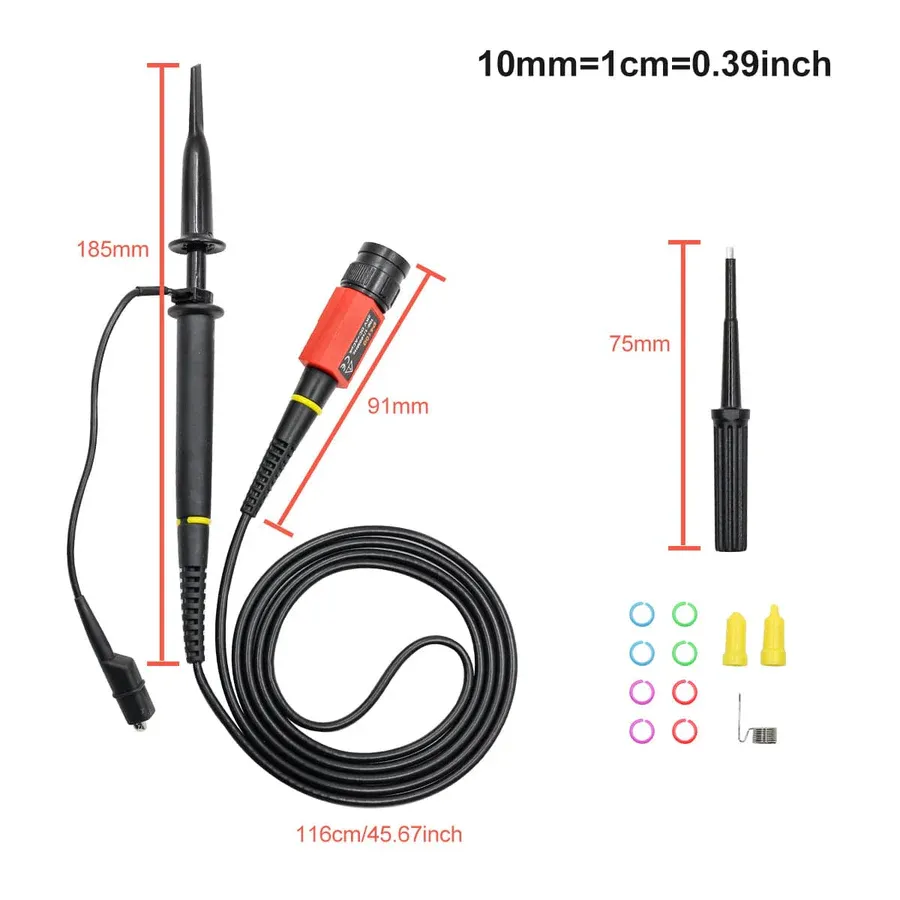

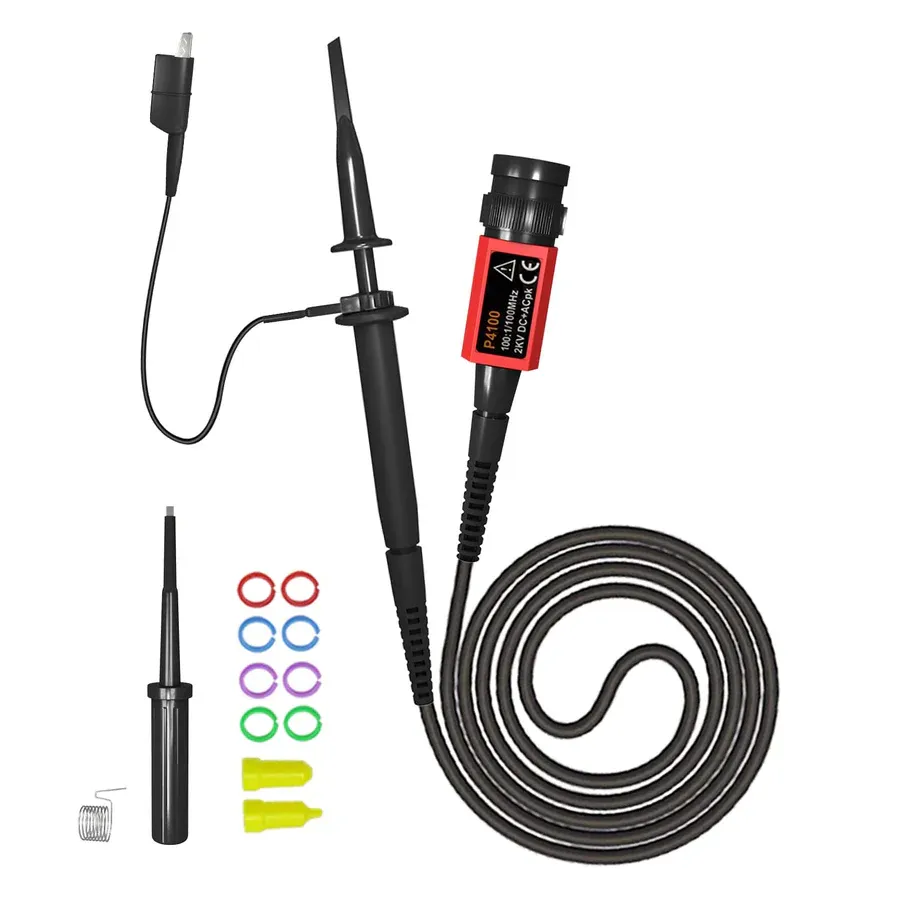

محتويات العبوة

• 1× مضيف بروب أوسيلوسكوب جهد عالٍ FNIRSI® P4100

• 1× زنبرك تأريض عالي التردد خاص (لمسارات تأريض قصيرة منخفضة الضوضاء)

• 1× خيط تأريض مع مشبك تمساح معزول

• 1× مفك ضبط متخصص (للتعويض القابل للتقليم)

• 2× أكمام تحديد موضع/عزل الطرف

• 8× شرائط تعريف ملونة (للفهرسة متعددة القنوات)

• 1× كتيّب دليل استخدام شامل
