بروب أوسيلوسكوب فنيرسي موديل: P6100
المنتج ده خلص من الفرع حالياً، فمش هينفع نزود الكمية.
يُشترى معاً عادةً
هذا المنتج
بروب أوسيلوسكوب فنيرسي موديل: P6100
عن هذا المنتج
نظرة عامة على المنتج
الـ FNIRSI® P6100 هو بروب أوسيلوسكوب سلبي احترافي مصمم للاستحواذ عالي الوضوح للإشارات وتحليل الموجات وتشخيص الهاردوير. مزوّد بكونكتور BNC قياسي، متوافق عالمياً مع تقريباً أي أوسيلوسكوب أنالوجي أو تخزين رقمي (DSO) في السوق.
مزوّد بسويتش شريحة فيزيائي متين، الـ P6100 بيتيح للتقنيين التبديل الفوري بين وضعَي توهين 1X و10X. في وضع 10X، بيفتح عرض نطاق أنالوجي واسع 100MHz ويرفع مقاومة الإدخال المكافئة لـ 10MΩ ضخمة، مما يقمع بشدة تأثيرات تحميل الدايرة للحفاظ على نقاء تكامل الإشارة أثناء حلقات التشخيص عالية التردد أو عالية الجهد.
المميزات والوظائف الرئيسية
مصفوفة توهين مزدوجة (1X / 10X): بيوفر توهين إدخال قابل للتبديل للتكيف بسلاسة بين قياسات تريس منخفضة الجهد الدقيقة وتحليل مصدر باور عالي السعة.
نافذة تردد عالٍ 100MHz: بيطلق عرض نطاق كامل من DC حتى 100MHz في وضع 10X بوقت ارتفاع سريع جداً أقل من 3.5ns، مما يجعله مثالياً لفحص المايكروكونترولرات عالية السرعة وإشارات الكلوك ومسارات التحويل.
تحميل دايرة منخفض جداً: في وضع 10X، سعة الإدخال بتنخفض لـ 18.5pF-22.5pF فقط مقرونة بممانعة حمل 10MΩ، مما يمنع البروب من إخراج الفلاتر أو الأوسيليتورات الأنالوجية الحساسة عن الضبط.
أقصي جهد عالٍ 600V: بيثبّت بأمان الموجات عالية الطاقة، بيتعامل مع ذروات قصوى حتى أقل من 200V في وضع 1X وحتى أقل من 600V (DC + AC ذروة) في وضع 10X.
تعويض موجة مربعة قابل للضبط: يتميز بكابسيتور تقليم مدمج بنطاق تعويض 10pF إلى 30pF، بيتيح للمستخدمين ضبط شبكة RC للبروب بشكل مثالي لقناة إدخال أوسيلوسكوبهم المحدد لتجنب Overshoot أو Undershoot.

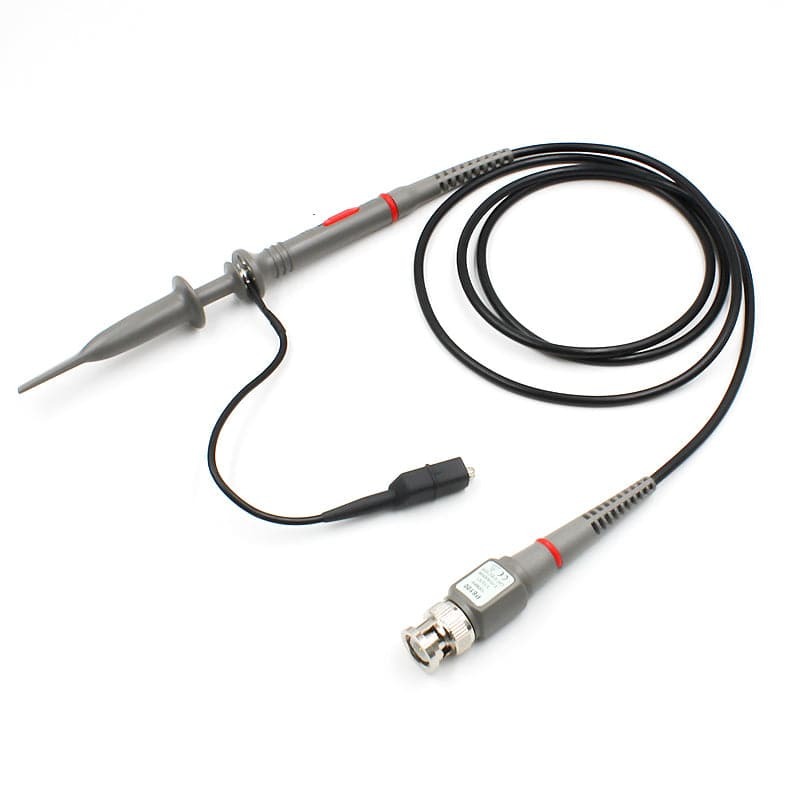

أداة ميدانية إرجونومية: بييجي مع كابل محوري مرن جداً ومتين 120سم وطرف خطاف قابل للفصل للتثبيت بدون استخدام اليدين على المكونات وخيوط تأريض.
المواصفات التقنية
المواصفة | القيمة (وضع 1X) | القيمة (وضع 10X) |
|---|---|---|
الماركة / الموديل | FNIRSI® / P6100 | FNIRSI® / P6100 |
نسبة التوهين | 1X | 10X |
عرض النطاق الأنالوجي | DC إلى 6MHz | DC إلى 100MHz |
مقاومة الإدخال | 1MΩ | 10MΩ (مكافئ) |
سعة الإدخال | 85pF – 120pF | 18.5pF – 22.5pF |
أقصى جهد تشغيل | أقل من 200V (DC + AC ذروة) | أقل من 600V (DC + AC ذروة) |
وقت الارتفاع | — | أقل من 3.5ns |
نطاق التعويض | 10pF إلى 30pF (قابل للتقليم) | 10pF إلى 30pF (قابل للتقليم) |

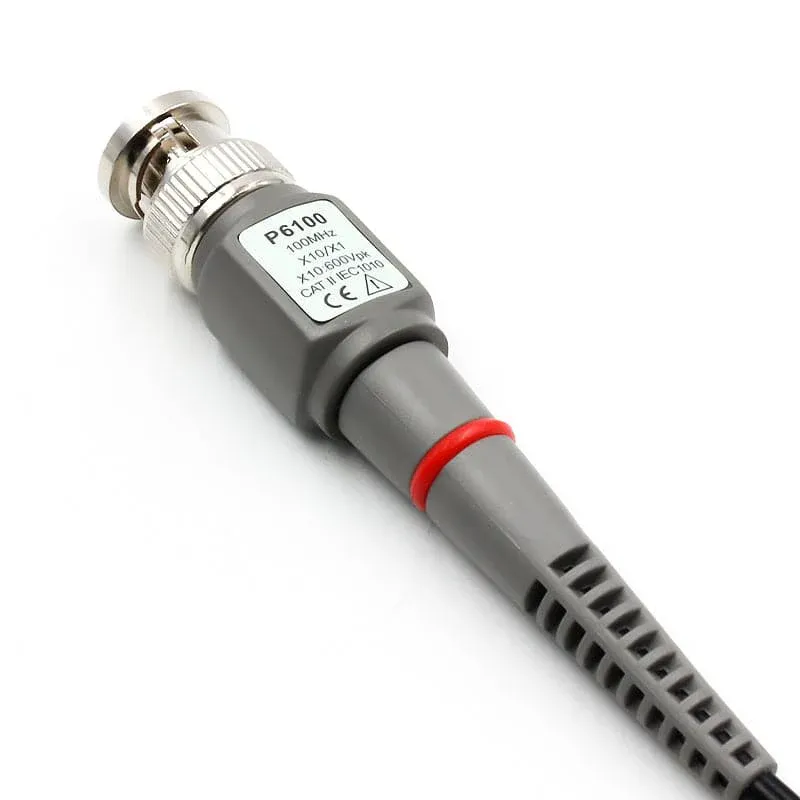

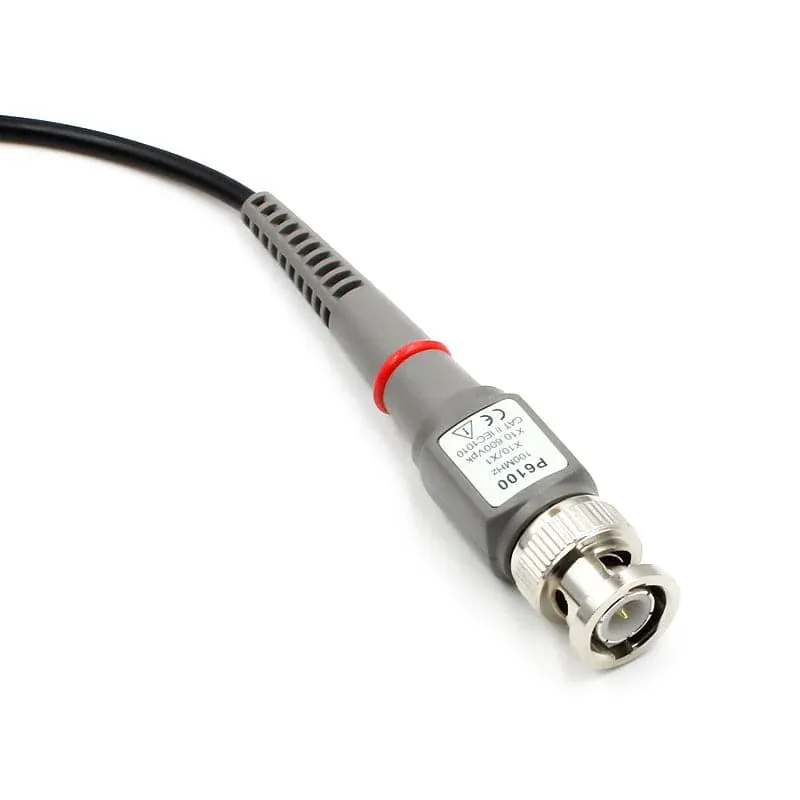

الكونكتور والطول | BNC قياسي / 120سم | BNC قياسي / 120سم |
الوزن الصافي | تقريباً 80 جرام | تقريباً 80 جرام |
البيئة | التشغيل: -10°C إلى +50°C / الرطوبة: ≤85% | التشغيل: -10°C إلى +50°C / الرطوبة: ≤85% |
الاستخدامات الرئيسية
تشخيص مصدر باور SMPS: فحص تموّجات التحويل عالية الجهد وموجات محرك بوابة MOSFET وعابرات Drain-to-Source.
تحليل توقيت الأنظمة المدمجة: تحديد ملفات خطوط تواصل SPI وI2C وUART الرقمية وحواجز توزيع الكلوك تحت 100MHz.
ضبط الدوائر الأنالوجية: تشخيص حلقات المكبرات التشغيلية (Op-Amp) ومسارات التغذية الراجعة والفلاتر الأنالوجية النشطة بدون تحميل العقد.
المختبرات الأكاديمية والهندسية: أداة يومية أساسية وموثوقة لمختبرات طلاب الهندسة وبيئات البروتوتايب ومحطات ضمان الجودة الإنتاجية.
محتويات العبوة
1× مضيف بروب أوسيلوسكوب سلبي FNIRSI® P6100

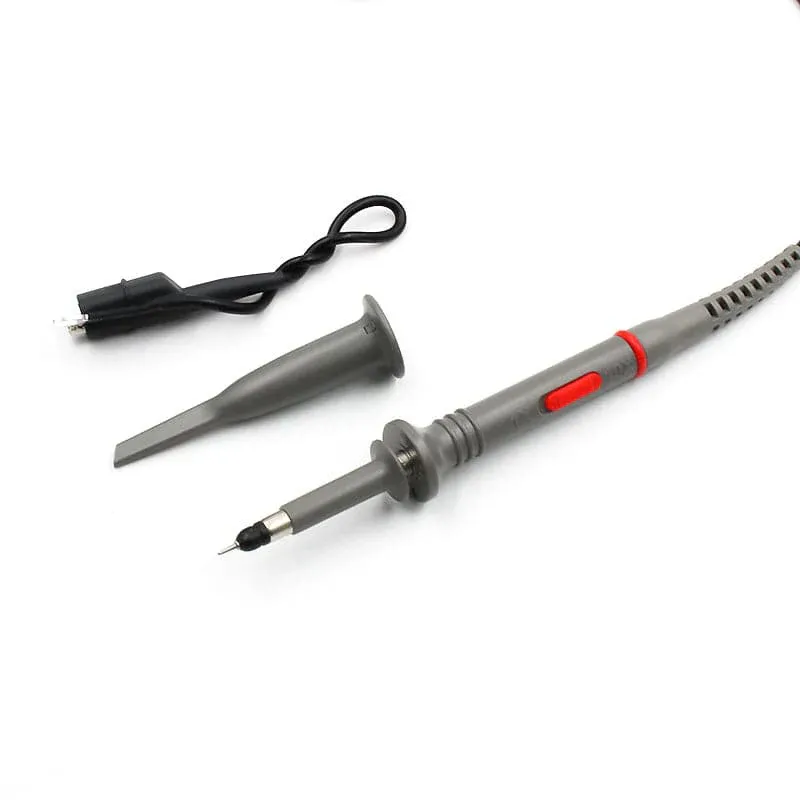

1× طرف خطاف زنبركي قابل للفصل
1× خيط تأريض مع مشبك تمساح معزول
1× أداة ضبط (مفك تقليم للتعويض)
2× حلقات علامة قناة (للفهرسة متعددة القنوات)
1× نشرة دليل المستخدم
📁 دليل الاستخدام والفيرموير تحميل
