مولّد إشارات فنيرسي قابل للضبط مدى 4-20 مللي أمبير و0-24 فولت
عن هذا المنتج

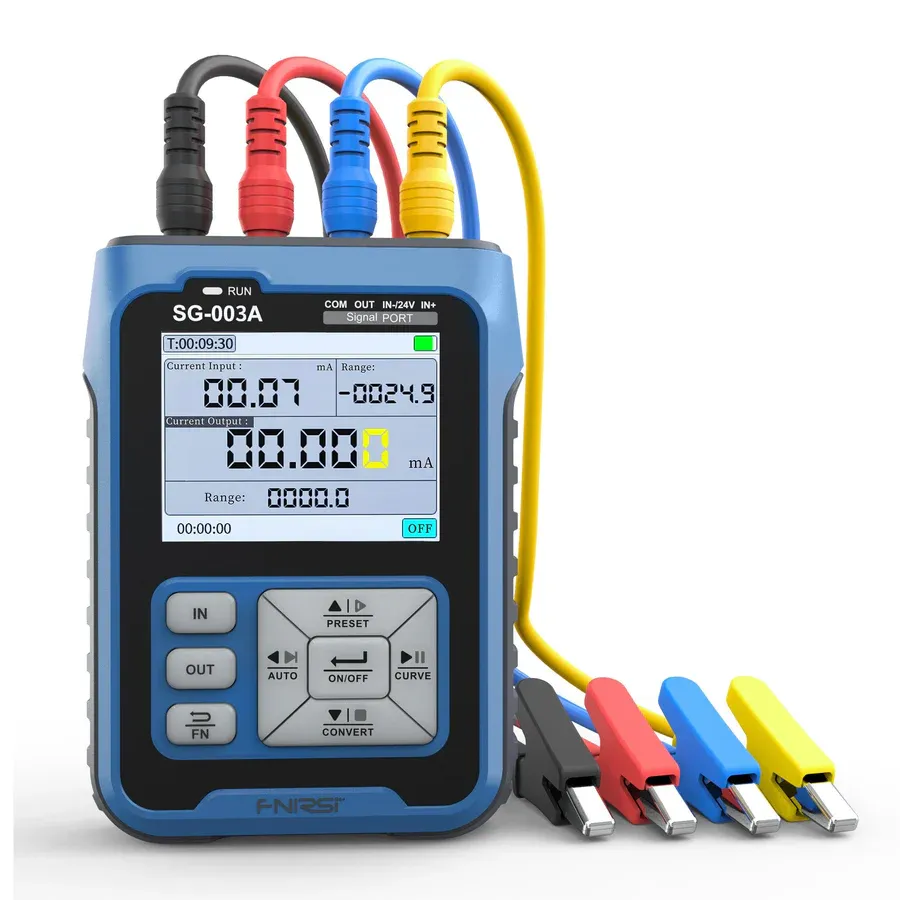

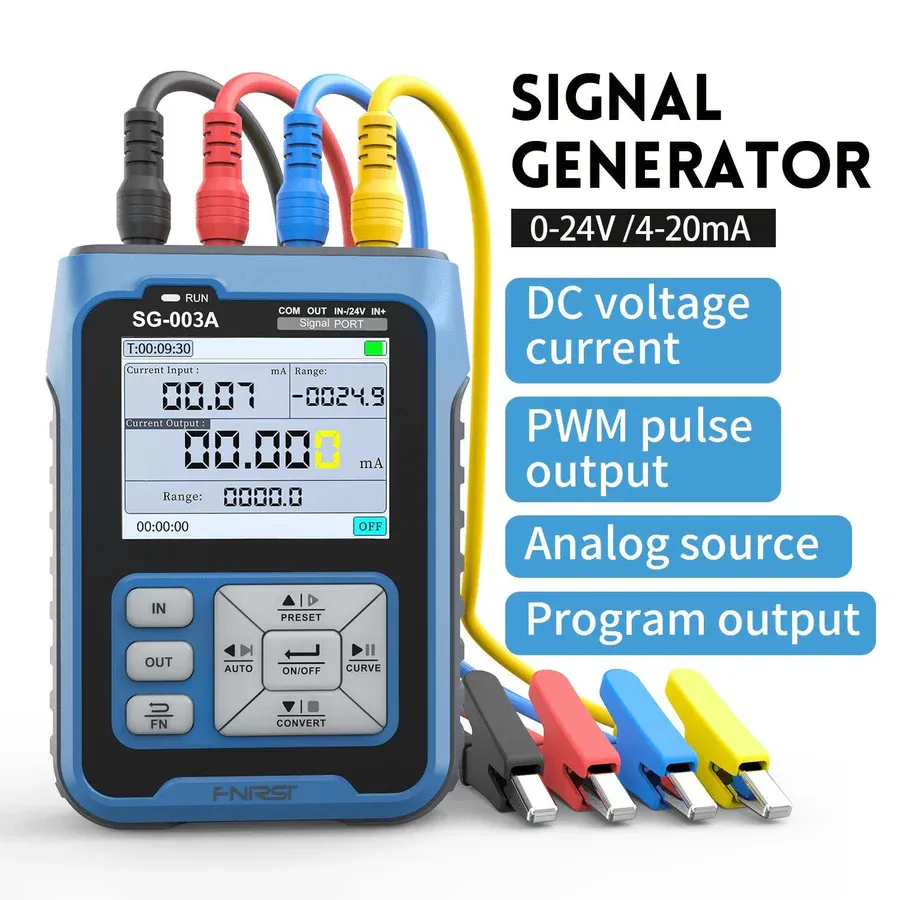

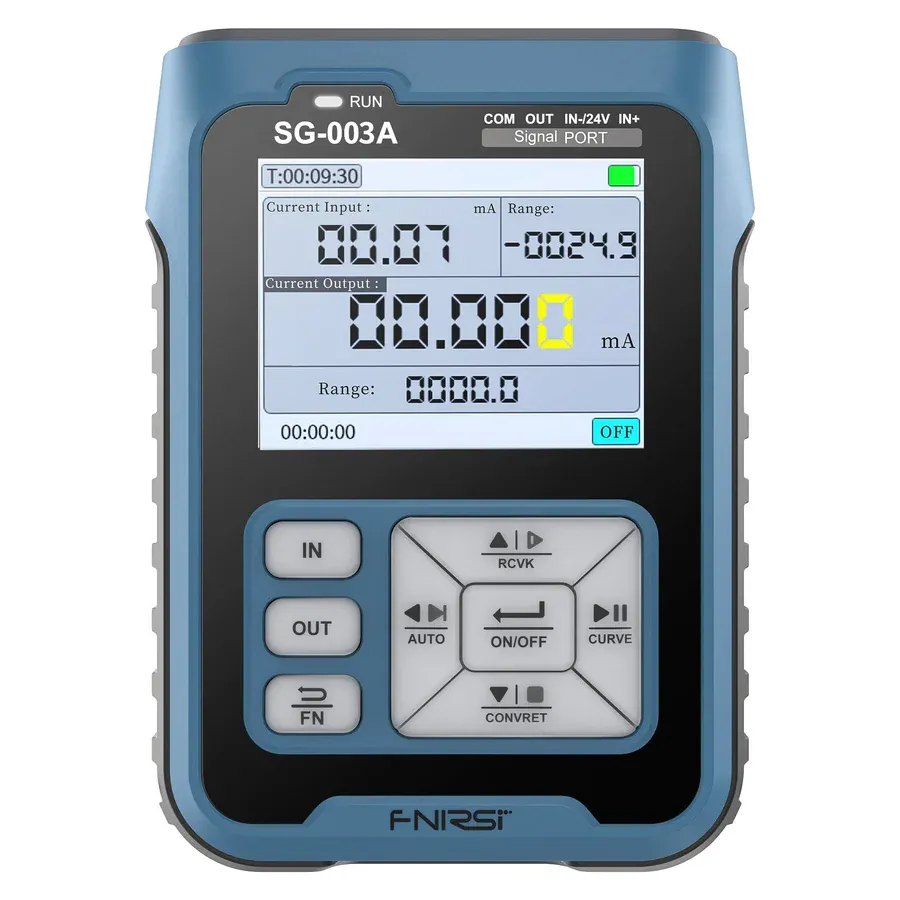

FNIRSI® SG-003A مولّد إشارات قابل للضبط 4-20mA 0-24V
الـ FNIRSI SG-003A هو معايِر ومحاكي إشارات صناعي محمول احترافي مصمم لتشخيص PLC وصيانة الأتمتة الصناعية واختبار أجهزة قياس العمليات واختبار التحكم في الصمامات وتطبيقات محاكاة الإشارات الأنالوجية. الجهاز بيدعم وظائف توليد وقياس إشارات الجهد والتيار والتردد وPWM، مما يجعله مناسباً للمهندسين الصناعيين وتقنيي الأتمتة ومحترفي الصيانة العاملين مع أنظمة التحكم الصناعية.
المميزات الرئيسية
قياس هندسي خطي: بيترجم خطوط إشارات 0-10V أو 4-20mA الخام إلى معاملات فيزيائية أو هندسية يحددها المستخدم (مثلاً مقاييس الضغط أو الحرارة أو السرعة) بشكل خطي متناسب.
توليد مسح ومنحدر تلقائي: ملفات مخرج تلقائية قابلة للبرمجة بتدعم أوضاع صعود أحادي وهبوط أحادي وحلقة دورية مستمرة لاختبار إجهاد الحلقة بدون تدخل يدوي.
تحويل إشارات ثنائي الاتجاه: بيحوّل المدخلات لمخرجات بديلة بسلاسة، بيدعم تحويل الجهد لوضع تيار نشط وجهد لوضع سلبي وتحويل التيار لجهد.

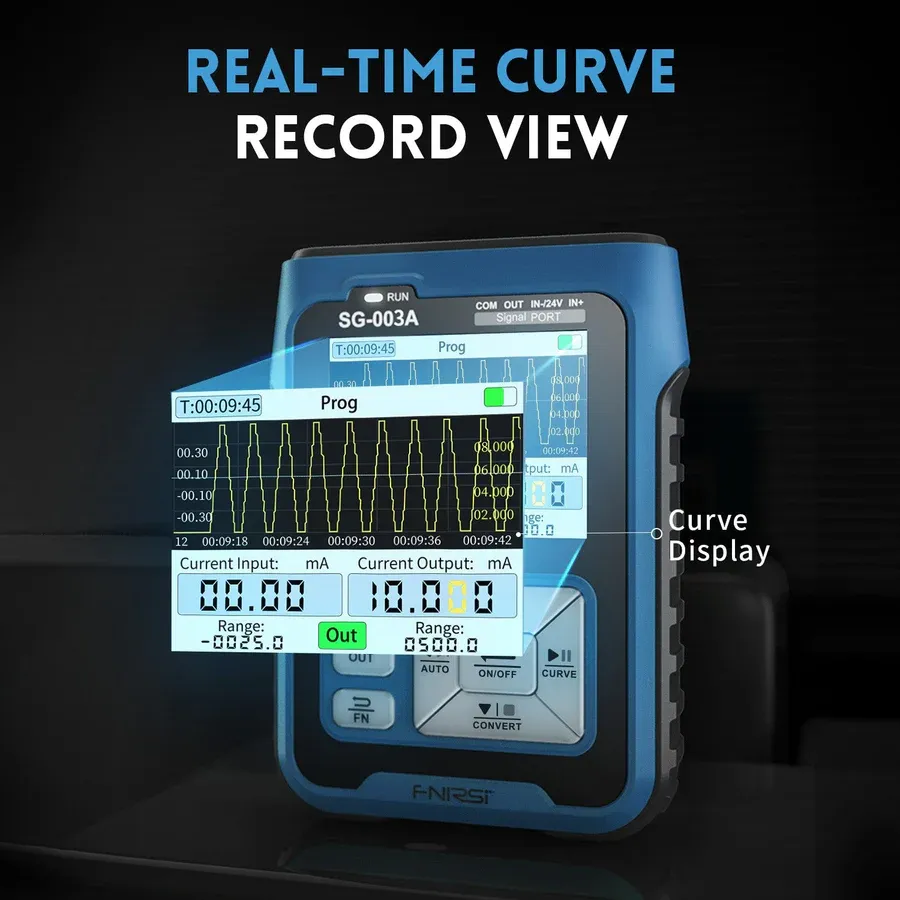

منحنيات أجهزة قياس في الوقت الحقيقي: بيُصوِّر اتجاهات المدخلات والمخرجات في نفس الوقت عبر محرك تسجيل رسوم بيانية في الوقت الحقيقي بـ 10 fps مع فترات أخذ عينات قابلة للضبط وحدود إحداثيات ذاتية التحجيم.
محرك مخرج PWM دقيق: يتميز بمولّد إشارات Pulse-Width Modulation (PWM) مخصص قادر على ضبط التردد ودورات الـ Duty Cycle باستقلالية لاختبار الملفات اللولبية التناسبية والمشغّلات.
واجهة باص RS485 صناعية: بتتواصل مباشرةً مع برنامج ضبط خارجي أو إطار PLC رئيسي باستخدام بروتوكولات تواصل RS485 القياسية.
المواصفات
المواصفة | القيمة |
|---|---|
الماركة | FNIRSI |
الموديل | SG-003A |
نطاق مخرج التيار النشط | 0 إلى 24mA |
دقة مخرج التيار النشط | 0.01mA |
دقة مخرج التيار النشط | ±(0.1%+0.005) |
أقصى حمل مخرج التيار النشط | 750Ω |
نطاق مخرج التيار السلبي | 0 إلى 24mA |
دقة مخرج التيار السلبي | 0.01mA |
دقة مخرج التيار السلبي | ±(0.1%+0.005) |
مصدر باور خارجي لمخرج التيار السلبي | 0 إلى 30V |
نطاق مخرج الجهد | 0 إلى 24V |
دقة مخرج الجهد | 0.01V |
دقة مخرج الجهد | ±(0.1%+0.005) |
نطاق حلقة 24V | 0 إلى 24mA |
دقة حلقة 24V | 0.01mA |
دقة حلقة 24V | ±(0.1%+0.005) |
نطاق مخرج التردد/PWM | 0 إلى 9999Hz |
دقة مخرج التردد/PWM | 5 أرقام |
دقة مخرج التردد/PWM | ±2% |
نطاق مدخل التيار | 0 إلى 24mA |
دقة مدخل التيار | 0.01mA |
دقة مدخل التيار | ±(0.1%+0.005) |
نطاق مدخل الجهد | 0 إلى 30V |
دقة مدخل الجهد | 0.01V |
دقة مدخل الجهد | ±(0.1%+0.005) |
البطارية | بطارية ليثيوم واحدة 3.7V 3000mAh |

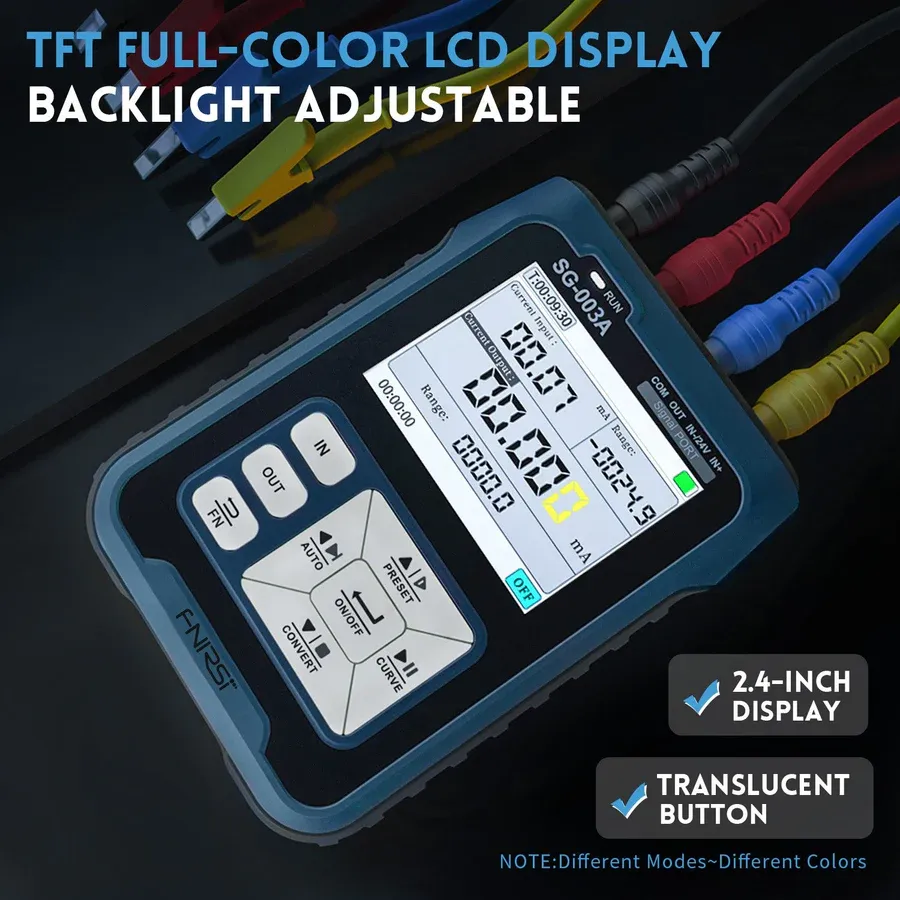

حجم الشاشة | TFT LCD ملونة بالكامل 2.4 بوصة |
حجم الجهاز | 82×27×112 مم |
رفع مخرج تلقائي بالبرنامج | مدعوم |
مخرج مسبق الضبط | مدعوم |
مخرج تحويل خطي للإشارة | مدعوم |
توقيت المخرج | مدعوم |
Modbus Slave | مدعوم |
ترقية فيرموير USB | مدعوم |
منحنى في الوقت الحقيقي | مدعوم |
التكوين :
الاستخدامات الرئيسية
ضبط حلقة PLC والأتمتة: اختبار حلقات التحكم المعقدة والتحقق من تحويلات الأنالوج للرقمي وحقن مراجع دقيقة لقياس مقاييس معدات المنشأة.
معايرة الصمام التناسبي والسيرفو: محاكاة مدى مشغّلات مخصص وقياس إشارات التغذية الراجعة مع تتبع الموجات في الوقت الحقيقي.
محاكاة المرسِلات والسينسورات: حزم ومحاكاة مرسِلات تيليميتري صناعية نشطة أو سلبية 4-20mA.
التحقق من هاردوير Modbus وSCADA: التحقق من حلقات البيانات التسلسلية والمقارنة المرجعية لإدخالات سجل رقمية مقابل جهود فيزيائية محقونة حقيقية.

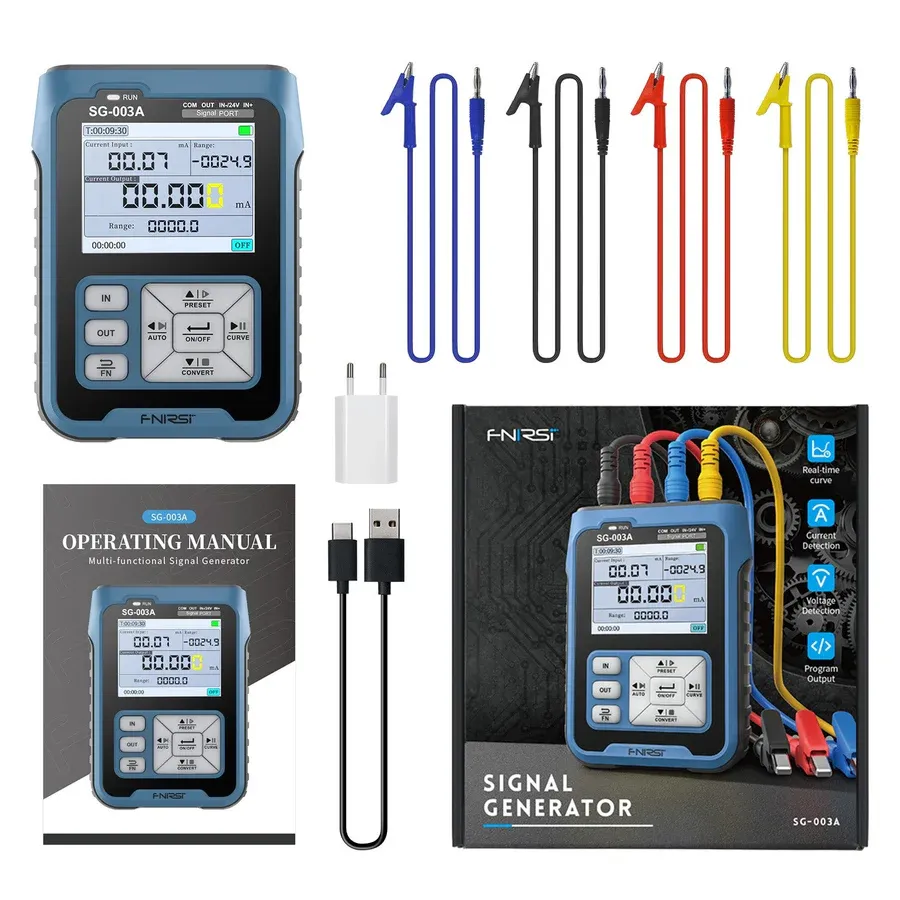

محتويات العبوة
1× مولّد إشارات FNIRSI SG-003A.
4× مشابك اختبار تمساح (أحمر، أسود، أصفر، أزرق).
1× كابل شحن USB Type-C.
1× شاحن USB.
1× دليل الاستخدام.
1× علبة التعبئة.
📁 دليل الاستخدام والفيرموير تحميل
