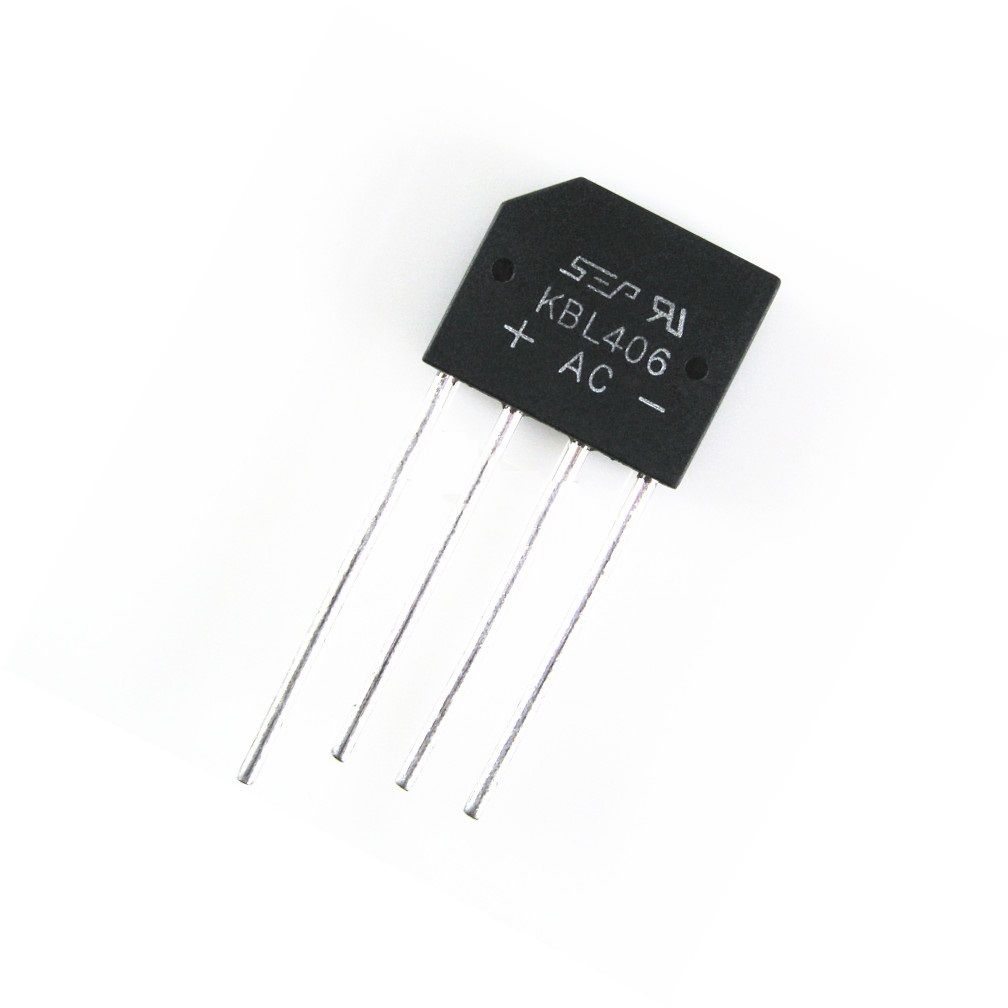

قنطرة توحيد (بريدج) موديل: KBL406 600 فولت 4 أمبير

ما هو استخدامه؟

الـ KBL406 هو مقوِّم جسر بيستخدم أربعة ديودات مرتبة في تكوين جسر لتحويل التيار المتردد (AC) إلى تيار مستمر (DC) بكفاءة عن طريق تقويم كلا النصفين من دورة AC. تصميمه المضغوط بيجعله عالي الكفاءة ومثالياً لتطبيقات الطاقة الصغيرة والمتوسطة، منها مصادر الباور العامة وشواحن البطاريات وإلكترونيات الطاقة المختلفة.

ترتيب البنات

المواصفات

• المصنّع: Navitas Semiconductor (ماركة: GeneSiC Semiconductor)

• النوع: بريدج (سلسلة: KBL)

• الباكدج/التركيب: KBL Case، Through Hole (توصيل Solder Pin)

• متوسط التيار الأمامي (If): 4.0A (عند TA=50°C)

• ذروة الجهد العكسي (VRRM): 600V

• أقصى جهد RMS: 420V

• أقصى جهد حجب DC: 600V

• الجهد الأمامي (Vf): 1.1V

• أقصى تيار اندفاع: 120A (ذروة تيار الاندفاع الأمامي: 200A)

• تقييم الصهر (I²t): 166 A²sec

• المقاومة الحرارية: 10.0 °C/W

• نطاق درجة حرارة التشغيل: -55°C إلى +150°C

• وزن الوحدة: 6 جرام

داتاشيت : KBL406G Datasheet (PDF)
