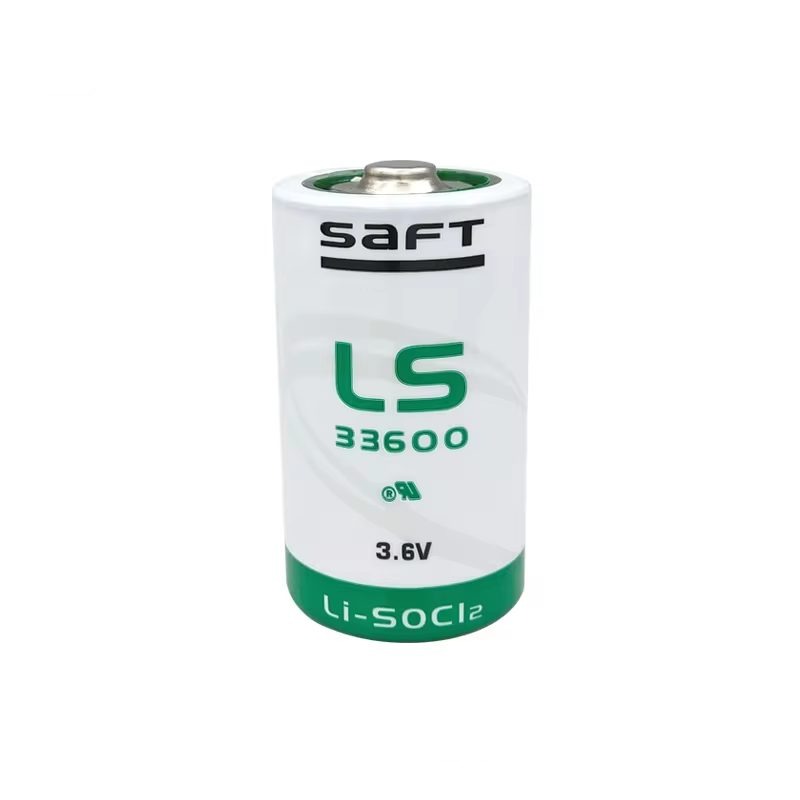

بطارية ليثيوم سافت LS33600 غير قابلة لإعادة الشحن 3.6 فولت

بطارية Saft LS 33600 بحجم D. الدليل ده بيوضح كيمياءها الداخلية ومعمارتها الكهروميكانيكية والقيود التصميمية الهندسية الحرجة المطلوبة لاستخدامها في أنظمة عالية الموثوقية.

1. المواصفات التقنية الأساسية

على عكس خلايا D القلوية القياسية اللي بتشتغل على 1.5 فولت وبتنخفض خطياً تحت الحمل، كيمياء Li-SOCl بتوفر هضبة تشغيل عالية ومسطحة جداً.

2. التصميم والمعمارية الكهروميكانيكية

بناء Bobbin (ملفوف)

الـ LS 33600 مصممة باستخدام تخطيط هيكلي Bobbin (طبقات أسطوانية مركزية) بدل تخطيط ملفوف حلزونياً (Jelly-Roll).

• الميزة: باستخدام تصميم Bobbin، Saft بتعظّم الحجم الداخلي المخصص لكتلة الكاثود الكيميائي النشط وأنود الليثيوم. ده بينتج سعة ضخمة 17 أمبير-ساعة في بصمة خلية D واحدة.

• المقايضة: مساحة السطح بين العناصر النشطة محدودة. بالتالي، هذه الخلية محسّنة للتيارات الأساسية منخفضة الاستهلاك المتقطعة بدفعات معتدلة. للسحب المستمر والضخم للطاقة (أكثر من 500 مللي أمبير مستمر)، بتُستخدم عادةً خلية ملفوفة حلزونياً (زي Saft LSH 20) بدلاً منها.

الموثوقية الهيكلية والسلامة

• الختم المحكم: تتميز بعلبة ستانلس ستيل ملحومة بالليزر ورأس طرفية ختم زجاج-معدن متين. ده بيمنع تسرب الرطوبة وهروب غاز الإلكتروليت، مما يتيح عمر تخزين يتجاوز 20 سنة.

• فتحة الأمان: الخلية تشمل فتحة أمان مدمجة مصممة لإطلاق ضغط الغاز الداخلي بأمان لو البطارية اتقصّرت عرضياً أو انسحقت أو تعرّضت لدرجات حرارة قصوى غير مصرّح بها.

3. مفاهيم سلوكية حرجة للمهندسين

ظاهرة التخميل وتأخير الجهد

السر الأساسي وراء معدل التفريغ الذاتي المنخفض جداً للبطارية (أقل من 1% سنوياً عند +20 درجة مئوية) هو التخميل. طبقة مجهرية من بلورات كلوريد الليثيوم (LiCl) بتنمو طبيعياً فوق أنود الليثيوم أثناء فترات عدم النشاط، وبتعمل كعازل كيميائي لإيقاف التفريغ الذاتي.

• المُعضلة: لما الدايرة بتتبدل من نوم بالميكروأمبير لإرسال نشط (مثلاً سحب 200 مللي أمبير)، هذه الطبقة العازلة بتعمل كحاجز، بتسبب انخفاضاً مؤقتاً في جهد المخرج يُعرف بتأخير الجهد. مع مرور التيار، الطبقة بتتحلل، والجهد بيرتد لـ 3.6 فولت.

• الحل التصميمي: لو المايكروكونترولر أو الترانسيفر الراديوي بتاعك عنده عتبة قطع جهد منخفض عالية (مثلاً بيحتاج على الأقل 3.0 إلى 3.3 فولت)، لازم تحسب لتأخير ده في الفيرموير بترتيب تسلسل الاستيقاظ، أو بفصل الهاردوير بكابسيتورات خارجية.

التعامل مع نبضات RF عالية التيار (تطبيقات IoT)

لو هذه البطارية بتشغّل إعدادات تيليميتري عن بُعد (زي بوابات LTE-M أو NB-IoT أو LoRaWAN)، إرسالات الراديو في الذروة ممكن تطلب نبضات قصيرة حتى 400 مللي أمبير أو أكثر.

تكرار نبض بطارية Bobbin بالقرب من حدودها القصوى — خصوصاً في الظروف المتجمدة — بيُجهد الكيمياء وممكن يحفّز انخفاضات جهد شديدة.
