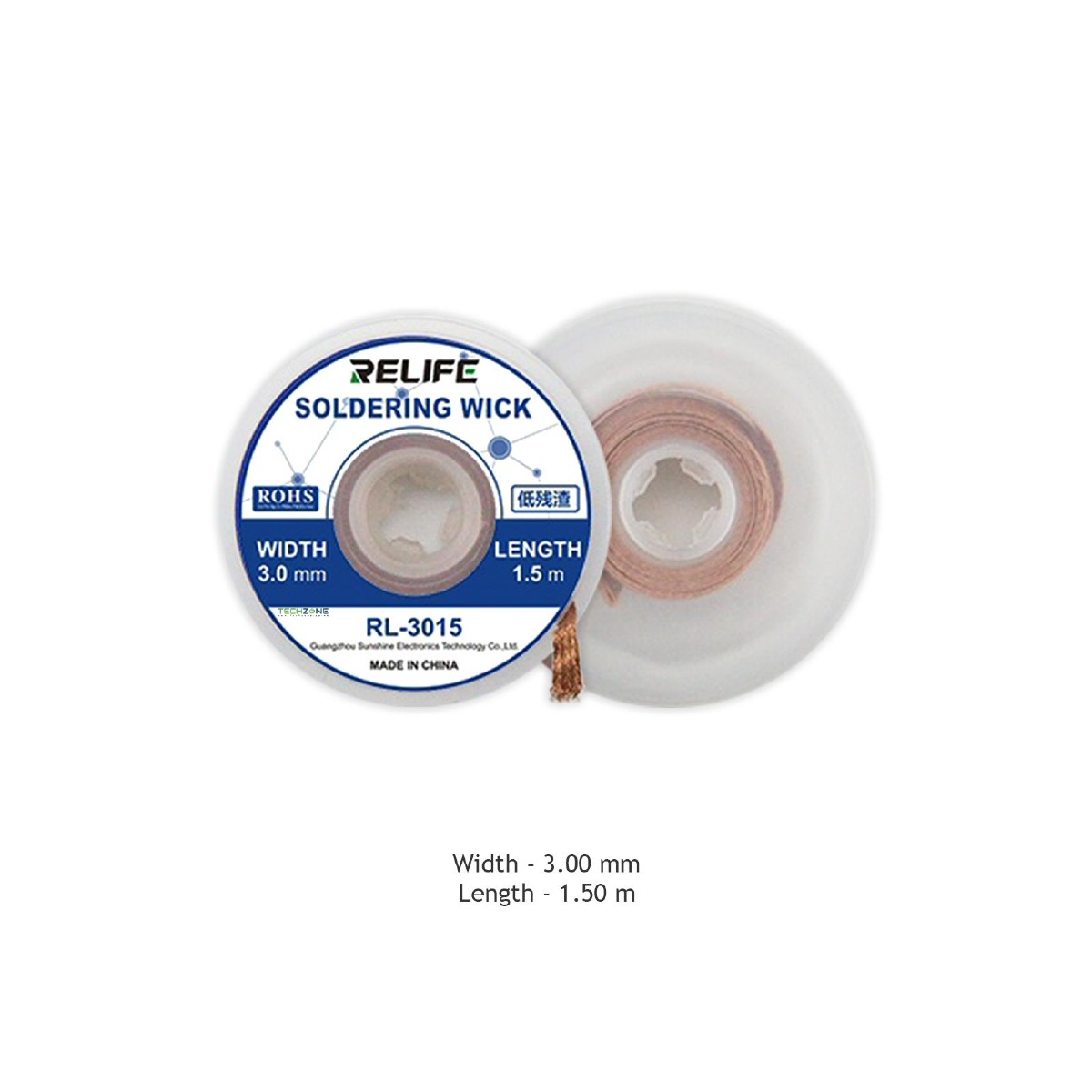

سولدر ويك ريلايف موديل: RL-3015 بعرض 3 مم وطول 1.5 متر

سولدر ويك RELIFE RL-3015، أداة إعادة عمل عالية الكفاءة مصممة بواسطة RELIFE. بمساحة عرض 3.0 مم وعملية نسج متقدمة، هذا السولدر ويك مصمم لنقل كتلة حرارية سريع وامتصاص شعري أقصى عبر وصلات إلكترونية أكبر ومسارات باور وبصمات مكونات ثقيلة.

1. المواصفات التقنية الأساسية

المعاملات المادية والكيميائية والفيزيائية الأساسية لـ RL-3015 مُنظَّمة أدناه:

2. مميزات أداء متقدمة

نسج متقدم ومضاعف امتصاص عالٍ

الـ RL-3015 مصنّع باستخدام عملية ضفر متخصصة ومتشابكة بإحكام مع أسلاك نحاس نقي دقيقة جداً. هذا التصميم بيعظّم تدرّج الضغط الشعري داخل فراغات النسج. نتيجة لذلك، السولدر ويك بيوفر امتصاصاً نحاسياً عالياً، بيتيح للتقنيين رفع كمية أكبر بكثير من اللحام المنصهر عن البوردة مع تقليل هدر المادة الخام.

كيمياء حماية حرارية فريدة

خيوط النحاس المستوردة مُنقَّاة كيميائياً ومعالَجة بتركيبة واقية خاصة.

• ترطيب سريع: عند التلامس مع طرف مكواة ساخن، التركيبة بتقلل فوراً التوتر السطحي للحام الموجود، بيخليه يتدفق بسلاسة داخل الضفيرة.

• حماية من الصدمة الحرارية: بتعظيم كفاءة نقل الحرارة، السولدر ويك بيحقق تفريغاً كاملاً للحام في أقل وقت ممكن. ده بيحمي مباشرةً بوردات الدوائر المطبوعة (PCBs) متعددة الطبقات من ارتفاع الحرارة أو رفع تريسات حساسة.

3. التطبيقات العملية

بروفايل 3.0 مم الثقيل بيخلي RL-3015 فعّالاً جداً لبيئات مشتت الحرارة:

• تجهيز بادات SMD وBGA الثقيلة: بينظّف بأمان مصفوفات لحام متبقية على معالجات ضخمة وشرائح رسومات وموديولات توصيل باور (VRMs).

• تفريغ وصلات Through-Hole: بيكنس برك لحام عميقة محاصرة داخل Through-Hole مطلية كبيرة على مصادر باور صناعية وإلكترونيات سيارات.

• إصلاح الكونكتورات والطرفيات: مثالي لتنظيف هيدرات متعددة البنات ومنافذ D-Sub وجاكات صوت وألسنة تأريض الشاسيه.

• معالجة جسر اللحام: بينظّف فوراً قصورات لحام عرضية واسعة عبر مسارات لوجك عريضة أو بنات باور عالية.

4. أفضل الممارسات الهندسية للاستخدام

• طابق مع أطراف مكواة ذات كتلة حرارية عالية: اقرن هذا السولدر ويك العريض 3.0 مم بطرف مكواة إزميل كبير أو مشطوف أو حافة سكينة. تجنب الأطراف المخروطية الضيقة أو ذات الطرف الدقيق، لأنها تفتقر لمساحة السطح الفيزيائية اللازمة لتوصيل الحرارة عبر الضفيرة النحاسية السميكة بفعالية.

• نافذة 2-3 ثواني: ضع السولدر ويك النظيف مباشرةً فوق وصلة اللحام المستهدفة، ثم اضغط طرف المكواة بشكل مسطح عليه. اللحام لازم يرتفع داخل النسج بالقوى الشعرية خلال 2 إلى 3 ثواني. لو توقف، تحقق من مخرج حرارة المكواة بدل تطبيق ضغط فيزيائي، اللي ممكن يكسر ركائز البوردة الداخلية.

• نفّذ رفعاً عمودياً متناسقاً: لما يُمتَص اللحام، ارفع مكواة اللحام والضفيرة معاً عمودياً للأعلى في نفس اللحظة بالظبط. لا تسحب أبداً سولدر ويك جافاً وساخناً أفقياً عبر البادات، لأن ألياف النحاس الصلبة ممكن تخدش قناع اللحام الواقي أو تمزّق تريسات حساسة من ركيزة FR4.

• اقطع الأطراف المشبعة قبل الاستخدام التالي: استخدم دايماً كمّاشة قطع حادة ومستوية لقص الجزء المستخدم والمشبع باللحام قبل الانتقال للوصلة التالية. ترك جزء مستخدم متصل بيكوّن مشتت حراري بيستنزف الطاقة من طرف المكواة.
