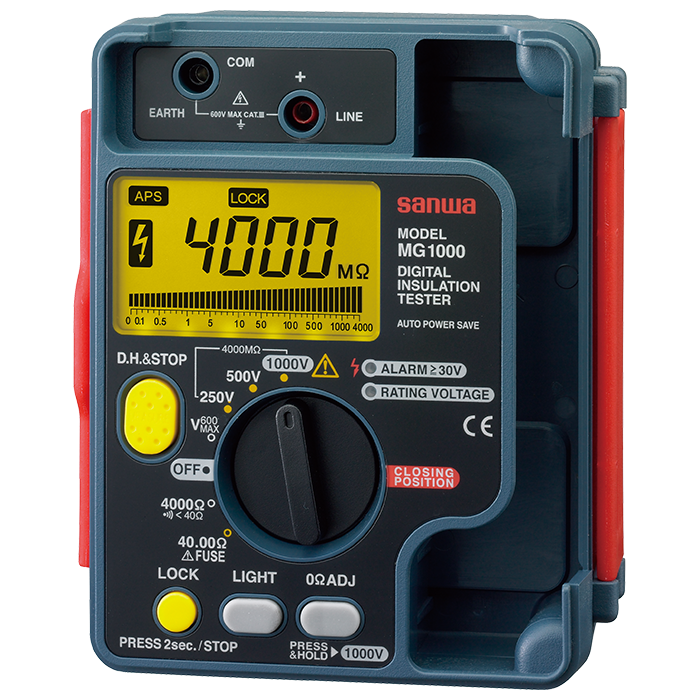

جهاز اختبار مقاومة العزل الرقمي سانوا موديل: MG1000

جهاز سانوا إم جي١٠٠٠ هو جهاز اختبار مقاومة العزل الرقمي المصمم لقياس مقاومة العزل في خطوط الطاقة والمعدات الكهربائية ضمن نطاق حتى ٦٠٠ فولت تصنيف أمان . يحتوي على شاشة عدّاد رقمي ٤٠٠٠ قراءة مع شريط بياني يشبه العداد التناظري وإضاءة خلفية لتسهيل قراءة النتائج في الإضاءة الضعيفة. يدعم الجهاز ثلاثة نطاقات اختبار للجهد العازل بجهود ٢٥٠ فولت، ٥٠٠ فولت، و١٠٠٠ فولت، كما يدعم قياس الجهد المتردد والمستمر حتى ٦٠٠ فولت مع خاصية اكتشاف الدائرة الحيّة تلقائيًا عند قيمة ٣٠ فولت أو أكثر مع تنبيه صوتي وإشارة ضوئية عند وجود الجهد. يحتوي الجهاز أيضًا على وظيفة تثبيت تلقائي للبيانات، واختبار الاستمرارية مع صفارة تنبيه ومؤشر إنذار، ووظيفة التفريغ التلقائي بعد القياس، بالإضافة إلى وظيفة التوفير التلقائي للطاقة التي تعمل بعد حوالي عشر دقائق من عدم الاستخدام. يأتي الجهاز مع مجسات قياس وحزام حاملة ‑٥٠، ويتميز بجسم قوي ومقاوم للغبار والبقع .

وظيفة قياس مقاومة العزل (MΩ):

‑ نطاقات القياس: ٤MΩ / ٤٠MΩ / ٤٠٠MΩ / ٤٠٠٠MΩ

‑ الدقة: ±(٣٪ + ٤)

‑ دقة القراءات: ٠٫٠٠١MΩ

جهد الاختبار العازل:

‑ ٢٥٠/٥٠٠/١٠٠٠ فولت اختبار عزل

الجهد المتردد والمستمر (ACV/DCV):

‑ حتى ٦٠٠ فولت مع كشف تلقائي لتردد الشبكة

‑ الدقة: ±(٣٪ + ٢)

‑ الدقة الرقمية: ١ فولت

اختبار الاستمرارية:

‑ اختبار حتى ٤٠٠٠ أوم مع صفارة إنذار ومؤشر تنبيه

‑ الدقة: ±(٣٪ + ٣)

‑ دقة القراءة: ١ أوم

قياس المقاومة الصغرى (Ω):

‑ نطاق ٤٠ أوم

‑ الدقة: ±(٣٪ + ١٠)

‑ دقة القراءة: ٠٫٠١ أوم

التردد المسموح:

‑ نطاق ٤٥ هرتز – ٤٠٠ هرتز للجهد المتردد

التيار الاسمي وقياس الدائرة القصيرة:

‑ التيار الاسمي: حوالي ١٫٠ – ١٫٢ ملي أمبير

‑ التيار في حالة الدائرة القصيرة: ٢ ملي أمبير أو أقل

القدرة على اكتشاف وجود الجهد الحي:

‑ عند الجهد ٣٠ فولت أو أكثر (AC/DC) تتوقف اختبار العزل ويصدر تنبيه صوتي ويضيء مؤشر إنذار.

شاشة العرض:

‑ ٤٢٠٠ قراءة تقريبًا

‑ شريط بياني (Log Bar)

‑ إضاءة خلفية تساعد في القراءة بوضوء منخفض

التفريغ التلقائي بعد القياس:

‑ يفرّغ الجهد ويتيح قراءة آمنة بعد انتهاء الاختبار.

التوفير التلقائي للطاقة:

‑ الجهاز يدخل وضع توفير الطاقة بعد حوالي ١٠ دقائق من عدم التشغيل.

البطارية:

‑ ست بطاريات AA 1٫٥ فولت (نوع LR٦)

الأبعاد والوزن:

‑ الأبعاد: ١٧٠ مم (ارتفاع) × ١٤٢ مم (عرض) × ٥٧ مم (عمق)

‑ الوزن: حوالي ٦٠٠ غرام شامل البطاريات

معايير السلامة:

‑ متوافق مع IEC61010 CAT III ٦٠٠ فولت

التصنيف البيئي:

‑ مقاومة الغبار والبقع بتصنيف IP٥٤

الملحقات المرفقة:

‑ مجسات القياس TL‑١١٢a

‑ حزام حامل ST‑٥٠

‑ دليل المستخدم
