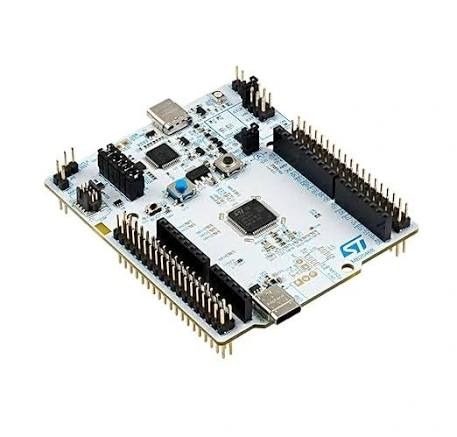

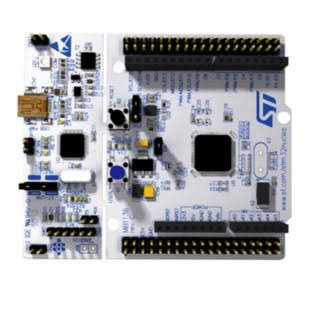

لوحة تطوير STM32 Nucleo-64 للتجارب والمشروعات الإلكترونية، مزودة بمتحكم STM32F446RET6

الوصف

توفر لوحة STM32 Nucleo طريقة اقتصادية ومرنة للمستخدمين لتجربة الأفكار الجديدة وإنشاء النماذج الأولية باستخدام أي خط من المتحكمات الدقيقة STM32، مع إمكانية الاختيار من بين العديد من التركيبات المختلفة من حيث الأداء واستهلاك الطاقة والميزات.

كما أن دعم التوصيل مع لوحات Arduino™ ووجود منافذ التوسعة ST Morpho يجعل من السهل توسيع إمكانيات منصة التطوير المفتوحة STM32 Nucleo باستخدام مجموعة كبيرة ومتنوعة من لوحات الـ Shields المتخصصة.

ولا تحتاج لوحة STM32 Nucleo إلى أي مبرمج أو أداة تصحيح خارجية منفصلة، لأنها تحتوي بشكل مدمج على مبرمج ومصحح الأخطاء ST-LINK/V2-1.

وتأتي لوحة STM32 Nucleo مع مكتبة البرمجيات الشاملة STM32 HAL، بالإضافة إلى مجموعة متنوعة من أمثلة البرامج الجاهزة، مع إمكانية الوصول المباشر إلى موارد mbed المتوفرة عبر الإنترنت.

المميزات

• متحكم دقيق STM32 في حزمة LQFP64

• نوعان من إمكانيات التوسعة:

  • توافق وتوصيل Arduino Uno Revision 3

  • منافذ توسعة STMicroelectronics Morpho للوصول الكامل إلى جميع مداخل ومخارج STM32 I/O

• يدعم منصة mbed

• مبرمج ومصحح أخطاء ST-LINK/V2-1 مدمج على اللوحة، مع موصل SWD

  • مفتاح لتحديد وضع التشغيل واستخدام اللوحة كمبرمج ST-LINK/V2-1 مستقل

• خيارات مرنة لتغذية اللوحة بالطاقة:

  • من خلال USB VBUS أو مصدر طاقة خارجي بجهد 3.3 فولت أو 5 فولت أو 7–12 فولت

  • نقطة وصول لإدارة الطاقة

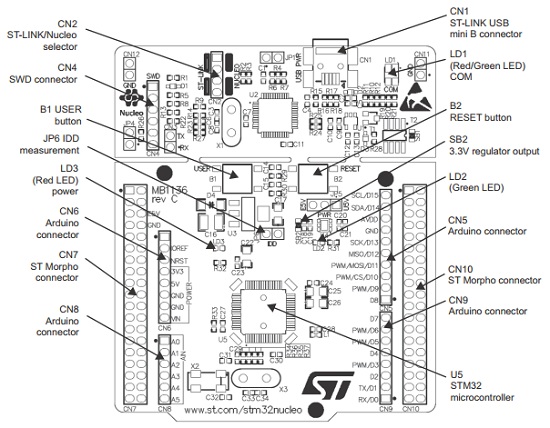

• ثلاثة مؤشرات LED:

  • مؤشر اتصال USB (LD1)

  • مؤشر LED للمستخدم (LD2)

  • مؤشر تشغيل الطاقة (LD3)

• زران للضغط:

  • زر USER للاستخدام

  • زر RESET لإعادة تشغيل اللوحة

• إمكانية إعادة تعريف اتصال USB USB Re-enumeration، مع دعم ثلاثة أنواع مختلفة من واجهات USB:

  • منفذ Virtual COM افتراضي

  • وحدة تخزين Mass Storage

  • منفذ تصحيح أخطاء Debug Port

• مدعومة من مجموعة واسعة من بيئات التطوير المتكاملة IDE، بما في ذلك:

  • IAR™

  • Keil®

  • بيئات التطوير المعتمدة على GCC

• تصميم مدمج وصغير الحجم

• سهلة الاستخدام

• استهلاك منخفض للطاقة

• مناسبة جدًا لمشروعات الـ DIY والمشروعات التي تنفذها بنفسك

• جهاز جاهز للتوصيل والتشغيل مباشرة Plug and Play

توفر لوحة STM32 Nucleo-64 طريقة اقتصادية ومرنة للمستخدمين لتجربة الأفكار والمفاهيم الجديدة وإنشاء النماذج الأولية، مع إمكانية الاختيار من بين مجموعات متنوعة من خصائص الأداء واستهلاك الطاقة التي يوفرها المتحكم الدقيق STM32.

وبالنسبة للوحات المتوافقة، يعمل مصدر الطاقة الخارجي SMPS على تقليل استهلاك الطاقة بشكل كبير أثناء وضع التشغيل Run Mode.

كما يتيح دعم التوصيل مع ARDUINO Uno V3 ومنافذ التوسعة ST Morpho توسيع وظائف منصة التطوير المفتوحة STM32 Nucleo بسهولة، مع إمكانية استخدام مجموعة كبيرة ومتنوعة من لوحات التوسعة المتخصصة Shields.

ولا تحتاج لوحة STM32 Nucleo-64 إلى استخدام أي مبرمج أو أداة تصحيح أخطاء خارجية منفصلة، لأنها تحتوي على مبرمج ومصحح أخطاء ST-LINK مدمج على اللوحة.

وتأتي لوحة STM32 Nucleo-64 مع مكتبات برمجية شاملة ومجانية خاصة بـ STM32، بالإضافة إلى أمثلة برمجية متوفرة ضمن حزمة STM32Cube MCU Package.

ملاحظة:

التحميلات

• ورقة البيانات (Datasheet)

• دليل المستخدم (User Manual)
