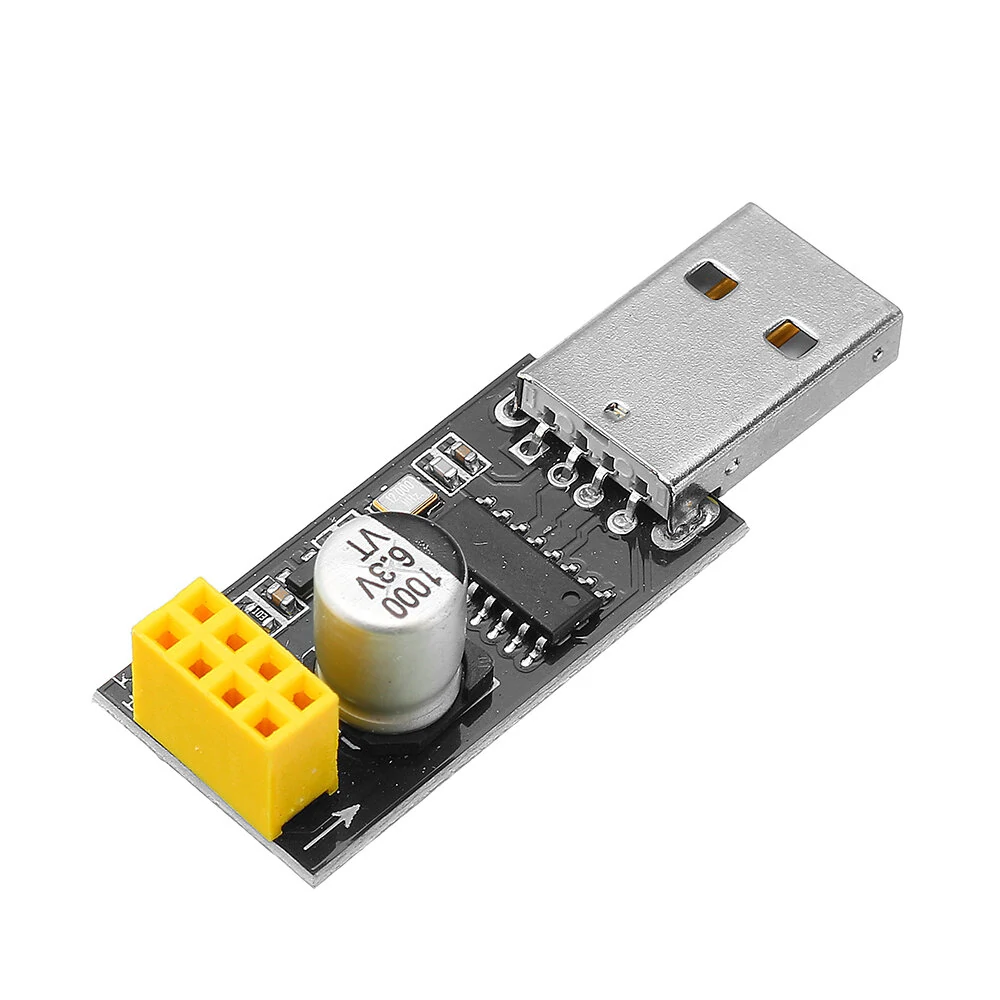

مبرمجة (يو إس بي) لموديول واي فاي ESP8266 (ESP-01)

نظرة عامة على المنتج

محول برمجة USB إلى ESP8266 (ESP-01) هو أداة تطوير مخصصة مصممة لتوصيل موديول Wi-Fi الشهير ESP-01 مباشرةً بالكمبيوتر. باستخدام شريحة CH340G الموثوقة للتحويل من USB إلى TTL، هذا المحول بيعمل كجسر سيريال، بيتيح للمطورين إرسال AT commands بسهولة أو تشخيص التواصل اللاسلكي أو فلاش فيرموير مخصص (زي NodeMCU أو سكيتشات اردوينو) على الـ ESP-01 بدون توصيلات براد بورد مربكة.

المميزات الرئيسية

• Plug-and-Play مباشر: فيه هيدر أنثى 2×4 مخصص مصمم ليناسب موديول ESP-01 بالظبط، بيلغي الحاجة لأسلاك جمبر.

• فلترة باور مدمجة: مزودة بكابسيتور صلب ضخم 1000µF على البوردة للتعامل مع ارتفاعات التيار الشهيرة للـ ESP8266، مما يضمن جهداً مستقراً ويمنع انخفاض الجهد أو الانهيارات أثناء الإرسال Wi-Fi.

• شريحة CH340G موثوقة: بتوفر تحويل USB-to-Serial مستقر ومتوافقة على نطاق واسع مع معظم أنظمة Windows وMac وLinux.

• سويتش تبديل (اختيار الوضع): لو مزودة بسويتش، بيتيح سويتش التبديل على البوردة التبديل بسهولة بين وضع 'UART' (لتشخيص AT commands) ووضع 'PROG' (لفلاش الفيرموير) بدون سحب GPIO0 يدوياً للـ LOW.

• أوسيليتور دقيق: بيستخدم أوسيليتور كريستال SMD 3225 عالي الجودة لضمان استقرار التواصل السيريال على معدلات باود عالية.

المواصفات التقنية

الاستخدامات

• فلاش الفيرموير: كتابة فيرموير MicroPython أو NodeMCU أو اردوينو جديد على موديولات ESP-01 فارغة.

• بروتوتايب IoT: اختبار وتشخيص AT commands لنقل داتا السينسورات أو العمل كسيرفر ويب قبل تكامل الـ ESP-01 في PCB أكبر.

• تشخيص الشبكة: استخدام الـ ESP-01 كسنيفر لاسلكي سريع أو سكانر شبكة موصول مباشرةً باللاب توب.

محتويات العبوة

• 1× محول برمجة USB إلى UART/ESP8266

• (موديول Wi-Fi ESP-01 مش مشمول مع هذا المحول)
