بوردة اردوينو Pro Mini المبنية على شريحة ATmega328P — نفس قوة الـ Uno في حجم صغير جداً (34×18 مم). مصممة للمشاريع الدائمة والأجهزة التي تعمل بالبطارية. تحتاج أدابتر USB-to-Serial خارجي للبرمجة.
هذا المنتج
Description:

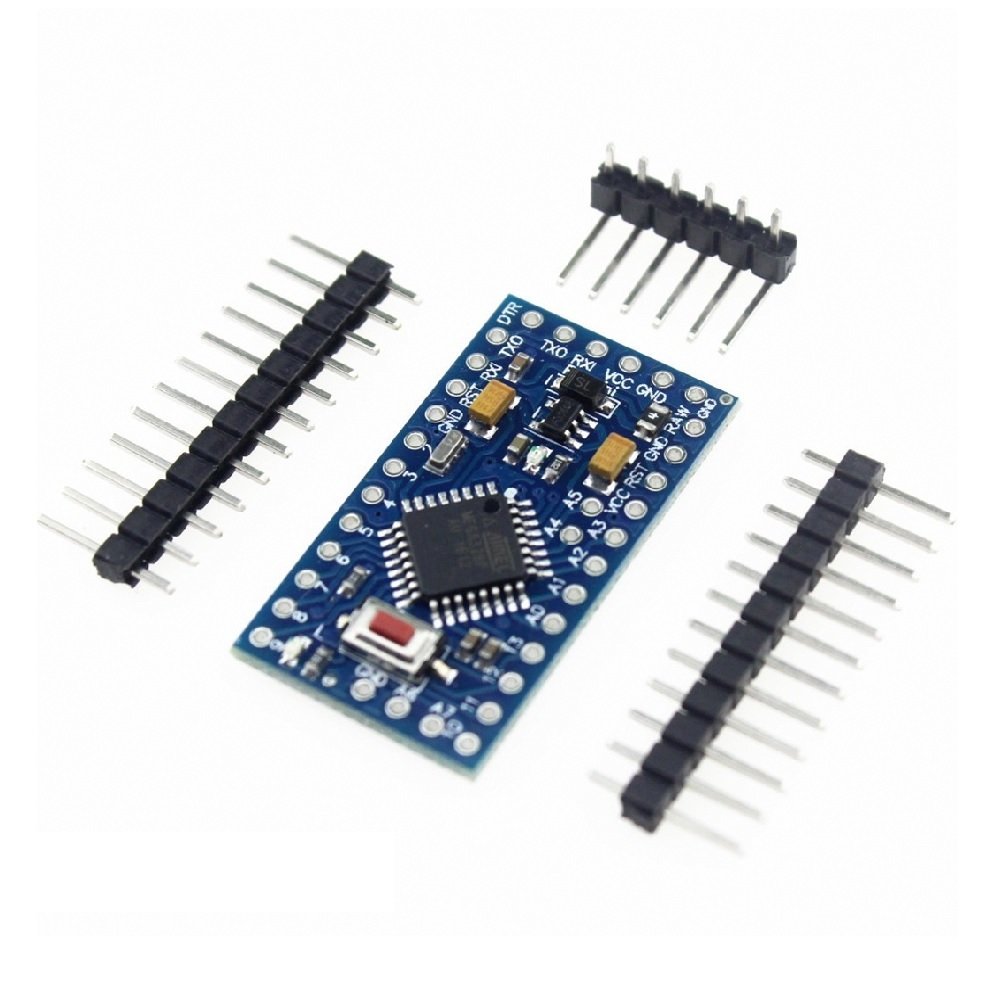

بوردة اردوينو Pro Mini مبنية على شريحة ATmega328P — نفس شريحة الـ Uno — بس بحجم أصغر بكتير وبدون مدخل USB. ده بيخليها الاختيار المثالي للمشاريع الدائمة والأجهزة اللي بتشتغل بالبطارية، حيث كل ملليمتر وكل ميلي أمبير بيفرق.
حجم صغير جداً: مقاسها 34×18 مم بس — من غير دايرة USB الكبيرة، بتوفر مساحة وباور في التطبيقات الدائمة.
نفس أداء ATmega328P: 14 بن رقمي (6 بيدعموا PWM) و8 مدخلات أنالوج (منها A6 وA7).
مناسبة للبراد بورد: بتيجي بهيدرات غير ملحومة، تقدر تركبها على البراد بورد أو تلحمها مباشرةً على البيرفورد.
باور مرن: فيها ريجيوليتور 5V مدمج — تتشغل من بن RAW (6-12V) أو مباشرةً من بن VCC (5V).
محتاج برمجر خارجي: تحتاج أدابتر USB-to-TTL (زي FTDI أو CH340) للبرمجة عن طريق الهيدر السداسي.
المواصفة | القيمة |
|---|---|
المايكروكونترولر | ATmega328P |
جهد التشغيل | 5V |
جهد الدخل (بن RAW) | 6-12V (الموصى به) |
البنات الرقمية I/O | 14 (6 بيدعموا PWM) |
مدخلات الأنالوج | 8 (A0-A7) |
تيار كل بن I/O | 20 mA (الموصى به) — 40 mA (الحد الأقصى) |
الفلاش ميموري | 32 KB |
SRAM / EEPROM | 2 KB / 1 KB |
سرعة الكلوك | 16 MHz |
الأبعاد | 34 × 18 مم |

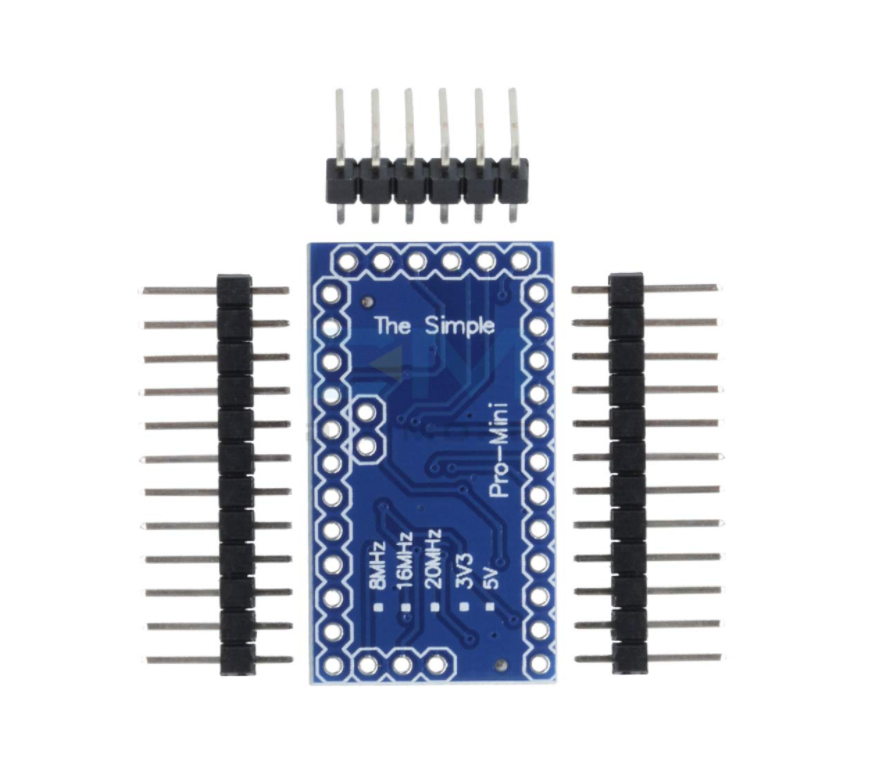

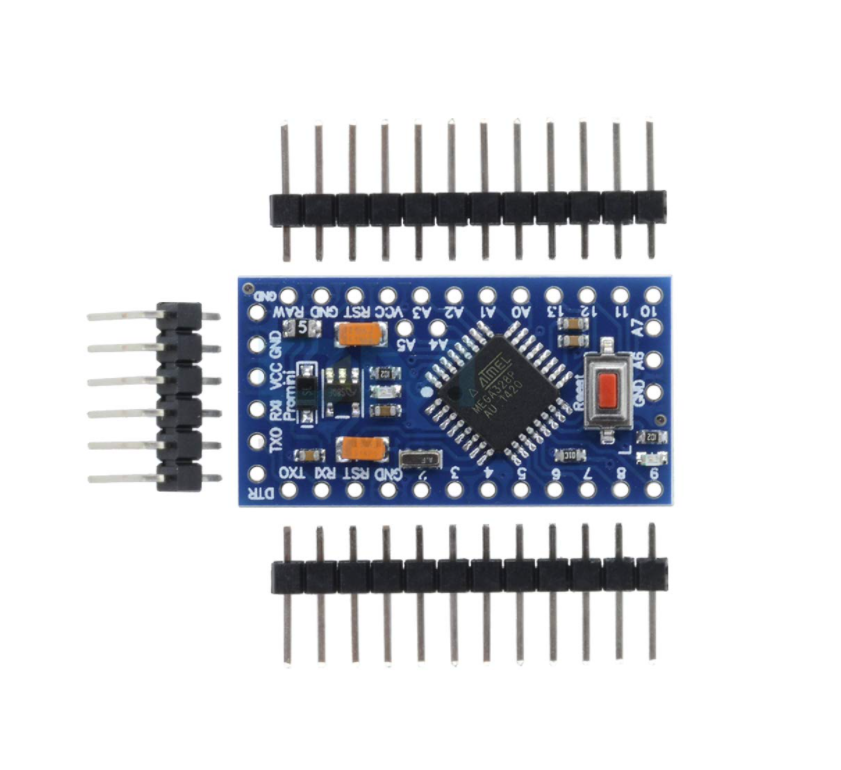

البوردة بتيجي مع هيدرات ذكر 1×12 غير ملحومة. لضمان المحاذاة الصح أثناء اللحام:
ركّب الهيدرات في البراد بورد الأول.
حط البوردة فوق الهيدرات وألحمها.
الهيدر الزاوية القائمة (6 بن) بيتركب في طرف البوردة للتوصيل بأدابتر البرمجة.
ملاحظات مهمة:

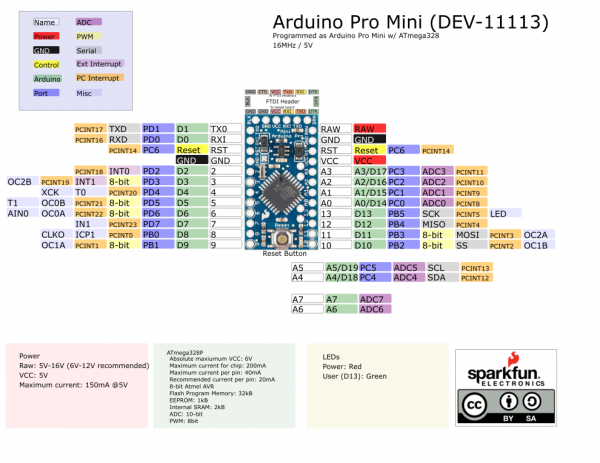

بنات I2C (A4/A5): محاذيين ناحية المنتصف — عادةً محتاج تلحم هيدرات فوق البوردة للوصول ليهم.
الأنالوج الإضافي (A6/A7): في طرف البوردة — كمان محتاج هيدرات فوقية للوصول ليهم.

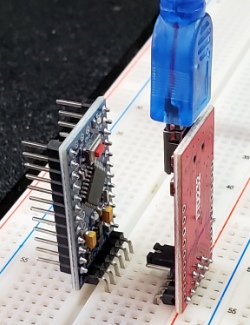

لأن البوردة مفيهاش USB مدمج، محتاج أدابتر USB-to-Serial مؤقت للبرمجة:
وصّل الأدابتر بالهيدر السداسي (مباشر أو بجمبر أنثى-أنثى).

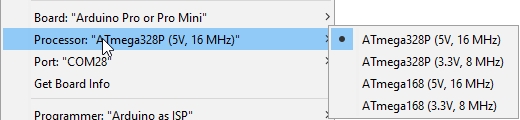

افتح Arduino IDE واختار:
Board: Arduino Pro or Pro Mini
Processor: ATmega328P (5V, 16 MHz)
اختار الـ COM port الصح وابدأ الرفع.
أنظمة مدمجة دائمة: مثالية للتركيب داخل علب مغلقة مش محتاجة USB بعدين.
إلكترونيات قابلة للارتداء: حجمها الصغير ووزنها الخفيف بيخلوها تتركب في الملابس الذكية.
شبكات سينسورات وداتا لوجر: ممتازة للنودات البعيدة اللي بتشتغل بالبطارية لأنها مفيهاش شريحة USB تاكل باور.
روبوتيكس ضيقة: مثالية كبوردة لوجك إضافية في الروبوتات الصغيرة أو الدرونز.
1× بوردة اردوينو Pro Mini 5V/16MHz
2× هيدر ذكر 1×12
1× هيدر ذكر زاوية قائمة 1×6 (لواجهة البرمجة)
