مبرمجة ميكروكنترولر PIC موديل: K150

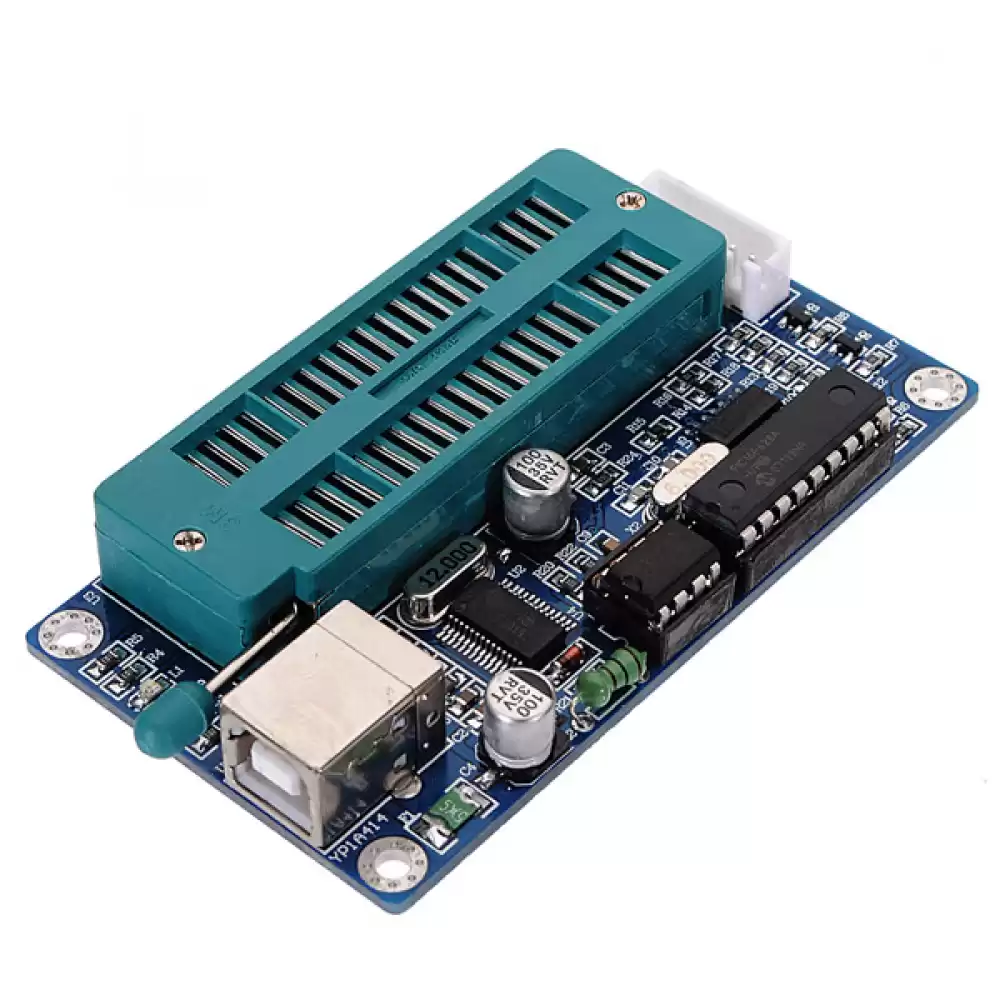

مبرمج K150 USB PIC

المميزات

• بيدعم أكثر شرائح PIC شيوعاً، منها القراءة والتشفير وغيرها من المميزات.

• مش محتاج مصدر باور خارجي: التواصل والباور بيتوفروا بالكامل عن طريق كابل USB واحد.

• سرعة برمجة أسرع بكثير من PICSTARTPLUS.

• بيقرأ محتويات منطقة برنامج الشريحة بسهولة.

• فيه تحقق تلقائي من البرمجة.

• تنبيهات معلومات شاملة بتتيح للمستخدمين فهم حالة التشغيل بسهولة.

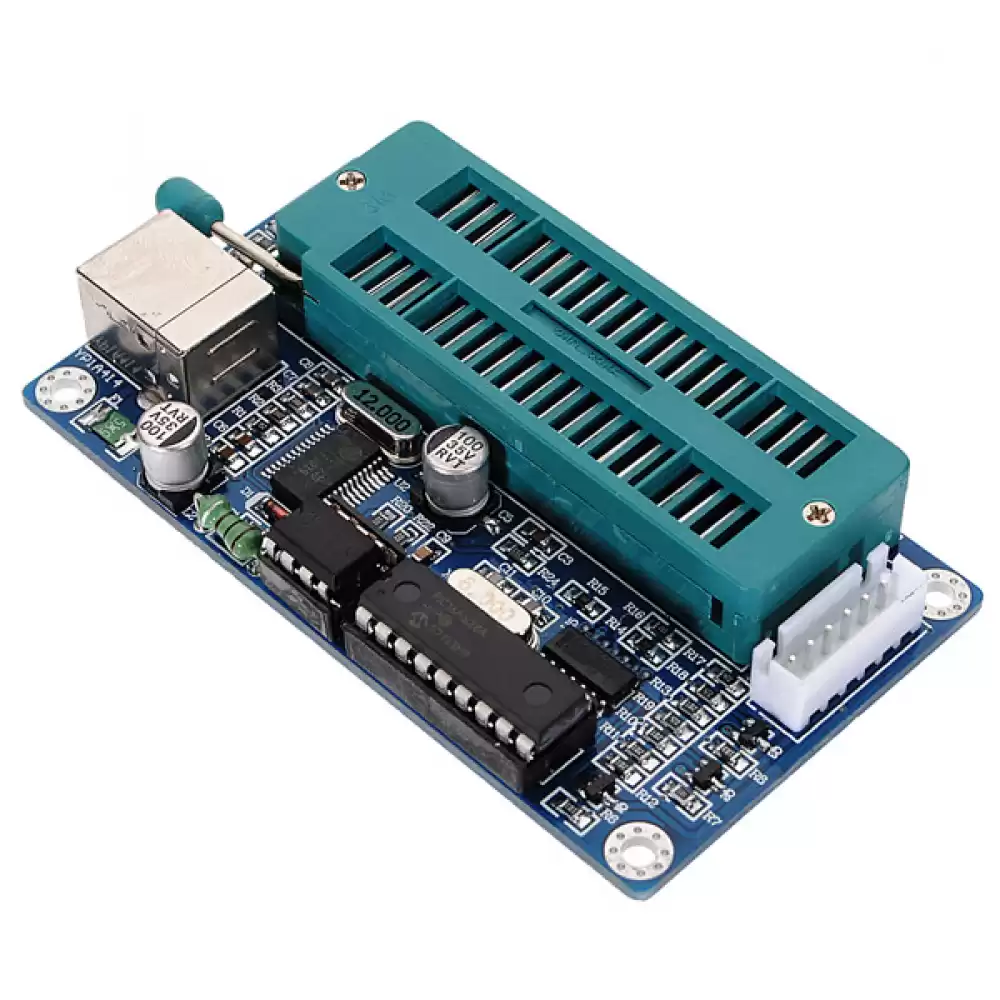

• مزود بحامل برمجة ZIF من 40 بن، بيتيح برمجة شرائح PIC من 8 إلى 40 بن مباشرةً على البوردة.

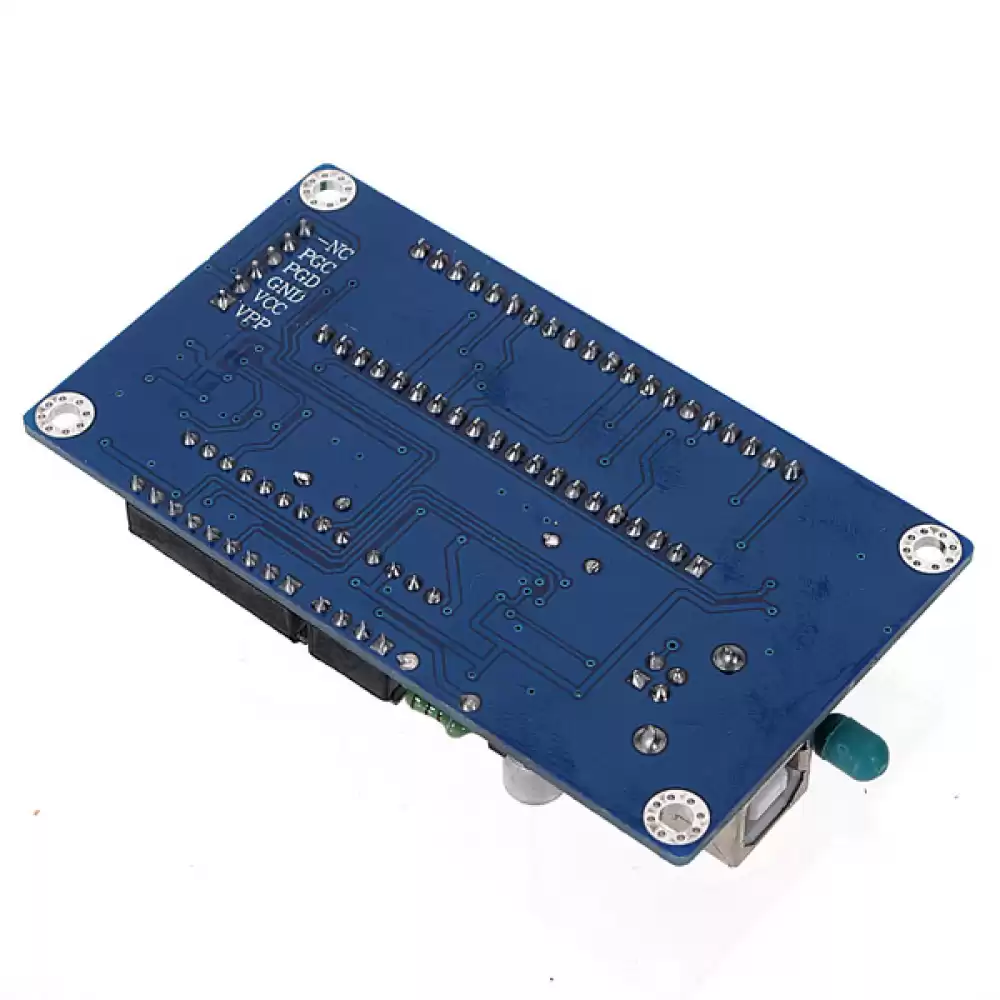

• بيدعم برمجة ICSP أونلاين: شرائح خارجية من 8 إلى 40 بن يمكن تحميلها مباشرةً عبر مخرج ICSP أو بإضافة بلوكات تحويل.

• متوافق مع Windows 98 وWindows 2000/NT وWindows XP وWindows 7 وأنظمة تشغيل أخرى.

• برنامج البرمجة فيه تعليمات سهلة الاستخدام.

• قيد: مش بيبرمج شرائح من عيلة 18F.

موديلات PIC MCU المدعومة

• سلسلة 10: PIC10F200*، PIC10F202*، PIC10F204*، PIC10F206*، PIC10F220*، PIC10F222*

• سلسلة 12C: PIC12C508، PIC12C508A، PIC12C509، PIC12C509A، PIC12C671، PIC12C672، PIC12CE518، PIC12CE519، PIC12CE673، PIC12CE674

• سلسلة 12F: PIC12F508، PIC12F509، PIC12F629، PIC12F635، PIC12F675، PIC12F683

• سلسلة 16C: PIC16C505، PIC16C554، PIC16C558، PIC16C61، PIC16C62، PIC16C62A، PIC16C62B، PIC16C63، PIC16C63A، PIC16C64، PIC16C64A، PIC16C65، PIC16C65A، PIC16C65B، PIC16C66، PIC16C66A، PIC16C67، PIC16C620، PIC16C620A، PIC16C621، PIC16C621A، PIC16C622، PIC16C622A، PIC16C71، PIC16C71A، PIC16C72، PIC16C72A، PIC16C73، PIC16C73A، PIC16C73B، PIC16C74، PIC16C74A، PIC16C74B، PIC16C76، PIC16C77، PIC16C710، PIC16C711، PIC16C712، PIC16C716، PIC16C745، PIC16C765، PIC16C773، PIC16C774، PIC16C83، PIC16C84

• سلسلة 16F: PIC16F505، PIC16F506، PIC16F54، PIC16F57*، PIC16F59*، PIC16F627، PIC16LF627A، PIC16F627A، PIC16F628، PIC16LF628A، PIC16F628A، PIC16F630، PIC16F631، PIC16F631-1، PIC16F636، PIC16F636-1، PIC16F639*، PIC16F639-1*، PIC16F648A، PIC16F676، PIC16F677، PIC16F677-1، PIC16F684، PIC16F685*، PIC16F685-1*، PIC16F687*، PIC16F687*-1، PIC16F688، PIC16F689*، PIC16F689-1*، PIC16F690*، PIC16F690-1*، PIC16F716، PIC16F72، PIC16F73، PIC16F74، PIC16F76، PIC16F77، PIC16F737، PIC16F747، PIC16F767، PIC16F777، PIC16F83، PIC16F84، PIC16F84A، PIC16F87، PIC16F88، PIC16F818، PIC16F819، PIC16F870، PIC16F871، PIC16F872، PIC16F873، PIC16F873A، PIC16LF873A، PIC16F874، PIC16F874A، PIC16F876، PIC16F876A، PIC16F877، PIC16F877A

السوفتوير والدرايفرات

• تحميل الدرايفر: https://driver.iigoal.com/drivers/SKU030547.zip

• تحميل السوفتوير: تحميل برنامج K150

• تحذير التوافق: المبرمج قد لا يكون متوافقاً مع Windows 8، حيث التوافق مع Win8 معروف بضعفه. تأكد من استيعاب هذه الرسالة قبل الطلب.

محتويات العبوة

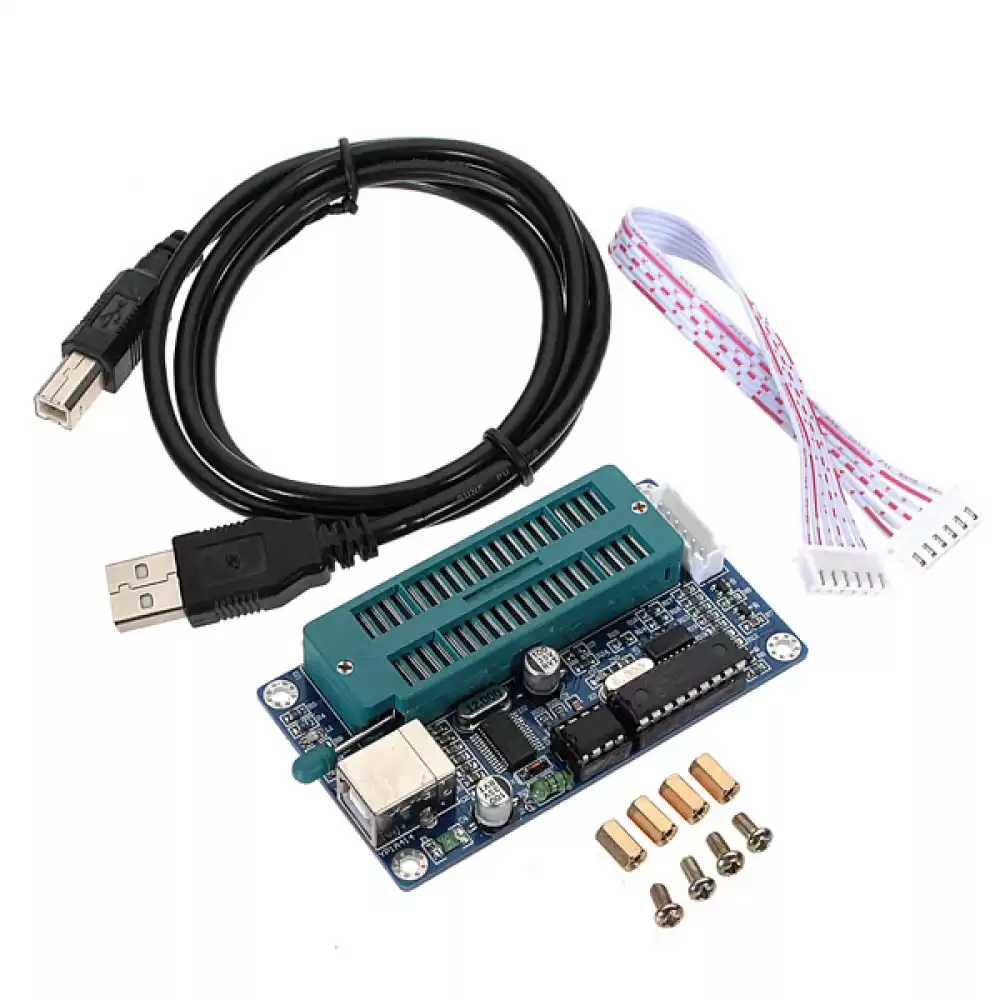

• 1× مبرمج

• 1× كابل ICSP

• 1× كابل USB

• دليل البدء السريع

اتجاه الشريحة: عند وضع PIC في سوكيت ZIF، برنامج PIC Programming هيوضح كيفية وضعها. البن 1 على سوكيت ZIF موجود بجوار ذراع القفل.

خطوات التثبيت:

1. شغّل برنامج PL2303_Prolific_DriverInstaller_v1.7.0.exe الموجود في مجلد "PIC Programmer Drivers" لتثبيت الدرايفر.

2. وصّل مبرمج PIC عن طريق USB.

3. روح لقائمة Start، اضغط كليك يمين على Computer، واضغط Properties.

4. اضغط على تبويب Hardware، ثم اضغط على Device Manager.

5. اضغط على أيقونة + بجوار "Ports (COM & LPT)". ابحث عن عنصر مكتوب عليه "Prolific USB-to-Serial Comm Port". هيكون فيه نص بين قوسين بجانبه (مثلاً "COM3"). دوّن رقم COM ده.

6. شغّل ملف microbrn.exe الموجود في مجلد "PIC Programmer Software". (ملاحظة: عادةً هيفشل في ريسيت المبرمج أول مرة يشتغل فيها لأن الـ Serial port الصح لم يتم اختياره بعد. ده طبيعي تماماً.)

7. اضغط على قائمة File واختار Programmer. اختار K150 من القائمة.

8. اضغط على قائمة File واختار Port. أدخل قيمة COM port اللي دوّنتها في الخطوة 5 واضغط OK.

برنامج البرمجة دلوقتي المفروض يعمل ريسيت للمبرمج بنجاح، وأنت جاهز للبدء!

ملاحظات مهمة

بق Windows 7: على Windows 7، خيار "Reset Programmer" الموجود في قائمة "Programmer" قد لا يعمل بشكل صحيح. كل الوظائف الأخرى بتشتغل كما هو متوقع. ده بسبب مشكلة معروفة بين درايفرات Prolific USB to Serial وبرنامج Microbrn على Windows 7 تحديداً. هذا الخيار بيشتغل بشكل مثالي على أنظمة التشغيل الأقدم زي Windows XP.
