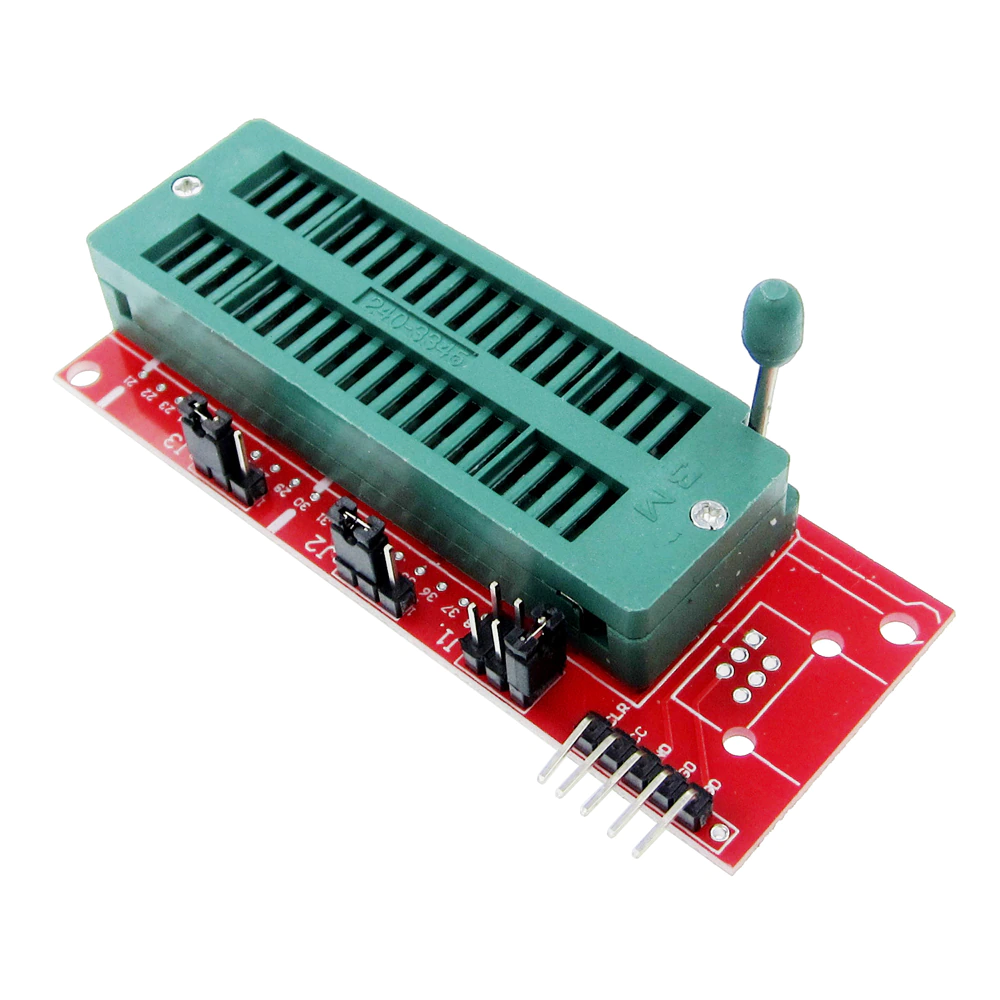

قاعدة برمجة شاملة (PICKit2 & PICKit3)

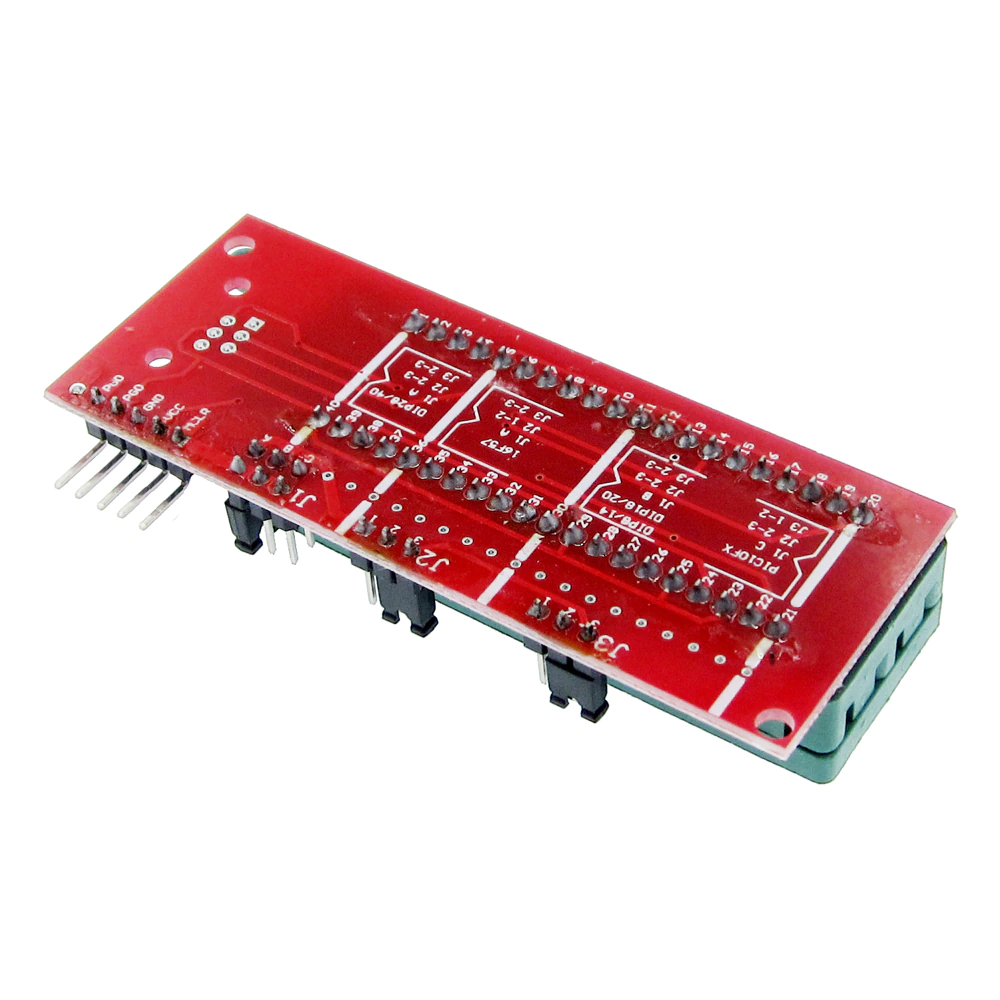

بوردة أدابتر برمجة يونيفرسال PIC ICD2 PICKit2 PICKIT3

بوردة أدابتر برمجة يونيفرسال PIC ICD2 PICKit2 PICKIT3 مصممة للعمل مع مبرمج PICkit 2 أو PICkit3 الشهير.

عند تركيب المايكروكونترولر، المايكروكونترولر 28 بن و40 بن بيتمحاذى لليسار 28/40P (A). خط العلم ده بيقصّر الكاب على موضع A. المايكروكونترولر 8 و14 و18 و20 بن بيتمحاذى لليسار 8P/14P/18P/20P (B)، كاب التوصيل القصير على موضع B.

رأس الكريستال ICD2 وKIT2 وKIT3 أو توصيل برمجة 6Pin Block لعملية البرمجة. (ملاحظة: برنامج مستقل للحامل)

المبرمج بيدعم برمجة المايكروكونترولرات التالية:

• أجهزة سلسلة PIC16/18XX 40PIN (ما عدا 16F59)

• أجهزة سلسلة PIC16/18XX 28PIN (ما عدا 16F57)

• أجهزة سلسلة PIC16/18XX 18PIN

• عيلة PIC 8PIN/14PIN/20PIN (ما عدا 10FXX)

المواصفات:

• النوع: مبرمج

• الطول: 81 مم

• العرض: 30 مم

• الارتفاع: 15 مم

• الوزن: 30 جرام

• وزن الشحن: 0.033 كجم

• أبعاد الشحن: 8 × 4 × 2 سم

محتويات العبوة:

1× بوردة أدابتر برمجة يونيفرسال PIC ICD2 PICKit2 PICKIT3
