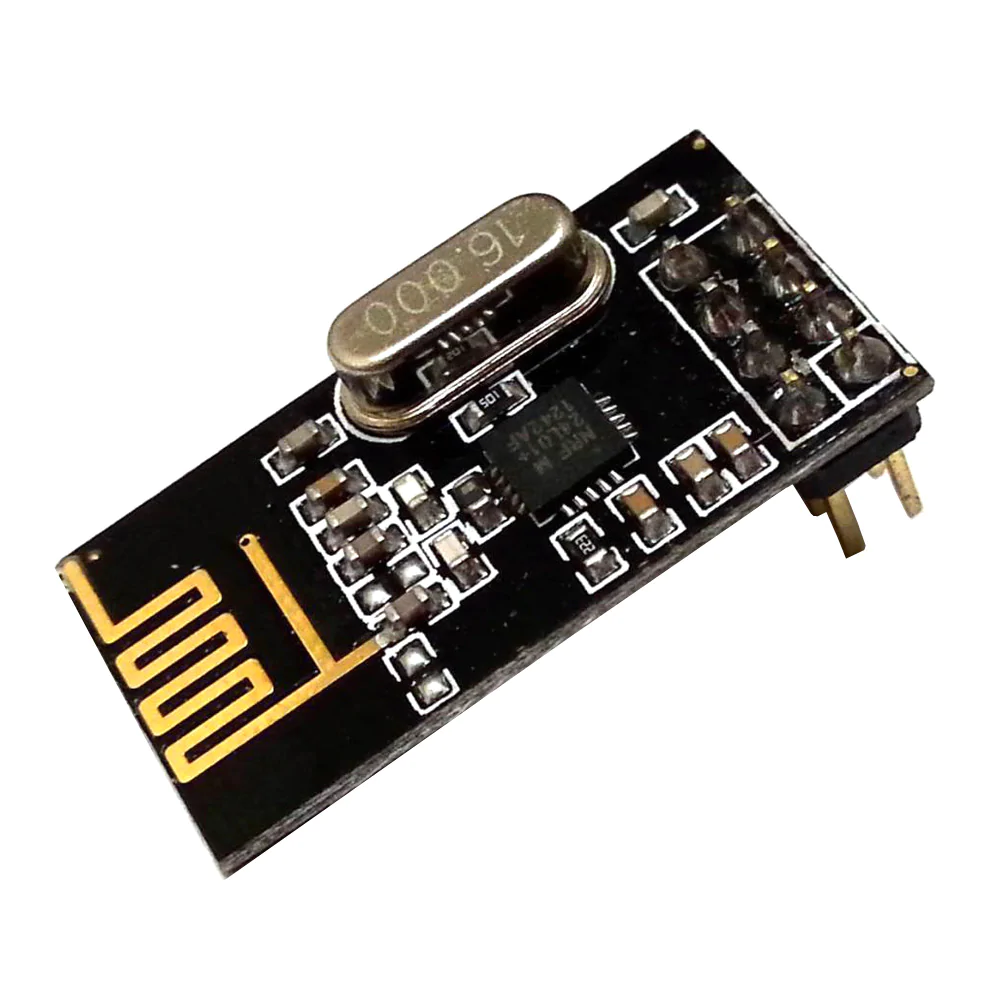

موديول لاسلكي NRF24L01
موديول ترانسيفر لاسلكي 2.4GHz من Nordic Semiconductor — استهلاك باور منخفض جداً، مدى حتى 100 متر، وبيدعم 125 قناة و6 اتصالات متزامنة. بيتوصل عن طريق SPI وبنات الداتا بتتحمل 5V.
يُشترى معاً عادةً
هذا المنتج
موديول لاسلكي NRF24L01
عن هذا المنتج
موديول لاسلكي nRF24L01+ 2.4GHz
موديول nRF24L01+ ترانسيفر لاسلكي 2.4GHz منخفض الاستهلاك عالي التكامل من Nordic Semiconductor — بيوفر تواصل لاسلكي سريع وموثوق على مسافات قصيرة ومتوسطة. بيتواصل عن طريق SPI القياسي وبيسمح لعدة مايكروكونترولرات تكوّن شبكات لاسلكية معقدة (Star أو Tree) للتيليميتري والتحكم عن بعد واكتساب الداتا.
⚠️ ملاحظة مهمة: الموديول ده مش بيتوصل بشبكات Wi-Fi أو راوترات عادية — بيستخدم بروتوكول Enhanced ShockBurst™ الخاص من Nordic مع تصحيح أخطاء تلقائي وAuto-Acknowledgment وAuto-Retransmit.
المميزات الرئيسية
شبكة RF مستقلة: بيشتغل مستقل عن Wi-Fi والبلوتوث — بيخليك تعمل لينكات لاسلكية خاصة بين مايكروكونترولرات متعددة.
Multiceiver: بيدعم حتى 6 Data Pipes متزامنة — موديول واحد بيتكلم مع 6 موديولات في نفس الوقت.
125 قناة: 125 قناة RF قابلة للاختيار بتباعد 1MHz (من 2.400GHz لـ 2.525GHz) — 125 شبكة مستقلة في نفس المكان بدون تداخل.
معدلات داتا قابلة للضبط: 250kbps أو 1Mbps أو 2Mbps.
استهلاك منخفض جداً: 11mA أثناء الإرسال و26µA في الاستاند باي — مثالي لنودات بالبطارية لأشهر أو سنين.
بنات داتا تتحمل 5V: الموديول محتاج 3.3V للباور بس بنات SPI (MOSI، MISO، SCK) وبنات التحكم (CE، CSN) بتتحمل 5V — بيتوصل مباشرةً باردوينو Uno بدون ليفل شيفتر.
المواصفات التقنية
المواصفة | القيمة |
|---|---|
تردد التشغيل | 2.400GHz – 2.525GHz (125 قناة) |
معدل الداتا | 250kbps أو 1Mbps أو 2Mbps |
جهد التشغيل (VCC) | 1.9V – 3.6V (5V هيتلف الموديول) |
مستوى اللوجك (I/O) | 3.3V (بيتحمل 5V) |
واجهة التواصل | SPI (SCK، MISO، MOSI) |
أقصى قدرة إرسال | 0 dBm |
حساسية الاستقبال | -94 dBm (على 250kbps) |
استهلاك الباور | ~11.3mA (TX) / ~13.5mA (RX) / 26µA (Standby) |
المدى التقريبي | حتى 100 متر (هواء طلق) |
الأبعاد | 30 × 16 مم |

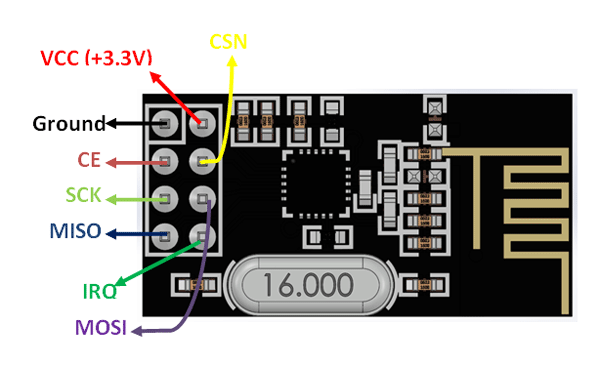

تخطيط البنات (هيدر 2×4)
البن | الاسم | الوظيفة |
|---|---|---|
1 | GND | جراوند |
2 | VCC | باور (1.9V – 3.6V) — 5V هيتلف الموديول |
3 | CE | Chip Enable — بيبدّل بين وضع TX وRX |
4 | CSN | SPI Chip Select — بيبدأ أمر SPI |
5 | SCK | كلوك SPI |
6 | MOSI | SPI Master Out Slave In |
7 | MISO | SPI Master In Slave Out |
8 | IRQ | إنتراپت (اختياري) — بيبلّغ المايكروكونترولر لما باكيت بييجي أو بيفشل |

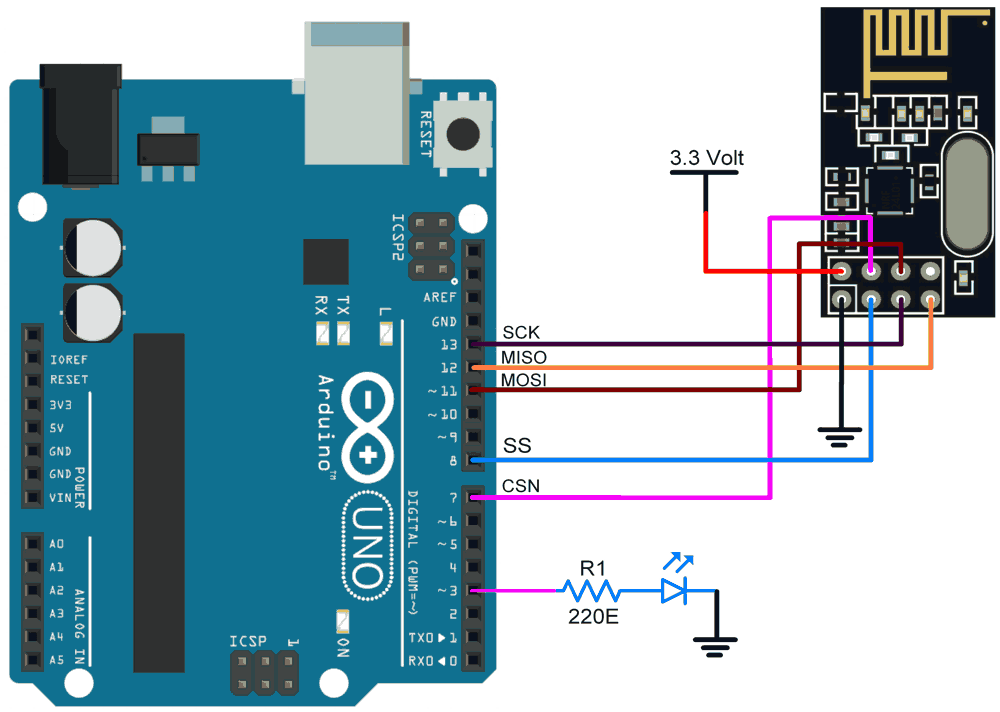

طريقة التوصيل
الاستخدامات
شبكات سينسورات بعيدة: نودات بالبطارية بتقيس حرارة وضغط ورطوبة وبتبعت الداتا لهب مركزي.
روبوتيكس وRC: ريموت كونترولر مخصص للدرونز والروفرز والأذرع الروبوتية بمدى حتى 100 متر.
أتمتة المنزل: ربط سويتشات الإضاءة وسينسورات الإنذار والأجهزة الذكية لاسلكياً بدون راوتر Wi-Fi.
بروتوتايب تعليمي: تعليم أساسيات التواصل الراديوي المبني على باكيتات وواجهة SPI وتوبولوجيا الشبكات.
