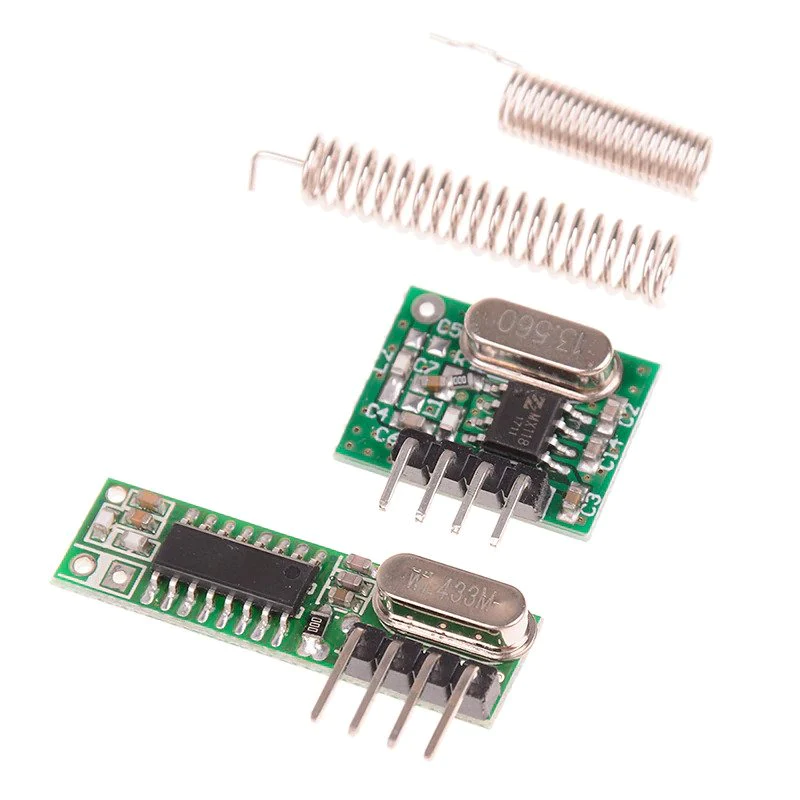

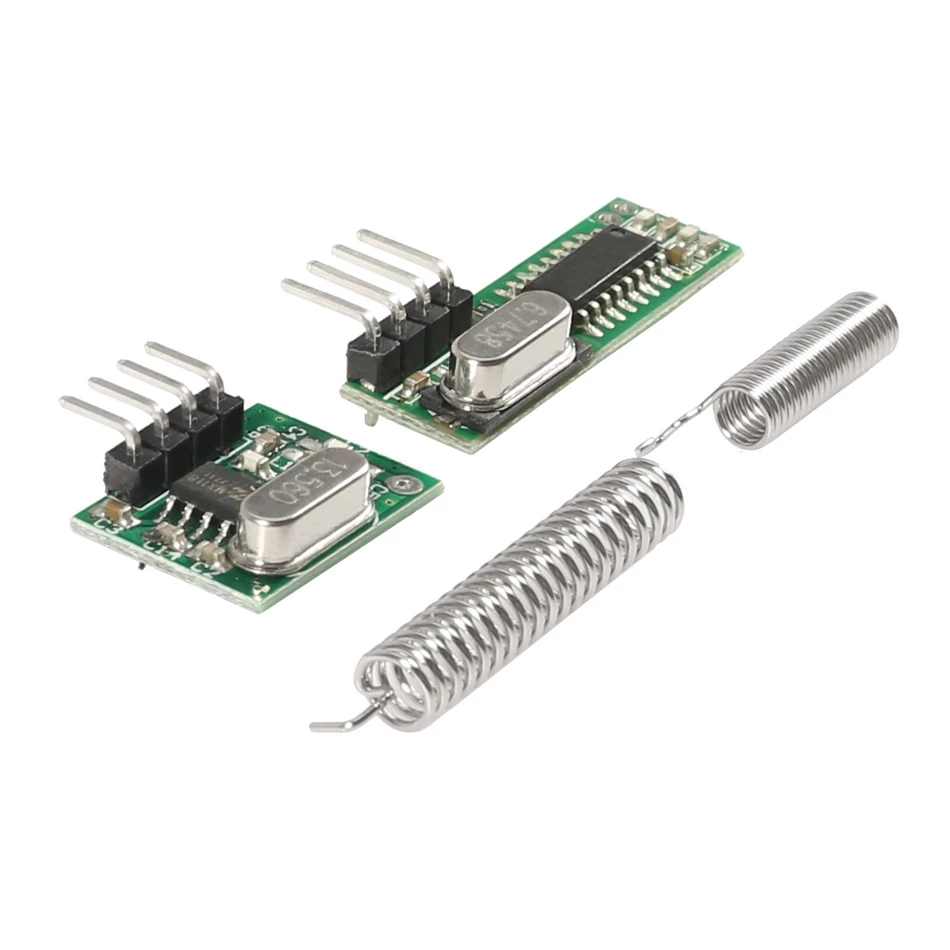

موديول إرسال واستقبال RF لاسلكي شامل 433 ميجا هرتز (سوبر هيتروداين)
موديول استقبال وإرسال لاسلكي على تردد 433.92MHz بتضمين ASK/OOK — حساسية -108dBm، جهد تشغيل 2.2V-5V، واستهلاك منخفض جداً. حجم صغير جداً 30×9×1 مم.
يُشترى معاً عادةً
هذا المنتج
موديول إرسال واستقبال RF لاسلكي شامل 433 ميجا هرتز (سوبر هيتروداين)
عن هذا المنتج
موديول استقبال وإرسال RF 433.92MHz (ASK/OOK)
المواصفات التقنية
المواصفة | القيمة |
|---|---|
نوع التضمين | ASK / OOK |
حساسية الاستقبال | -108 dBm |
تردد التشغيل | 433.92 MHz |
عرض النطاق | ±150 kHz |
جهد التشغيل | 2.2V – 5V |
تيار التشغيل | 2.1mA (على 5V) / 2.1mA (على 3V) |
تيار الخمول | 1µA |
معدل الإرسال | 2kHz (عادي) / حتى 10kHz (أقصى) |
درجة حرارة التشغيل | -40°C إلى +85°C |
الأبعاد | 30 × 9 × 1 مم |
الأنتينا الخارجية | سلك أحادي 32 سم ملفوف على شكل حلزوني |
المميزات
بيدعم تضمين ASK/OOK بحساسية استقبال -108dBm
انتقائية عالية وكبت تشعيع طفيلي ممتاز — سهل يعدي CE/FCC
كبت إشعاع المذبذب المحلي الجيد — عدة موديولات تشتغل مع بعض بدون تداخل
استهلاك باور منخفض جداً
حجم صغير جداً
تخطيط البنات

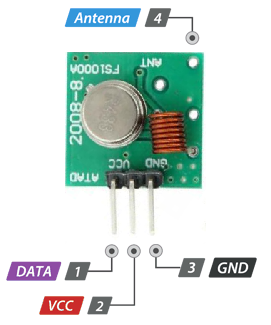

موديول الإرسال:
البن | الوظيفة |
|---|---|
VCC | مدخل الباور (3-12V DC) |
GND | جراوند |
DATA | مدخل الداتا المراد إرسالها |

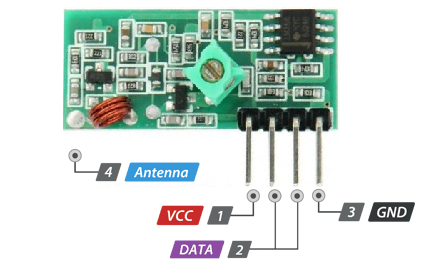

موديول الاستقبال:
البن | الوظيفة |
|---|---|
VCC | مدخل الباور (5V DC) |
GND | جراوند |
DATA | مخرج الداتا المستقبَلة |
ANT | توصيل الأنتينا |

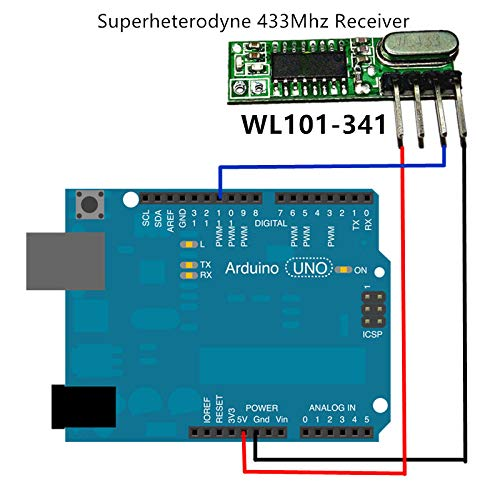

كيفية التوصيل
