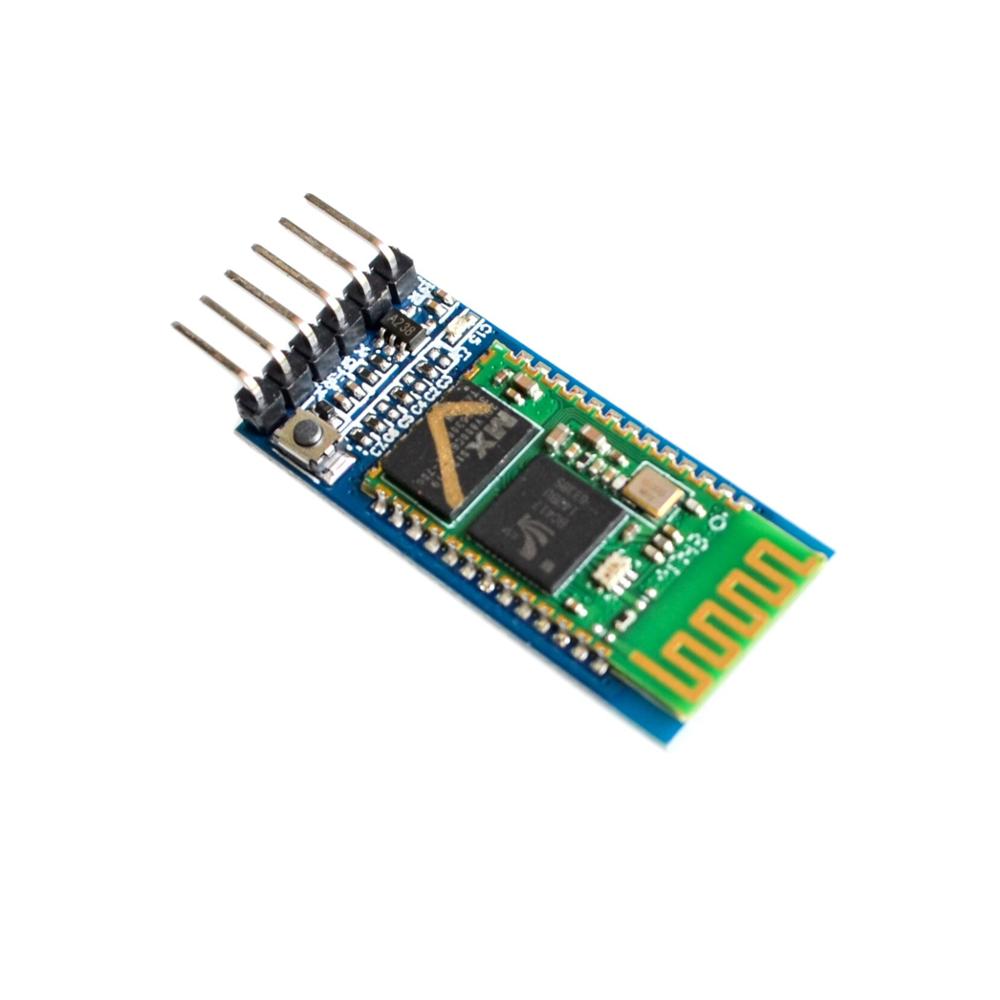

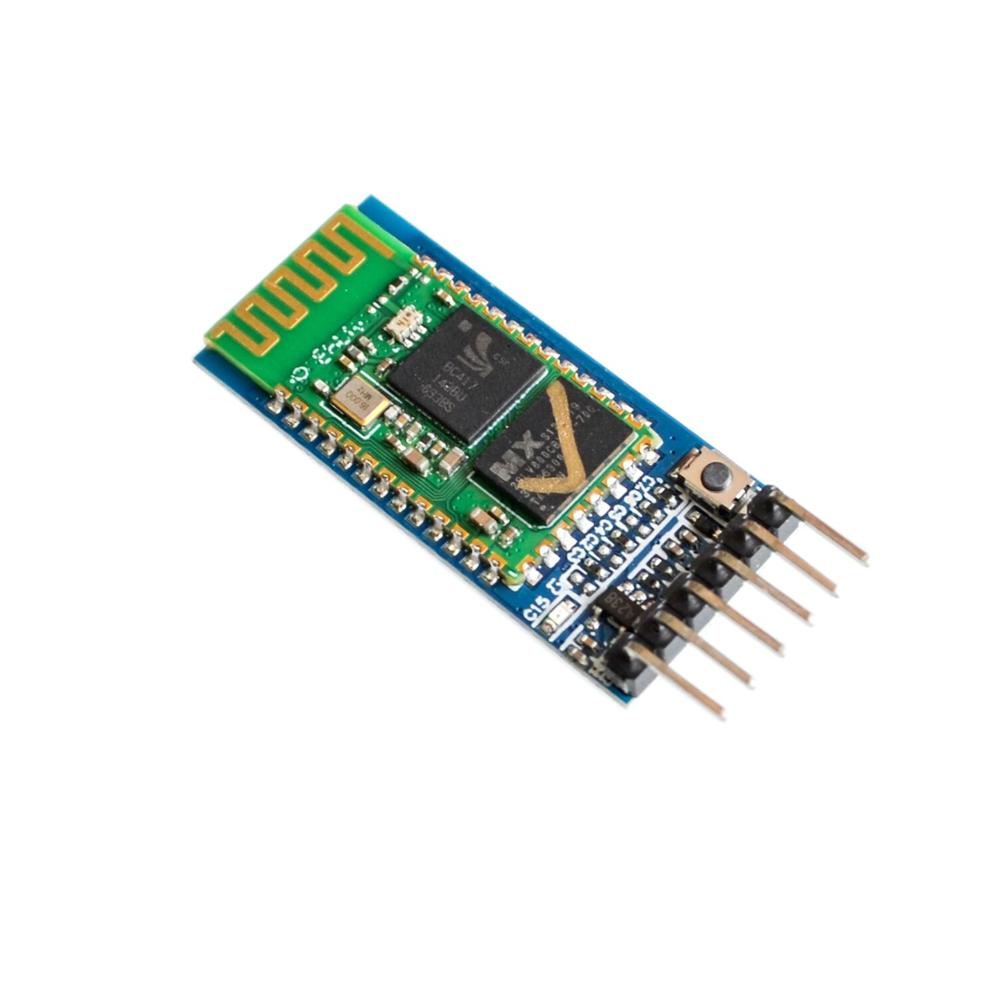

موديول بلوتوث HC-05 (6 طرف مع زرار)
موديول بلوتوث 2.0 متعدد الاستخدامات — بيشتغل كماستر أو سليف عن طريق AT commands. بيحل محل كابل UART بوايرليس، مثالي لإضافة تحكم لاسلكي لمشاريع المايكروكونترولر.
يُشترى معاً عادةً
هذا المنتج
موديول بلوتوث HC-05 (6 طرف مع زرار)
عن هذا المنتج
موديول بلوتوث HC-05 (ماستر/سليف) 2.0
موديول HC-05 بلوتوث 2.0 متعدد الاستخدامات — بيعمل كبريدج UART لاسلكي شفاف، يعني بيحل محل كابل السيريال العادي بوايرليس بدون ما تغير في الكود. عكس HC-06، الـ HC-05 بيتضبط كـ ماستر أو سليف عن طريق AT commands.
المميزات الرئيسية
ماستر وسليف: بيتضبط كماستر (يبدأ الاتصال) أو سليف (ينتظر الاتصال) عن طريق AT commands.
بريدج سيريال شفاف: بيستخدم بروتوكول SPP لاستبدال UART السلكي بوايرليس بسهولة.
وضعيتين: وضع داتا (للإرسال الفعلي) ووضع Command (لضبط الإعدادات).
LED مؤشر: بيومض بسرعة لما بيدور على جهاز، وبيومض ببطء لما الاتصال بيتعمل.
توافق واسع: بيشتغل مع أي مايكروكونترولر عنده UART هاردوير أو سوفتوير.
المواصفات التقنية
المواصفة | القيمة |
|---|---|
معيار البلوتوث | Bluetooth 2.0 + EDR |
جهد التشغيل (VCC) | 3.6V – 6V |
مستوى اللوجك | 3.3V (بنات RX/TX) |
استهلاك التيار | ~50 mA |
كلاس البلوتوث | Class 2 (مدى حتى 10 متر) |
معدل الباود الافتراضي (داتا) | 9600 bps |
معدل الباود الافتراضي (Command) | 38400 bps |
PIN الافتراضي | 1234 أو 0000 |
درجة حرارة التشغيل | -20°C إلى +75°C |
الأبعاد | 39 × 16 مم |

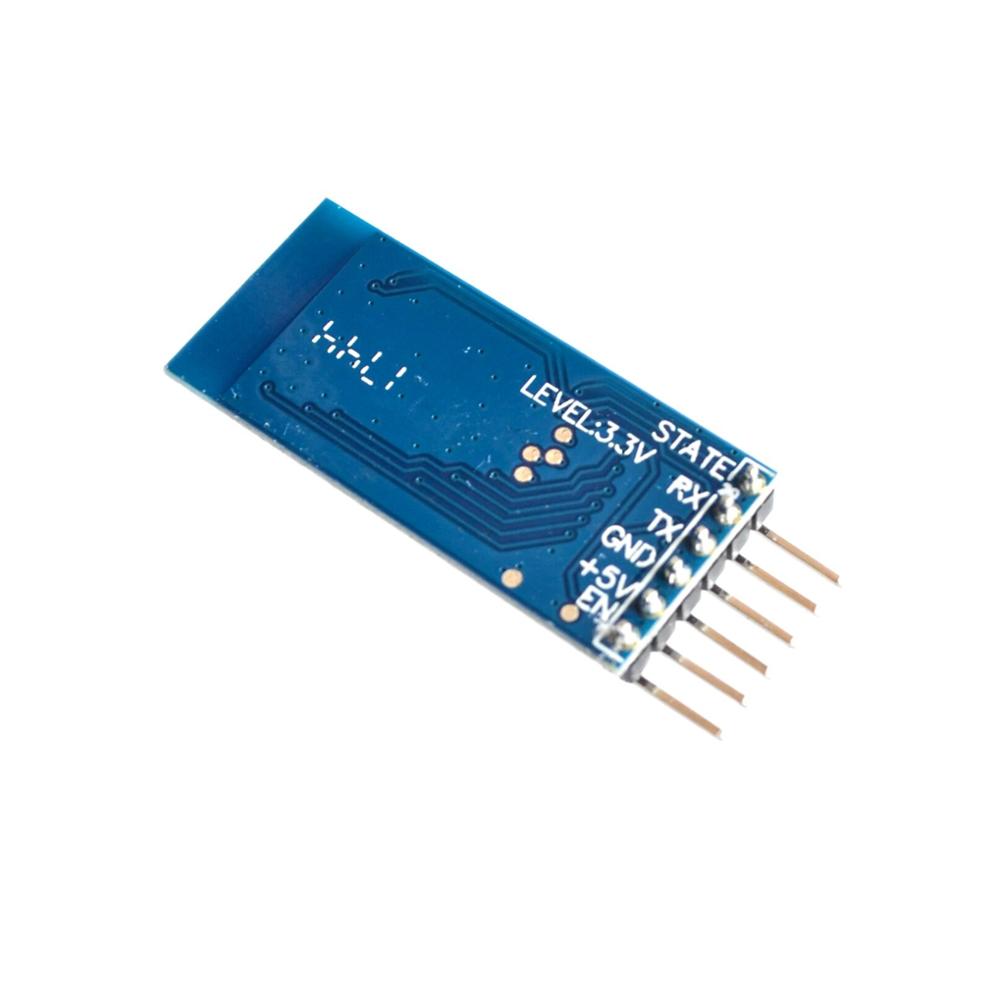

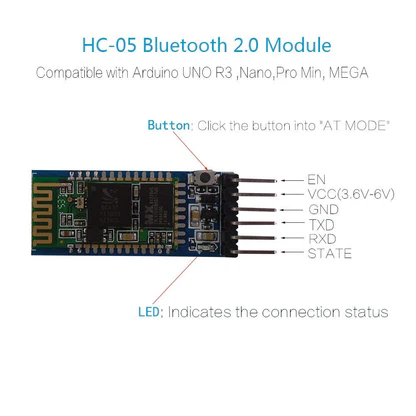

تخطيط البنات
البن | الاسم | الوظيفة |
|---|---|---|
VCC | باور | جهد الدخل (3.6V – 6V) |
GND | جراوند | جراوند مشترك |
TXD | إرسال داتا | بيتوصل بـ RX بتاع المايكروكونترولر |
RXD | استقبال داتا | بيتوصل بـ TX بتاع المايكروكونترولر |
STATE | مؤشر الحالة | 3.3V لما الاتصال شغّال، 0V لما منفصل |
EN / KEY | تفعيل / Command | شيل HIGH (3.3V) عند التشغيل لدخول وضع AT Command — اسيبه LOW أو مفصول لوضع الداتا |
الوضعيتين
وضع الداتا (تشغيل عادي):
الهدف: إرسال واستقبال داتا سيريال عن طريق البلوتوث.
الدخول: اسيب بن EN/KEY LOW أو مفصول عند التشغيل.
LED: يومض بسرعة (مش متوصل) أو يومض مزدوج (متوصل).
وضع Command (ضبط الإعدادات):
الهدف: تغيير إعدادات الموديول (الاسم، الباسووord، الباود، الدور) عن طريق AT commands.
الدخول: اضغط الزرار الصغير على البوردة أو شيل EN/KEY HIGH عند التشغيل.
LED: يومض ببطء (2 ثانية شغّال، 2 ثانية مطفي).
الاستخدامات
تيليميتري لاسلكية: إرسال داتا سينسورات مباشرةً من روبوت متحرك لاب توب.
تحكم بالسمارتفون: تصنيع تطبيقات أندرويد للتحكم في سيارات RC أو تشغيل ريلي.
M2M: ربط موديولين HC-05 (ماستر + سليف) لتواصل مايكروكونترولرين مع بعض لاسلكياً.
محتويات العبوة
1× موديول بلوتوث HC-05 (بريك آوت بورد 6 بن)
