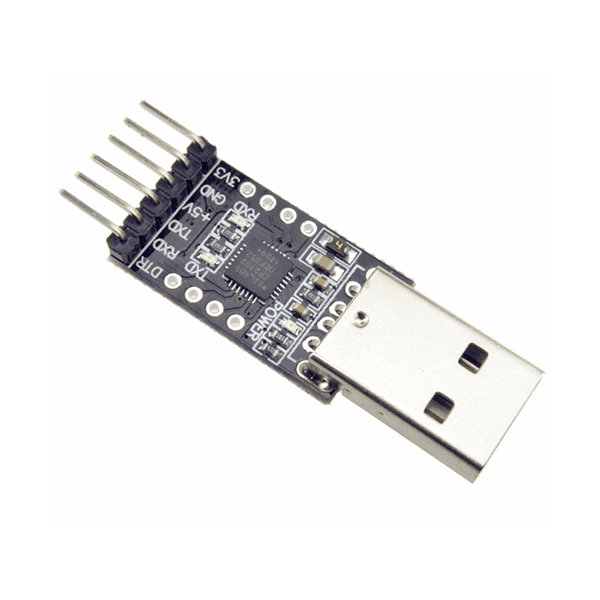

موديول تحويل USB إلى TTL بشريحة CP2102
عن هذا المنتج

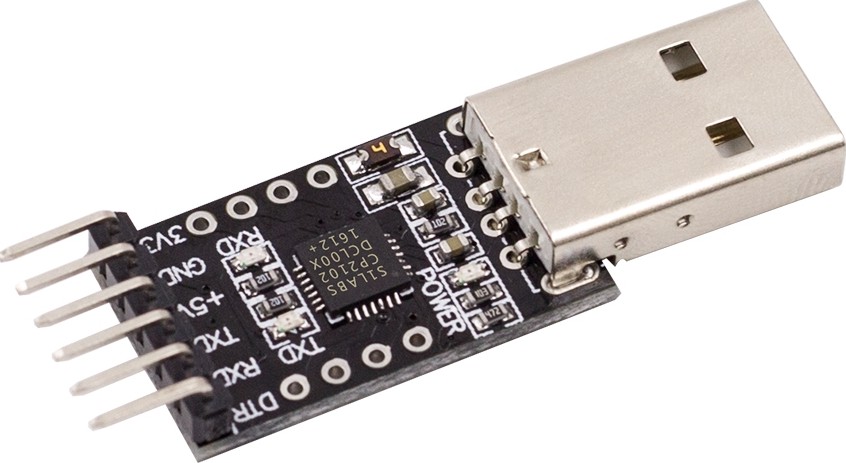

محول CP2102 من USB إلى TTL
موديول CP2102 UART هو محول من USB إلى TTL UART مبني على جسر CP2102 من SiLabs. هذا الموديول متوافق مع أجهزة USB2.0 Full-Speed مع ترانسيفر مدمج. متحكم وظيفة USB بيدير كل عمليات نقل البيانات بين USB والـ UART بالإضافة لطلبات الأوامر الصادرة من متحكم هوست USB والأوامر للتحكم في وظيفة الـ UART. إشارات USB Suspend وResume مدعومة لإدارة الباور لجهاز CP2102 والدوائر الخارجية.

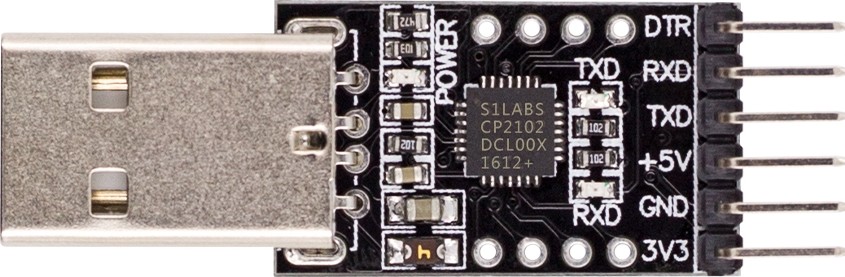

تخطيط بنات CP2102 من USB إلى TTL
اسم البن | الوصف |
|---|---|
VCCIO | مخرج VCC قابل للضبط بالجمبر (3.3V أو 5V) |
GND | جراوند |
PWR LED | LED مؤشر الباور |
TxD | مخرج داتا غير متزامن (إرسال UART) |
Tx LED | LED مؤشر إرسال UART (داتا خارجة) |
RxD | مدخل داتا غير متزامن (استقبال UART) |
Rx LED | LED مؤشر استقبال UART (داتا داخلة) |
RTS | مخرج تحكم Ready to Send (Active Low) |
CTS | مدخل تحكم Clear To Send (Active Low) |
GND | جراوند |
RESET | ريسيت الجهاز. مخرج Open-Drain للـ POR الداخلي أو مراقب VDD. مصدر خارجي يقدر يبدأ ريسيت النظام بسحب هذا البن للـ LOW لمدة 15 μs على الأقل. هذا البن بيُسحب للـ LOW لما CP2102/9 يدخل حالة USB Suspend. |
SUSPEND | هذا البن بيُرفع للـ HIGH لما CP2102 يدخل حالة USB Suspend |
RI | مدخل تحكم Ring Indicator (Active Low) |
DCD | مدخل تحكم Data Carrier Detect (Active Low) |
DTR | مخرج تحكم Data Terminal Ready (Active Low) |
DSR | مدخل تحكم Data Set Ready (Active Low) |
محتويات العبوة
1× محول CP2102 من USB إلى TTL
