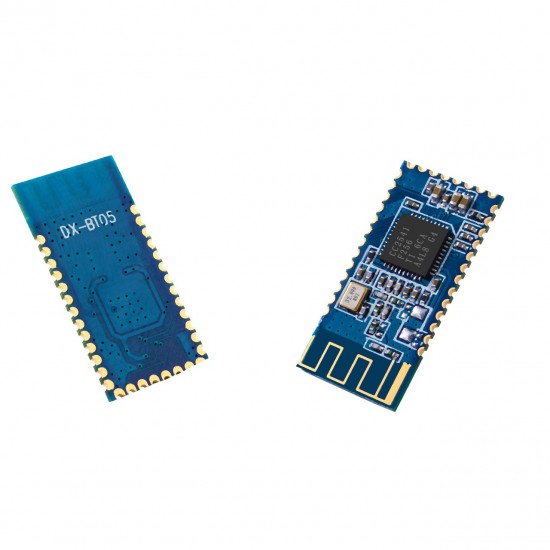

موديول بلوتوث DX-BT05 منخفض الاستهلاك للطاقة
موديول بلوتوث BLE 4.0 مبني على شريحة TI CC2541 — استهلاك باور منخفض جداً (8.5mA في التشغيل)، مدى حتى 110 متر، وبيتضبط عن طريق AT commands. بيشتغل كبورت سيريال شفاف لاسلكي.
يُشترى معاً عادةً
هذا المنتج
موديول بلوتوث DX-BT05 منخفض الاستهلاك للطاقة
عن هذا المنتج
موديول بلوتوث DX-BT05 BLE 4.0
موديول DX-BT05 بلوتوث BLE 4.0 عالي الأداء مبني على شريحة TI CC2541 — مصمم لإضافة اتصال لاسلكي لمشروعك بسهولة من غير ما تحتاج خبرة في RF. بيشتغل كبورت سيريال شفاف لاسلكي ويدعم AT commands للضبط السهل، مع أنتينا مدمجة ومدى حتى 110 متر في الهواء الطلق.
المميزات الرئيسية
بلوتوث BLE 4.0: متوافق مع مواصفات Bluetooth V4.0 BLE مع تشفير وتوثيق آمن.
استهلاك باور منخفض جداً: وضع سليب تلقائي بتيار 400µA – 1.5mA، وتيار نشط 8.5mA فقط.
ضبط عن طريق AT Commands: تغيير الباود والاسم والباسوورد عن طريق UART بسهولة.
طريقتين للإيقاظ من السليب: إرسال سلسلة سيريال من 80+ حرف، أو ضغط زرار النظام (SW1).
أنتينا مدمجة: مش محتاج أي هاردوير RF خارجي.
المواصفات التقنية
المواصفة | القيمة |
|---|---|
بروتوكول البلوتوث | Bluetooth V4.0 BLE |
الشريحة | TI CC2541 |
تردد التشغيل | 2.4 GHz ISM |
كلاس الإرسال | Class 2 |
جهد التشغيل | 3.3V DC (المدى: 2.2V – 4.2V) |
واجهة التواصل | UART |
معدل النقل | 6 KBPS (غير متزامن) |
درجة حرارة التشغيل | -40°C إلى +85°C |
الأبعاد | 26.7 × 13 × 2 مم |
تخطيط البنات الأساسية
البن | الاسم | الوظيفة |
|---|---|---|
1 | UART-TX | مخرج داتا UART (يتوصل بـ RX المايكروكونترولر) |
2 | UART-RX | مدخل داتا UART (يتوصل بـ TX المايكروكونترولر) |
11 | RESETB | بن ريسيت (Active-Low) |
12 | VCC | باور +3.3V |
13، 14 | GND | جراوند |
23 | P1_3 | زرار النظام (SW1) لإيقاظ الموديول من السليب |
24 | P1_2 | LED مؤشر الحالة |
⚠️ ملاحظات هندسية مهمة
تحذير مستوى اللوجك: الموديول بيشتغل على 3.3V فقط — لو بتوصله بنظام 5V (زي اردوينو Uno أو Mega)، لازم تستخدم لوجك ليفل كونفيرتر أو فولتاج ديفايدر على بن RX لحماية الموديول.
وضع الأنتينا: إشارات البلوتوث بتتأثر بالمعدن — متحطش جراوند بلين أو نحاس تحت منطقة الأنتينا على الـ PCB، والأفضل تسيب المنطقة دي فاضية أو معلّقة على طرف البوردة.
مؤشرات LED: ومض بطيء منتظم (800ms شغّال، 800ms مطفي) = بيستنى إقران. LED ثابت مضيء = اتصال نشط.
الاستخدامات
تيليميتري وM2M: تواصل بين الأجهزة والتيليميتري الصناعي والاستشعار عن بعد.
صحة ورياضة: الوصلة اللاسلكية لأجهزة المراقبة الطبية وأجهزة القياس الرياضية القابلة للارتداء.
سيارات: بريدج لاسلكي لسكانرات OBD وأدوات فحص السيارات.
أنظمة تجارية: بديل الكابل لقارئات الباركود وأجهزة POS وتتبع اللوجستيك.
