محول USB تايب سي إلى TTL (تسلسلي) بشريحة FTDI
يُشترى معاً عادةً
هذا المنتج
محول USB تايب سي إلى TTL (تسلسلي) بشريحة FTDI
عن هذا المنتج

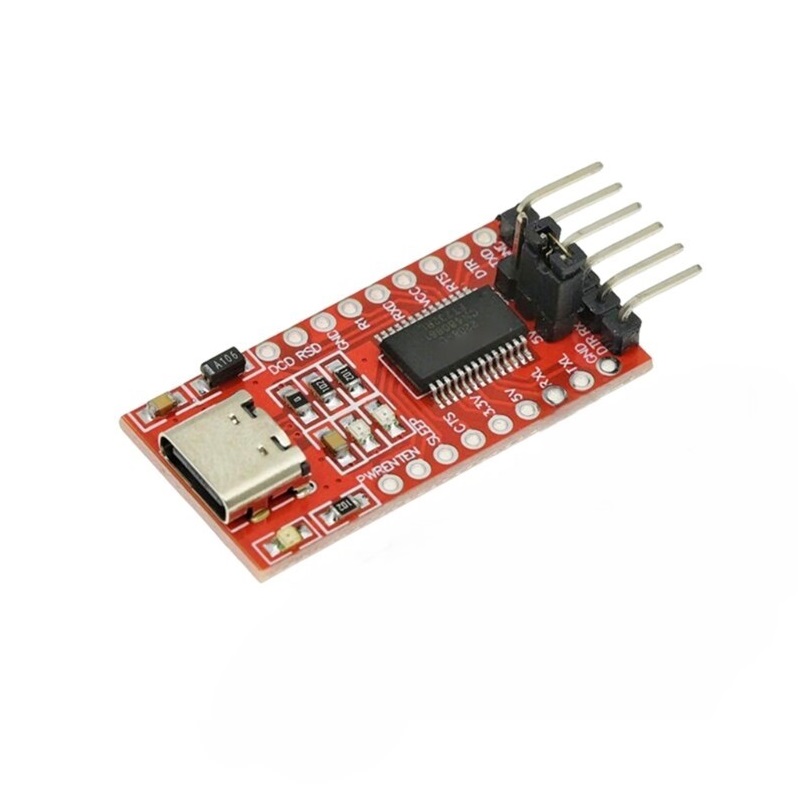

بوردة FT232RL Type C إلى TTL FTDI
موديول FT232RL من USB إلى TTL FTDI هو المعيار الصناعي للتواصل الموثوق USB-to-Serial UART. مبني على شريحة FTDI FT232R الأصلية المحترمة، هذه البوردة بتوفر جسراً سلساً بين منفذ USB الكمبيوتر وواجهة السيريال للمايكروكونترولر. بوجود EEPROM مدمج ووظيفة Chip-ID فريدة وجمبر مريح للتبديل بين مستويات اللوجك 3.3V و5V، هي الأداة الأولى لبرمجة المايكروكونترولرات "bare-bones" زي Arduino Pro Mini وESP8266 والأنظمة المدمجة المخصصة.
المميزات الرئيسية
شريحة FTDI الأصلية: بتستخدم شريحة FT232RL الأصلية، مما يضمن أقصى توافق مع درايفرات FTDI الرسمية على Windows وMac وLinux بدون خطر "بريك" الشرائح المقلّدة.
مستويات لوجك قابلة للاختيار: فيها جمبر على البوردة بيخليك تبدّل بسهولة بين مستوى اللوجك (TX/RX) ومخرج باور VCC بين 3.3V و5V لمطابقة جهازك المستهدف.
قدرة Auto-Reset: بيكشف بن DTR (Data Terminal Ready)، وهو ضروري لـ Auto-Reset البوردات المتوافقة مع اردوينو (زي Pro Mini) أثناء عملية فلاش الفيرموير.
هاردوير مدمج: فيه EEPROM داخلي للضبط المخصص، ومقاومات إنهاء USB مدمجة، ومخرج مولّد كلوك اختياري (6، 12، 24، أو 48MHz) لتشغيل اللوجك الخارجي.
نقاط كشف إضافية: بينما الهيدر الأساسي 6 بن بيتعامل مع التواصل والبرمجة الأساسية، البوردة فيها كمان 18 نقطة Through-Hole إضافية للتحكم المتقدم في تدفق الهاردوير (RTS، DSR، RI، DCD).
المواصفات التقنية
المواصفة | القيمة |
|---|---|
شريحة الدرايفر | FTDI FT232RL الأصلية |
واجهة USB | مقبس Mini-B USB |
مستويات اللوجك/الجهد | 3.3V أو 5V (قابل للاختيار بالجمبر) |
أقصى مخرج باور | 500mA على 5V / 50mA على 3.3V |
معدل الباود | 300 bps إلى 3 Mbps |
بروتوكول التواصل | UART (TX، RX) + تحكم موديم كامل |
EEPROM | داخلي (قابل للضبط عبر برنامج FTDI) |
درجة حرارة التشغيل | -40°C إلى +85°C |
الأبعاد | 36 × 19 مم |
تخطيط البنات (الهيدر الأساسي 6 بن)
اسم البن | الوظيفة | الوصف |
|---|---|---|
DTR | Data Terminal Ready | ضروري لتشغيل Auto-Reset على بوردات اردوينو عند رفع الكود. |
RX | استقبال داتا | توصّل بـ TX المايكروكونترولر. |
TX | إرسال داتا | توصّل بـ RX المايكروكونترولر. |
VCC | مخرج باور | بيوفر باور للبوردة المستهدفة (مطابق لإعداد الجمبر: 3.3V أو 5V). |
CTS | Clear To Send | مدخل تحكم في تدفق الهاردوير (عادةً بيتأرض لو مش مستخدم). |
GND | جراوند | جراوند مشترك للجهازين. |
الاستخدامات
برمجة Arduino Pro Mini: الأداة القياسية المطلقة لرفع السكيتشات على بوردات اردوينو التي ليس لديها منفذ USB مدمج.
إصلاح الراوترات: الوصول للكونسول السيريال المنخفض المستوى للراوترات التجارية (زي OpenWrt أو DDWRT) لإصلاح الفيرموير التالف.
فلاش ESP8266: توفير لوجك 3.3V الدقيق وواجهة السيريال المطلوبة لحرق فيرموير NodeMCU أو AT commands على موديولات ESP-01.
موديولات GPS وGSM: تشخيص وإرسال AT commands مباشرةً من برنامج ترمينال على الكمبيوتر (زي PuTTY) لموديولات لاسلكية مستقلة.
محتويات العبوة
1× بوردة موديول USB Mini إلى TTL FTDI (FT232RL)
