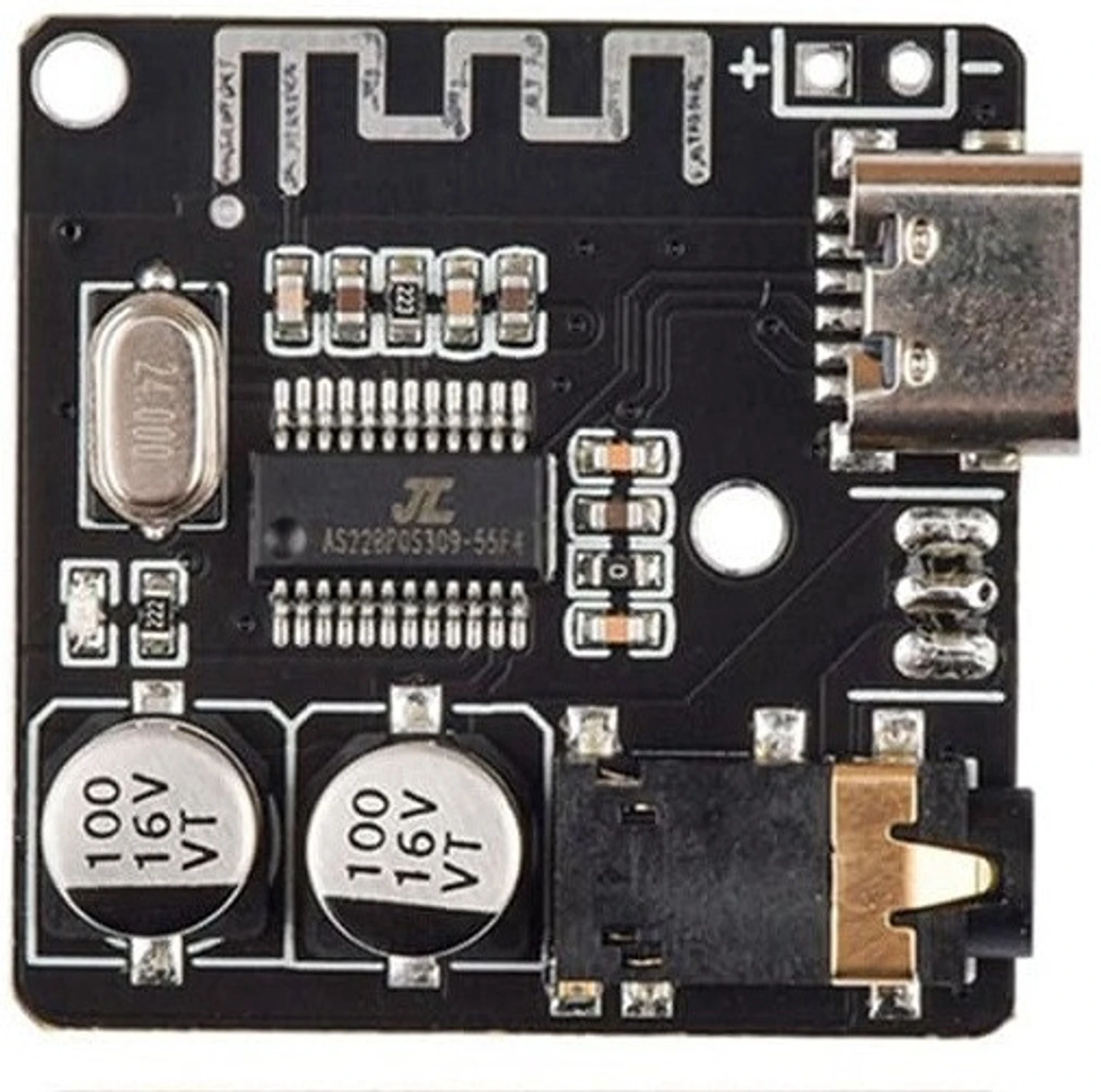

لوحة صغيرة لاستقبال الصوت بلوتوث BT5.0 مع USB تايب سي

موديول استقبال صوت بلوتوث 5.0 مضغوط جداً ومنخفض التكلفة، مصمم لتحويل السماعات السلكية أو سماعات الرأس أو أنظمة صوت السيارات القديمة إلى أجهزة بلوتوث لاسلكية فوراً. يتميز بواجهة Type-C USB عصرية للباور ويتضمن خاصية هاردوير ذكية تتيح له العمل كساوند كارد USB خارجي عند توصيله بالكمبيوتر.

المميزات الرئيسية

• بلوتوث 5.0: بيوفر اتصال لاسلكي مستقر وعالي الجودة لمسافة حتى 15 متر (هواء طلق) ومتوافق بالكامل مع إصدارات البلوتوث الأقدم (4.2، 4.1، 4.0).

• خيارين للباور: بيشتغل عن طريق منفذ Type-C USB المدمج (5V) أو بالتوصيل المباشر ببطارية ليثيوم 3.7V عن طريق نقاط اللحام.

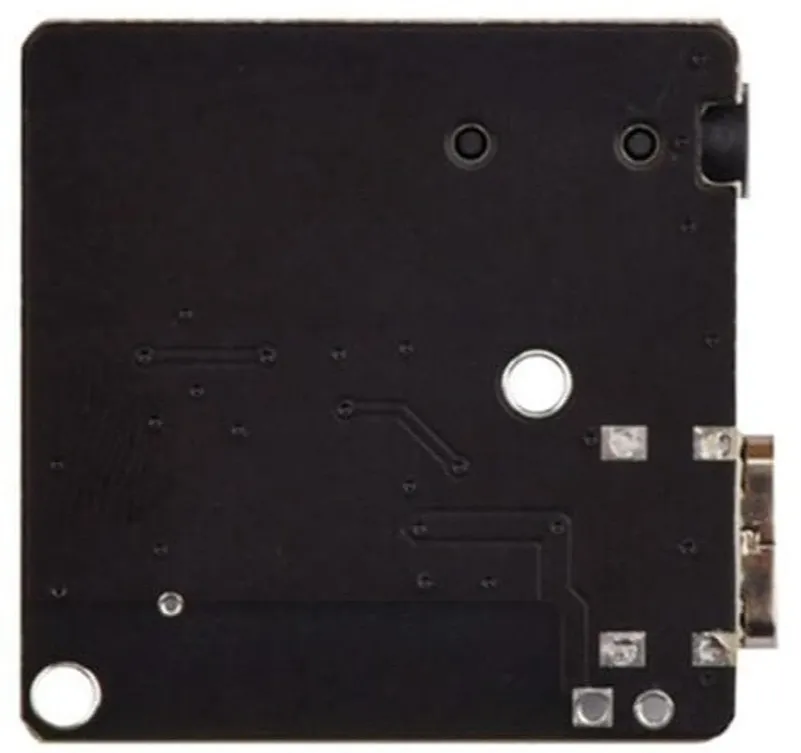

• وظيفة ساوند كارد USB: بتوصيل (شورت) نقاط محددة في ظهر البوردة، بيمكن توصيله بالكمبيوتر عن طريق USB والتعرف عليه كساوند كارد Plug-and-Play.

• إعادة الاتصال التلقائي: بيحاول تلقائياً الاقتران بآخر جهاز متصل عند التشغيل.

• فك تشفير صيغ متعددة: فك تشفير هاردوير يدعم صيغ صوت متعددة منها WAV وAPE وFLAC وMP3.

• مخرج 3.5mm قياسي: فيه مقبس 3.5mm قياسي لتوصيل سماعات الرأس مباشرةً أو توجيه الصوت الستيريو لمكبرات خارجية.

المواصفات التقنية

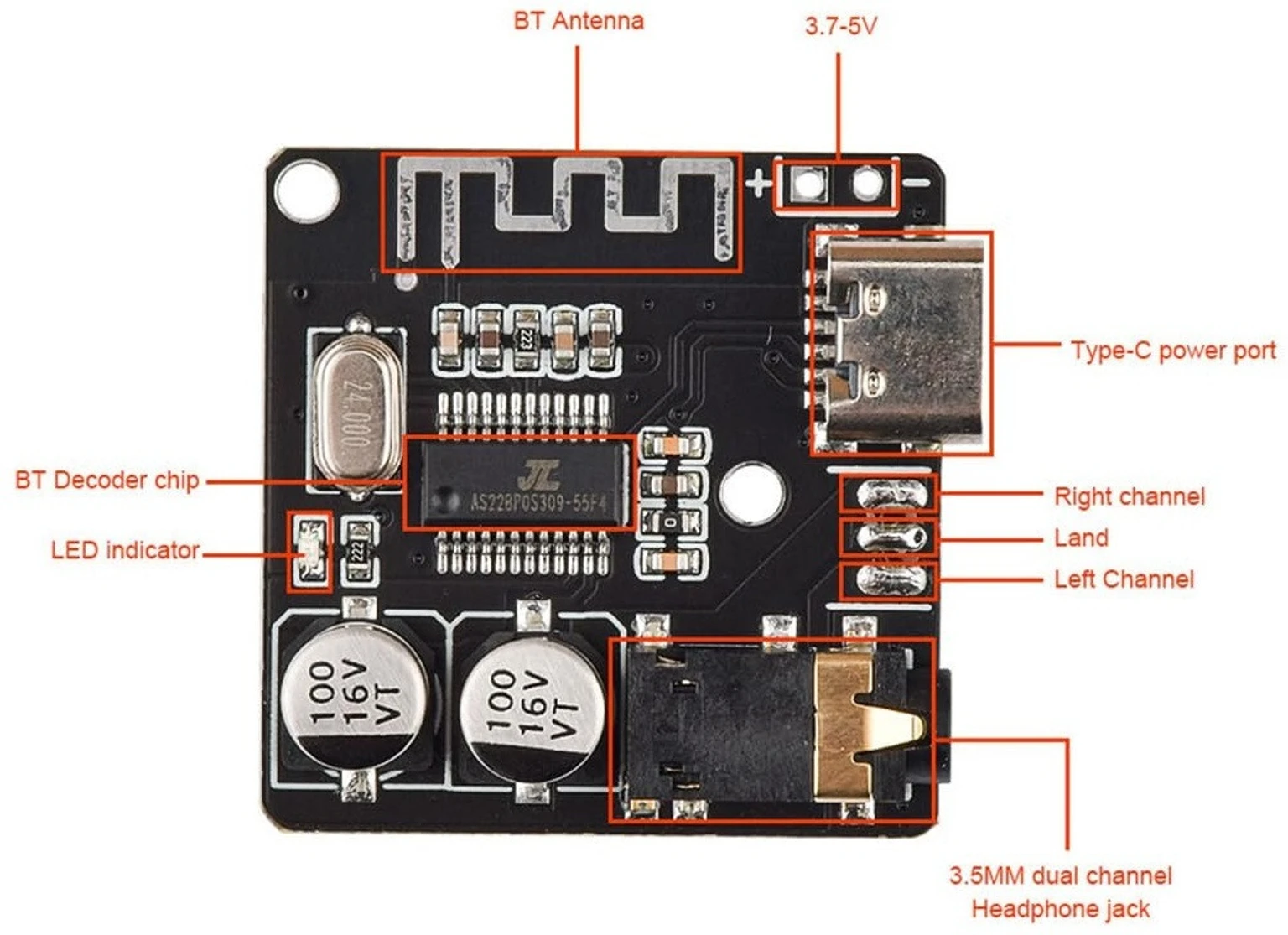

البنات

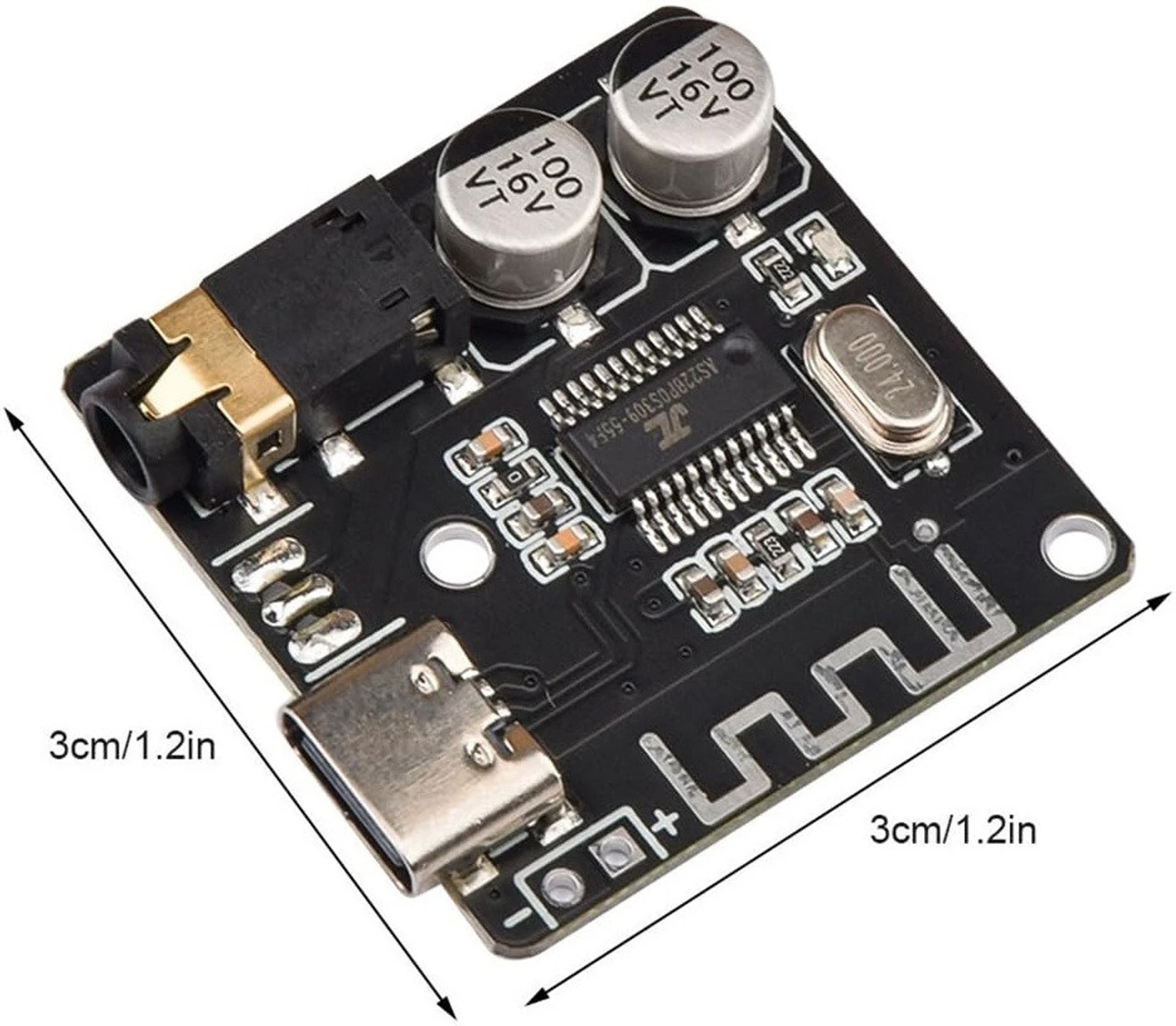

الأبعاد

تعليمات التشغيل والاقتران

1. التشغيل: وفّر الباور عن طريق Type-C USB أو بطارية 3.7V. مؤشر LED الأزرق هيبدأ يومض وهيشتغل صوت تنبيه يدل على أنه جاهز للاقتران.

2. الاقتران: افتح قائمة البلوتوث على سمارتفونك أو الكمبيوتر وابحث عن "BT5.0-Audio" (أو اسم مشابه حسب إصدار الفيرموير).

3. الاتصال: اضغط للاتصال. صوت تنبيه ثاني هيأكد نجاح الاتصال وLED الأزرق هيفضل ثابتاً.

4. التشغيل: LED هيومض ببطء أثناء بث الموسيقى.

⚠️ ملاحظات هندسية واستخدام مهمة

• تحذير حماية البطارية: هذا الموديول لا يحتوي على دايرة حماية بطارية ليثيوم مدمجة. لو بتشغّله من بطارية LiPo خام 3.7V، لازم تستخدم بوردة حماية شحن/تفريغ خارجية (زي موديول TP4056) لمنع الإفراط في التفريغ وإتلاف البطارية.

• حساسية ESD: شريحة البلوتوث حساسة جداً للكهرباء الاستاتيكية. دايماً أرّض نفسك قبل ما تلمس البوردة لتجنب الإتلاف الدائم للشريحة.

• تداخل RF: متحطش الموديول ده جوه علبة معدنية أو جنب مرسلات RF عالية التردد، لأن المعدن والـ EMI بيضعّفوا إشارة أنتينا البلوتوث بشكل كبير.

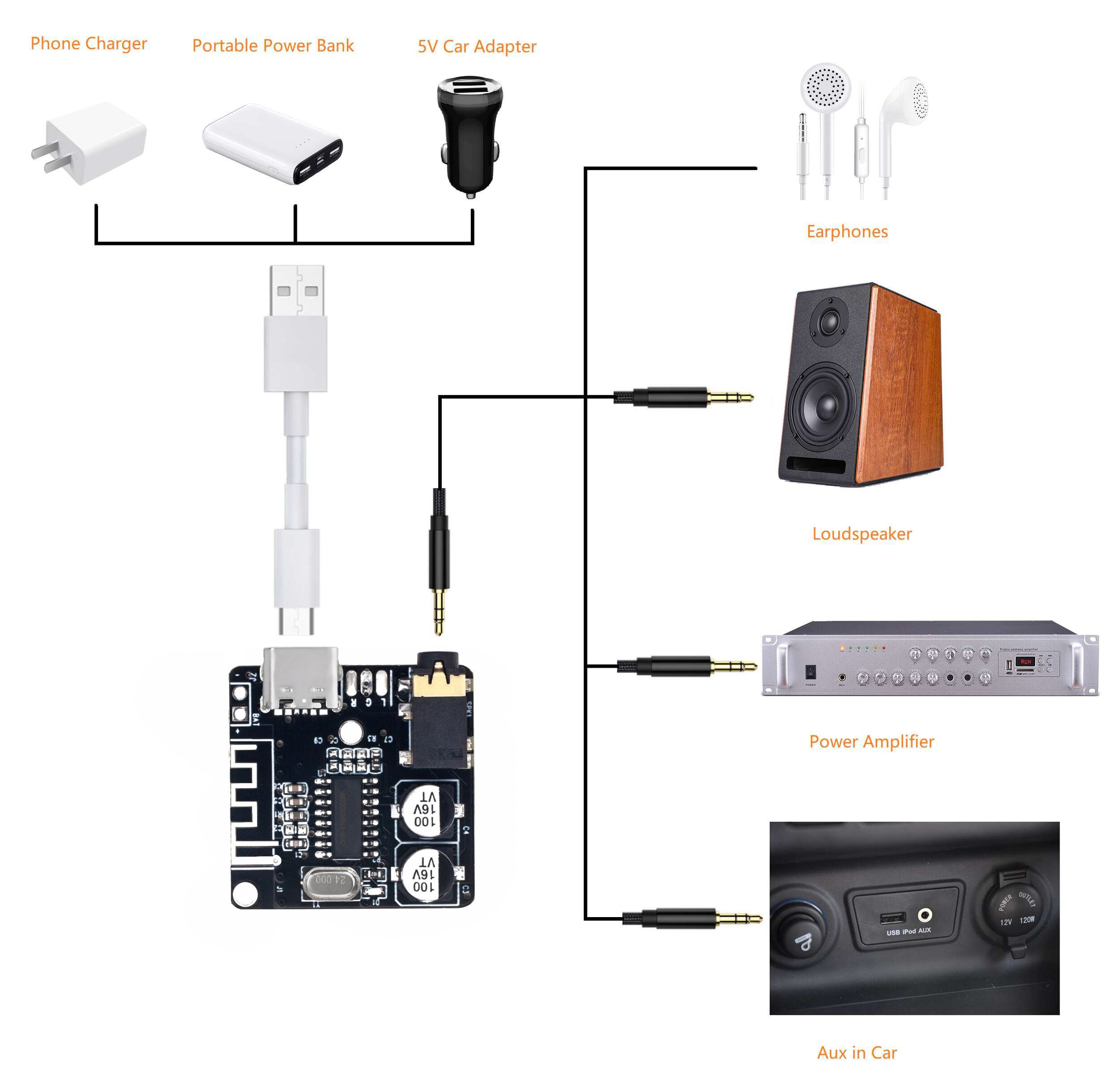

الاستخدامات

• تحويل السماعات للاسلكي: تحديث مستقبلات ستيريو قديمة أو سماعات رف بإضافة مدخل صوت بلوتوث منفصل.

• سماعات رأس بلوتوث مخصصة: توصيل مخرج 3.5mm مباشرةً بدرايفرات سماعات الرأس جوه علبة مطبوعة ثلاثية الأبعاد.

• ترقية صوت السيارة: تركيب البوردة خلف لوحة العدادات في سيارة قديمة لإضافة بث لاسلكي من السمارتفون.

• مشاريع STEM تعليمية: موديول ممتاز وسهل الاستخدام للطلاب اللي بيتعلموا توجيه إشارات الصوت والأنظمة اللاسلكية المدمجة.
