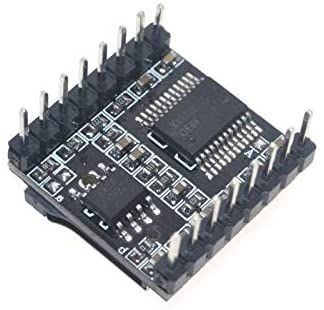

موديول بطاقة SD MP3-TF-16P
عن هذا المنتج
الـ MP3-TF-16P (المعروف على نطاق واسع بـ DFPlayer Mini) هو موديول MP3 مضغوط جداً ومنخفض التكلفة يتميز بمكبر مدمج بقدرة 3 واط يمكن توصيله مباشرةً بسماعة صغيرة. يتضمن فك تشفير هاردوير لصيغ MP3 وWAV وWMA ويدعم أنظمة ملفات FAT16 وFAT32 عن طريق فتحة Micro SD. متعدد الاستخدامات جداً، يمكن استخدامه كموديول مستقل مع أزرار ضغط بسيطة وبطارية، أو يمكن التحكم فيه عن طريق اردوينو أو أي مايكروكونترولر عبر واجهة UART سيريال قياسية.
المميزات الرئيسية
تشغيل مستقل أو تحكم سيريال: بيشتغل باستقلالية عن طريق أزرار AD Key/I/O، أو بيتواصل مع المايكروكونترولرات باستخدام أوامر UART سيريال بسيطة.
مكبر 3W مدمج: مكبر مونو مدمج بيخليك تشغّل سماعة صغيرة مباشرةً من بنات SPK1 وSPK2 بدون تضخيم خارجي.
إدارة صوت متقدمة: بيدعم تنظيم الصوت في حتى 100 فولدر (بحتى 255 مسار لكل فولدر). فيه 30 مستوى صوت قابل للضبط و6 مستويات EQ قابلة للضبط.
خاصية الإعلان الصوتي: بتتيح إيقاف الموسيقى الخلفية مؤقتاً وتشغيل تنبيه صوتي محدد ثم استئناف الموسيقى الخلفية تلقائياً بعد الانتهاء.
جودة صوت عالية: فيه مخرج DAC 24-bit يدعم نطاق ديناميكي 90dB ونسبة إشارة لضوضاء 85dB.
دعم تخزين واسع: بيدعم Micro SD حتى 32GB وU-disk حتى 32GB وNOR FLASH بسعة 64MB.
المواصفات التقنية
المواصفة | القيمة |
|---|---|
جهد التشغيل | 3.2V – 5.0V DC (الموصى به 4.5V – 5.0V) |
مستوى اللوجك (UART) | 3.3V TTL (متوافق مع مايكروكونترولرات 5V) |
الصيغ المدعومة | MP3، WAV، WMA |
معدلات الأخذ (kHz) | 8 / 11.025 / 12 / 16 / 22.05 / 24 / 32 / 44.1 / 48 |
دعم التخزين | FAT16 / FAT32 (حتى 32GB Micro SD) |
واجهات التحكم | UART (سيريال)، I/O (أزرار)، AD Key |
مخرجات الصوت | مخرج سماعة (حتى 3W) / مخرج DAC ستيريو (سماعات رأس/مكبر) |
أبعاد الموديول | 20.5 × 20.5 مم |

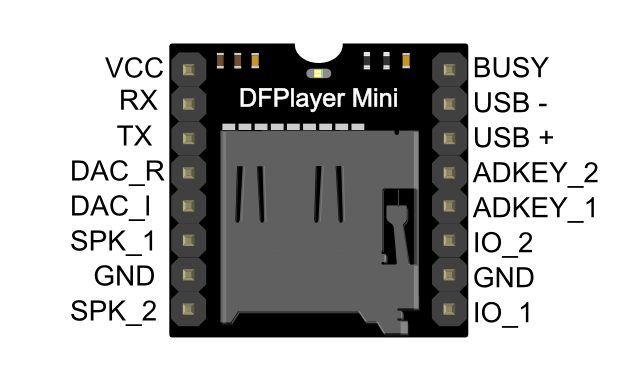

تخطيط البنات
البن | الاسم | الوظيفة |
|---|---|---|
1 | VCC | مدخل الباور (3.2V – 5.0V) |
2 | RX | مستقبل UART (بيتوصل بـ TX المايكروكونترولر) |
3 | TX | مرسل UART (بيتوصل بـ RX المايكروكونترولر) |
4 | DAC_R | مخرج صوت — القناة اليمنى (لسماعات الرأس أو المكبر الخارجي) |
5 | DAC_L | مخرج صوت — القناة اليسرى (لسماعات الرأس أو المكبر الخارجي) |
6 | SPK2 | مخرج السماعة (-) (حتى 3W) |
7 | GND | جراوند |
8 | SPK1 | مخرج السماعة (+) (حتى 3W) |
9 | IO1 | مدخل تريجر 1 (ضغطة قصيرة: المسار السابق / ضغطة طويلة: خفض الصوت) |
10 | GND | جراوند |
11 | IO2 | مدخل تريجر 2 (ضغطة قصيرة: المسار التالي / ضغطة طويلة: رفع الصوت) |
12 | ADKEY1 | مدخل أزرار متعددة بالمقاومة 1 |
13 | ADKEY2 | مدخل أزرار متعددة بالمقاومة 2 |
14 | USB+ | داتا USB+ (لتوصيل U-disk مباشرةً) |
15 | USB- | داتا USB- (لتوصيل U-disk مباشرةً) |
16 | BUSY | حالة التشغيل (LOW أثناء التشغيل، HIGH عند الإيقاف) |

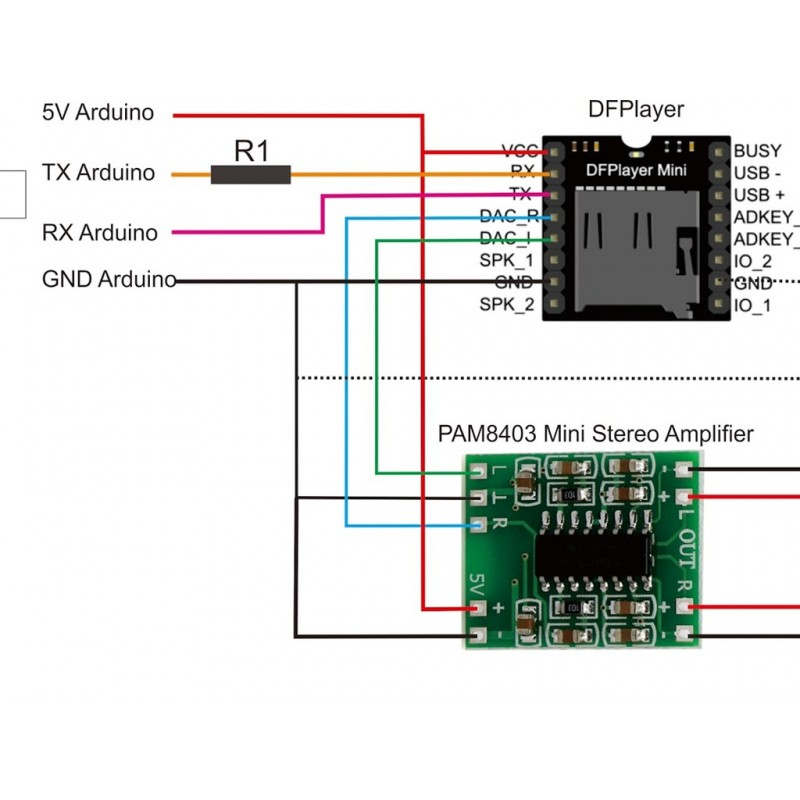

طريقة التوصيل
الاستخدامات
تنبيهات صوتية آلية: ملاحة السيارات ومحطات العبور وفحوصات الأمان وأجهزة إنذار الحريق.
إلكترونيات DIY: إضافة مؤثرات صوتية لإكسسوارات الكوسبلاي والألعاب المخصصة ومشاريع STEM.
روبوتيكس: إضافة تغذية صوتية راجعة وتنبيهات حالة لروفرات مخصصة وأنظمة آلية.
صناعي وتجاري: إنذارات أعطال المعدات والبث الآلي وأنظمة إدارة الطوابير.
محتويات العبوة
1× موديول MP3-TF-16P (DFPlayer Mini)
