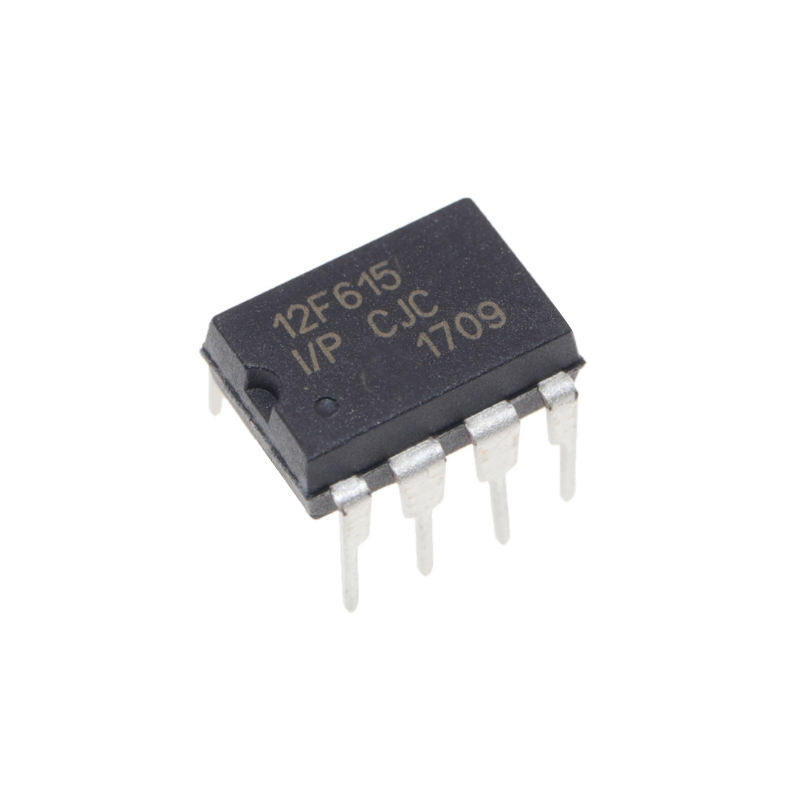

ميكروكنترولر PIC12F615
مايكروكونترولر PIC صغير 8 بن مناسب للتطبيقات الضيقة — أوسيليتور داخلي 4/8 MHz، ADC 4 قنوات 10-bit، ومقارن أنالوج مدمج. متوفر بنسخة قياسية (2-5.5V) ونسخة جهد عالي HV615 (حتى 15V).
يُشترى معاً عادةً
هذا المنتج
ميكروكنترولر PIC12F615
عن هذا المنتج
مايكروكونترولر PIC12F615 / PIC12HV615 فلاش 8-bit
مايكروكونترولر PIC مضغوط بـ 8 بنات من السلسلة المتوسطة — مصمم للتطبيقات الضيقة اللي محتاجة مزيج من المحيطات الأنالوج والرقمية في حجم صغير جداً. بيستخدم نواة بـ 35 أمر مبسّطة مع أوسيليتور داخلي بيلغي الحاجة لمكونات توقيت خارجية. متوفر بنسخة قياسية (PIC12F615) ونسخة جهد عالي (PIC12HV615) مع ريجيوليتور shunt داخلي.
المميزات الرئيسية
معمارية Mid-Range: نواة بـ 35 أمر و8 مستويات Stack.
أوسيليتور داخلي: 4/8 MHz مدمج — من غير ما تحتاج كريستال أو مكونات توقيت خارجية.
بنات I/O قوية: تيار Source/Sink 25 mA لكل بن — بتشغّل LEDs وأحمال صغيرة مباشرةً.
تايمرات متعددة: عدادين 8-bit (TMR0/TMR2)، عداد 16-bit (TMR1)، وWatchdog Timer لضمان موثوقية النظام.
أنالوج مدمج: مقارن أنالوج مع هيستيريسيس قابل للضبط من المستخدم.
PWM محسّن: موديول Enhanced Capture Compare PWM (ECCP) مدمج.
برمجة وريسيت: بيدعم ICSP وEnhanced Power-On/Off Reset وBrown-Out Reset (BOR).
المواصفات التقنية
المواصفة | القيمة |
|---|---|
عيلة المايكروكونترولر | PIC12F / PIC12HV |
نوع الميموري | Flash |
حجم ميموري البرنامج | 1.75 KB |
EEPROM | لا يوجد |
سرعة المعالج | 5 MIPS |
عدد البنات | 8 |
جهد التشغيل القياسي | 2.0V – 5.5V |
أقصى جهد تشغيل | 15V (نسخة HV عن طريق ريجيوليتور داخلي) |
ADC | 1 موديول / 4 قنوات / دقة 10-bit |
المقارنات الأنالوج | 1 |
تايمرات 8-bit | 2 (TMR0، TMR2) |
تايمر 16-bit | 1 (TMR1) |
PWM | Enhanced PWM مدمج |
درجة حرارة التشغيل | -40°C إلى +150°C |
وضع الاستهلاك المنخفض | غير متوفر |
البنات
رقم البن | الاسم | الوظيفة |
|---|---|---|
1 | VDD | مصدر الباور الموجب |
2 | GP5 / T1CKI / OSC1 / CLKIN | GP5: بن I/O عام | T1CKI: مدخل كلوك خارجي للـ Timer1 | OSC1: بن الأوسيليتور 1 | CLKIN: مدخل كلوك خارجي |
3 | GP4 / AN3 / T1G / OSC2 / CLKOUT | GP4: بن I/O عام | AN3: مدخل أنالوج 3 | T1G: بوابة Timer1 | OSC2: بن الأوسيليتور 2 | CLKOUT: مخرج الكلوك |
4 | GP3 / MCLR / VPP | GP3: بن I/O عام | MCLR: بن الريسيت الرئيسي | VPP: جهد البرمجة |
5 | GP2 / AN2 / T0CKI / INT / COUT | GP2: بن I/O عام | AN2: مدخل أنالوج 2 | T0CKI: مدخل كلوك Timer0 | INT: إنتراپت خارجي | COUT: مخرج المقارن |
6 | GP1 / AN1 / CIN- / VREF / ICSPCLK | GP1: بن I/O عام | AN1: مدخل أنالوج 1 | CIN-: مدخل المقارن السالب | VREF: مرجع جهد خارجي | ICSPCLK: كلوك البرمجة التسلسلية |
7 | GP0 / AN0 / CIN+ / ICSPDAT | GP0: بن I/O عام | AN0: مدخل أنالوج 0 | CIN+: مدخل المقارن الموجب | ICSPDAT: داتا البرمجة التسلسلية |
8 | VSS | جراوند |
