ميكروكنترولر PIC16F877A
مايكروكونترولر PIC أسطوري من Microchip في باكدج DIP-40 مناسب للبراد بورد — 33 بن I/O، 14 KB Flash، ADC 8 قنوات 10-bit، وواجهات UART وSPI وI2C. مثالي للتعليم والتحكم الصناعي.
يُشترى معاً عادةً
هذا المنتج
ميكروكنترولر PIC16F877A
عن هذا المنتج

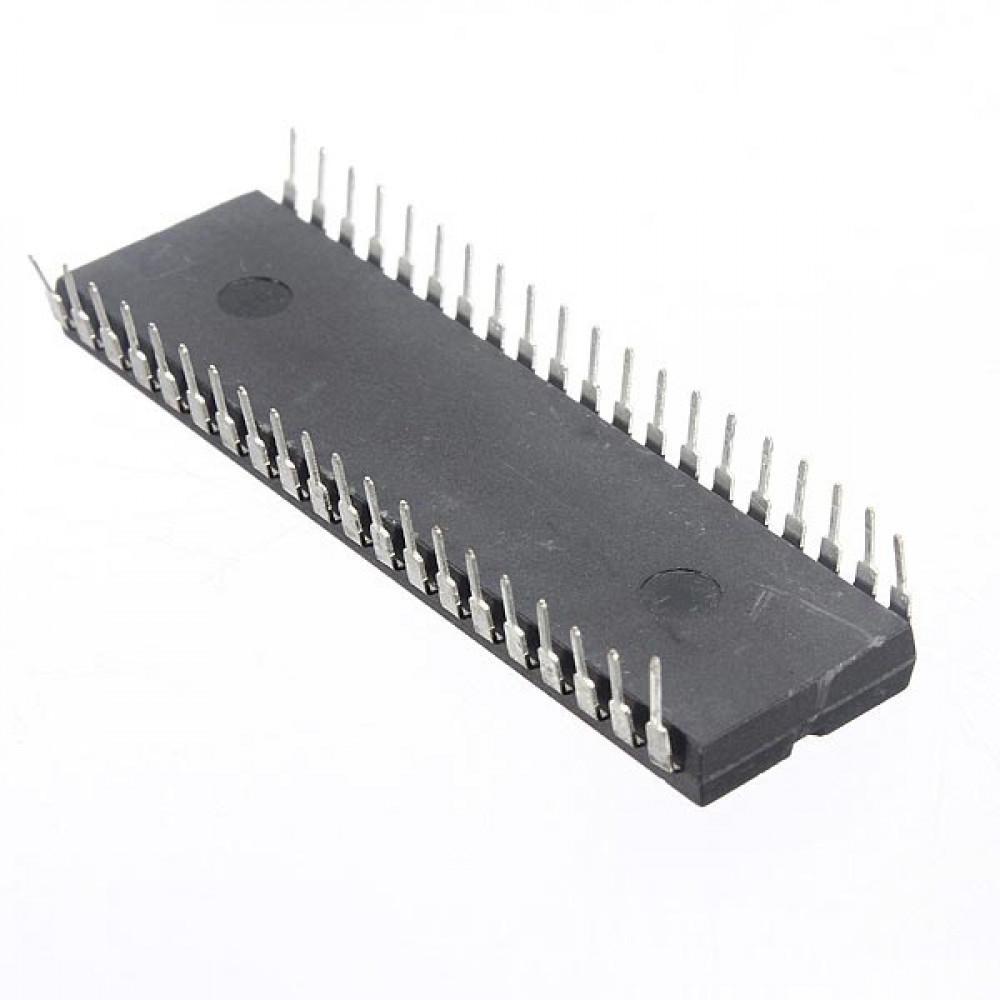

مايكروكونترولر PIC16F877A-I/P CMOS Flash 8-bit (DIP-40)
الـ PIC16F877A مايكروكونترولر 8-bit أسطوري من Microchip Technology في باكدج DIP-40 مناسب للبراد بورد — معمارية RISC بـ 35 أمر بس، بتنفّذ كل الأوامر في سايكل واحد (200 ns على 20 MHz). فيه 14 KB Flash و33 بن I/O ومحيطات ضخمة — توازن مثالي بين الأداء وسهولة الاستخدام للتعليم والتطبيقات الصناعية.
المميزات الرئيسية
نواة RISC محسّنة: كل الأوامر بتتنفّذ في سايكل واحد (200 ns على 20 MHz) ما عدا أوامر التفرع الثنائية.
ميموري وافرة: 14 KB Flash قابل لإعادة البرمجة، 368 Byte RAM، و256 Byte EEPROM متين للداتا الدائمة.
33 بن I/O: مثالي للأنظمة اللي محتاجة واجهات سينسورات متعددة وشاشات ومحركات.
محيطات مختلطة شاملة: ADC 8 قنوات 10-bit ومقارنين أنالوج مدمجين.
تواصل هاردوير متقدم: UART، SPI، I2C، MSSP، وParallel Slave Port (PSP).
موثوقية النظام: Watchdog Timer، حماية كود قابلة للبرمجة، ودايرة كشف Brown-out.
المواصفات التقنية
المواصفة | القيمة |
|---|---|
معمارية المايكروكونترولر | PIC RISC 8-bit |
جهد التشغيل | 4.0V – 5.5V |
سرعة الكلوك | حتى 20 MHz (محتاج أوسيليتور خارجي) |
ميموري البرنامج (Flash) | 14 KB (8K كلمة) |
SRAM / EEPROM | 368 Byte / 256 Byte |
بنات I/O قابلة للبرمجة | 33 |
التايمرات | 3 (2 عداد 8-bit + 1 عداد 16-bit) |
ADC | 8 قنوات (دقة 10-bit) |
موديولات CCP | 2 |
واجهات التواصل | UART، SPI، I2C، MSSP |
درجة حرارة التشغيل | -40°C إلى +125°C |
الباكدج | DIP-40 (Through-Hole) |

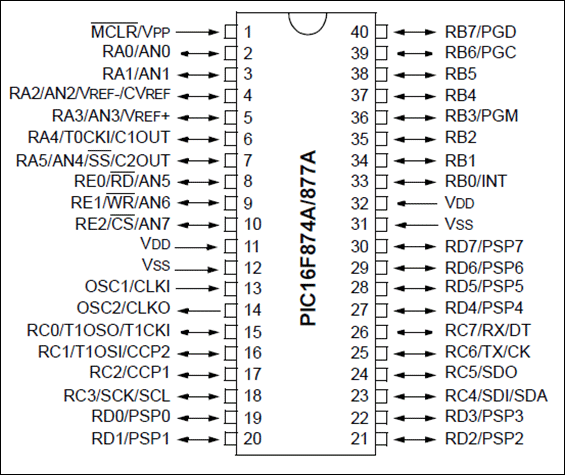

تخطيط البنات (DIP-40)
البن | الاسم | الوظيفة |
|---|---|---|
1 | MCLR/VPP | ريسيت رئيسي / جهد البرمجة |
2-5 | RA0-RA3 | PORTA I/O / مدخلات أنالوج (AN0-AN3) / Vref |
6 | RA4 | PORTA I/O / مدخل كلوك Timer0 / C1out |
7 | RA5 | PORTA I/O / مدخل أنالوج (AN4) / Slave Select / C2out |
8-10 | RE0-RE2 | PORTE I/O / مدخلات أنالوج (AN5-AN7) / RD، WR، CS |
11 | VDD | باور موجب (+5V) |
12 | VSS | جراوند |
13 | OSC1/CLKI | مدخل أوسيليتور / كلوك خارجي |
14 | OSC2/CLKO | مخرج أوسيليتور / كلوك |
15-18 | RC0-RC3 | PORTC I/O / أوسيليتور Timer1 / CCP1 & CCP2 / كلوك SPI / كلوك I2C |
19-22 | RD0-RD3 | PORTD I/O / Parallel Slave Port (PSP0-PSP3) |
23-26 | RC4-RC7 | PORTC I/O / داتا SPI/I2C / UART RX & TX |
27-30 | RD4-RD7 | PORTD I/O / Parallel Slave Port (PSP4-PSP7) |
31 | VSS | جراوند |
32 | VDD | باور موجب (+5V) |
33-35 | RB0-RB2 | PORTB I/O / إنتراپت خارجي (INT) |
36 | RB3/PGM | PORTB I/O / تفعيل برمجة ICSP منخفضة الجهد |
37-38 | RB4-RB5 | PORTB I/O |
39 | RB6/PGC | PORTB I/O / كلوك برمجة ICSP |
40 | RB7/PGD | PORTB I/O / داتا برمجة ICSP |
الاستخدامات
بروتوتايب تعليمي: البطل الأول لتعلم معمارية PIC وبرمجة Embedded C والأسمبلي.
أنظمة تحكم صناعية: نواة موثوقة لـ PLCs مخصصة وإدارة ريلي والتحكم في موتورات ثقيلة.
بديل اردوينو: خيار ممتاز للانتقال من بوردات اردوينو لتصميم PCBs مخصصة bare-metal.
اكتساب داتا متقدم: استخدام ADC الـ 8 قنوات لمراقبة مجموعة سينسورات في السيارات أو المنزل الذكي.
محتويات العبوة
1× شريحة مايكروكونترولر PIC16F877A-I/P (DIP-40)
