ميكروكنترولر PIC12F675
مايكروكونترولر PIC شهير وصغير الحجم من Microchip — 8 بنات، 6 بنات I/O قابلة للبرمجة، ADC 4 قنوات 10-bit، أوسيليتور داخلي 4 MHz، و128 Byte EEPROM. مثالي للمشاريع المضغوطة التي تعمل بالبطارية.
يُشترى معاً عادةً
هذا المنتج
ميكروكنترولر PIC12F675
عن هذا المنتج
مايكروكونترولر PIC12F675 CMOS 8-bit (Microchip)
الـ PIC12F675 مايكروكونترولر 8 بنات شهير ومنخفض التكلفة من Microchip Technology — مبني على معمارية RISC عالية الأداء ومحبوب عند الهواة والمهندسين على حد سواء لحجمه الصغير ومميزاته المتنوعة. بالرغم من حجمه، فيه ADC أنالوج مدمج وأوسيليتور داخلي وتايمرات متعددة — مثالي للمشاريع المضغوطة التي تعمل بالبطارية ومهام استبدال اللوجك.
المميزات الرئيسية
حجم مضغوط: باكدج 8 بنات بيوفر مساحة PCB مع 6 بنات I/O قابلة للبرمجة.
أوسيليتور داخلي: RC داخلي 4 MHz معايَر من المصنع (دقة ±1%) — مش محتاج كريستال خارجي في معظم التطبيقات.
قدرات أنالوج: ADC 4 قنوات 10-bit ومقارن أنالوج مدمج لقياس السينسورات والجهد بدقة.
EEPROM مدمج: 128 Byte لحفظ قيم المعايرة والإعدادات اللي لازم تفضل بعد انقطاع الباور.
نواة موثوقة: CPU 8-bit بأداء 1 MIPS على 1 MHz مع Watchdog Timer مستقل لضمان استقرار النظام.
المواصفات التقنية
المواصفة | القيمة |
|---|---|
معمارية المعالج | RISC 8-bit |
جهد التشغيل | 2.0V – 5.5V |
سرعة الكلوك | حتى 20 MHz (خارجي) / 4 MHz (RC داخلي معايَر) |
ميموري البرنامج (Flash) | 2 KB (100,000 دورة كتابة/مسح) |
SRAM | 64 Byte |
EEPROM | 128 Byte |
بنات I/O قابلة للبرمجة | 6 |
مدخلات الأنالوج (ADC) | 4 قنوات (دقة 10-bit) |
المقارنات الأنالوج | 1 |
التايمرات | عداد 8-bit (Timer0) + عداد 16-bit (Timer1) |
تيار كل بن I/O | 25 mA (Source/Sink) |
أقصى تيار VDD | 250 mA |
درجة حرارة التشغيل | -40°C إلى +125°C |

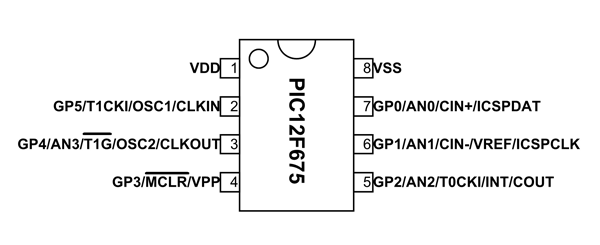

تخطيط البنات (DIP/SOIC - 8 بنات)
رقم البن | الاسم | الوظيفة الأساسية | الوظائف البديلة |
|---|---|---|---|
1 | VDD | مصدر الباور الموجب | — |
2 | GP5 | بن I/O 5 | T1CKI (مدخل كلوك Timer1)، OSC1 (مدخل كريستال خارجي)، CLKIN |
3 | GP4 | بن I/O 4 | AN3 (مدخل أنالوج 3)، T1G (بوابة Timer1)، OSC2 (مخرج كريستال)، CLKOUT |
4 | GP3 | بن I/O 3 | MCLR (ريسيت رئيسي)، VPP (جهد البرمجة) |
5 | GP2 | بن I/O 2 | AN2 (مدخل أنالوج 2)، T0CKI (كلوك Timer0)، INT (إنتراپت خارجي)، COUT (مخرج المقارن) |
6 | GP1 | بن I/O 1 | AN1 (مدخل أنالوج 1)، CIN- (مدخل المقارن السالب)، VREF (مرجع جهد)، ICSPCLK (كلوك البرمجة) |
7 | GP0 | بن I/O 0 | AN0 (مدخل أنالوج 0)، CIN+ (مدخل المقارن الموجب)، ICSPDAT (داتا البرمجة) |
8 | VSS | جراوند | — |
⚠️ ملاحظات هندسية مهمة
قيد GP3/MCLR: البن 4 (GP3) مدخل فقط — مش ممكن يتضبط كمخرج. لو عطّلت وظيفة MCLR في السوفتوير، GP3 يتحول لمدخل رقمي عادي بس.
واجهة البرمجة: بتدعم ICSP عن طريق البن 4 (VPP)، البن 6 (ICSPCLK)، والبن 7 (ICSPDAT).
الاستخدامات
استبدال بوابات اللوجك: بتحل محل عدة آيسيهات قياسية (زي تايمر 555 أو بوابات AND/OR) بشريحة واحدة قابلة للبرمجة.
سينسورات مدمجة صغيرة: تصنيع نودات سينسور ذكية بتقرأ قيمة أنالوج وبتشغّل مخرج رقمي.
مراقبة البطارية: استخدام ADC والمقارن الداخلي لمراقبة جهد بطاريات LiPo وتشغيل إنذار انخفاض الباور.
إلكترونيات الهوايات والألعاب: مثالية للمشاريع الصغيرة اللي المساحة فيها محدودة جداً ومش محتاجة قوة معالجة عالية.
