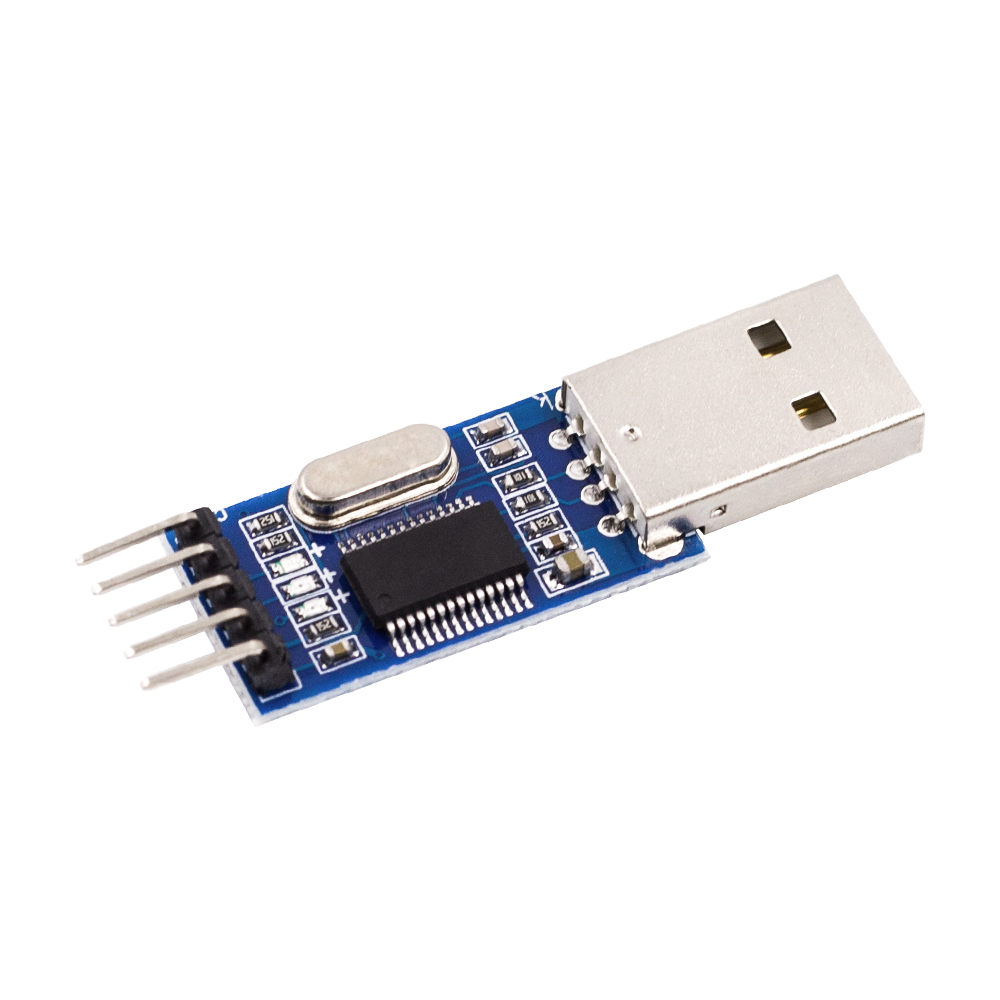

موديول تحويل USB إلى TTL بشريحة PL2303
عن هذا المنتج

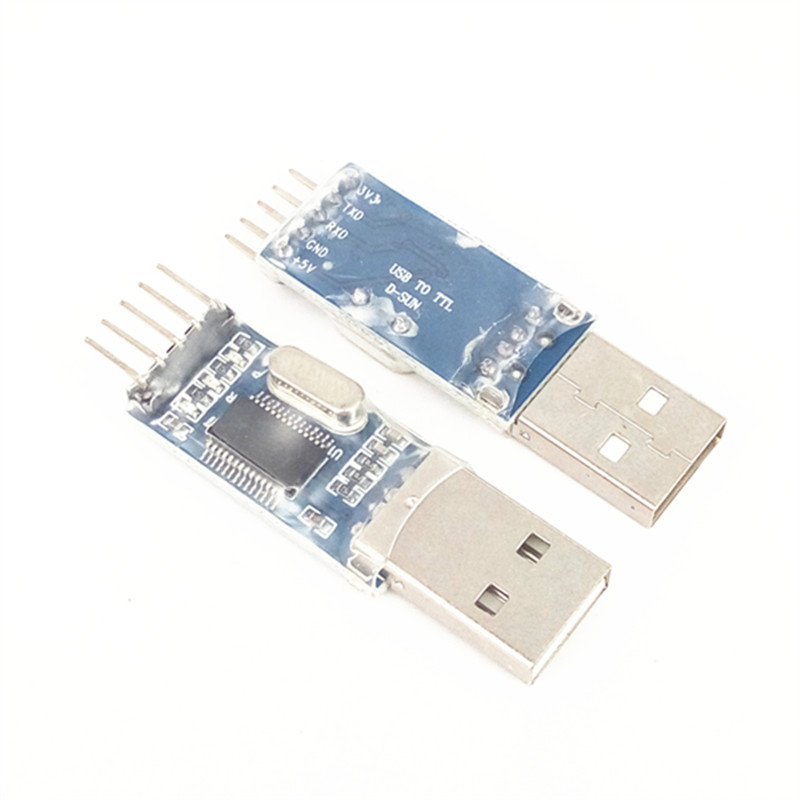

موديول محول PL2303 / PL2303HX من USB إلى TTL (سيريال)
موديول محول PL2303 / PL2303HX من USB إلى TTL هو أداة أساسية لمطوري الإلكترونيات المدمجة. مبني حول متحكم جسر Prolific PL2303، هذا الموديول بيُنشئ Virtual COM Port (VCP) مجاني على كمبيوترك، بيحوّل إشارات USB بسلاسة لداتا سيريال TTL غير متزامنة. مغلّف في غلاف حراري شفاف واقٍ، مصمم للأداء المتين، ومزود بفيوز 500mA ذاتي الاسترداد لحماية منفذ USB من الدوائر القصيرة، وLED مزدوجة لمراقبة نقل البيانات في الوقت الحقيقي.
المميزات الرئيسية
دعم جهد مزدوج: بيوفر بنات مخرج باور 3.3V و5.0V، بيتيح لك التوصيل وتشغيل راوترات DDWRT الخارجية أو موديولات ESP8266 أو مايكروكونترولرات مختلفة مباشرةً من المحول.
حماية مدمجة: فيه فيوز 500mA ذاتي الاسترداد (PTC) لحماية منفذ USB الكمبيوتر من الدوائر القصيرة العرضية أثناء البروتوتايب.

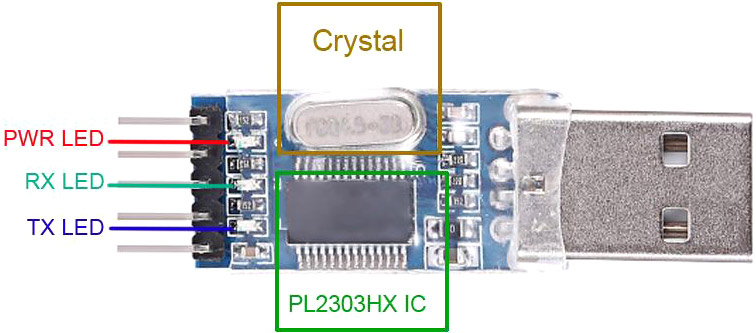

تشخيص في الوقت الحقيقي: فيه LEDين مؤشر لنقل البيانات على البوردة (عادةً للـ TX والـ RX) لمراقبة تدفق البيانات بصرياً في الوقت الحقيقي.
حماية فيزيائية: الـ PCB كاملة مغطاة بغلاف حراري شفاف عالي الجودة، بيوفر عزلاً ويمنع الدوائر القصيرة العرضية من لمس الأسطح المعدنية على منضدة العمل.
معدلات باود متنوعة: بيدعم طيفاً واسعاً من سرعات التواصل القياسية من 300 bps حتى 1.5 Mbps.
المواصفات التقنية
المواصفة | القيمة |
|---|---|
شريحة متحكم الجسر | Prolific PL2303 / PL2303HX |
جهد الإدخال | 5V (من USB) |
جهود الإخراج | 3.3V و5.0V (قابل للاختيار/متاح عبر البنات) |
مستوى اللوجك | TTL |
معيار USB | USB 2.0 Full-Speed |
معدلات الباود | 300 bps إلى 1.5 Mbps |
الحماية | فيوز 500mA ذاتي الاسترداد |
الأبعاد | 52 × 15.5 × 6.5 مم (PCB: 30×15مم) |
الوزن | ~5 جرام |
تخطيط البنات (هيدر 5/6 بن نموذجي)
اسم البن | الوصف |
|---|---|
3.3V | مخرج باور 3.3V |
5.0V | مخرج باور 5.0V |
TXD | إرسال داتا (توصّل بـ RX على المايكروكونترولر) |
RXD | استقبال داتا (توصّل بـ TX على المايكروكونترولر) |
GND | جراوند |
RST | ريسيت (متاح على إصدارات 6 بن) |
تحذير مهم لتوافق أنظمة التشغيل ⚠️
أنظمة التشغيل المدعومة: Windows 98 / 2000 / XP / Vista / 7 / Server 2003 (32-bit و64-bit). Mac OS 8 إلى OS X. Linux.
أنظمة التشغيل غير المدعومة: شريحة PL2303HX منتهية الدعم رسمياً ولا تدعم Windows 8 أو 8.1 أو Windows 10 بشكل أصلي. لو وصّلتها بجهاز Windows 10 حديث، على الأرجح هتقابل خطأ "Code 10" في Device Manager. (ملاحظة: يوجد حلول تراجع للدرايفر القديم متاحة أونلاين لإجبار التوافق، لكن Plug-and-Play الأصلي غير مدعوم على أنظمة Windows الأحدث).
الاستخدامات
ترقية الفيرموير: إعادة فلاش الراوترات (DDWRT) ومتحكمات HDD وموديمات البرودباند وأجهزة استقبال الأقمار الصناعية.
برمجة المايكروكونترولر: حرق الكود على MCUs من STC وNXP وRenesas وNEC، أو العمل كواجهة لبوردات Arduino Pro Mini.
تشخيص السيريال: توفير واجهة UART بسيطة لمشاهدة رسائل الديباق في HyperTerminal أو PuTTY من موديولات GPS أو مشاريع مدمجة.
وصول الكونسول: التواصل عبر كونسول سيريال مع أجهزة زي Raspberry Pi أو سيرفرات Linux بدون شاشة.
