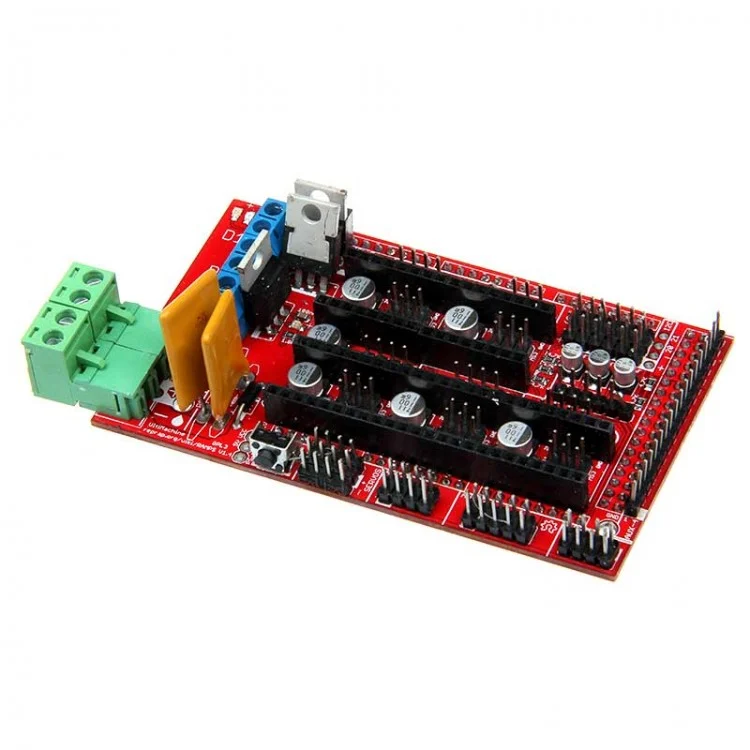

شيلد أردوينو ميجا للطابعة ثلاثية الأبعاد 3D ريبراب موديل: RAMPS 1.4
يُشترى معاً عادةً
هذا المنتج
شيلد أردوينو ميجا للطابعة ثلاثية الأبعاد 3D ريبراب موديل: RAMPS 1.4
عن هذا المنتج
نظرة عامة على المنتج
بوردة RAMPS 1.4 (RepRap Arduino Mega Pololu Shield) هي لوحة التحكم الأسطورية والمعيار الصناعي للطابعات ثلاثية الأبعاد DIY وماكينات CNC. مصممة لتجميع كل الإلكترونيات المطلوبة لطابعة RepRap في شيلد واحد منخفض التكلفة، بتتركب مباشرةً فوق Arduino Mega 2560. بدمج قوة معالجة الـ Mega مع درايفرات ستيبر موتور قابلة للتركيب (زي A4988 أو DRV8825)، بتوفر منصة مستقرة جداً وقابلة للترقية وسهلة الصيانة. لا تزال قلب معظم الطابعات ثلاثية الأبعاد مفتوحة المصدر في السوق اليوم.
المميزات الرئيسية
سلوتات درايفر قابلة للإزالة: فيها 5 سوكيتات لدرايفرات ستيبر موتور قابلة للإزالة (X، Y، Z، Extruder 1، Extruder 2). استخدام هيدرات البنات القياسية بيجعل استبدال الدرايفرات المحترقة أو الترقية لدقة أعلى (زي DRV8825) أمراً سهلاً.
إدارة باور متينة: مزودة بـ 3 MOSFETs مخصصة للتحكم في السخّانات والمراوح، و3 دوائر ثرمستور لمراقبة الحرارة. النظام محمي بفيوز 5A للمكونات العامة وفيوز 11A مخصص للسرير الساخن.
مخرج Z-Axis متوازي: فيها خيار لتوصيل ستيبر موتورين بالتوازي لمحور Z، مثالي لتصاميم Prusa i3 القياسية.
I/O قابل للتوسعة: بيترك بنات I2C وSPI متاحة لإضافة شاشات LCD أو موديولات SD card. كونكتورات بأسلوب السيرفو (مُقيَّمة بـ 3A) بتستخدم للـ Endstops والموتورات والـ LEDs، مما يتيح تكامل سهل لبروبات مستوى السرير التلقائي.
تصميم قابل للتكديس: طالما بوردة RAMPS بتفضل في أعلى المجموعة، يمكن إضافة بوردات توسعة اردوينو إضافية تحتها.
المواصفات التقنية
المواصفة | القيمة |
|---|---|
المايكروكونترولر المتوافق | Arduino Mega 2560 (مطلوب) |
جهد الإدخال | 12V DC |
سلوتات درايفر ستيبر | 5 (متوافق مع A4988 وDRV8825 وغيرها) |
مخرجات السخّان/المروحة | 3 MOSFETs (قابلة للتحكم بـ PWM) |
مدخلات الثرمستور | 3 |
فيوزات الأمان | 5A (النظام) / 11A (السرير الساخن) |
كونكتورات التواصل | I2C، SPI، RS232 |
الأبعاد | 100 × 60 × 26 مم |
الوزن | 60 جرام |

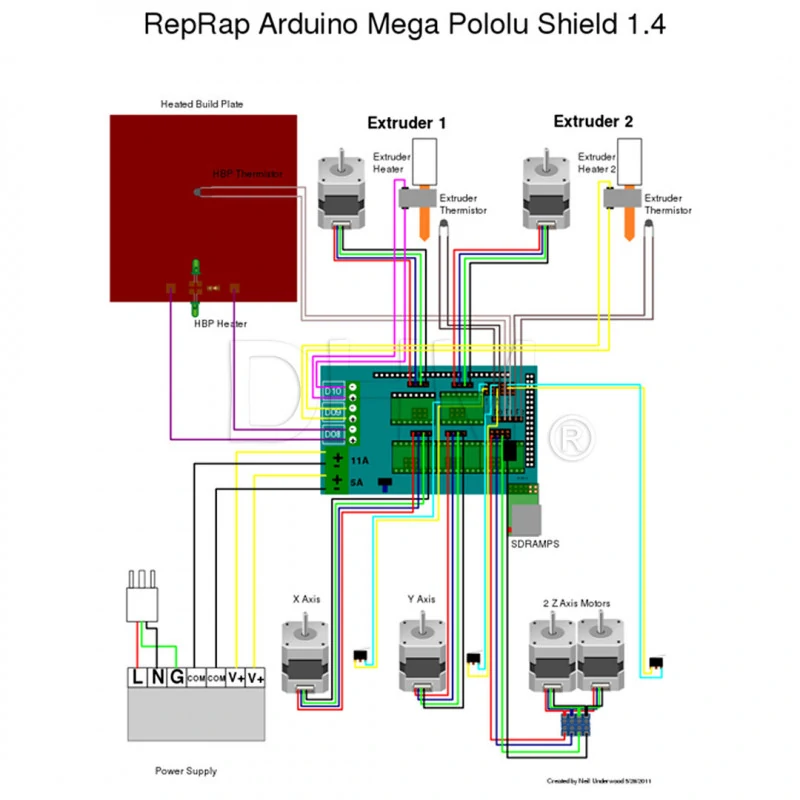

التوصيل
الاستخدامات
طابعات RepRap ثلاثية الأبعاد: اللوحة الأم المفضّلة لبناء Prusa i2 وPrusa i3 والطابعات الكارتيزية المخصصة.
بثق مزدوج: استخدام السلوت الخامس والـ MOSFETs الإضافية لبناء طابعات قادرة على الطباعة بلونين أو باستخدام مواد دعم قابلة للذوبان.
راوترات CNC DIY: إعادة توظيف فيرموير الطابعة ثلاثية الأبعاد للتحكم في محاور XYZ والمغزل في ماكينة طحن مكتبية مخصصة.
Pick-and-Place آلي: تشغيل الجسور ومضخات التفريغ المطلوبة لروبوتات تجميع PCB الآلية.

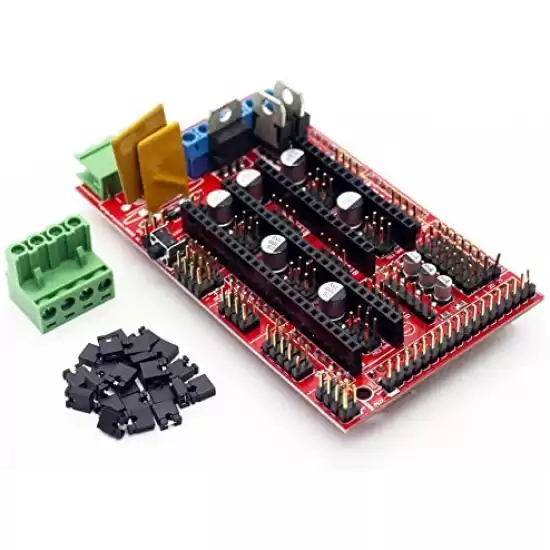

محتويات العبوة
1× بوردة RAMPS 1.4 (مُجمَّعة)
15× جمبر اختيار وضع الخطوة
1× كونكتور باور ذكر 4 بن
