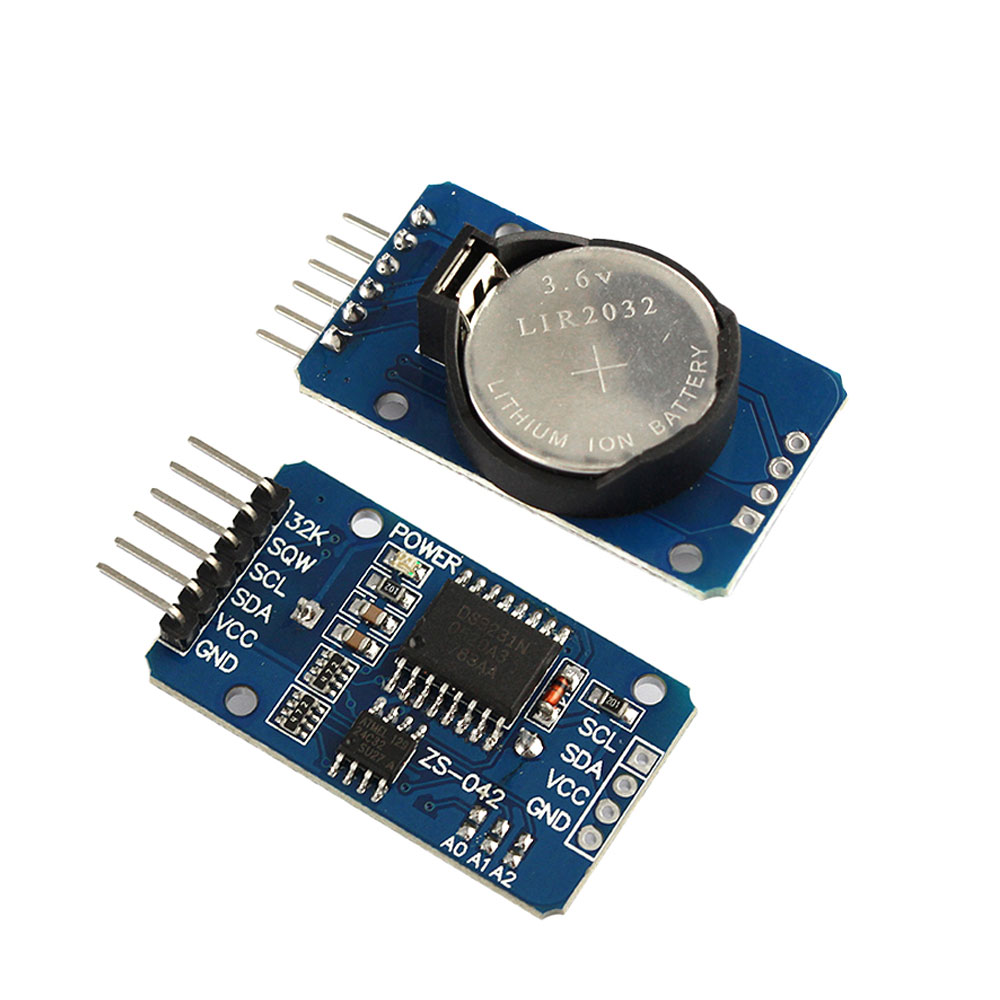

موديول ساعة (آر تي سي) DS3231
عن هذا المنتج
موديول DS3231 Precision RTC هو حل ساعة حقيقية وتقويم عالي الدقة مزود بأوسيليتور كريستال معوَّض حرارياً (TCXO). بيضمن دقة ضبط وقت استثنائية (±2 ppm) بغض النظر عن تغيرات درجة الحرارة البيئية. مقرون بـ EEPROM سعة 32 KB من شريحة AT24C32 للتخزين غير المتطاير وفتحة بطارية كوين سيل مخصصة، وهو الموديول المثالي لداتا لوجر وأنظمة IoT والتطبيقات المدمجة التي تتطلب الحفاظ على الوقت عند انقطاع الباور الرئيسي.
المميزات الرئيسية
دقة استثنائية: الـ TCXO المدمج بيحافظ على الوقت بدقة ±2 ppm عند درجة حرارة الغرفة (حوالي دقيقة واحدة في السنة)، متفوقاً بكثير على RTCs المبنية على كريستال عادي.
EEPROM مدمج: فيه شريحة AT24C32 بتوفر 32 KB (4096 بايت) من التخزين غير المتطاير لإعدادات الضبط أو سجلات البيانات الصغيرة.
سينسور حرارة مدمج: يمكن الوصول إليه عن طريق I²C، الثرموميتر الداخلي بيوفر دقة ±3°C. بيستخدم أساساً لتعويض الكريستال لكن متاح بالكامل لقراءة المستخدم.
إنذارات قابلة للبرمجة: فيه إنذارين لوقت اليوم ومخرج Square-Wave/Interrupt (SQW/INT) قابل للضبط لتشغيل إيقاظ المايكروكونترولر.
باكأب تلقائي: بيتحول تلقائياً لبطارية الكوين سيل CR2032 المدمجة عند انقطاع الباور الخارجي (VCC)، مما يضمن استمرارية ضبط الوقت والحفاظ على البيانات.
المواصفات التقنية
المواصفة | القيمة |
|---|---|
شريحة RTC الرئيسية | DS3231M/SN (مع TCXO داخلي) |
شريحة EEPROM | AT24C32 |
سعة EEPROM | 32 KB (4096 بايت) |
جهد التشغيل | 2.7V – 5.5V DC (متوافق بالكامل مع لوجك 3.3V و5V) |
واجهة التواصل | I²C (يدعم حتى 400 kHz) |
عناوين I²C | 0x68 (DS3231 RTC) / 0x57 (AT24C32 EEPROM) |
نطاق ضبط الوقت | ثواني، دقائق، ساعات، يوم، تاريخ، شهر، وسنة (مع تعويض السنة الكبيسة حتى 2100) |
نطاق الحرارة | -40°C إلى +85°C |
بطارية الباكأب | كوين سيل CR2032 |
الأبعاد / الوزن | 38 × 22 × 14 مم / ~8 جرام |

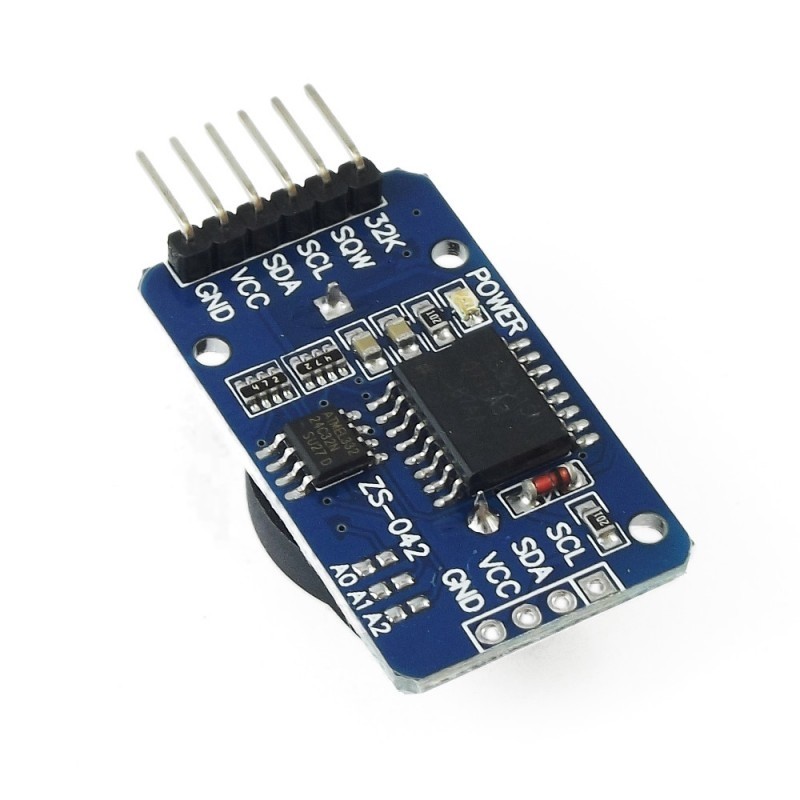

تخطيط البنات
البن | الاسم | الوظيفة |
|---|---|---|
1 | 32K | مخرج أوسيليتور 32 kHz — يمكن استخدامه كمرجع كلوك عالي الاستقرار |
2 | SQW | مخرج Square-Wave/Interrupt — قابل للضبط لتشغيل الإنذارات أو مخرج تردد |
3 | SCL | خط كلوك I²C السيريال (بيتوصل بـ SCL المايكروكونترولر) |
4 | SDA | خط داتا I²C السيريال (بيتوصل بـ SDA المايكروكونترولر) |
5 | VCC | مصدر الباور الرئيسي (2.7V – 5.5V) |
6 | GND | جراوند |

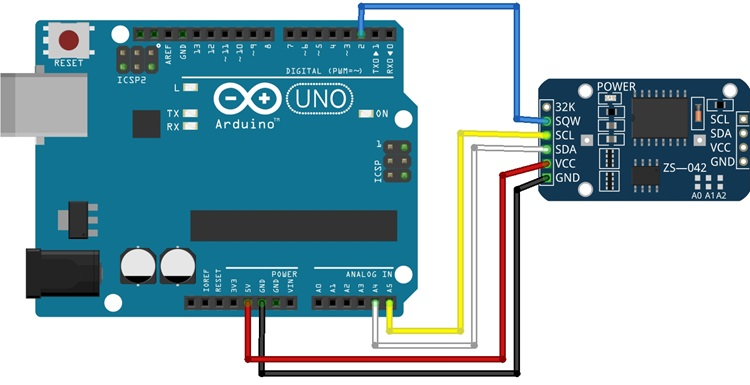

طريقة التوصيل

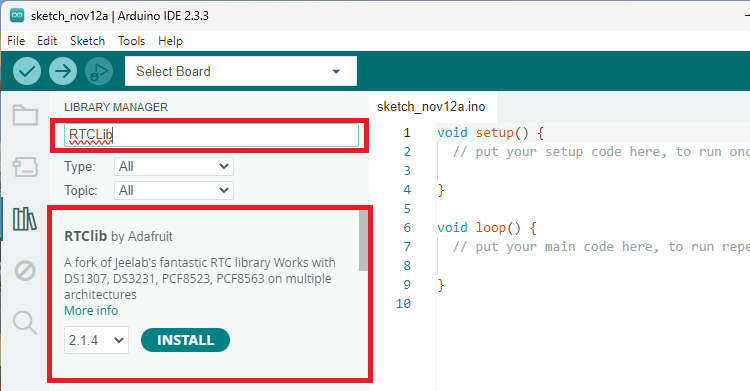

تحميل المكتبة
الاستخدامات
تسجيل البيانات: توفير طوابع زمنية دقيقة غير متفاوتة لقراءات السينسورات والمراقبة البيئية على فترات طويلة.
جدولة النظام: استخدام بن SQW/INT لإيقاظ مايكروكونترولر نائم في أوقات محددة لتنفيذ مهام، مما يحسّن بشكل كبير عمر البطارية في المشاريع المحمولة.
أجهزة IoT: الحفاظ على الوقت الحقيقي الدقيق للأجهزة المتصلة بالشبكة التي قد تفقد مؤقتاً الوصول للإنترنت أو خادم NTP.
تخزين الضبط: حفظ حالات الجهاز وإزاحات المعايرة أو عناوين MAC بشكل آمن في EEPROM الثانوي AT24C32.
