شيلد سي ان سي إصدار 4 لماكينة الحفر
يُشترى معاً عادةً
هذا المنتج
شيلد سي ان سي إصدار 4 لماكينة الحفر
عن هذا المنتج

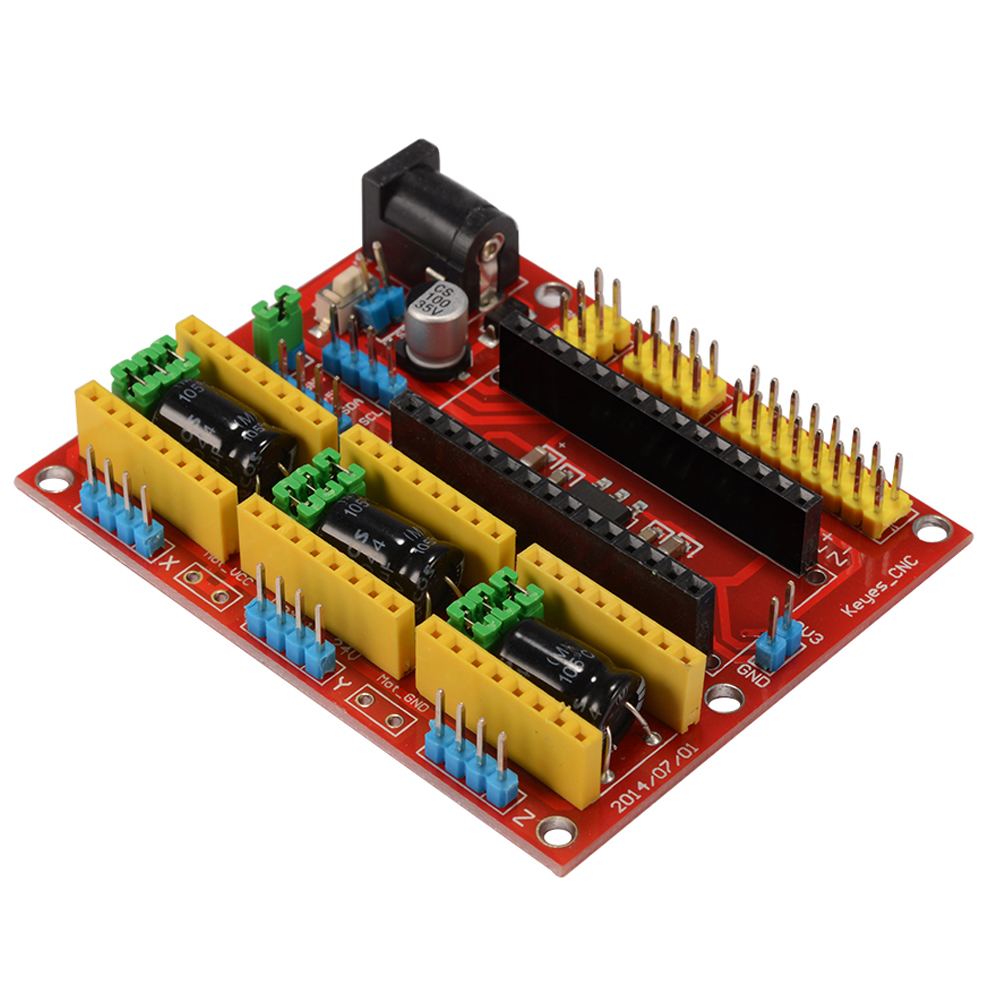

بوردة توسعة Arduino Nano CNC Shield V4 (3 محاور) هي بوردة توسعة مضغوطة ومتعددة الاستخدامات مصممة للتوصيل المباشر مع Arduino Nano. بتشتغل مستقلة أو متحكَّم فيها من الكمبيوتر عن طريق برنامج Arduino GRBL، وبتعمل كمحور مركزي للطابعات ثلاثية الأبعاد المكتبية وماكينات الحفر بالليزر وماكينات CNC الصغيرة. بتوجّه أوامر G-code الدقيقة لحتى ثلاثة درايفرات ستيبر موتور قابلة للتركيب (زي A4988 أو DRV8825). مزودة بأزرار تحكم مدمجة وكونكتورات ليميت سويتش وإعدادات لوجك قابلة للضبط، بتوفر حل تحكم شامل في حجم مضغوط.
المميزات الرئيسية
تحكم في 3 محاور: سلوتات مخصصة للمحاور X وY وZ قادرة على تشغيل ستيبر موتورات ثنائية الطور رباعية الأسلاك بحتى 2A لكل قناة.
أزرار تحكم هاردوير مدمجة: فيها أزرار تشغيل أساسية للآلة منها Abort وHold وResume وCoolEn وReboot وإيقاف طارئ (E-STOP).
Microstepping قابل للضبط: هيدرات جمبر MS1 وMS2 وMS3 مدمجة بتتيح ضبط دقة الخطوة (حتى 1/16 خطوة للـ A4988 و1/32 خطوة للـ DRV8825).
توجيه باور متعدد: مزودة بـ DC Jack قياسي 2.5×5.5 مم لباور موتور 7.5V–12V. فيها أيضاً جمبر Mot-VOT-Sel لضبط باور الموتور بسهولة ودعم لجهد لوجك 3.3V–5V قابل للضبط.

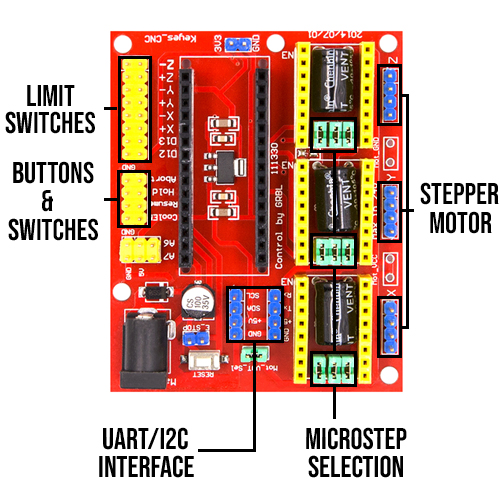

اتصال موسّع: بيكشف كونكتورات ليميت سويتش لكل محور، مع واجهات UART وI2C مرنة للشاشات أو الموديولات الإضافية.
توافق مفتوح المصدر: متوافق بالكامل مع فيرموير GRBL لترجمة G-code لإشارات ستيبر سلسة.
المواصفات التقنية
المواصفة | القيمة |
|---|---|
المايكروكونترولر المتوافق | Arduino Nano |
المحاور المدعومة | 3 (X، Y، Z) |
الدرايفرات المتوافقة | A4988 وDRV8825 |
جهد باور الموتور | 7.5V – 12V DC (عن طريق DC Jack 2.5×5.5 مم) |
جهد لوجك التشغيل | 3.3V – 5V (قابل للضبط) |
أقصى تيار لكل موتور | حتى 2A (يتطلب تبريد نشط/هيت سينك) |
واجهات الهاردوير | UART، I2C، Endstops مستقطبة |
الفيرموير/البرنامج | Arduino GRBL |
الأبعاد | 72 × 59 × 20 مم |
ضبط Microstep للـ A4988
الضبط عن طريق جمبرات البوردة — جمبر موصول = High، جمبر مفتوح/غير موصول = Low.
دقة الخطوة | MS1 | MS2 | MS3 |
|---|---|---|---|
خطوة كاملة | Low | Low | Low |
1/2 خطوة | High | Low | Low |
1/4 خطوة | Low | High | Low |
1/8 خطوة | High | High | Low |
1/16 خطوة | High | High | High |
الاستخدامات
راوترات CNC المكتبية الصغيرة: بناء ماكينات مكتبية صغيرة للطحن والتوجيه الدقيق.
ماكينات الحفر بالليزر: التحكم في جسر X وY لقواطع الليزر الدايود المخصصة.
طابعات ثلاثية الأبعاد المكتبية: كلوحة تحكم حركة مركزية لمشاريع البثق DIY.
