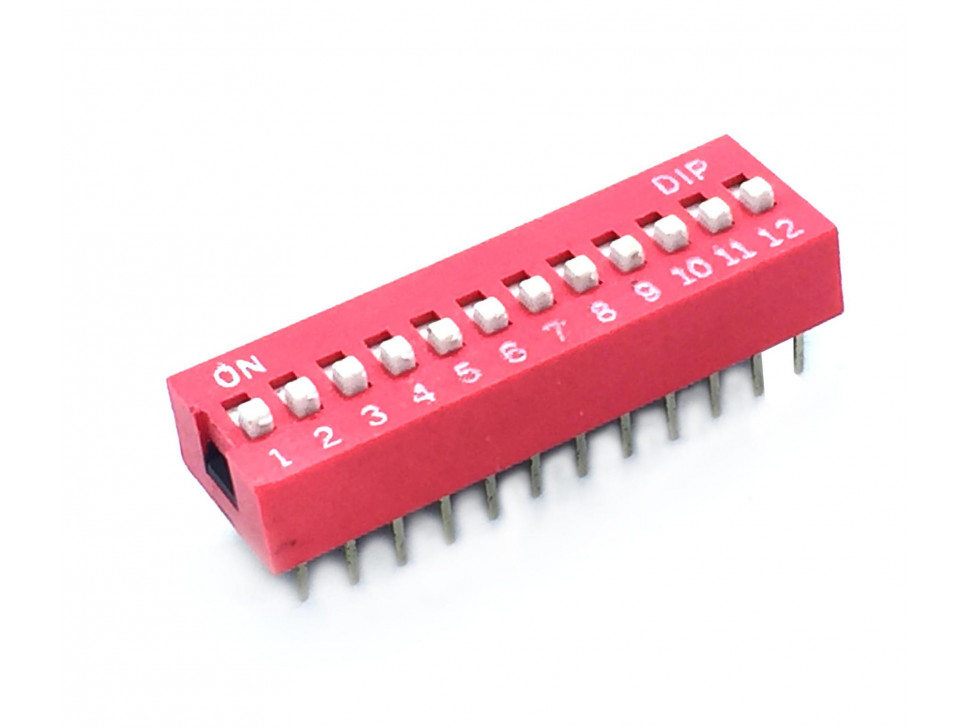

A 12-way DIP (Dual In-line Package) switch is a small, switchable component typically used in electronic devices for configuration and settings purposes. This type of switch allows users to set binary values or configurations through a series of toggle switches. Here’s a detailed overview of a 12-way DIP switch.
Overview of 12-Way DIP Switch
1. Description
- Form Factor:
- The 12-way DIP switch consists of 12 small toggle switches housed in a single rectangular module. It is designed to be mounted on a PCB (Printed Circuit Board) and is reminiscent of an integrated circuit (IC) in shape.
- Switch Configuration:
- Each of the 12 switches can be toggled between two positions: ON (closed) and OFF (open). The state of each switch can be recorded and interpreted as binary digits.
- Contact Type:
- Each switch can connect or disconnect specific electronic pathways, thereby enabling different configurations to be set based on user interaction.
2. Typical Uses
12-way DIP switches find their applications in various electronic devices, including:
- Device Configuration:
- Used to adjust device settings such as baud rates, operational modes, or feature toggles in embedded systems.
- Address Selection:
- Common in networking equipment or other multi-device configurations to set unique addresses or identifiers.
- Mode Selection:
- Helps in selecting operational modes for devices like microcontrollers, routers, and other hardware.
- Firmware Settings:
- In development scenarios, they can change firmware options or boot configurations to suit different needs.
- Testing and Prototyping:
- Useful for prototyping and testing phases where rapid adjustments or configurations are needed without altering wiring.
3. Pin Configuration
- A standard 12-way DIP switch generally has two rows of six pins each, with each toggle switch corresponding to a specific pin.
- Binary Representation:
- Each switch can be represented as a binary digit. For example, with 12 switches, you can achieve (2^{12} = 4096) different configurations (ranging from 000000000000 to 111111111111).
Example of Binary States:
Switch Position (12) | Binary | Decimal Value |
---|---|---|
All OFF | 000000000000 | 0 |
1 ON | 000000000001 | 1 |
2 ON | 000000000010 | 2 |
3 ON | 000000000100 | 4 |
… | … | … |
All ON | 111111111111 | 4095 |
4. Advantages
- Configurability:
- Allows users to easily set settings based on their requirements without needing specialized software or interfaces.
- Compact Design:
- DIP switches are compact and can offer many configuration options in a small physical space, which is beneficial for size-constrained designs.
- Cost-Effective:
- Generally, they are inexpensive and widely available, making them an attractive solution for many applications.
- Simplicity:
- They are straightforward to use, requiring no specific tools or expertise to adjust.
5. Installation Considerations
- Mounting:
- The pins of the DIP switch are inserted into the PCB through designated holes and typically soldered into place for a permanent connection.
- Accessibility:
- Ensure the DIP switch is positioned in a way that users can easily manipulate the switches for configuration.
- Dust and Moisture Protection:
- In environments where dust and moisture can impact performance, consider sealed DIP switches or implementing protective measures.
6. Alternatives
- Rotary Switches:
- For applications requiring more positions or detailed settings, rotary switches can be a good alternative.
- Jumpers:
- Using jumpers can replace the DIP switch in some configurations but may be less user-friendly.
- Software Configuration:
- More modern designs often prefer software-based configuration, making physical DIP switches less common in certain contexts.
Conclusion
A 12-way DIP switch is an efficient and effective component for providing user-configurable settings in electronic circuits. By leveraging the binary state options, it allows for significant flexibility in device functionality and configuration. If you have specific questions about using or implementing a 12-way DIP switch, or if you need information on related components, feel free to ask!
