لوحة تطوير STM32F103C6T6 بدون وظيفة التصحيح
عن هذا المنتج
بوردة النظام الأدنى STM32F103C6T6 (ARM Cortex-M3)
ملاحظة مهمة: هذا الموديول المحدد بيتشحن غير ملحوم ولا يشمل كابل Micro USB.
"Blue Pill" هي بوردة تطوير 32-bit متوافقة مع اردوينو تتميز بمايكروكونترولر نواة ARM Cortex-M3. بتجيب معمارية 32-bit عالية الأداء لسوق الهواة في حجم مألوف ومناسب للبراد بورد.
بينما الـ Blue Pill القياسية بتستخدم شريحة C8T6، هذه البوردة الأساسية بتستخدم STM32F103C6T6. في معظم الحالات، الـ C6T6 هو بديل مباشر للـ C8T6، بشرط إن برنامجك يتناسب مع قيود الميموري.
الفرق بين STM32F103C6T6 وSTM32F103C8T6
عند الكومبايل في برنامج Keil، استخدام الميموري بيظهر كـ Code وRO-data وRW-data وZI-data. (Flash = Code + RO-data + RW-data | RAM = RW-data + ZI-data). تأكد إن مشروعك يناسب هذه المعاملات:
الميزة | STM32F103C6T6 | STM32F103C8T6 |
|---|---|---|
الفلاش ميموري | 32 KB | 64 KB |
RAM | 10 KB | 20 KB |
منفذ سيريال 3 | غير متاح | متاح |
شرح تسمية المايكروكونترولر
اسم STM32F103C6T6 بيصف مباشرةً خصائص الشريحة الفيزيائية والتقنية:
STM: STMicroelectronics (المصنّع)
32: معمارية ARM 32-bit
F103: عيلة معمارية ARM Cortex M3
C: باكدج 48 بن
6: سعة فلاش ميموري 32KB
T: نوع باكدج LQFP
6: نطاق درجة حرارة التشغيل من -40°C إلى +85°C
المواصفات التقنية
المواصفة | القيمة |
|---|---|
المعمارية | ARM Cortex M3 32-bit |
تردد CPU | 72 MHz |
جهد التشغيل | 2.0V – 3.6V DC |
الفلاش ميموري | 32 KB (عمر 10k دورة كتابة) |
RAM | 10 KB |
بنات GPIO | 32 |
بنات PWM | 12 |
مدخلات أنالوج | 10 (دقة 12-bit) |
تايمرات هاردوير | 2 (16-bit)، 1 (PWM) |
محيطات سيريال | 2× USART، 1× I2C، 1× SPI، 1× CAN 2.0 |
مميزات وتخطيط البوردة
مصدر الباور: مقبس Micro USB.
تنظيم الجهد: ريجيوليتور 3.3V 100mA مدمج.
الواجهات: واجهة SWD مدمجة (قابلة للبرمجة عبر ST-LINK V2).
المؤشرات والتحكم: زرار ريسيت مدمج، LED مؤشر باور، وLED مؤشر اختبار (موصول بالبن PC13 لبرمجة المبتدئين).
التصنيع: عملية طلاء ذهبي للإطالة من عمر الخدمة.
الأبعاد: 53 × 22.5 مم.

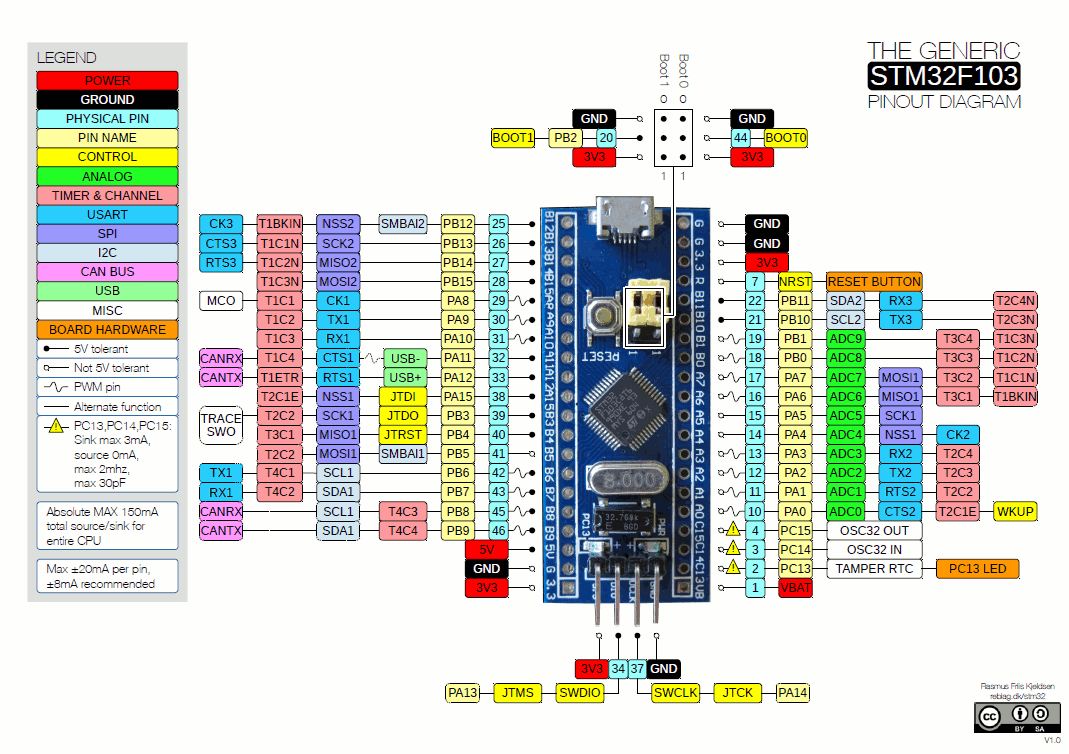

تفاصيل البنات وتشغيل البوردة
البوردة فيها تسميات واضحة مشابهة لبوردات اردوينو:
G: بن الجراوند.
3.3V: بيخرج 3.3V منظّم.
5V: يمكن استخدامه لتوفير 5V للبوردة، أو لسحب +5V لو البوردة مشغّلة عبر USB.
تقدر تشغّل الـ Blue Pill بثلاث طرق:
باستخدام كونكتور Micro USB المدمج.
بتوفير 5V مباشرةً لبن الـ 5V.
بتوفير 3.3V مباشرةً لبن الـ 3.3V.
برمجة بوردة تطوير STM32
قبل البرمجة، لازم تضبط البوردة على 'وضع البرمجة'. وصّل جمبر BOOT0 على 1 واضغط زرار الريسيت.
تقدر تبرمج البوردة بطريقتين رئيسيتين:
محول USB/سيريال (UART1):
بيتوصل ببنات UART1، وهو البوتلودر الافتراضي لهذه العيلة.
مثالي للبرمجة باستخدام Arduino IDE. (ملاحظة: حمّل ملفات البوردة المناسبة عبر Boards Manager. سكيتش Blink الأساسي بيشتغل بشكل مثالي باستهداف الـ LED المدمج على البن 13/PC13).
دونجل ST-Link USB:
بيستخدم واجهة Single-Wire Debug (SWD) للتواصل.
مثالي للسوفتوير المتقدم زي Keil أو STM32CubeMX.
بيتيح الوصول للميموري باستخدام برنامج ST-Link.
