لوحة تطوير STM32F103C8T6 مع وظيفة التصحيح
بوردة تطوير 32-bit مبنية على STM32F103C8T6 بمعالج ARM Cortex-M3 بسرعة 72 MHz — أقوى بكتير من بوردات AVR 8-bit. بتدعم Arduino IDE وSTM32CubeIDE وKeil، وفيها CAN bus وUSB 2.0 ومنفذ SWD للديباق الاحترافي.
يُشترى معاً عادةً
هذا المنتج
لوحة تطوير STM32F103C8T6 مع وظيفة التصحيح
عن هذا المنتج

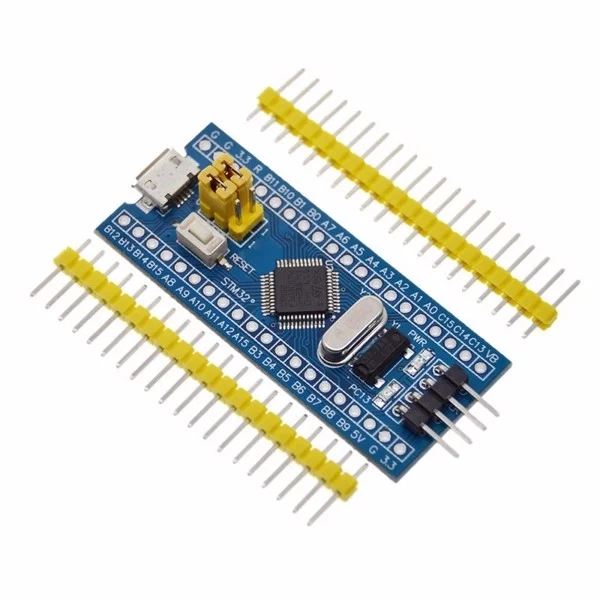

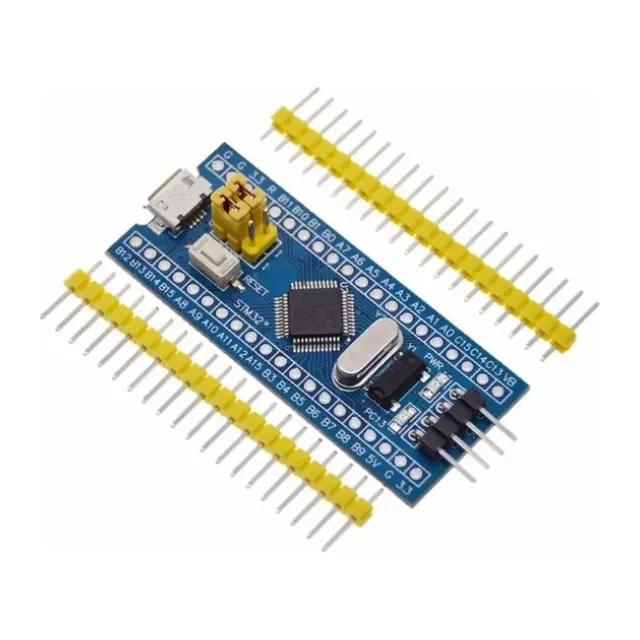

بوردة تطوير STM32F103C8T6 "Blue Pill" (ARM Cortex-M3)
بوردة Blue Pill مبنية على شريحة STM32F103C8T6 من STMicroelectronics — معالج ARM Cortex-M3 بسرعة 72 MHz في حجم مضغوط. بتوفر قوة معالجة ومحيطات هاردوير أكثر بكتير من بوردات AVR 8-bit العادية، وبتتوافق مع أدوات احترافية زي STM32CubeIDE وKeil، وكمان مع Arduino IDE عن طريق STM32 core — جسر مثالي بين الهواية والتطوير الاحترافي.
المميزات الرئيسية
معالجة 32-bit بسرعة 72 MHz: نواة ARM Cortex-M3 بتنفّذ الألجوريتمات المعقدة وRTOS والتحكم في المحركات بكفاءة عالية.
محيطات هاردوير غنية: 2× I²C، 2× SPI، 3× USART، CAN bus، وUSB 2.0 Full-Speed كلهم هاردوير.
ديباق احترافي: منفذ SWD وJTAG للديباق خطوة بخطوة في وقت حقيقي والبرمجة السريعة من غير بوتلودر.
كريستالين مدمجين: كريستال 8 MHz للكلوك الرئيسي وكريستال 32.768 kHz للساعة الحقيقية RTC المدمجة.
وضعيات بوت قابلة للضبط: جمبرات BOOT0 وBOOT1 بتخليك تختار تشغّل الكود من Flash أو SRAM أو System Memory.
المواصفات التقنية
المواصفة | القيمة |
|---|---|
المايكروكونترولر | STM32F103C8T6 (LQFP48) |
المعمارية | 32-bit ARM Cortex-M3 |
سرعة الكلوك | 72 MHz |
جهد التشغيل | 2.0V – 3.6V (فيها ريجيوليتور RT9193 - 3.3V) |
جهد الدخل | 5V (عن طريق Micro-USB أو بن 5V) |
الفلاش / SRAM | 64 KB / 20 KB |
إجمالي بنات I/O | 37 (كتير منهم بيتحمل 5V) |
مدخلات الأنالوج | 10 قنوات على ADC 12-bit مزدوج |
قنوات PWM | 15 |
التايمرات | 3 عامة + 1 متقدم |
الأبعاد | 53 × 22 مم (تقريباً) |

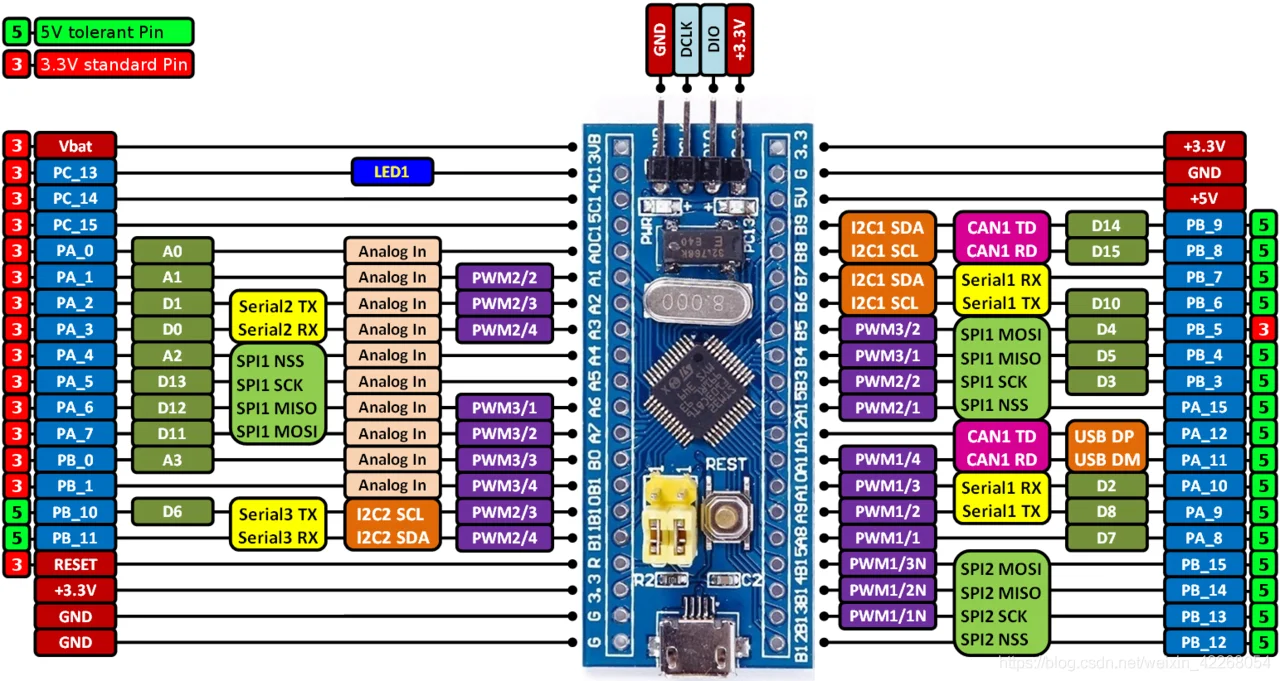

البنات والواجهات
الواجهة | البنات المتاحة |
|---|---|
باور وجراوند | 3.3V، 5V، GND |
مدخلات أنالوج | PA0-PA7، PB0-PB1 (ADC 12-bit) |
I/O عام | PA0-PA15، PB0-PB15، PC13-PC15 |
سيريال هاردوير (USART) | TX1/RX1، TX2/RX2، TX3/RX3 |
I²C | SCL1/SDA1، SCL2/SDA2 |
SPI | SPI1 (PA5-PA7)، SPI2 (PB13-PB15) |
CAN Bus | CAN0TX، CAN0RX |
LED مدمج | موصول بـ PC13 |
الاستخدامات
روبوتيكس متقدمة: كينماتيكس معقدة ودرايفرات ستيبر موتور متعددة المحاور وقراءة سينسورات عالية السرعة.
تحكم صناعي: كنواة لوجك لـ PLCs ومراقبة HVAC ومعدات مصانع عن طريق CAN bus.
IoT وتواصل: معالجة داتا من GPS وموديولات Wi-Fi والبلوتوث.
أجهزة طبية واستهلاكية: تشغيل أجهزة تشخيص محمولة وبيريفيرالز PC مخصصة وأجهزة المنزل الذكي.
دليل الاستخدام
محتويات العبوة
1× بوردة تطوير STM32F103C8T6 "Blue Pill" (مع بن هيدر )
