لوحة تطوير STM32F103C8T6 (بدون وظيفة التصحيح)
يُشترى معاً عادةً
هذا المنتج
لوحة تطوير STM32F103C8T6 (بدون وظيفة التصحيح)
عن هذا المنتج
بوردة تطوير STM32F103C8T6 "Blue Pill" ARM Cortex-M3
بوردة تطوير STM32F103C8T6، المعروفة على نطاق واسع بـ "Blue Pill"، هي بوردة مايكروكونترولر 32-bit مضغوطة وعالية الأداء مشغّلة بنواة STMicroelectronics ARM Cortex-M3. بتشتغل بسرعة مذهلة 72 MHz، بتوفر قوة معالجة ومحيطات هاردوير أكثر بكثير من بوردات AVR 8-bit القياسية. متوافقة بالكامل مع أدوات احترافية زي STM32CubeIDE وKeil، وكمان مع Arduino IDE (عبر STM32 core)، مما يجعلها جسراً استثنائياً بين إلكترونيات الهواة والتطوير المدمج الاحترافي.
المميزات الرئيسية
معالجة 32-bit: نواة ARM Cortex-M3 بتشتغل على 72 MHz، بتوفر تنفيذاً سريعاً للألجوريتمات المعقدة وتطبيق RTOS والتحكم المتقدم في الموتورات.
محيطات هاردوير غنية: فيها دعم هاردوير لـ 2× I2C و2× SPI و3× USART وواجهة CAN bus وواجهة USB 2.0 Full-Speed.
تشخيص هاردوير: فيها واجهة SWD (Serial Wire Debug) وJTAG مخصصة، بتتيح التشخيص في الوقت الحقيقي خطوة بخطوة والبرمجة السريعة بدون الاعتماد على بوتلودر.
تصميم كريستال مزدوج: مزودة بكريستال نظام 8 MHz للكلوك الرئيسي وكريستال 32.768 kHz للساعة الحقيقية المدمجة (RTC).
وضعيات بوت قابلة للضبط: فيها جمبرات بوت مدمجة (BOOT0 وBOOT1) للتبديل بسهولة بين تنفيذ الكود من User Flash أو SRAM أو System Memory.
المواصفات التقنية
المواصفة | القيمة |
|---|---|
المايكروكونترولر | STM32F103C8T6 (باكدج LQFP48) |
معمارية النواة | ARM Cortex-M3 32-bit |
سرعة الكلوك | 72 MHz |
جهد التشغيل | 2.0V – 3.6V (البوردة فيها ريجيوليتور RT9193 3.3V) |
جهد الإدخال | 5V (عبر Micro-USB أو بن 5V) |
الفلاش ميموري / SRAM | 64 KB / 20 KB |
إجمالي بنات I/O | 37 (كثير منها بيتحمل 5V) |
مدخلات أنالوج | 10 قنوات على ADC 12-bit مزدوج |
قنوات PWM | 15 |
التايمرات | 3 عامة، 1 متقدم |
الأبعاد | تقريباً 53 × 22 مم |

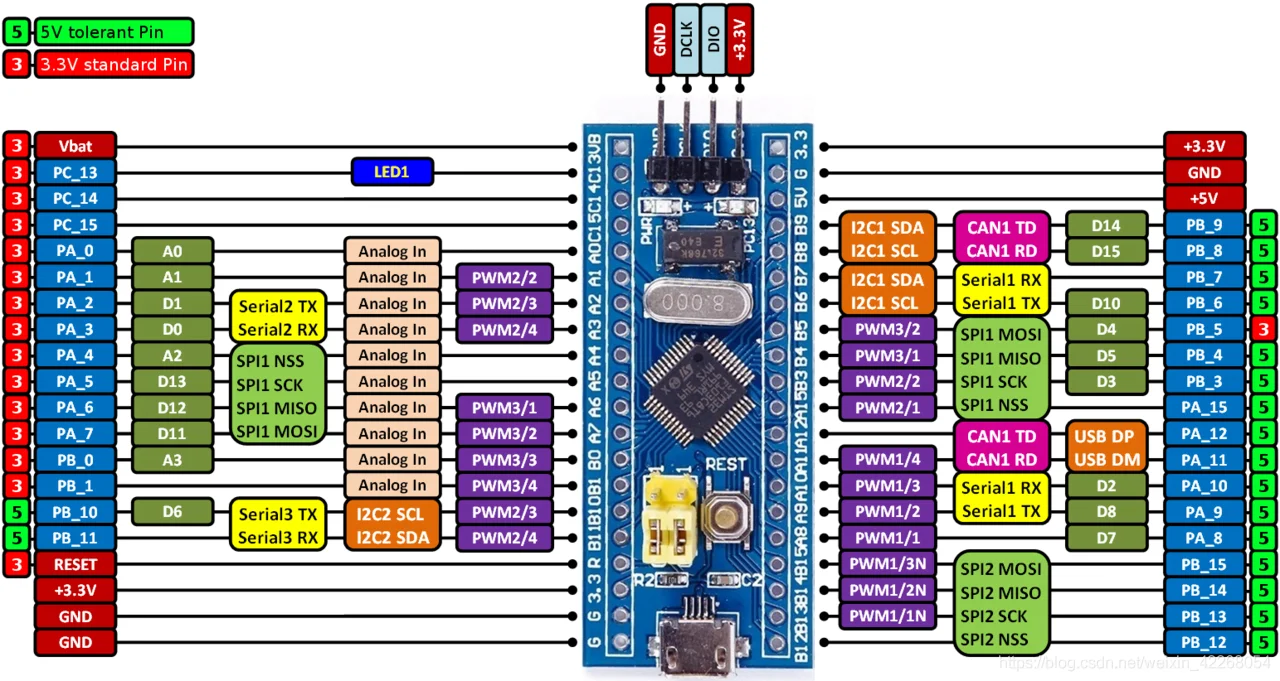

تخطيط البنات والواجهات
نوع الواجهة | البنات/المنافذ المتاحة |
|---|---|
باور وجراوند | 3.3V، 5V، GND |
مدخلات أنالوج | PA0–PA7، PB0–PB1 (ADC 12-bit) |
I/O عام | PA0–PA15، PB0–PB15، PC13–PC15 |
سيريال هاردوير (USART) | TX1/RX1، TX2/RX2، TX3/RX3 |
I2C | SCL1/SDA1، SCL2/SDA2 |
SPI | SPI1 (PA5-PA7)، SPI2 (PB13-PB15) |
CAN Bus | CAN0TX، CAN0RX |
LED مدمج | موصول بـ PC13 |
الاستخدامات
روبوتيكس متقدمة: التعامل مع الكينماتيكس المعقدة ودرايفرات ستيبر موتور متعددة المحاور وقراءة السينسورات عالية السرعة.
تحكم صناعي: العمل كنواة لوجك لـ PLCs ومراقبة HVAC ومعدات المصانع الآلية عبر CAN bus.
IoT وتواصل: معالجة تدفقات داتا من منصات GPS وموديولات Wi-Fi وترانسيفرات البلوتوث.
أجهزة طبية واستهلاكية: تشغيل أجهزة تشخيص محمولة وبيريفيرالز PC مخصصة وأجهزة المنزل الذكي.
محتويات العبوة
1× بوردة تطوير STM32F103C8T6 "Blue Pill" (مع هيدرات)
